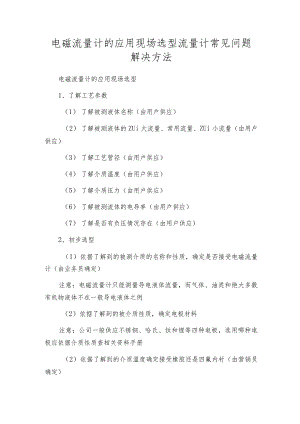

电磁流量计的应用现场选型流量计常见问题解决方法.docx

电磁流量计的应用现场选型流量计常见问题解决方法电磁流量计的应用现场选型1、了解工艺参数（1） 了解被测液体名称（由用户供应）（2） 了解被测液体的ZUi大流量、常用流量、ZUi小流量（由用户供应）（3） 了解工艺管径（由用户供应）（4） 了解介质温度（由用户供应）（5） 了解介质压力（由用户供应）（6） 了解被测流体的电导率（由用户供应）（7） 了解是否有负压情况存在（由用户供应）2、初步选型（1）依据了解到的被测介质的名称和性质，确定是否接受电磁流量计（由业务员确定）注意：电磁流量计只能测量导电液体流量，而气体、油类和绝大多数有机物液体不在一般导电液体之例（2）依据了解到的被介质性质，确定电极材料注意；公司一般供应不锈钢、哈氏、钛和锂等四种电极，选用哪种电极应依据介质性质查相关资料手册（2）依据了解到的介质温度确定接受橡胶还是四氟内衬（由营销员确定）注意：橡胶耐温不得超过80C；四氟耐温150C,瞬间可耐180C；城市污水一般可接受橡胶内衬和不锈钢电极(3)依据了解到的介质压力，选择表体法兰规格(由营销员确定)注意：电磁法兰规格通常为当口径由DN10-250时，法兰额定压力L6Mpa;当口径由DN2501000时，法兰额定压力LOMPa；当介质实际压力高于上述管径一压力对应范围时，为特别订货,但zui高压力不得超过6.4Mpa(4)确定介质的电导率注意：(1)电磁流量计的电导率不得低于5uScm(2)自来水的电导率约为几十到上百个uScm,一般锅炉软水(去离子水)导电，纯水(高度蒸储水)不导电(3)气体、油和绝大多数有机物液体的电导率远低于5uScm,不导电。注意：1、电磁流量计本身带有上下限流量报警、频率和电流输出功能,无须另外特别订货2、电磁流量计外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特别订货3、当电磁流量计要和计算机连接时，需加添RS485通讯口，属于特别订货4、选型：通过上述步骤后，可ZUi后确定电磁流量计型号规格。液体涡轮番量计接受全新智能化的设计，在使用的时候可以保持高精度的测量。在使用的时候涡轮番量计的性能优越，使用寿命很长，而且它有着很强的抗干扰本领，在使用的时候，涡轮番量计可能会碰到各种电磁的干扰，假如流量计的抗干扰本领不够好，在使用的时候可能会影响流量计的测量精度。由于涡轮番量计对现场的条件比较敏感，用户应当在最大充分的情况下达到它的理想要求，这样才能保持出厂仪表的精准明确度,取得理想的测量数据。当流体介质的温度压力与参比条件差别较大时，可依据传感器的材质和温度压力计算出传感器壳体的体积变化,对仪表读数加以修正。当流体介质工作状态下的粘度与标定流体的粘度相差较大时，要对安装和使用说明书上供应的粘度修正曲线进行参数修正。并且涡轮番量计在测量中对其上下游的直管段长度有确定要求,要依照安装要求设法充分，特别是在用户要求高精度时。仪表显示的是介质工作条件下的体积流量，若要知道标准体积流量或质量流量，还需要进行密度补偿。液体涡轮番量计的精准明确度是在参比条件（或称标准工作条件）下确定的，涡轮番量计而言，参比条件一般包括：环境条件（环境温度1535,相对湿度45%75%,大气压力86kPa,108kPa,无电场、磁场干扰，无震动）；动力源条件（220V±10/或110V,50HZ±l,或24VDC）；流体条件（当用流体标定时，标定管道为工业圆管，单相牛顿流体，充分满管的、充分进展的湍流速度轴对称分布，无漩涡、无扰动，定常流。标定用流体通常是水、油、空气，依据需要选用。在涡轮番量计的上下游有充分长的直管段。流体温度一般是室温、流体压力一般在0.25MPa以下）。很明显，涡轮番量计的实际工作条件通常不同于参比条件，由此会引起涡轮番量计的精准明确度更改。液体涡轮番量计在使用过程中精准明确度下降，可能是以下原因：1、流体中的纤维状或粘性杂质附在流量计的转动部分，使转动阻力增大，造成仪表的指示值削减，显现负误差，对流体的供方不利。2、流体温度、压力的变化可能使管道内液体逸出所含的空气或者因管道内的压力低于流体的饱和蒸汽压、使部分液体变成蒸汽，也可能因介质的负压使外面的气体被吸入管道内，这些气体随着被测液体流动，造成仪表指示值增大，显现正误差，对流体的需方不利。3、介质中一般都有一些杂质，对轴承、轴要产生磨损，使两者间的间隙增大，动件的动平衡被破坏，转速下降，或者脏物进入间隙内，使运动阻力增大，转速下降。这些原因都造成仪表显示值削减，显现负误差，对流体的供方不利。4、恶劣的工作环境也会对测量结果产生较大的影响，比如电磁场干扰、灰尘、高温、振动、潮湿等，可能造成涡轮番量传感器的误动作或失灵，直接造成涡轮番量计的示值误差，误差是正值也可能是负值，可能不明显，也可能完全失效。对于上述现象，在比较严重时，能从流程工作状态的对比中发觉问题，简单实行相应措施。但是，在问题初期，不实行特别措施就不能发觉问题。电磁流量计在测量的过程会有的小信号现象流体的流量可以靠电磁流量计来精准明确地测量，但在测量中却会显现“小信号”问题，会影响其精准明确度。分析其小信号的来源，才能日后注意并寻求解决的方法。电磁流量计在实际的测量现场和工艺流程中存在误差和简单受到干扰，如“小信号”现象。我们从电磁流量计的工作原理可知，由于各种励磁方式的产生会给电磁流量计带来干扰问题，目前工厂中存在的问题有：（1）在泵启动时，液体通过电磁流量计而切割磁力线，产生流量信号，这些液体最后都被后续环节利用，其流量测量值是有效的，应当进行累计；当泵停止时，管道中还会有少量液体回流，反向切割磁力线，同样产生小信号，但是这些液体并没有被实际生产所利用,而流量计仍旧会把信号传送给PLC进行采样累计，则会造成较大的误差。（2）电极表面粘附一层绝缘物、受到外界干扰或是电极送出的毫安信号在放大和转换过程中显现零点漂移，使得信号偏离正常值，从而造成误差。（3）由于外界有震动或较大磁场干扰，在无介质流动时，外界震动等信号作用于传感器，引入“误流量”信号，当这种信号高于仪表的计量下限时也被累计。以上列举就是属于电磁流量计在测量的过程会有的小信号现象。
