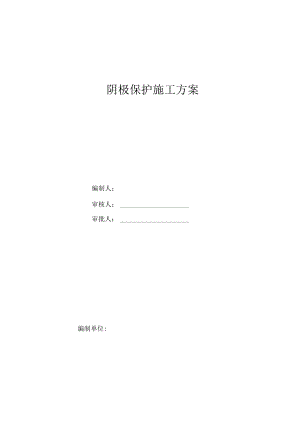

阴极保护施工方案.docx

阴极保护施工方案编制人：审核人：审批人：编制单位:一、工程概况3二、编制依据3四、施工准备3五、阴极保护施工方案4六、质量管理措施14七、HSE管理措施16八、施工计划及主要机械设备17一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部份。主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。二、编制依据石油天然气站内工艺管道工程施工规范GB50540-2022；石油和天然气管道穿越工程施工及验收规范SY/T4079-95；石油天然气钢制管道无损检测SY/T4109-2005；涂装前钢材表面锈蚀等级和除锈等级GB8923-88；管道防腐层检漏试验方法SY/T0063-1999钢质管道聚乙烯胶粘带防腐层技术标准SY/T0414-2022埋地钢质管道聚乙烯胶粘带防腐层技术标准SY/T4013-1995埋地钢质管道阴极保护参数测量方法GB/T21246-2022埋地钢质管道阴极保护技术规范GB/T21448-2022阴极保护管道的电绝缘标准SY/T0086-2003阴极保护管道的电绝缘标准SY/T0086-2003电气装置安装工程电力变流设备施工及验收规范GB50255-96电气装置安装工程路线施工及验收规范GB50168-92电气装置安装工程35KV以及下架空电力路线施工及验收规范GB50173-92三、施工准备1.技术准备D所有施工材料合格证、检验报告完成报验手续。2）施工方案编制完并经审批。3）施工前组织施工人员熟悉图纸、方案，并进行技术交底。2.材料验收1）施工材料的出厂合格证。2）恒电位仪的技术图纸和安装使用说明书。3）按照装箱清单核对设备的名称、型号、规格、箱号并检查包装箱情况。4）检查参比电极外壳是否有破裂。5）对设备零部件的外观质量进行检查，并核对数量。6）电缆规格符合施工图纸要求。3.现场准备1）埋设柔性阳极的沟槽与埋地管道同时进行。2）柔性阳极组埋设场地的施工道路畅通。3）被保护管道的阴极通电点焊接管道段已装到位。4）现场电缆沟已进行开挖。四、阴极保护施工方案1.安装程序1）恒电位仪安装开箱检查一本体安装一接线一本体接地一通电调试2）辅助阳极组的安装阳极埋设坑开挖一阳极表面清理一阳极连接电缆焊接一铝热焊连接点防腐f埋设阳极一阳极四周细土回填夯实3）馈流点、通电点、测试点安装a）馈流点施工程序阴极电缆敷设一输气管道安装并与阴极电缆焊接f铝热焊连接点防腐b）通电点施工程序电缆敷设（阴极电缆、零位接阴电缆、参比电缆）一输气管道安装并与阴极电缆、零位接阴电缆焊接一参比电极安装并与参比电缆焊接一均压电缆焊接一铝热焊连接点防腐C）测试点施工程序电缆敷设（测试电缆、测试片电缆、参比电缆）一输气管道安装并与测试电缆焊接f测试片安装并与测试片电缆焊接f参比电极安装并与参比电缆焊接f铝热焊连接点防腐f测试桩安装d）参比电极安装检查参比电极外表是否损坏一参比电极浸泡在水中24h一测位记录.2.主要材料技术要求1）恒电位仪a）恒电位仪在送电前必须全面进行检查，各种接件应齐全，连接应良好，接线应正确，主回路各螺栓连接处应坚固，设备接地应可靠。b）电缆连接时应确保极性正确，并确保电气接触导通良好。C）恒电位仪规格为50V/30A,电源为交流AC220V,50Hz02）辅助阳极组a）柔性阳极与管道外壁的净距离不小于管径的1/2且不得小于300mm,并与管底平齐。b）柔性阳极埋设在并行的管道中间时，若并行管道之间间距过小，柔性阳极可以安装在两根管道中间正上方或者正下方适当的位置以满足距离要求。c）柔性阳极与管道、接地极、或者柔性阳极之间交叉时，应采用e50廊的多孔软塑料管子予以保护。3）测试桩a）作为腐蚀控制或者腐蚀测试用的引线，应避免焊接在管道上应力集中的管段。b）引线的连接应在管道下沟后和土方回填前进行。引线焊接处的回填应用松软土壤回填，并应防止碰断或者砸坏引线。c）管道测试电缆，测试片电缆、参比电缆均应在测试桩接线盒内连接。4）参比电极a）参比电极采用预包装长效硫酸铜参比电极。b）参比电极安装于通电点及测试点附近，埋设前参比电极本体应在净水中浸泡24小时以上，确保参比电极从分浸润。c）参比电极安装过程中不得造成电极外壳的破裂。5）阴保电缆规格a）阴极电缆VV-0.6/1KV 1 ×25b）阴极和零位接阴电缆VV-O. 6/IKV 1 X IOmntc）均压电缆d）测试及参比电缆C）阳极汇流电缆f）机壳接地电缆VV-O. 6/IKV 1 ×25VV-O. 6/1KV 1 × IOnwVV-O. 6/IKV 1 ×2VV-O. 6/IKV 1 ×23.施工方法1）恒电位仪的安装a）控制组件接线将阳极电缆、阴极电缆、零位接阴线、参比电极线和机壳接地线分别接到控制组件各自的接线柱上，接线应坚固。b）恒电位仪设备安装恒电位仪安装较简单，只是将恒电位仪上电源、零位接阴、参比电极、阳极和阴极对应接控制组件的接线口上（安装如下图）。器焙断接柔性阳极Ir阴接位等极电比参极阴出输极阳出输YA侬阳出输 Ts阴出输 ts电比参 明接位不横阳出输 根阴出输 板电比参 阴接位军电阴出输e阳山输输出阳极密位接阴输出阴极参比电极貌克接地被保护管道参比电极2）辅助阳极安装a）辅助阳极采用柔性阳极。b）辅助阳极安装。在安装辅助阳极时，应避免辅助阳极与坚硬材料碰撞。c）辅助阳极埋设前，必须按产品性能指标验收，接头必须密封，表面检查无缝隙。d）柔性阳极敷设：柔性阳极与管道外壁的净距离不小于管径的1/2且不得小于300mm,并与管底平行。横门末站柔性阳极组全部采用安装管道两侧。e）柔性阳极与管道、接地极、或者柔性阳极之间交叉时，应采用50mm的多孔软塑料管子予以保护，多孔软塑料管与已建管道或者接地体设施保持2200mm间距。（敷设方式见附图）柔性阳极50多孔软型科管 孔径0>6,孔 间距30rn50豕孔软物科多东性阳极孔彼6,孔间距30Inm-，：U占mz0管土城者接地体笄设Q交叉处柔性阳极安装图（阳极在下）交叉处柔性阳极安装图（阳极在上）3）电缆连接a）电缆与管道连接 电缆与管道连接采用铝热焊，焊点离管道焊缝大于100mmo 在管道防腐层上开出足够焊接面积的圆孔，除去管壁表面的氧化层，露出金属光泽，电缆芯线应伸出50mm,并保证清洁、干燥、无油脂，用铝热焊膜具固定电缆并进行焊接。 焊后应除去焊渣，并适度敲平焊点，不合格的连接必须通过磨擦去除，而且不得减薄管线壁厚，新的连接点必须移到距先前焊点处至少75mm。 焊后对铝热焊点四周按照St3级进行表面处理，然后将焊接处涂覆与管道防腐层配套的无溶剂液态环氧，再用外缠聚丙烯胶粘带防腐，补伤片边缘距破损边缘应不小于100mm。双根电缆焊接图斜裆卑点<£40双根电缆焊点防腐施工图b）电缆与电缆的连接 电缆与电缆的连接采用10铜管进行钳接。 除去电缆端绝缘层，芯线应露出40mmo 将需连接电缆芯线伸入铜10铜管中，用专用压线钳进行压接。 电缆压接完成后，在铜管及电缆芯线上涂上热熔胶，再用电缆专用热收缩套进行加热、收缩密封防腐。电缆热收缩套'热络胶双根电缆连接及防腐图电缆热收缩套热熔酸:根电缆连接及防腐图4）电缆的敷设a）电缆穿过路套管段、与测试桩连接处，地下应留足裕量。b）电缆沟沟底深度为Llm,底层回填20OnIn黄沙，黄沙上方回填90OnIn原状土。c）沟底先回填IoOmm沙层后再敷设电缆，然后在电缆上方回填100mm沙层。d）在电缆的正上方（沙层的最上方）铺设一层机制砖。在机制砖上方回填原状土。5）馈流点、通电点、测试点安装a）馈流点安装 防爆分流箱至各馈流点之间的阴极电缆敷设好。 将输气管道与阴极电缆进行焊接，对铝热焊点进行防腐（详见管道与电缆连接一节）。b）通电点安装 通电点施工主要包括：（阴极电缆、零位接阴电缆、参比电缆）敷设、参比电极安装、（阴极电缆、零位接阴电缆、参比电缆）焊接及防腐。 参比电极选用长效硫酸铜参比电极，埋设前将电极本体放在净水中浸泡24小时以上，确保电极充分浸透。电极搬运时要小心，以免震裂电极，禁止扯拉电极导线。 将电极埋入预先开挖的埋设坑，再向埋设坑浇淡水，以保证电极连接状态。 电极安装时要贴近管道立式埋设，与管道外壁距离不小于200mmo 将电极导线与参比电缆进行连接（电缆连接及防腐见电缆连接一节）。阴极电缆、零位接阴电缆安装将输气管道分别与阴极电缆、零位接阴电缆进行焊接，对铝热焊点进行防腐（详见管道与电缆连接一节）。通电点安装图E接恒电位仪 口 L处电锁 UiUOWH匕电秘2001A- A剖面图C）测试点安装参比电缆）敷设、参比测试点施工主要包括：（管道测试电缆、测试片电缆、电极安装、测试片安装、（阴极电缆、零位接阴电缆、参比电缆）焊接及防腐。测试点参比电极安装与通电点参比电极安装方法相同（此处再也不阐述），待电极安装完并与参比电缆连接后，再将参比电缆与测试桩接线柱进行连接。将输气管道与管道测试电缆进行焊接，对铝热焊点进行防腐（详见管道与电缆连接一节），再将管道测试电缆与测试桩接线柱进行连接。测试点安装图B- B剖面图d）测试片安装每一个测试点的测试桩处设置一个测试片，测试片安装在参比电极的正下方,安装时必须保证参比电极与测试片之间有50mm的间隔距离。测试片用厚4mm的钢板制备，测试片与管体才是相同，然后经除锈和去除扎制氧化制皮。在测试片与参比电极正对的上表面留出10mmX10mm的测试面，其余部份喷涂环氧树脂密封。测试片电缆通过铝热焊与测试片连接，焊点处用环氧树脂进行防腐密封。6）绝缘接头保护器安装横门末站管线在清管区进出站管线的绝缘接头、排污管总管进入排污池的绝缘接头、工艺区给临海工业园预留口绝缘接头上各设一处绝缘接头保护器绝缘接头保护器为埋地型火花间隙，其电缆与管道焊接后，应用绝缘胶带将电缆固定在管道上，绝缘接头保护器本体与绝缘接头之间应有不小于100mm的距离。绝缘接头保护器与管道焊接点每侧距离绝缘接头与管道焊缝位置有500mm被保护管道一侧共设置3处测试电缆，非保护管段一侧设置1处测试电缆，测试电缆具体位置及与测试桩接线方法见附图。7）防爆型分流箱安装a）镀锌钢管与底板可采用角焊，钢管埋设应竖直埋地部份镀锌钢管和底板与站内埋地管道采用一样的防腐处理，露空部份采用与站内露空设备相同的涂料防腐。b）防爆型阳极分流箱用M6镀锌U型卡固定在钢管柱上。c）电缆穿过中30隔爆型挠性连接管进出防爆型阳极分流箱，挠性连接管与防爆型阳极接线箱连接后入地。d）电缆通过铜鼻子用螺栓连接，连接应坚固，必须保证彻底电气连通。e）连接电缆引入箱体，并调试完成后，将防爆型阳极分流箱的密封圈、垫及密封胶按要求安装好，上好封盖，并拧紧螺栓防爆接线箱面板示意图防爆接线箱安装图五、质量管理措施1 .质量保证体系示意图项目经理项目技术负人2 .质量管理组织机构1）技术负责人负责本项目部技术管理体系和质量保证体系的建立与运行，贯彻执行技术标准、规范和质量法规。负责分析组织处理各种重大技术、质量问题，保证施工质量。2）专业质量负责人负责工程项目施工过程中归口业务范围内的质量控制工作。3）施工班组质量检查员负责施工班组施工过程的自检、自控，对施工班组的施工全过程进行跟踪监控。3 .质量控制计划1）质量控制要点:序号工序名称控制点等级备注1恒电位仪验收AR2恒电位仪设备安装CR3阳极材料检验AR4阳极引线焊接防腐BR5阳极组埋设安装AR6绝缘接头保护器安装BR7馈流点焊接防腐AR8参比电极的安装BR9测试引线的焊接安装BR10测试片制作CR11测试片安装埋设AR说明：A级为工程监理、甲方、施工单位三方共检项目B级为甲方、施工单位双方共检项目C级为施工单位自检项目R为检查项目有记录4 .阴极保护施工质量控制a）保证所有材料符合技术条件要求，没有机械损伤，任何损伤和差异都应记录并向材料部门报告。所有的器材都应存放在干净的场地并有防雨防潮遮盖。b）质量检查员应按照图纸和有关要求检查测试桩的位置。按照有关要求检查测试桩的安装，应符合图纸要求。铝热焊接方法应正确。测试桩安装完成之后,应对照记录进行核对检查，防止漏设和混设，阴极保护接线防腐要符合规范要求。c）挪移设备之前应对设备进行机械损伤检查，特殊要注意控制装置和测量仪表的控制板。d）检查电缆沟和导管位置的直线性，以保证电缆埋设时有足够的埋深和填实。e）阳极铺设应检查其线性、水平和方位是否符合图纸。f）对阳极电缆沟及其深度进行检查，其覆盖层和保护层、对电缆的接地应符合要求。g）对照铺设图纸对阳极的位置进行检查。应对阳极的安装情况、回填料的深度、铺展和压实情况进行检查，以保证其深度和与其要保护的构件的距离正确。对阳极电缆沟及其深度进行检查，对阳极电缆的接地和所加的保护层也要进行检查，以保证符合规定。h）电缆与管道连接、电缆与带状阳极的连接均采用铝热焊，应对连接处的防腐进行检查。i）检查参比电极的埋设位置，以保证符合图纸的有关要求。六、HSE管理措施1.采取措施1）交通运输a）防腐车辆在场站内运输物资期间必须遵守横门末站内的安全规定。b）随时保持车况良好及安全附件齐全。c）拉运、吊装等工作有专人指挥和明确施工方案。2）动火作业a）进入生产区施工动火办理动火票，并设有动火监护人。b）严格做到三不动火原则，即没有动火票不动火，安全措施不到位不动火和监护人员不到位不动火。c）所有焊接的把线、底线严禁裸露，底线必须直接接到焊件上，不能接到运行的管线、设备、接地网以及钢结构上，严禁在运行设施上打火引弧。3）除锈防腐a）除锈作业做好防尘工作，作业人员佩戴防尘器具。b）及时清理废料余料，保护环境整洁，防止环境污染。2.应急预案1）施工应急机构组成组长：副组长：组员：2）应急反应处置原则a) “以防为主”的原则：对于安全险情和紧急情况重在预防，必须把工作重心前移，做到早预防、早准备、早发现、早处置，并做到常备不懈。b) “以人为本”的原则：在应急处置中，要突出以保护人的安全为第一要务，按照先救人，后护物的原则实施抢险救助。在加强人员防护的基础上科学组织施救。c)迅速自救、快速有效原则：为确保应急反应的快速有效，各项目经理部应以事发地抢险小组为主体，迅速组织就近力量实施自救，采取措施和报告必须是第一时间，以争取抢险和施救的时间。3)物资准备序号名称单位数量备注1灭火器只102应急车辆辆13铁锹件10联系方式序号姓名职务联系方式1组长2副组长3副组长4组员5组员6组员七、施工计划及主要机械设备1 .施工计划序号项目开始日期完成时间备注1恒电位仪安装2022.05.202022.06.202电缆敷设2022.04.152022.06.203柔性阳极安装2022.04.152022.06.204通电点施工2022.05.202022.06.205测试点施工2022.05.202022.06.206馈流点施工2022.05.202022.06.202 .主要机械设备序号名称规格/型号单位数量备注1砂罐台12挖掘机PC20013电火花检漏仪SL-68Az÷14空压机WF107G,9m3min台I5音频检漏仪台16货车五十铃1.25T辆17皮卡车O.5T辆1
