GB_T24716-2023公路沿线设施太阳能供电系统通用技术规范.docx

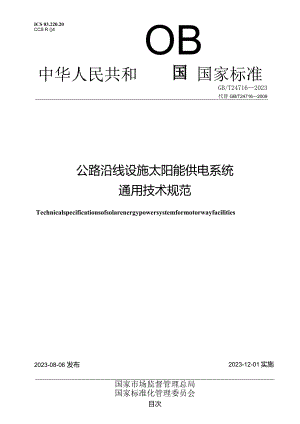

ICS 03.220.20CCS R ()4OB中华人民共和国家标准GB/T247162023代替GB/T247162009公路沿线设施太阳能供电系统通用技术规范Technicalspecificationsofsolarenergypowersystemformotorwayfacilities2023-08-06 发布2023-12-01实施国家市场监督管理总局国家标准化管理委员会目次前言I1范围12规范性引用文件13术语和定义14太阳能供电系统组成与分类25总体要求26技术要求37 试验方法48 检验规则69 标志6参考文献7本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T247162009公路沿线设施太阳能供电系统通用技术规范，与GB/T247162009相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了范围的适用界限（见第1章，2009年版的第1章）；b）增加了“晶体硅太阳电池”“薄膜太阳电池”“并网逆变器”的术语和定义（见3.2、3.3、3.4）;删除了“硅太阳电池”“单晶硅太阳电池”“多晶硅太阳电池”“聚光太阳电池”“开路电压”“短路电流”“太阳电池的伏安特性曲线”“填充因子（曲线因子）”“最大功率”“最大功率点”“最佳负载”“最佳工作电压”“最佳工作电流”“转换效率”“太阳模拟器”“标准太阳电池”“标准工作条件”“额定电压”“额定电流”“额定功率”和“浮充电”的术语和定义（见2009年版的3.23.22）;c）更改了太阳能供电系统组成与分类（见第4章，2009年版的第4章）；d）增加了总体要求（见第5章）；e）删除了选用原则（见2009年版的5.1）;D更改了技术要求的内容（见第6章，2009年版的第5章）；g）增加了试验方法（见第7章）；h）更改了检验规则（见第8章，2009年版的第6章）；i）更改了标志的要求（见第9章，2009年版的第7章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本文件起草单位：中路高科交通检测检验认证有限公司、交通运输部公路科学研究所、国家交通安全设施质量检验检测中心、云南省交通运输综合行政执法局工程质量监督支队、凯盛科技集团有限公司、河北大学、西南交通大学、山东正晨科技股份有限公司。本文件主要起草人：杨勇、李伟、张智勇、朱传征、田晓辰、王磊、彭寿、燕凌、陈建、苏鹤俊、李旭、李正章、王丛笑、常玉涛、高鹤、陈维荣。本文件于2009年首次发布，本次为第一次修订。公路沿线设施太阳能供电系统通用技术规范1范围本文件规定了公路沿线设施太阳能供电系统的组成与分类、总体要求、技术要求、试验方法、检验规则和标志。本文件适用于公路沿线设施太阳能供电系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka:盐雾GB8897.4原电池第4部分：锂电池的安全要求GB/T9535-1998地面用晶体硅光伏组件设计鉴定和定型GB/T15142含碱性或其他非酸性电解质的蓄电池和蓄电池组方形排气式镉锲单体蓄电池GB/T16422.32022塑料实验室光源暴露试验方法第3部分：荧光紫外灯GB/T18911地面用薄膜光伏组件设计鉴定和定型GB/T22040-2008公路沿线设施塑料制品耐候性要求及测试方法GB/T22473.1储能用蓄电池第1部分：光伏离网应用技术条件GB/T36276电力储能用锂离子电池JT/T817-2011公路机电系统设备通用技术要求及检测方法NB/T320042018光伏并网逆变器技术规范3术语和定义下列术语和定义适用于本文件。3.1太阳电池solarcell将太阳辐射能直接转换成电能的一种器件。来源：GB/T22971989,2.2,有修改3.2晶体硅太阳电池siliconsolarcell以单晶硅或多晶硅作为基体材料的太阳电池。3.3薄膜太阳电池thinfilmsolarcell以硅基、铜锢钱硒、硫化镉、神化线等半导体薄膜作为光电转换材料的太阳电池。3.4并网逆变器grid-connectedinverter将太阳电池阵列输出的直流电变换成交流电后馈入电网的设备。来源：NB/T320042018,3.1,有修改4太阳能供电系统组成与分类4.1钢公路沿线设施太阳能供电系统般由太阳电池、蓄电池及充放电控制器等组成（见图1）。收费站、隧道照明系统等需要交流供电的场所还应配备逆变器等装置；并网型太阳能供电系统应配备并网逆变器等装置。图1公路沿线设施太阳能供电系统组成4.2 分类4.2.1按与电网的连接方式分为离网型太阳能供电系统和并网型太阳能供电系统。4.2.2按负载性质分为直流太阳能供电系统和交流太阳能供电系统。4. 2.3按太阳电池的类型分为晶体硅太阳电池太阳能供电系统、薄膜太阳电池太阳能供电系统等。5. 2.4按太阳电池的布设方式分为集中式太阳能供电系统和分布式太阳能供电系统。5总体要求5.1 公路沿线设施应根据负载功耗、负载工作稳定性要求、太阳辐射情况和电网供电条件等，本着安全、环保、经济、适用的原则选用太阳能供电系统及其组成部分。6. 2应用于安装空间受限或抗风荷载要求较高条件下的太阳能供电系统宜采用光电转换效率较高的太阳电池。6.1 安装、敷设于建筑、结构物的表面，或环境振动较为强烈条件下的太阳能供电系统可采用薄膜太阳电池。6.2 应用在冬季平均气温低于OC地区的太阳能供电系统宜选用耐低温性能较好的蓄电池和蓄电池保温箱。6.3 安装、敷设于路面、建筑表面、结构物表面等的太阳电池组件及配套设施应具备一定的力学强度，能满足原路面、建筑表面、结构物表面等所需承受的压力和剪切力，且太阳电池组件之间，太阳电池与充放电控制器、并网逆变器、蓄电池、负载等之间的连接在受力的情况下应稳定可靠。6.4 与太阳能供电系统相匹配的负载宜采用直流供电方式，且工作电压宜与供电系统输出电压相适应，6.5 对于额定功率较大，工作可靠性要求较高的负载或负载系统，太阳能供电系统可配备氢储能单元等，6.6 应保证太阳电池、蓄电池、充放电控制器、逆变器、负载等电压、容量匹配良好，太阳能供电系统工作稳定可靠。6技术要求6.1 工作电压公路沿线设施负载电压一般为直流3V、6V、9V、12V、24V、36V、48V,交流220V、380V等，太阳能供电系统的电压宜选择上述电压。6.2 太阳电池6.2.1晶体硅太阳电池的性能应符合GB/T95351998的规定，薄膜太阳电池的性能应符合GB/T18911的规定。6.2.2太阳电池的外形尺寸、安装方式应与沿线设施产品自身和周围环境协调一致，不应对车辆、行人产生干扰。6.3 蓄电池蓄电池容量应根据太阳电池及负载等条件确定。蓄电池可选用铅酸蓄电池、镉镇碱性蓄电池或锂电池，其性能应符合以下规定：a）铅酸蓄电池符合GB/T22473.1的规定；b）镉银碱性蓄电池符合GB/T15142的规定；c）锂电池符合GB8897.4和GB/T36276的规定。6.4 充放电控制器6.4.1充放电控制器应能采集太阳能供电系统的蓄电池电压、充电电流、放电电流等参数，并能显示蓄电池充满、欠压、过放、截止等状态。6.4.2充放电控制器应具备温度补偿功能，满足温差较大的外场使用环境要求。6.4.3充放电控制器应具备通信接口并满足通信协议要求，能接受上位机发送的命令，并将太阳能供电系统状态、参数等上传至上位机。6.4.4充放电控制器还应具备以下功能：a）控制对蓄电池充电，且具有过充保护和过放保护功能；b）按照系统工作电压为负载供电，且具有负载短路保护功能；c）反接保护功能；d）防止蓄电池通过充放电控制器向太阳电池阵列放电的功能。6.5逆变器6.5.1逆变器应具有输出电压自动调节功能，当输入直流电压在额定值的85%120%变化时，其正弦波输出端电压变化范围应不超过额定电压值的±5%。6.5.2 逆变器的输出频率变化范围应不超过规定值的±5%。6.5.3 在额定输出状态下，逆变器输出容量不大于2kVA时，效率应大于或等于80%;输出容量大于1.1 kVA时，效率应大于或等于85%。6.6 并网逆变器并网逆变器性能应符合NB/T320042018的规定。6.7 环境适应性6.7.1一般要求6.7.1.1太阳能供电系统中的充放电控制器、逆变器、并网逆变器、太阳电池及稳压电路等电子部件应符合安装场所的环境温度、湿度、机械振动条件要求，满足JT/T817-2011中耐环境温度、耐环境湿度和耐机械振动性能的要求。6.7.1.2太阳能供电系统的外露部件应耐腐蚀、抗老化，其耐盐雾、耐二氧化硫腐蚀和耐候性能应满足GB/T22040-2008表2中耐循环盐雾腐蚀性能、耐二氧化硫腐蚀性能和耐砥弧灯人工加速老化性能的要求。6.7.2太阳电池耐紫外硼性能经太阳电池耐紫外辐射性能试验后，外观无GB/T95351998中10.1.2所列的缺陷；GB/T95351998中表1所规定的标准测试条件下太阳电池的最大输出功率衰减应不超过试验前的5%;绝缘电阻按照GB/T95351998中10.3规定的方法测试应不小于50MCo6.73太阳电池耐盐雾腐蚀性能太阳电池经168h的盐雾试验后，其性能应满足6.2.1的要求。6.7.4太阳电池耐风沙性能太阳电池经2h风沙试验后，其性能应满足6.2.1的要求，7试验方法7.1 工作电压在正常工作条件下，采用准确度等级不低于L0级的电压表测量。7.2 太阳电池晶体硅太阳电池、薄膜太阳电池产品的性能试验方法分别按GB/T9535-1998、GB/T18911的规定进行。7.3 蓄电池铅酸蓄电池、镉银碱性电池、锂电池产品的性能试验方法分别按GB/T22473.1、GB/T15142GB8897.4和GB/T36276的规定进行，7.4 充放电控制器7.4.1将试验负载接入太阳能供电系统，通过实际充、放电或模拟操作，逐项查看6.4.1中状态显示的内容。7.4.2将太阳能供电系统的蓄电池放入环境试验箱，使系统处于正常工作状态，改变蓄电池的环境温度，检查控制器根据温度变化调整蓄电池充放电电压的情况。7.4.3将试验负载接入太阳能供电系统，充放电控制器连接至上位机，通过上位机查看系统状态、参数等信息。7. 4.4功能测试应按下列方法进行：a）将未充满电的蓄电池接入太阳能供电系统，在太阳电池正常工作状态下用电流表测试蓄电池充电电流，当蓄电池电压高于过充保护电压时，测量蓄电池的充电电流；断开太阳电池，通过负载对蓄电池放电，当蓄电池电压低于过放保护电压时，测量蓄电池的放电电流；b）将太阳能供电系统中负载两端短路，查看此时的控制器状态并用电流表测量负载线路中的工作电流；c）将太阳能供电系统中太阳电池（或蓄电池）两极反接，查看此时的控制器状态并用电流表测量线路中的电流，正常连接太阳电池（或蓄电池）电极，查看控制器状态并用电流表测试线路中的电流；d）将满充的蓄电池接人太阳能供电系统并使太阳电池处于无光照条件下，用电流表测量控制器向太阳电池方向的反充电流。7.5逆变器7.5.1输出电压和输出频率试验按下列步骤进行:b）将直流稳压电源输出电压调整至逆变器输入电压的额定电压值；c）调整负载电阻使逆变器的输出功率为额定功率；d）缓慢调整直流稳压电源，使其电压值在额定电压的85%120%变化；e）测量其输出电压、输出频率。8. 5.2效率试验按下列步骤进行：a）按图2所示原理进行接线；b）将直流稳压电源输出电压调整至逆变器输入电压的额定电压值；c）调整负载电阻使逆变器的输出功率为额定功率；d）测量其输入直流电压、直流电流，输出交流电流、交流电压，按公式计算效率：厂:Z*卜100%UBrJtr式中：n效率，Vxc输出交流电压，单位为伏特（V）;Iac输出交流电流，单位为安培（八）;Upc输出直流电压，单位为伏特（V）;Ipe输出直流电流，单位为安培（八）。7.6 并网逆变器并网逆变器试验方法应按NB/T320042018执行。7.7 环境适应性7.7.1 求太阳能供电系统中的充放电控制器、逆变器、并网逆变器、太阳电池及稳压电路等电子部件耐环境温度、湿度、机械振动性能的试验应按JT/T8172011中5.3,5.4、5.6和5.7的规定进行。耐盐雾、耐二氧化硫腐蚀和耐候性能试验按GB/T220402008的规定进行。7.7.2 太阳电池耐紫外霜射性能按GB/T16422.32022的规定，用UVA-340灯，样品架在340nm时的辐照度控制在0.83W(m2nm),按照暴露循环序号3,连续照射480h。7.7.3 太阳电池耐盐雾腐蚀性能按GB/T2423.17的规定进行。7.7.4 太阳电池耐风沙性能按GB/T220402008中6.7的规定进行。8检验规则晶体硅太阳电池、薄膜太阳电池、铅酸蓄电池、镉银碱性蓄电池、锂电池、并网逆变器等产品分别按GB/T95351998、GB/T18911,GBT22473.1、GB/T15142、GB/T36276和NB/T320042018相关的检验规则进行。9标志太阳能供电系统供货时应提供太阳电池、蓄电池、充放电控制器、逆变器等单元的供货清单、组装原理图及注意事项，标志应符合GBZTI91的规定。参考文献1GB/T22971989太阳光伏能源系统术语
