变频器原理与应用第3版教案3.1整流电路.docx

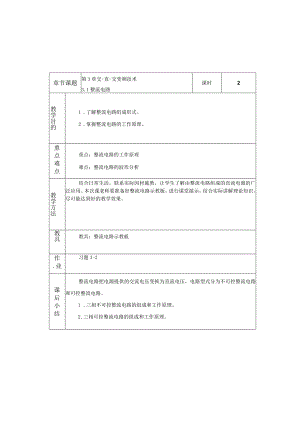

章节课题第3章交-直-交变频技术3.1整流电路课时2教学目的1 .了解整流电路组成形式。2 .掌握整流电路的工作原理。重点难点重点：整流电路的工作原理难点：整流电路的波形分析教学方法结合日常生活，联系实际因材施教，让学生了解由整流电路组成的直流电源的广泛应用。本次课老师要准备好整流电路示教板，进行课堂演示，结合实际讲解理论知识，尽可能达到好的教学效果。教具教具：整流电路示教板作.业习题3-2课后小结整流电路把电源提供的交流电压变换为直流电压，电路型式分为不可控整流电路和可控整流电路。1 .三相不可控整流电路的组成和工作原理。2 .三相可控整流电路的组成和工作原理。第3章交直交变频技术知识目标:1 .了解整流电路组成形式。2 .掌握整流电路的工作原理。技能目标：1 .会绘制三相不可控整流电路和三相可控整流电路原理图。教学内容1.1 整流电路整流电路的功能是将交流电转换为直流电。整流电路按使用的元件不同分为两种类粒型，即不可控整流电路和可控整流电路。以3.1.1不可控整流电路学不可控整流电路使用的元件为功率二极管，不可控整流电路按输入交流电源的,相数不同分为单相整流电路、三相整流电路和多相整流电路。图3-2是变频器中应用内最多的三相整流电路原理图。三相桥式整流电路共有六只整流二极管，其中VD1、VD3、VD5三只管子的阴极连接在-起，称为共阴极组；VD八VD(,、VDz三只管子的阳极连接在一起，称为共阳极组。讲述三相桥式整流电路的工作原理。教学内容3.1.2可控整流电路图3-4所示为三相桥式可控整流电路。电路工作原理：1）三相全控桥整流电路任一时刻必须有两只晶闸管同时导通，才能形成负载电流，其中一只在共阳极组，另一只在共阴极组。2）整流输出电压Ud波形是由电源线电压RS、RT、"ST、SR、TR和RS的轮流输出所组成的。晶闸管的导通顺序为：（VT6和VTi）一（VTl和VT2）-（VT2和VT3）一（VT3和VT4）一（VT4和VT5）一（VT5WVT6）O3）六只晶闸管中每管导通120°,每间隔60°有一只晶闸管换流。
