如何使用特细砂配制混凝土.docx

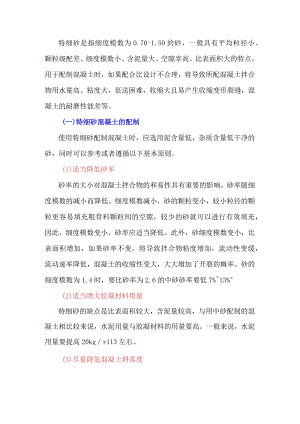

特细砂是指细度模数为0.70-1.50的砂，一般具有平均粒径小、颗粒级配差、细度模数小、含泥量大、空隙率高、比表面积大的特点。用于配制混凝土时，如果配合比设计不合理，将导致所配混凝土拌合物用水量高、粘度大，泵送困难，收缩大且易产生收缩变形裂缝，混凝土的耐磨性能差等。(一)特细砂混凝土的配制使用特细砂配制混凝土时，应选用泥含量低，杂质含量低干净的砂，同时可以参考或者遵循以下基本原则。(1)适当降低砂率砂率的大小对混凝土拌合物的和易性具有重要的影响，砂率随细度模数的减小而降低。细度模数减小，砂的颗粒变小，较小粒径的颗粒更容易填充粗骨料颗粒间的空隙，较少的砂就可以进行有效填充，因此，细度模数变小，砂率应适当降低。此外，砂细度模数变小，比表面积增加，如果砂率不变，将导致拌合物粘度增加，流动性变缓，流动速率降低，混凝土的收缩性变大，大大增加了开裂的概率。砂的细度模数为1.4时，要比砂率为2.6的中砂砂率要低7%13%°(2)适当增大胶凝材料用量特细砂的缺点是比表面积较大，含泥量较高，与用中砂配制的混凝土相比较来说，水泥用量与胶凝材料的用量要高。一般来说，水泥用量要提高20kgr113左右。(3)尽量降低混凝土坍落度特细砂细颗粒多、比表面积大，在浆体不变时，混凝土粘聚性差，混凝土浇筑、振捣后容易出现泌水和反砂的现象，影响混凝土施工质量。特细砂中粗颗粒较少，与粗骨料组成混合骨料时，中间级配缺失，混凝土流变性较差，坍落度大时容易造成浆石分离。此外，混凝土坍落度增加，将造成胶凝材料用量增加，混凝土收缩增大，开裂风险增加。因此，使用特细砂时应遵循低砂率的原则。（4）适当提高外加剂用量控制用水量特细砂细颗粒多，比表面积大，拌制混凝土时，相同坍落度用水量较中粗砂高，易给人造成细砂混凝土的强度低于中粗砂混凝土强度。在使用特细砂时，应适当增加外加剂用量保持混凝土用水量不变。（二）特细砂对混凝土性能的的影响（1）特细砂对混凝土强度的影响特细砂混凝土的强度影响的因素和中粗砂混凝土强度影响因素一致，主次顺序为：水胶比矿物掺合料掺量减水剂掺量砂率粗骨料级配。水胶比依然是影响混凝土强度的主要因素，控制特细砂混凝土强度的有效途径是使用外加剂控制用水量。特细砂混凝土的强度随砂率变化，先增加后降低，存在最佳砂率。（2）特细砂对混凝土塑性收缩的影响特细砂细度模数越小，比表面积越大，配制的混凝土收缩越大，越容易产生裂缝。特细砂混凝土的砂率由小增大的过程中，混凝土裂缝面积先降后升，砂率不能过大或过小，存在最优砂率。影响混凝土塑性收缩的环境因素依次是：表面温度表面风速环境温度空气相对湿度混凝土浇筑温度，使用特细砂混凝土要加强养护工作。(3)特细砂对混凝土干燥收缩的影响混凝土早期的干燥收缩随水胶比的增大而增大，后期收缩则随着水胶比的减小而增大。降低特细砂混凝土砂率，增加粗骨料用量有利于提高混凝土的体积稳定性，提高混凝土的抗裂性能。在特细砂混凝土中掺加尽可能多的大粒径石子，降低混凝土后期干燥收缩。
