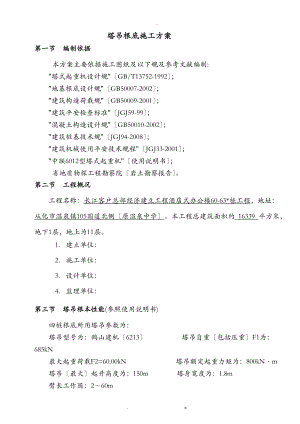

- 塔吊根底施工方案第一节 编制依据本方案主要依据施工图纸及以下规及参考文献编制:"塔式起重机设计规"GB/T13752-1992；"地基根底设计规"GB50007-2002；"建筑构造荷载规"GB50009-2001；"建筑平安检查标准"JGJ59-99；"混凝土构造设计规"GB50010-2002；"建筑桩基技术规"JGJ94-2008；"建筑机械使用平安技术规程"JGJ33-2001；"中联6012型塔式起重机"使用说明书；省地质物探工程勘察院岩土勘察报告。第二节 工程概况工程名称：长江客户总部经济建立工程酒店式办公楼60-63*栋工程，地址：从化市温泉镇105国道北侧原温泉中学。本工程总建筑面积约 16339 平方米，地下1层，地上为11层。1. 建立单位：2. 施工单位：3. 设计单位：4. 监理单位：第三节 塔吊根本性能(参照使用说明书)四桩根底所用塔吊参数为：塔吊型号为：鹤山建机6213 塔吊自重包括压重F1为：685kN最大起重荷载F2=60.00kN 塔吊额定起重力矩为：800kN·m塔吊最大起升高度为：150m 塔身宽度为：1.8m臂长工作围：260m第四节 塔吊根底定位及施工1. 塔吊根底定位详见平面图。2. 从本工程的土质情况、土方开挖后承台的支撑以及对边坡支护影响等因素考虑，塔吊采用冲孔桩根底，承台下为钢筋混凝土灌注桩支承，以确保塔吊根底的稳定性，根底承载力满足使用要求。3.顶面用水泥砂浆找平，用水准仪校水平，根底外表平整度允许偏差1/1000；4.机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过±0.5mm，螺纹位须抹上黄油，并注意保护。第五节 场地及机械设备人员等准备1.在塔基周围，清理出场地，场地要求平整，无障碍物。2.留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整。3.机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环假设干，水准仪、经纬仪各一台，万用表和钢管尺各一只。4.塔吊安拆必须由专业的持证上岗的安拆人员进展操作。第六节 施工工艺1.工艺流程：冲孔灌注桩塔基土方开挖垫层施工弹线放样钢筋绑扎预埋螺栓支模隐蔽验收浇捣砼及养护拆模土方回填。2.施工要点：本工程塔吊根底拟采用四根800冲孔灌注桩根底，承台尺寸6000mm×6000mm×1400mm；承台配筋：顶面、底面各双向3025HRB400,顶面、底面的拉筋25HRB400400，保护层厚度50mm,混凝土强度C30。预埋螺栓与根底钢筋网作可靠连接，主筋通过预埋螺栓有困难时主筋可避让。预埋螺栓采用16根M39×1350的高强度螺杆，露出承台面130mm；螺栓预埋时用电焊固定结实，应根据厂家设计图要求预埋准确，尺寸偏差在5mm，整个承台面要求平整，平整度控制在1/1000。冲孔灌注桩施工工艺详见冲孔灌注桩根底施工方案承台钢筋绑扎：在承台绑扎钢筋前，按照根底纵横向的钢筋间距，在砼垫层面，用墨线弹出钢筋的正确位置，以便排列绑扎；承台保护层的砂浆预制垫块，绑扎要固定，保证保护层的厚度；钢筋绑扎完成后，必须及时清理工具、碎杂料、铁丝头等。模板施工：根底模板为多层胶合板，施工前，模板涂上脱模剂；模板的接缝不应漏浆，在浇筑混凝土前木模板应浇水湿润,但模板不应有积水，模板杂物应清理干净。根底砼浇捣：砼浇捣时，振动棒应快插多振，防止漏振，充分振捣密实，特别应注意预埋螺栓处砼振捣质量。在振捣完毕后，用人工将斜面拍平成型。砼外表二次压光，防止出现收缩裂缝。砼浇捣时还应随时对预埋螺杆进展监测，随时校正。塔吊根底周边做(暗埋PVC-U排水管DN110)，2%坡度排向邻近基坑顶集水井。第七节 冲孔灌注桩桩根底设计四桩计算书1.计算参数1根本参数工程建筑面积 16339 m2,总高度38.8m,地上11层,地下1层；塔吊型号鹤山建机6213，臂长62m,初装高度为40m；塔身尺寸1.8m,根底面标高-1.00m；现场地面标高-0.30m。1塔吊根底受力情况表1荷载工况根底荷载P(kN)M(kN.m)FkFhMMZ工作状态276591720320非工作状态8059019300比拟桩根底塔吊的工作状态和非工作状态的受力情况，塔吊根底按非工作状态计算图1；Fk=80×1.2=96kN Fh=590×1.4=826kNMk=(1930+590×1.40)×1.4=4939kN.m2桩顶以下岩土力学资料序号地层名称厚度L(m)极限侧阻力标准值qsik(kPa)岩石饱和单轴抗压强度标准值frk(kPa)qsik*i(kN/m)抗拔系数iiqsik*i(kN/m)1粘性土5.0012.001.0048.000.5024.002强风化花岗岩5.0050.002.00300.000.50150.003中风化花岗岩2.50116.001.00290.000.50145.00桩长12.50qsik*Li638.00iqsik*Li319.003根底设计主要参数图2根底桩采用4根800预应力管桩,桩顶标高-1.70m；桩混凝土等级C80,fC=35.90N/mm2 ,EC=3.80×104 N/mm2；ftk=3.11N/mm2,桩长37.50m,管道壁厚0mm；钢筋HRB400，fy=360.00N/mm2,Es=2.00×105N/mm2；承台尺寸长(a)=6.0m,宽(b)=6.0m,高(h)=1.40m；桩中心与承台中心1.70m,承台面标高-0.30m；承台混凝土等级C35，ft=1.57N/mm2,fC=16.70N/mm2,砼=25kN/m3。Gk=a×b×h×砼×1.2 =6.0×6.0×1.40×25×1.2=1512kN塔吊根底尺寸示意图2.单桩允许承载力特征值计算1单桩竖向承载力特征值按地基土物理力学指标与承载力参数，现场已施工一根500×125ABPHC管桩，单桩竖向承载力特征值为1750KN，经单桩竖向静载试验，试验荷载为3500KN,试验结果说明，承载力满足要求，详见：单桩竖向承载力静载试验报告。2桩身截面强度计算桩身混凝土强度按下式验算桩身截面强度：式中c工作条件系数，预制桩取0.80.9； fc桩身混凝土轴心抗压强度设计值；Ap桩身横截面面积；Q相应于荷载效应根本组合时的单桩竖向设计值。c=0.85cfcAp=0.85×35.90×1000×0=0kN3单桩水平承载力特征值计算预制管桩的水平承载力特征值按下式计算：式中：RHa单桩水平承载力特征值； EI桩身抗弯刚度，对于非预应力钢筋混凝土桩，EI=0.85ECI0；oa桩顶容许水平位移；*桩顶水平位移系数；桩的水平变形系数，按规式(10.2.19)确定；m土的水平抗力系数的比例系数；b0桩身计算宽度(m)；I桩截面惯性矩；EC混凝土的弹性模量。I=/64(d4-d14)=3.14/64×(0.54-0.254)=2.875m4Ec=3.8×107 kN/mEI=0.85×2查(DBJ15-31-2003)P.118:m=4.5×103kN/m4,*oa=0.010m,bo=0.9(1.5d+0.5)=1.13m=(mbo/ ECI)0.2=(4.5×103×1.13/109252.4)0.2=0.54RHa=(3EI/*)oa=0.75×(0.543×92864.5)/2.441×0.01=45kN3单桩抗拔力特征值计算桩抗拔力的验算按下式计算：式中G0桩自重，地下水位以下取有效重度计算； qsia桩侧土摩阻力特征值；p桩周长，p=d；i抗拔摩阻力折减系数。0.9G0=0.9×0×37.50×25=0kNRta=upiqsiai +0.9G0=1.57×175.00+0=274.75kN3.单桩桩顶作用力计算和承载力验算1轴心竖向力作用下Qik=(FkGk)/n=(750.00+911.25)/4=415.31kN轴心竖向力415.31kN651.55kN,满足要求。2偏心竖向力作用按照M*作用在对角线进展计算，M*=Mk=3963.12kN.m yi=1.70mQik=(FkGk)/n±M*yi/yi2=415.31±9527.99÷11.56=415.31±824.22=1239.53kN1750kN单桩承载力满足要求>cfc Ap =0kN桩身混凝土强度满足要求-408.91kN<Rta=274.75kN单桩抗拔力满足要求3水平力作用下Hik=Fh /n=135.80/4=33.95kNRHa=45kN单桩水平力33.95kN45kN,满足要求。4.抗倾覆验算图3a1=1.70+0.25=1.95m,bi=3.40+0.25=3.65m，倾覆力矩M倾=MFhh=2695.00+97.00×1.70=2859.90kN.m抗倾覆力矩M抗=FkGkai2Rtabi=(625.00+759.38)×1.95+2×274.750×3.65=4705.21kN.mM抗/M倾=4705.21/2859.90=1.65抗倾覆验算1.651.6,满足要求。5.预制桩插筋抗拔计算插筋采用钢筋，fy=N/mm2,取4×22As1=4×380.0=1520mm2桩顶钢筋抗拔验算1=408.91×1000÷1520.00=269.02N/mm2桩顶钢筋抗拔验算2=1000×2830.80÷3.40÷2÷1520.00=273.88N/mm2桩顶钢筋抗拔验算269.02与273.88N/mm2均360.00N/mm2,满足要求。7.承台受冲切、受剪切承载力验算图4受冲切、受剪切承载力采用验算ho的高度来判断，可按下式计算：式中F作用于冲切破坏锥体上的冲切力设计值； fc承台混凝土抗压强度设计值；c柱截面周长； F作用于柱底的竖向压力设计值；Qki冲切破坏锥体围各基桩的净反力(不计承台及其上覆土重)之和； Fk作用于柱底处的竖向压力标准值； n桩数； n0冲切破坏锥体围的桩数。F=F1.2Qik=Fk=685.00kN,uc=4×0.2=0.80m,ho=1.50-0.07=1.43m2×( F/ fc)0.5uc/8=2×(685000.00÷16.70)0.5-800.00÷8=305mmh0=1430mm承台有效高度305mm1430mm,满足要求。8.承台配筋计算1根底弯矩计算Ni= Fk/n+ M*yi/yi2=187.50+9527.99÷11.56=1011.72kN，*i =1.70mM=Ni*i=2×1011.72×1.70=3439.85kN.m2根底配筋计算根底采用HRB400钢筋，fy=360.00N/mm2As1=M/0.9fyho=3439.85×106/(0.9×360.00×1430.00)=7424mm2按照最小配筋率=0.10%计算配筋As2=bho=0.001×6000.00×1430.00=8580mm2比拟As1和As2，按As1配筋取3018 153mm (HRB400)(钢筋间距满足要求)As=30×254.0=7620mm2承台配筋面积7620mm27424mm2,满足要求。桩芯钢筋笼520HRB400，螺纹箍筋8150埋入桩2000mm，锚入承台1300mm,桩芯混凝土为C35。八. 桩、承台施工：(1)质量保证措施：1. 塔式起重机预埋件截面尺寸及预埋位置、标高均按塔吊使用说明书要求施工，安装单位派技术人员到场做技术指导。2.根底承台浇筑混凝土时应分层浇筑，每层不大于500，使用插入式震动振捣密实，浇筑要连续进展。3.混凝土浇筑后要浇水养护，采用一层薄膜覆盖。要求薄膜上下错开，搭接严密，交接处包裹，形成良好保温层，从而使砼外表保持较高的温度，减少外表热量扩散，延长散热时间，防止因混凝土外表温度下降过快而出现开裂。当混凝土需补充水分时，用少量的水润湿，防止其外表脱水而产生干缩裂缝，养护期不少于14天。4.混凝土强度到达75前方可安装塔吊。(2)平安技术措施：1.加强平安管理，做好现场平安标志。作业时按规定划定平安戒备区域.2.吊地脚螺栓进场后要按照说明书检查，保证符合要求。3.根底防雷接地参照建筑防雷设计要求施工。4.地脚螺栓与防雷地极接通，接地电阻4。. z.
