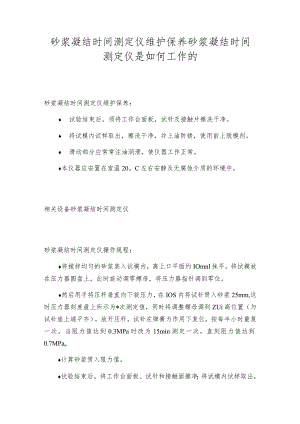

砂浆凝结时间测定仪维护保养砂浆凝结时间测定仪是如何工作的砂浆凝结时间测定仪维护保养： 试验结束后，须将工作台面板，试针及接触片擦洗干净。 将试模内试样取出，擦洗干净，并上油防锈，使用前上脱模剂。 滑动部分应常常注油润滑，使仪器工作正常。本仪器应安置在室温20。C左右安静及无腐蚀介质的环境中。相关设备砂浆凝结时间测定仪砂浆凝结时间测定仪操作规程：将搅拌均匀的砂浆装入试模内，离上口平面约IOmnl抹平，将试模放在压力器圆盘上，此时旋动调零螺母，将压力器指针调到零位。然后用手将压杆垂直向下旋压力，在IOS内将试针贯入砂浆25mm,这时压力器刻度盘上所示为*次测定值，同时将调整螺母调到ZUi高位置（与试针座上端平齐），放开压杆，试针在弹簧力作用下复位，按每半小时重复一次，当阻力值达到0.3MPa时改为15min测定一次，直到阻力值达到0.7MPao计算砂浆贯入阻力值。试验结束后，将工作台面板、试针和接触面擦净；将试模内试样取出，擦洗干净，涂上油防锈。砂浆凝结时间测定仪标定方法：关掉电源，在保证测量的力为零的情况下，同时按下清零健和键不放，接通电源，先进入零位校正，这时上排数码管显示零位误差，下排数码管显示原来存储的零位误差，当数码管显示稳定后按下键，数码管暗一下后数据被确认，按清零键进入高位校正，这时将标准力（祛码）加在传感器上，上排数码管显示计算出的力值，下排数码管显示放大倍数（4位16进制数），按上，键更改放大倍数，使上排数码管显示值等于所加的标准力值即可，这时再按下清零键，保存零位误差和倍数。砂浆贯入阻力计算：式中：fp贯入阻力值（MPo）NP贯入深度为25nrn时静压力（N）；AP贯入试针截面积（3Omm2）；贯入阻力值计算至0.01MPa）o实在试验方法，请参照国华人民共和国行业标准JGJ70-90,关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。砂浆凝结时间测定仪结构构成：由手柄，试针，立柱，底座，压力显示器（与传感器连接）（一般型为刻度盘显示），试模，接触片，钻夹头，支架，主轴，限位螺母等构成。砂浆凝结时间测定仪简介：该仪器是依据中华人民共和国行业标准JGJ70-90建筑砂浆基本性能试验方法而设计的专用仪器。适用于侧定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。是各建筑科研单位、大专院校试验室的专用设备之一、砂浆凝结时间测定仪参数：检测范围：O-100No视值精度：l%No 视值辨别值：0.5N。 zui大行程：5Ommo 试针截面积：30mm2> 试模内径及深度：14075mmo砂浆凝结时间测定仪使用：使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10毫米抹平，砂浆表面泌水不清除，将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）（然后操用手将压杆垂直向下施压力，在10秒时间内将试针缓慢而均匀地垂直贯入砂装25mnl,这时压力显示器上所示为*次测定值，同时将限位螺母（11）调到适当位置，放开压杆，试针在弹簧力作用下复位按每半小时重复一次，当阻力值达到0.3MPa时改为15分钟测定一次，直到阻力值达到0.7MPa为止。砂浆稠度仪校验方法：外观检查：技术要求中a、b、C条通过目测和手动的方法检查。 用天平称量试锥和滑杆的总质量。 用游标卡尺测量试锥尺寸及圆锥形金属筒的尺寸。 用角度尺测量试锥偏离度。维护保养： 标准试锥存放或使用时，应注意严加保护，不得碰伤标准锥体的外锥面和锥体。 试验完毕后，仪器应清洗干净，并涂上防锈脂。 仪器不用时加罩保存。技术要求：带动刻度盘的齿条应清洁、无变形。刻度盘位置固定，刻度线应清楚、无变形。滑杆及试锥表面应平直光滑，依靠自重自由下落，不得有紧涩和旷动。试锥与滑杆总质量3002g。试锥尺寸：高度1451mm,锥底直径为75ImnI,锥角301、在试锥与底座平面接触的情况下，试锥的ZUi大偏离度不超过1.5mmo圆锥形金属筒尺寸：高度18OnlnI2mm,锥底直径1502mm。校验项目及条件：校验项目：1外观检查。2检查试锥和滑杆总质量。3测量试锥及圆锥形金属筒的尺寸。校验用器具：1天平：称量1000g,感量Igo2游标卡尺：量程300mm,分度值0.02mm。3角度尺。使用方法： 将拌好的砂浆一次装入容器内，用直径10-12mm的捣棒插捣25次，再轻拍容器5-6次，将容器置于试锥之下，并使容器中心对准试锥。 调整锥体架、使标准锥体的与砂浆混合物表面接触，拧紧螺钉。 调整销母及指针对准零位，移动表盘升降架，使齿条下端与试锥滑杆上端轻轻接触。 松开试锥固定螺丝，让标准试锥自由沉入砂浆混合物IO秒钟，拧紧固定螺丝。 转动销母，使齿条下端刚好与试锥滑杆接触，从表盘读出下沉的距离（以厘米计）即为砂浆的稠度。 取两次试验的平均值。操作规程： 将盛筒内部拭净，放于工作台上，然后开启电源开关，机器开始充电。 依照计算搭配比试拌的新调砂浆倾于盛浆筒内离筒顶约1厘米为止，将盛浆筒颤抖使砂浆表面平正。 将盛简置于试验仪上，使标准圆锥与浆面恰好接触，旋紧置动螺丝，较好指示，标于零点。 按下启动按扭，使标准圆锥垂直自由地下降，沉入砂浆中时间掌控在10秒后读出沉入量。 每次试验完毕后，必需在仪器设备情况表上登记仪器使用情况。注意事项： 试验在进行过程中不得离开或与人闲谈。 非试验人员不得使用本仪器。 每次使用后，应洗净擦干。简介：该仪器广泛运用于建筑工地，道路局，质监局，科研院校等检测讨论单位。用来测定砂浆的流动性（一般流动性又称为稠度），砂浆的稠度是用确定几何形状和重量的标准圆锥体以其自身的重量自由地沉入砂浆混合物中沉入的厘米数来表示。参数： 沉入深度：014.5厘米。 沉入体积：0229.3立方厘米。zui小刻度值（沉入深度）：1毫米。圆锥角：30、高度：145毫米。锥座直径：77.72毫米。锥体与滑杆合重：3002克。外形尺寸：360300920.结构：仪器紧要由底盘、支架、数显标尺、标准试锥（连刻度尺）和盛料容器构成。底盘和立柱使用键、弹簧垫圈和螺母连接在一起。横臂上由两个紧定螺钉分别掌控它在立柱上上下滑动和刻度尺在它上面滑动。松开立柱上的左边紧定螺钉，横臂可以上下移动，然后固定在所需的位置上。数显标尺在任意位置可调零，标准试锥体的垂直沉入深度可以直接在标尺读出。砂浆凝结时间测定仪适用于测定墙面砂浆和以贯入阻力表示的凝结速度和凝结时间。仪器由1.手柄，2.试针，3.立柱，4.底座，5.压力显示器（与传感器连接）（一般型为刻度盘显示），6.试模，7.接触片，8.钻夹头,9.支架，10.主轴，11.限位螺母等构成。砂浆凝结时间测定仪的维护保养:1.试验结束，须将工作台面板，试针及接触片擦洗干净。工作台面勿受重压（小于10kg）o2 .将试模内试样取出，擦洗干净并上油防锈，使用前上脱模剂。3 .滑动部分应常常注油润滑，使仪器工作正常。4 .应安置在室温在20左右安静及无腐蚀无介质的环境中砂浆凝结时间测定仪标定方法：关掉电源，在保证测量的力为零的情况下，同时按下清零健和键不放，接通电源，先进入零位校正，这时上排数码管显示零位误差，下排数码管显示原来存储的零位误差，当数码管显示稳定后按下键，数码管暗一下后数据被确认，按清零键进入高位校正，这时将标准力（祛码）加在传感器上，上排数码管显示计算出的力值，下排数码管显示放大倍数（4位16进制数），按上，键更改放大倍数，使上排数码管显示值等于所加的标准力值即可，这时再按下清零键，保存零位误差和倍数。砂浆贯入阻力计算：式中：fp贯入阻力值（MPo）NP贯入深度为25mm时静压力(N)；AP贯入试针截面积(30mm2)；贯入阻力值计算至0.0IMPa)o实在试验方法，请参照国华人民共和国行业标准JGJ70-90,关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。相关设备反光标线逆反射系数测量仪砂浆凝结时间测定仪结构构成：由手柄，试针，立柱，底座，压力显示器(与传感器连接)(一般型为刻度盘显示)，试模，接触片，钻夹头，支架，主轴,限位螺母等构成。砂浆凝结时间测定仪简介：该仪器是依据中华人民共和国行业标准JGJ70-90建筑砂浆基本性能试验方法而设计的专用仪器。适用于侧定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。是各建筑科研单位、大专院校试验室的专用设备之一、砂浆凝结时间测定仪参数:检测范围:OIoONo视值精度：l%N0 视值辨别值：0.5N。 zui大行程：5Ommo 试针截面积：30mm2、 试模内径及深度：14075mmo砂浆凝结时间测定仪使用：使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10毫米抹平，砂浆表面泌水不清除，将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）（然后操用手将压杆垂直向下施压力，在10秒时间内将试针缓慢而均匀地垂直贯入砂装25mnl,这时压力显示器上所示为*次测定值，同时将限位螺母（11）调到适当位置，放开压杆，试针在弹簧力作用下复位按每半小时重复一次，当阻力值达到0.3MPa时改为15分钟测定一次，直到阻力值达到0.7MPa为止。砂浆凝结时间测定仪维护保养： 试验结束后，须将工作台面板，试针及接触片擦洗干净。 将试模内试样取出，擦洗干净，并上油防锈，使用前上脱模剂。 滑动部分应常常注油润滑，使仪器工作正常Q本仪器应安置在室温20。C左右安静及无腐蚀介质的环境中。砂浆凝结时间测定仪操作规程：将搅拌均匀的砂浆装入试模内，离上口平面约IOmm抹平，将试模放在压力器圆盘上，此时旋动调零螺母，将压力器指针调到零位。然后用手将压杆垂直向下旋压力，在IOS内将试针贯入砂浆25mm,这时压力器刻度盘上所示为*次测定值，同时将调整螺母调到ZUi高位置（与试针座上端平齐），放开压杆，试针在弹簧力作用下复位，按每半小时重复一次，当阻力值达到0.3MPa时改为15min测定一次，直到阻力值达到0.7MPao计算砂浆贯入阻力值。试验结束后，将工作台面板、试针和接触面擦净；将试模内试样取出，擦洗干净，涂上油防锈。校验方法：外观检查：技术要求中a、b、c条通过目测和手动的方法检查。 用天平称量试锥和滑杆的总质量。 用游标卡尺测量试锥尺寸及圆锥形金属筒的尺寸。 用角度尺测量试锥偏离度。维护保养： 标准试锥存放或使用时，应注意严加保护，不得碰伤标准锥体的外锥面和锥体。 试验完毕后，仪器应清洗干净，并涂上防锈脂。 仪器不用时加罩保存。技术要求： 带动刻度盘的齿条应清洁、无变形。 刻度盘位置固定，刻度线应清楚、无变形。滑杆及试锥表面应平直光滑，依靠自重自由下落，不得有紧涩和旷动。试锥与滑杆总质量3002g。试锥尺寸：高度145Inmb锥底直径为751mm,锥角301、在试锥与底座平面接触的情况下，试锥的ZUi大偏离度不超过1.5mmo圆锥形金属筒尺寸：高度18Onlm2mm,锥底直径1502三u校验项目及条件：校验项目：1外观检查。2检查试锥和滑杆总质量。3测量试锥及圆锥形金属简的尺寸。校验用器具：1天平：称量100Og,感量Igo2游标卡尺：量程30Omnb分度值0.02mm。3角度尺。使用方法：将拌好的砂浆一次装入容器内，用直径10-12mm的捣棒插捣25次，再轻拍容器5-6次，将容器置于试锥之下，并使容器中心对准试锥。调整锥体架、使标准锥体的与砂浆混合物表面接触，拧紧螺钉。 调整销母及指针对准零位，移动表盘升降架，使齿条下端与试锥滑杆上端轻轻接触。 松开试锥固定螺丝，让标准试锥自由沉入砂浆混合物10秒钟，拧紧固定螺丝。 转动销母，使齿条下端刚好与试锥滑杆接触，从表盘读出下沉的距离（以厘米计）即为砂浆的稠度。 取两次试验的平均值。操作规程: 将盛筒内部拭净，放于工作台上，然后开启电源开关，机器开始充电。 依照计算搭配比试拌的新调砂浆倾于盛浆筒内离筒顶约1厘米为止，将盛浆筒颤抖使砂浆表面平正。 将盛筒置于试验仪上，使标准圆锥与浆面恰好接触，旋紧置动螺丝，较好指示，标于零点。 按下启动按扭，使标准圆锥垂直自由地下降，沉入砂浆中时间掌控在10秒后读出沉入量。 每次试验完毕后，必需在仪器设备情况表上登记仪器使用情况。注意事项： 试验在进行过程中不得离开或与人闲谈。 非试验人员不得使用本仪器。 每次使用后，应洗净擦干。简介：该仪器广泛运用于建筑工地，道路局，质监局，科研院校等检测讨论单位。用来测定砂浆的流动性（一般流动性又称为稠度），砂浆的稠度是用确定几何形状和重量的标准圆锥体以其自身的重量自由地沉入砂浆混合物中沉入的厘米数来表示。参数： 沉入深度：O14.5厘米。 沉入体积：0229.3立方厘米。zui小刻度值（沉入深度）：1毫米。 圆锥角：30、 高度：145毫米。 锥座直径：77.72毫米。 锥体与滑杆合重：3002克。外形尺寸：360300920、结构：仪器紧要由底盘、支架、数显标尺、标准试锥（连刻度尺）和盛料容器构成。底盘和立柱使用键、弹簧垫圈和螺母连接在一起。横臂上由两个紧定螺钉分别掌控它在立柱上上下滑动和刻度尺在它上面滑动。松开立柱上的左边紧定螺钉，横臂可以上下移动，然后固定在所需的位置上。数显标尺在任意位置可调零，标准试锥体的垂直沉入深度可以直接在标尺读出。
