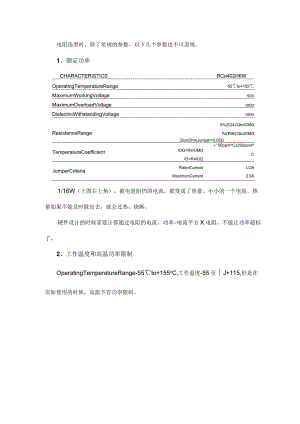

电阻选型时，除了常规的参数，以下几个参数也不可忽视。1、额定功率CHARACTERISTICSRCo402II6WOperatingTemperatureRange-55to+155MaximumWorkingVoltage50VMaximumOverloadVoltage100VDielectricWithstandingVoltage100V5%(E24)IQtoIOMQResistanceRangel%(E96)ItoIOMZeroOhmJumper<0.05TemperatureCoefficientIOQ<RIOMI<RIO÷100ppmoC±200ppmoCJumperCriteriaRatedCurrentLOAMaximumCurrent2.0A1/16W（上图右上角），被电阻阻挡的电流，都变成了热量。小小的一个电阻，热量如果不能及时散出去，就会过热、烧断。硬件设计的时候需要计算通过电阻的电流，功率=电流平方X电阻，不能让功率超标了。2、工作温度和高温功率限制OperatingTemperatureRange-55to+155oC,工作温度-55至J+115,但是在实际使用的时候，高温下有功率限制。1.-Fig.4Maximumdissipation(Prnax)inpercentageofratedpowerasafunctionoftheoperatingambienttemperature(Tamb)在规格书的后面有一个功率和温度的曲线，+70度以后，就需要降功率使用To到了+155度的极限温度时，功率要降低到几乎为0才行。原因很简单，如果高温下还是满功率运行，温度就会越升越高，很快超出最高温度，就烧掉了。3、最大工作电压CHARACTERISTICSRCo402II6WOperatingTemperatureRange-55Cto+l55CMaximumWorkingVolcageSOVMaximumOverloadVoltage100VDielectricWithstandingVoltagelV5%(E24)IQtoIOMQResistanceRangeI%(E96)IQtoIOMZemOhmJumperV0.Q5QTemperatureCoefficient0<RIOMQIQ<RIO±100ppnV0C±2pp110CJumperCnteriaRatedCurrentI.OAMaximumCurrent2.0AMaximumWorkingVoltage50V,MaximumOverloadVoltage100Vo分别是最大工作电压和最大过载电压。这两个参数是针对瞬间峰值电压的。如果持续50V,早就超过电阻的额定功率了。平时设计的时候，根据实际工作功率来控制电压不要超标，就可以了。如果电路有毛刺，就需要考虑峰值有没有超标。4、温漂CHARACTERISTICSRC04021/16WOperatingTemperatureRange-55to+155MaximumWorkingVoltage50VMaximumOverloadVoltage100VDielectricWithstandingVoltage100V5%(E24)IQto10MResistanceRange1%(E96)IQto10MZemOhmJumper<0.05TemperatureCoefficientIOQ<RIOMQIQ<RIOQ±100ppmoC±200ppm0CJumperCriteriaRatedCurrentMaximumCurrent1.0A2.0ATemperatureCoefficient,10<R10M±100ppm°Co折算下来是温度每变化一度，电阻值变化万分之一。万分之一不多，不过如果工作温度从-50。C升高到+50°C,电阻值就要变化1%,和精密电阻1%的误差相当了。如果需要在温度变化大的场景里使用精密电阻，就需要注意这里了。5、编带方式KODUcT三rackingSTnfRHiCxmenskxQuantttymrco*nP9ftPfRf<4例CF(2Mwj/F.Hul>yp¾三R<QOQOt>XWODtrvb有些工程师设计的时候，会把物料编码写的非常详细，精确到编带方式。虽然0402的电阻有三种编带方式，但平时用的主要都是7寸盘，每盘IOk个。如果写成大卷的了，可能不好买，也可能有些贴片厂的飞达装不下。6、零欧姆电阻阻值OperatingTemperatureRange-55OCtC+I55MaximumWorkingVoltage50VMaximumOverloadVoltage100VDielectricWithstandingVoltagelV5%(E24)IQtoIOMQResistanceRangeI%(E96)IQtoIOMQZeroOhmJumper<0.05QCHARACTERISTICSRC04021/16WTIOQ<R<IOMQ±100PPm/°CTemperatureCoefficientIQ<RWOQ±200PPm/°CjumperCriteriaRatedCurrent1.0AMaximumCurrent2.0AO欧姆电阻，并不是绝对的0欧姆，。这个数没办法计算的，所以误差和功率，都和普通电阻不一样。误差是V0.05Q,功率不计算，只计算通过的电流。0402的0欧姆电阻额定电流是1Ao硬件设计的时候，如果在电源线上串联0欧姆电阻，一定要算清楚电流。
