    2022年注册电气工程师(供配电)《专业基础考试》真题及详解【完整版】.docx

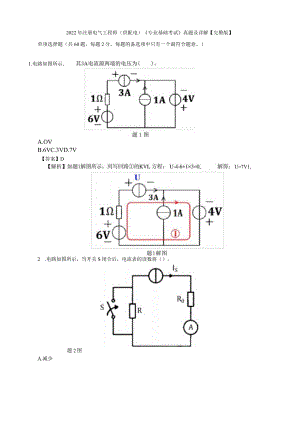

    2022年注册电气工程师(供配电)专业基础考试真题及详解【完整版】单项选择题(共60题,每题2分。每题的备选项中只有一个最符合题意。)1.电路如图所示,A.OVB.6VC.3VD.7V【答案】DU=7V1,2 .电路如图所示,当开关S闭合后,电流表的读数将()。题2图A.减少B.增大C.不变D.不确定【答案】C【解析】如题2解图所示,在开关S断开和闭合后,Is=I均成立,因为理想电流源的输出电流IS不变,故电流表读数I不变。3 .RL=IOQ,RL获得的最大功率PmaX时的电阻RS是()。题3图A.Rs=lB.Rs=OQC.Rs=5D.Rs=【答案】D【解析】如题3解图所示,*="Kf/R川0当心=时I=Is,R1获得最大功率PmX。4 .在求戴维南等效电阻时,电压源和电流源分别视为()。A.短路,开路B.开路,短路C.开路,开路D.短路,短路【答案】A【解析】求戴维南等效电阻时,应该把电流源和电压源置零。电压源置零:Us=O,相等于电压源短路;电流源置零:Is=O,相当于电流源开路。5.电路如图所示,题5图A.-2OVB.+20VC.-IOVD.+IOV【答案】B【解析】按节点电压法,设图中1、2、3点的电位分别是:V1V2>V3o由图:V1=-6V,V2=12V,V3=-Uo根据流进3点的电流和流出3点的电流相等,列式:0=5+V320+(V3-V2)8o即:0=5-u20+(u-12)8,故可得:u=20V<,6.电路如图所示,已知Is=2A,L=lH,C=2F,R=10Q,开关S闭合前电路处于稳态,在t=0时S闭合,此时Ug(O+)为()oA.OVBJOVC.20VD.-20V【答案】C【解析】(1)换路前I=O-,电感L和电容C处于稳态,L短路,C开路。(2)换路后t=0+,电感L是电流源,其大小为it(O+)=k;电容C是电压源,其大小为UC(O+)=IsRoUC(O+) = "RUR(O)题6解图(b) t=04时刻故:ug(0+)=uc(0+)=IsR=2× 10=20V o7.电路如图所示, 时电容的电压为(Us =3V,C=14F,R1=2Q,R2=4Q,换路前稳态,开关S在t=0闭合,在GO)oA.3(l-e-2t)VB.3VC.3(l-e-0.5t)VD.3e-21y【答案】B【解析】按三要素法求解。按照换路定律,uc(0+)=uc(0-)=Us=3Vo题7解图(a)t=0_时刻(2)t=时,电容C开路。故uc()=3V°题7解图(b)t=时刻(3)t>0时,t=RC=24=0.5so(4)代入三要素法公式:uc(t)=uc()+uc(O+)-uc()e-V=3+3-3eV05=3Vo8.电路如图所示,性质是()o已知端口电压为u=20cos(100t)V,电流为i=4cos(100t÷90o)A,则该端口的A.纯电阻B.电容性C.电感性D.阻感性【答案】B题8图204=-=Z0c/=一=N9()c,电流超前电压90°,故该端口性质是电容性的。2,29 .电路如图所示,电路中的i和电压源发出的复功率分别是()。题9图A.(0.5+j0.5)A,(5÷j5)VAB.(O.5-jO.5)A,(5-j5)VAC.(0.5+j0.5)A,(5-j5)VAD.(O.5-jO.5)A,(5+j5)VA【答案】C【解析】(I)如题9解图所示。根据KVL,分别列出回路和回路的电压方程:I×10+2U1+I×(jlO)-lOZOo=02u1+×g)-u1=0计算得:1=(0.5+j0.5)Ao(jl()Z0oUxLlO题9解图(2)电压源发出的复功率:S=P+jQ=UIcos+jUIsin=UlCOs(0-9J+jUIsin(o4-Oj=10x0.5xcos(0-45°)+jl0x0.5sin(0-45°)二(5-j5)VA10 .电路如图所示的对称三相电路中,线电压为380V,电压表Vl和V2的读数分别是()o.110V,OVB. 220V,OVC. 220V,220VD. 220V,不确定【答案】BUv=OxZ=Oo= Z-120,V1 读数为220V。【解析】(I)对称三相交流电路,中性线电流为0,故:QM测量B相电压,对称三相交流电路,Uv=U)o11.如图所示的RLJC并联电路,I保持不变,发生并联谐振时的条件是(-jC题11图A.B.C.R+jL=C【答案】A【解析】如题11解图所示。40*/IL*71 ImyrT7题11解图写出节点KCL方程:i5-ig+i+iciUUU11.力SRjSLIRjLJJC并联谐振,叨耻和班U同相位,三三r÷>c>虚部为0,故:y+/(oC=°。tJUjL.2L因此,-jsC,选项A正确。旌,L12 .已知非正弦周期电压u(t)=40cosot+20cos(3ot)V,则它的有效值是()。A.2000vB.40VC.1200VD.100OV【答案】D13 .在方向朝西的磁场中有一条电流方向朝北的带电导线,导线将受到()。A.向下的力B.向上的力C.向西的力D.向东的力【答案】B【解析】左手定则:伸出左手,磁场线垂直穿过手心,四指指向电流方向,那么显然大拇指指向该平面的正上方,导线将受到向上的力。14 .在恒定电场中,电流密度的闭合面积分等于()。A.电荷之和B.电流之和C.非零常数D.0【答案】D【解析】在恒定电流场中,从任一封闭面或点流出的电流的代数和为零,或流进的电流等于流出的电流,也就是说电流是连续的,因此,称为电流连续性原理。15 .20mm微波的频率是()。AJOOMHzB.15GHzC.400MHzD.73GHz【答案】BV3×IO8【解析】波长乘以频率等于波速。贝【J:f=-=-=I5×)09Hz=15GHz20x10-316 .真空中,半径为Iomm的长直导线通有I=IOA的电流,则距离3m处的磁场强度为()。A.0.53AmB.I.06AmC.0.18AmD.0.27Am【答案】A【解析】使用安培环路定理求磁场强度,导线半径Iomm是干扰条件。S)Hdl=Yl=>2rH=InH=LJ2r代入数据可得:H=0.53An2r2×317 .关于库仑定律中,两个点电荷(Ql和QD之间的相互作用力,说法正确的是()。.正比于两者电量的乘积B.正比于两者电量的平方C.反比于两者电量的平方D.正比于两者距离的平方【答案】A【解析】根据库仑定律的公式:F=-lo4?-可知,F与QiQz的乘积成正比,与两者距离的平方成反比。18 .关于电介质,说法正确的是()。A.良导体B.导电能力差的导体C.导电能力好的绝缘体D.导电能力差的绝缘体【答案】D【解析】电介质是能够被电极化的绝缘体。电介质的带电粒子是被原子、分子的内力或分子间的力紧密束缚着,因此这些粒子的电荷为束缚电荷。在外电场作用下,这些电荷也只能在微观范围内移动,产生极化。在静电场中,电介质内部可以存在电场,这是电介质与导体的基本区别。19 .已知稳压管Dz稳定电压为6V,Dz2稳定电压为9V,则电路输出电压Uo为()。题19图A.3VB.6VC.9yD.12V【答案】B【解析】由电路结构可知,DZl和DZ2均反偏,且外加电压大于它们的反向击穿电压,由于DZl的击穿电压小,故DZl优先击穿,击穿后,形成6V的稳压值;此时DZ2两极电位差为6-O=6Vv9V,导致DZ2不能被击穿。故输出电压Uo=6V.20 .测某电路几个三极管各电极电位如下:工作在放大区的是()oA.Uge=0.7V,UcE=OJVB.Ug=4V,Uc=4.3V,UE=4.6VC.Ug=-2.3V,Uc=3V,Ue=-3VD.Ug=lV,Uc=7V,UE=2V【答案】C【解析】放大区的条件是发射结正偏(对于NPN:UBE=O.7/0.2V,对于PNP:UBE=-0.7/0.2V,硅管为0.7V,错管为0.2V)、集电结反偏(对于NPN:UBC<0,对于PNP:UBC>0),满足放大区条件的三极电位关系后,UCE必然会大于IV,根据选项给定的数据,只有C项符合放大条件:UBE=-23-(-3)=0.7,UBC=-5.3,UCE>1Vo21 .欲满足UO=(Uin+uij的关系,贝曲1、R2、RF的阻值必须满足(R RF8 .Ri=R2=2RFC.R2=Rr=2R1D.R1=Rp=2Rz【答案】A【解析】据“虚短”“虚断”简化电路如图所示,根据KCL方程可得:凡R2R整理得:%=-×R+-×R只有当R=Rl=R2时才能满足要求。22 .射极输出器中,=100,Rs=40Q,Rp=100kQ,RE=1.5kQ,rbe=0.95kQ,则电压放大倍题22图A.Au=O.99,ri=6O.4k,ro=9.9QB.Au=9.9,ri=60.4k,ro=9.9kC.Au=0.99,r1=6O.4k,ro=9.9kQD.Au=9.9,ri=6O.4k,ro=9.9Q【答案】A【解析】方法(1):射极输出器是共集放大电路,放大倍数近似是1,输入阻抗大,输出阻抗小,根据该特点,A项符合要求。方法(2):微变等效电路如题22解图如下:故放大倍数:(1 + B)凡%+。+。)号101x1.50.95 + 101×1.5= 0.99ft输入电阻:in=R8/+(1+)R=1001/0.95+101×1.5=60.4kon.r.+Rh/950+40CrdC输出电阻:r=R上二_-h00/9.74°Bl+1+KX)故A项符合要求。23 .已知U;=-2V,则输出电压Uo等于()。A.8VB.-8VC.4VDTV【答案】C【解析】根据“虚短”“虚断”可列式:U4=U4=UO=2VUa.=UA=OVyAj根据分压公式及Rl=R2=2k2,得a点电压U。=2Uoa=-4Voit一一4根据节点电流,=-,MM0=_LR=-X3=4VR4Ra&324.LM1877N-9为2通道低频功率放大电路,单电源供电,最大不失真输出电压的峰值UoPP=U;=(Ucc-6)V,开环电压增益为70dB.如图所示为LMI877N-9和一个通道组成的实用电路,电源电压为24V,C1C3对交流信号可视为短路,R3和C4起相位补偿作用,负载为8Q。设输入电压足够大,电路的最大输出功率POm和效率n分别是()o题24图A.Pom9W,78.5%B.Pom9W,58.9%C.Pom5.06W,78.5%D.Pom5.06W,58.9%【答案】D【解析】电路的最大输出功率Pon:-JWVVRL2号,2Rl电路的效率n:=Zt=三x=58.9%44L225 .逻辑函数Y=AB+AC,使Y=I,则A、B、C取值组合为()。A.000B.010C.100D.001【答案】B【解析】将四个答案依次带入逻辑表达式中A、B、C为OlO时,Y=I,因此答案选B项。26 .图示逻辑电路的逻辑运算表达式为()。A-B-&,-yJJ题26图A.Y=A+BB.Y=ABC.Y=1D.Y=O【答案】C【解析】由题意知,Y前41,因此选择C项。27 .图示电路实现的逻辑功能为()。A.半加器B.异或门C.比较器D.同或门【答案】D【解析】由逻辑电路图写出逻辑表达式,F=ABAB=AB+AB是同或运算,选择D项。28 .输入为A、B,同它功能相同的是()。A题28图 可控RS触发器A.B.JK触发器C.可控RS触发器D.T触发器【答案】B三f如题28解图幅,可得:Y=AQ",Y2=BQn,YY1Y3=AOBQ"=AQ*+BQ”。根据D触发器特性:Doi=D=Y3=AQ,+BQ,o输入和输出的逻辑方程和JK触发器的特性方程相同,所以该逻辑电路能够实现和JK触发器同样的功台匕目匕。题28解图29.图小异步时序电路逻辑功能是()O题29图A.八进制加法计数器B.八进制减法计数器C.五进制加法计数器D.五进制减法计数器【答案】C【解析】(1)由异步时序逻辑图可写出逻辑方程:Jo=Q2,Ko=1Ji=Qo'K1=1Jz=QooQi'K2=1将驱动方程代入标准状态方程QP=JQ欣Q”,得到每一个的状态方程:。2。2+K?。2=QQ'QQ+1=JQ+K1Q=QQQ+1=JoQ÷K0O=QQ-(3)列出特性状态转换表:Q2QlQAQ尸Q产Q/000001001010010011011100100000从特性状态转换表可以看出该电路是五进制加法计数器,因此选择C项。30.图示电路实现的逻辑功能是()。A.CP.题30图十二进制计数器B.十进制计数器C.十五进制计数器D.九进制计数器【答案】B【解析】74LS161是异步清零。图中计数器的输出从左到右依次为“QoQiQ2Q3根据图示可得R,=QiQo逻辑电路Q3Q2QiQ3的状态依次为Ooo(三)OoI-OOIo-OolI-OIoo-OlOI-OlI(三)IuTOOO-100ITO10。当计数½=1010时,异步清零端RW0,此时计数器归零,重新开始计数,因此该电路为十进制计数器。31 .中性点不接地系统发生单相短路,线电压()。A.相位发生变化,幅值不变B.幅值变C.相位、幅值都变D.相位、幅值都不变【答案】D【解析】如题31解图所示,中性点不接地系统,L1相发生单相接地故障时,故障相对地电压:UL1-c=(),UL2-C=UL2-Li,UL3-g=UL3-L1o线电压ULl-L2、UL2-L3>UL3-L1和不发生单相接地故障时一样。题31解图32 .关于桥式接线,主接线正确为()。A.内桥方便于电源进线故隙时两台变压器并列B.外桥方便于电源进线故障时两台变压器并列C.内桥方便于电源进线故障时两台变压器分列D.外桥方便于电源进线故障时两台变压器分列【答案】A【解析】当电源进线故障时,内桥接线方便切除进线故障,且两台变压器不需要进行切换,进线故障时可并运行。33 .某型电流互感路S为20VA,二次电流为5A,准确度等级为0.5,其负荷阻抗上限和下限分别为()。A.0.6C、O.3QB.1>0.4C.0.8Q、0.2D.0.8Q、0.4Q【答案】C【解析】额定负载阻抗:Z=SIy2=2052=0.8Qo(2)依据电流互感器和电压互感器选择及计算规程(DL/T866-2015)第4.3.1条,电压(电流)互感器的负载一般要求在额定负载容量的25%100%范围内,过大或过小,互感器误差都将增大。故其负荷阻抗上限和下限分别是:0.8Q、0.2Qo34 .电压互感器二次绕圈不可以()oA.开路B.短路C.接地D.串联熔断器或断路器【答案】B【解析】电压互感器本质上是利用降压原理进行电压测量,此时二次侧电流变大,不能短路。电压互感器二次绕组开路运行,为了人身和设备的安全,需接地处理;而且为了防止短路,可串熔断器,当发生短路时熔断器即可熔断,保证二次绕组工作在开路状态。35 .关于3533OkV电压等级的油浸式电力变压器现场大修,下列错误的是()。A.运行中的变压器承受出口短路,经综合诊断分析可考虑大修B.变压器大修周期一般应在5年以上,不超过10年C.变压器出现异常状况或经试验判明有内部故障时,应进行大修D.设计或制造中存在共性缺陷的变压器可进行针对性大修【答案】B【解析】根据电力变压器检修导则(DIT573-95)第3.L1条规定,一般在投入运后的5年内和以后每间隔10年大修一次。36 .有关电压互感器的校验,正确的是()oA.只校验热稳定,不校验动稳定B.只校验动稳定,不校验热稳定C.不需校验动稳定和热稳定D.热稳定和动稳定都要校验【答案】C【解析】电压互感器并联线路中用来测量电压,正常开路运行,线路故障时没有短路电流流过电压互感器,所以不需校验热稳定和动稳定。A.29.5kA37 .取Sg=IOoMWA,Ug=0.4kV时,发电机和变压器的电抗标幺值如下图所示,当图示网络中f点发生三相短路时,短路点的短路电流为()。题37图B.24.8kAC.21.5kAD.14.3kA【答案】A【解析】(1)短路总电抗标么值:Xx*=xa"+xL*+xr*=l.5+3.2+0.2=4.9o(2)变压器OFkV侧发生短路时,f点的三相短路电流为:SR100=4=°4=29.5kAX日隆.4.938 .某无穷大电力系统如图所示,SgnOoMWA,两台变压器分列运行下点kT点的三相短路电流的标幺值为()oIOkV架空线WL=2kmXz=O.38。/Iunk-1k-20.38kVSCB9-1010 ujk%=5% T1SCB9-1000/10u4%=5%题38图O.38kVA.1.176B.1.114C. 1.302D. 1.449【答案】D【解析】(Dk-1点发生短路时,短路路径由电力系统和架空线组成,计算k-1点短路的总电抗标幺值:电力系统的电抗标幺值:X9=SgZSs=100/=0»S00架空线WL的电抗标幺值:Xl.=X/消=(2X0.38)×而尹0.69(2)k-1点发生短路时,三相短路电流标幺值为:IkvXa Xs Xl. 0÷0.69-= 1.44939.关于高压负荷开关,以下说法正确的是()。A.具有可见断点和灭弧装置B.无可见断点,有灭弧装置C.有可见断点,无灭弧装置D.没有可见断点和灭弧装置【答案】A【解析】高压负荷开关具有简单的灭弧装置,因此能通断一定的负荷电流和过负荷电流。高压负荷开关可以隔离电源,有明显的断开点。40.雷电过电压不包括()。A.感应雷过电压B.高电位引入C.直接雷过电压D.谐振过电压【答案】D【解析】如题40解图所示。过电压包括雷电过电压和内过电压。其中,雷电过电压包括直击雷过电压、感应雷过电压、侵入雷电波过电压。谐振过电压属于内过电压。iik 1直击雷过电压 (雷电过电压感应雷过电压. 侵入雷电波过电压f长线电容效应ICE频过电压不对称接地故障 I甩负荷暂时过电压内过电压纬枇港埠(消弧线圈补偿网络的线性谐振 次田的叱传递过电压谐振过电压铁磁谐振鬻鬻 E 电磁式电压互感器饱和I参数谐振一一发电机同步或异步自励磁r开断电容器组过电压操作电容负荷过电压开断空载长线过电压L关合(重合)空载长线过电压:开断空载变压器过电压操作过电压操作电感负荷过电压,开断并联电抗器过电压i开断高压电动机过电压解列过电压间歇电弧过电压:题40解图41 .发动机主磁极数为2,电网频率f=60Hz,则转速为()oA.1500rminB.1800rminC.3000rminD.3600rmin【答案】D【解析】已知极数2p=2,故极对数P=IO同步机的转速为:ns=60fp=60×601=3600(rmin)o42 .一台20kW、230V的并励直流发电机,励磁回路的阻抗为73.3Q,电枢电阻为0.156Q,机械损耗和铁耗共IkW,则电枢回路电流为()。A.90.1AB.87.0AC.128AD.99.9A【答案】A【解析】直流并励发电机:UxIy=PNo电枢回路电流:IaV=Iy+Ir=P/Ux+Uy/R;=20x103230+23073.3=90.1A。43 .高压负荷开关,校验热稳定电流为()oA.三相短路冲击电流B.三相短路稳定电流C.三相冲击电流有效值D.计算电流【答案】B【解析】校验高压电器和导体的热稳定时,应计算短路电流交流分量在0、t2s和ts的数值,t为短路电流持续时间。因此校验热稳定电流为三相短路稳定电流。44 .三相异步电动机等效电路中等效电阻R2上消耗电功率为()oA.气隙功率B.转子损耗C.电磁功率D.总机械功率【答案】B【解析】利用三相异步电动机的T型等效电路来分析电动机稳态运行时的功率关系,三相感应电动机从电源输入的电功率为儿其中一小部分将消耗于定子绕组的电阻而变成定子铜耗PCUL一小部分由于磁滞、涡流而消耗于定、转子铁心中的铁耗PFc,由于转子铁心中磁通变化频率很低,转子铁耗很小,所以铁耗主要是定子铁耗,输入的功率扣除定子铜耗和铁耗后,余下的大部分功率将借助于气隙旋转磁场的作用,从定子通过气隙传送到转子,这部分功率是借助电磁感应作用实现传递的,故称为电磁功率。45 .某变电所有一台变比为10±2X2.5%0.4kV容量为88OkVA的降压变压器,归算到高压侧的变压器阻抗为Z=2.95+j4.8(Q),变压器低压侧最大负荷为640+jl80(kVA),最小负荷为470+jl80(kVA),变压器低压母线要求恒调压保持0.妹V,满足该调压要求的变压器分接头电压为()0A.100OOVB.10250VC.9750VD.9500V【答案】C【解析】(1)高压侧提供的电压:U,=UPaRT+QaX=100.6402.95÷0.180×4,8=97248kvvImaxvzIihm»t一二人.-Q"TOJ”.95川80*4.8Vf11imin*fUlmin(2)选择分接头11tQ7248Ufmax=3Uv=-×0.4=9.7248kVzmaxUin0.411t9775U=_L×7=-X0.4=9.775kV/UnUi2'0.4(3)取平均值:Uf=""=9.7248+9.775=97499kv工975kv=9750V46 .电流互感器一次侧端子标注为吟、P第二次侧端子标注为&、S2,则正确接线应为()oA. 一次侧电流从Pl流向P2,二次侧电流从Sl流向S?B. 一次侧电流从Pl流向P2,二次侧电流从S2流向SlC. 一次测电流从Pz流向B,二次侧电流从Sl流向S2D. 一次侧电流从P2流向H,二次侧电流从S2流向Sl【答案】B【解析】电流互感器的一次侧电流是从PI端子进入,从Pz端子出来;即Pl端子连接电源侧,p2端子连接负载侧。电流互感器的二次侧电流从Sl流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求Sz端子接地。47 .同步电动机的功率因数等于1时,减小励磁电流:()。A.电机吸收无功功率,功角增大B.电机吸收无功功率,功角减小C.电机释放无功功率,功角增大D.电机释放无功功率,功角减小【答案】A【解析】如题47解图所示。根据V形曲线,减小励磁电流电机吸收无功功率。题47解图同步电动机的V形曲线有功功率不变的条件下,减小励磁电流则磁场减弱,空载电动势减小,根据同步电动机有功功率特性公式,要保持有功不变。Pe=InEOUSin3xa,既减小,Pe不变,则功角5增大。48 .单相短路的故障系统有()。A.正、零序分量B.正、负序分量C.零、负序分量D.正、零、负序分量【答案】D【解析】单相短路故障系统有正、负、零序分量。三相短路只有正序。不对称短路均有正序和负序。接地短路除了有正序负序外,还有零序。49 .断路器在送电前,运行人员应对断路器进行拉、合闸和重合闸试验一次,以检查断路器()。A.动作时间是否符合标准B.三相动作是否同期C.合、跳闸回路是否完好D.合闸是否完好【答案】C【解析】运行人员对断路器进行拉闸,合闸和重合闸试验一次,主要是检查合、跳闸回路是否完好,校验断路器操作机构是否正常。50.一台Yd连接的三相变压器Sx=3150kVA,UNU2N=35kVIokV,则变压器二次侧额定电流为).A.60.6AB.315AC.105.0AD.181.9A【答案】D【解析】变压器二次侧额定电流计算如下:Sw=y3U1wIw=y3U2LSN _ 3150血二氐I。18I.9A51.电动机在运行中,当电动机上的负载减小时:()。A.转子转速下降,转差率增大B.转子转速下降,转差率不变C.转子转速上升,转差率减小D.转子转速上升,转差率不变【答案】Ci-TTGD-dn【解析】(1)运动方程式:T-T1='L375山负载减小前,稳定运行时mfiS1=T3 ;负载减小后,稳定运行时(号=0:T:=Tl负载减小之前.,电动机工作于B点;负载减小之后,电动机工作于A点;速度上升。感应电动机,52 .连接组别为Dy接线的变压器,一次匝数与二次匝数之比为a,一次绕阻额定电压与二次绕阻额定电压之比为()oA.BC.aD.3a【答案】B【解析】一次匝数与二次匝数之比为a,则一次侧和二次侧相电压之比为:U吧N=aUph2N对于Dy接线变压器,一次绕阻额定电压与二次绕阻额定电压之比为线电压之比,即:U 2N 6×U LNUn53 .某水轮发电机工作频率为50Hz,同步转速为200min,请问磁极数为()。A.1OB.20C.3OD.40【答案】C【解析】no=60fp,200=60×50p,p=15,级数:2p=2×15=30o54 .一台并励直流电动机拖动一台他励直流发电机,当电动机的电压和励磁回路的电阻均不变时,若增加发电机输出的功率,此时电动机的电枢电流L和转速n将()。AJ8增大,n下降BJ4减小,n增高CI8增大,n增高DJ4减小,n降低【答案】A【解析】直流发电机是直流电动机的负载。直流发电机功率增加,直流电动机轴上负载增大。以他励直流电动机为例,T=CDl,磁通不变的情况下,电枢电流Ia增加。IR他励直流电动机,=()一右/,转速n下降。55 .感应电机起动时,降低起动电压,启动过程中比电动机正常启动时候()。A.起动转矩上升,起动电流下降B,起动转矩上升,起动电流上升C.起动转矩下降,起动电流上升D.起动转矩下降,起动电流下降【答案】D【解析】起动电流和起动电压成正比,IqPi;电动转矩和起动电EE的平方成正比,TCrU2。56 .变电所低压侧有功计算负荷PjS为880kW,cos=0.7,使cos6提高到0.98,配电线路的()。A.Ijs下降,PS不变RljS不变,Pjs下降CljS下降,PjS下降DJg不变,F不变【答案】A【解析】印由负载决定,补偿前后负载RtjOL上的电压U不变,睡小变。(2)补偿前,配电线路的计算电流Ijs=h;补偿后,配电线路的计算电流Is=I。由题56解图可见,IjS下降。题56解图57.变压器空载试验测的数据,用于()。A.励磁阻抗及铁芯损耗B.原边漏抗及铁芯损耗C.副边漏抗及副边电阻D.励磁阻抗及副边电阻【答案】A【解析】开路试验又称空载试验,试验时二次绕组开路,一次绕组加上额定电压,测量此时变压器的一次电压、一次电流和输入功率,由此即可算出变压器的激磁阻抗。额定参数:Px=8. 5kW, Uy=220V, ny=1200rmin, Iy=IOA, I3Ix=5, 那么,电动机起动转矩为()。58.一台笼型异步电动机,归算后的转子电阻为0144Q,A.80.5NmB.59.6NmC.41.6NmPN _ 8.5×10= 67.68NmD.67.1Nm【答案】A【解析】额定转矩:1200T1N6O2602启动转矩一般是12倍的额定转矩,只有选项A满足要求。59 .图示电力系统,额定电压为IIokV双回输电线路,变电所中装有两台三相110/1IkV的变压器。每台容量为15MVA,其参数为:ZPo=40.5kW,ZPs=128kW,V2%=l().5,I0%=3.5,求两台变压器并联运行时,它们的励磁功率为(晨15MVA题59图A.0.8+jl.05MVAB.O.8+jlO.5MVAC.().()8+jl().5MVAD.O.O8+jl.O5MVA【答案】D【解析】励磁功率即变压器励磁损耗,为P0+jZQo,根据变压器的F型等效电路,两台变压器并列运行时,励磁绕组均为额定电压。(3 5、=2 40.5×10-3+-×15 = 0.081+ /I.05MVAI100 J两台变压器并列运行时.,它们的励磁功率为:2(+y)=2f÷j-SI(X)60 .电压偏移的定义为()。A.线路首末端电压的相量差B.线路首末端电压的代数差c.线路首末端电压与额定电压差D.线路首末端电压与实际电压差【答案】C【解析】概念辨析:电压偏移:线路始端或末端电压与线路额定电压的之差,用百分数表示;电压损失:指线路首末端电压的代数差,是一个标量;电压降落:线路首末两端电压的向量差。
