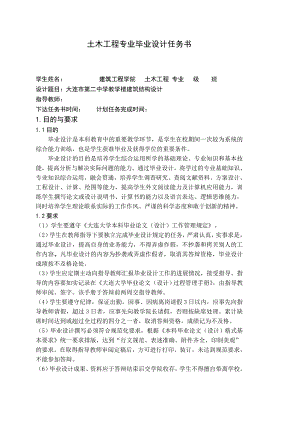

土木工程专业毕业设计任务书 学生姓名： 建筑工程学院 土木工程 专业 级 班设计题目：大连市第二中学教学楼建筑结构设计指导教师： 下达任务书时间： 计划任务完成时间：1.目的与要求1.1目的毕业设计是本科教育中的重要教学环节，是学生在校期间一次较为系统的综合能力训练，也是学生获准毕业及获得学位的重要条件。毕业设计的目的是培养学生综合运用所学的基础理论、专业知识和基本技能，提高分析与解决实际问题的能力。通过毕业设计，将学过的专业基础知识、专业知识综合运用，融会贯通，培养学生调查研究、查阅文献资料、方案设计、工程设计、计算、绘图等能力，提高学生外文阅读能力及计算机应用能力，训练学生撰写论文或设计说明书、计算书的能力以及语言表达、逻辑思维能力，同时培养学生理论联系实际的工作作风、严谨的科学态度和敢于创新的精神。1.2要求（1）学生要遵守大连大学本科毕业论文（设计）工作管理规定。（2）学生在教师指导下要独立完成毕业设计规定的任务，严肃认真，实事求是，通过毕业设计，提高自身的业务能力，不得弄虚作假，不抄袭和拷贝别人的工作内容。凡毕业设计的内容为抄袭或弄虚作假者，取消其答辩资格，毕业设计成绩按不及格论处。（3）学生应定期主动向指导教师汇报毕业设计工作的进展情况，接受指导。指导的内容要如实记录在大连大学毕业论文（设计）过程管理手册，由指导教师审阅、签字。该手册于答辩前两周交指导教师。（4）学生要遵守纪律，保证出勤，因事、因病离岗请假3日以内，应事先向指导教师请假，超过3日者，应事先向教学院长请假，否则按缺席处理。累计缺席时间达到或超过全过程的四分之一者，取消答辩资格，成绩记为不及格。（5）毕业设计撰写必须符合规范化要求，根据本科毕业论文（设计）格式基本要求统一要求排版，达到“行文规范、表述准确、附件齐全、印制美观”的要求。在取得指导教师审阅定稿后，方可进行打印、装订。未达到规范要求，不能参加答辩。（6）毕业设计成果、资料应于答辩结束后交学院收存，学生不得擅自带离学校。2.设计条件与依据1.1场地自然条件（1）常年主导风向：夏季为东南风，冬季为西北风；（2）地下水位在-4m以下，地下水无侵蚀性；（3）冬季土壤冻结深度-0.8m；（4）抗震设防烈度为8度；（5）地基土构成：回填土2060cm，不宜作天然地基，r=16kN/m3；粘土厚180250cm，地基承载力fk =200KN/m2 ， r=18kN/m3；强风化岩，地基承载力fk=350 KN/m2；（6）场地土为类。1.2建筑设计标准（1）设计条件与依据a. 依据给定的建设场地和建筑平面图；b. 建筑设计应符合国家现行的民用建筑通则等有关制图标准及统一模数标准。（2）建筑设计标准a.层数：多层及高层；b.耐火等级：二级；c.结构形式：框架结构；d.装修标准：自定。3.完成内容3.1建筑部分（1）写20003000字的建筑设计说明书及构造作法；（2）需完成的图纸内容：（均采用1#或2#图纸、计算机绘图，平面构图均衡、图样布局合理、图中尺寸标示规范、整洁干净）a 平面图：1：100，包括首层、标准层和顶层等需要表达的平面；b 立面图：1：100/1：150，23个；c 剖面图：1：100，不少于2个（要有一个楼梯剖面）。要求：a 平面图外围尺寸三道，内部尺寸12道，一层平面图标注标高；b 剖面图应标出标高值，层高尺寸线，洞口高及总高尺寸线；c 立面图标出窗高及立面分割要素的标高。3.2结构部分（1）完成结构计算书，内容：a 阐述结构选型原理、结构布置原则、构件截面尺寸的确定方法；b 一榀框架结构计算：计算简图、荷载计算、内力分析、内力组合、框架梁柱配筋计算；c 屋面板或标准层楼板配筋计算（至少计算四种类型的板）；d 基础设计与计算；e 楼梯计算；f 结构构造设计；g 框架结构变形验算；h 框架结构抗震验算。（2）完成图纸内容：a 基础平面布置图1：100、基础详图1：20；b 标准层楼板结构平面布置图：1：100；c 屋面板结构平面布置图：1：100；d 一榀框架配筋图：1：20；e 局部构造配筋图：1：10；（任选）f 楼梯配筋图：1：20 和1：30；g 在利用结构计算软件PKPM进行框架计算的基础上，绘出标准层梁、柱配筋图1：100，熟悉并掌握结构图平面表示法。3.3其他要求（1）计算机绘制建筑、结构图；（2）必须独立完成五千印刷符号以上的专业外语资料翻译（要求与所学外语语种一致,外文资料必须是复印件）；（3）中文摘要、英文摘要、目录、建筑设计说明书、结构设计计算书、参考文献、附件、英译汉等内容的撰写格式要求详见大连大学毕业设计管理手册；（4）成果以打印、光盘各一份的形式上交。4.参考资料1住宅设计规范（2003年版）GB 50096-1999 M. 建筑工业出版社2建筑设计资料集M. 建筑工业出版社 .第二版2005.93周果行. 房屋结构毕业设计指南M.中国建筑工业出版社. 2004年9月第一版4建筑制图标准GB/T50104-2001 M. 建筑工业出版社5同济大学等. 房屋建筑学M. 建筑工业出版社. 2005.9 6建筑模数协调统一标准GBJ 2-86 M. 建筑工业出版社7民用建筑设计通则GB50352-2005 M. 建筑工业出版社 .2005.98房屋建筑制图统一标准GB/T50001-2001 M. 建筑工业出版社.20039建筑设计防火规范 GB50016-2006 M. 计划出版社10高层民用建筑设计防火规范（2001年版）GB5004595(2001年版) M. 计划出版社11 结构力学 第二版 北京：高等教育出版社12 东南大学，天津大学，同济大学混凝土结构设计原理北京：中国建筑工业出版社，2002 13 吕西林.高层建筑结构M.武汉理工大学出版社. 2003年7月第2版14中华人民共和国国家标准，建筑结构荷载规范GB50009-2001. 北京：中国建筑工业出版社. 2002年15中华人民共和国国家标准，混凝土结构设计规范GB50010-2002. 北京：中国建筑工业出版社.2002年16中华人民共和国国家标准，建筑地基基础设计规范GB50007-2002. 北京：中国建筑工业出版社. 200217中华人民共和国国家标准，建筑结构抗震规范GB50011-2001. 北京：中国建筑工业出版社.200118中国有色工程设计研究总院.混凝土结构构造手册M.中国建筑工业出版社. 200319国家建筑标准设计图集03G101-1. 中国建筑标准设计研究所出版.200320国家建筑标准设计图集04G101-4. 中国建筑标准设计研究所出版.200421国家建筑标准设计图集03G101-2. 中国建筑标准设计研究所出版.200322国振喜等.实用混凝土结构构造手册（第三版）M. 中国建筑工业出版社. 2005.8 大连大学建筑工程学院Xxx大 学本科毕业设计开题报告论 文 题 目：大连市第二中学教学楼建筑结构设计学 院： 建筑工程学院 专 业 、班 级： 土木工程 学 生 姓 名： 指导教师（职称）： 年 月 日 毕业设计开题报告要求开题报告既是规范本科生毕业设计工作的重要环节，又是完成高质量毕业设计的有效保证。为了使这项工作规范化和制度化，特制定本要求。一、选题依据1.设计题目及设计领域；2.应用现状和发展前景。二、设计内容1.设计的主要内容；2.提交的设计成果。三、设计工作安排1.拟采用的主要设计方法或设计方案；2.设计工作进度计划。四、文献查阅及文献综述1.参考文献；2.文献综述。学生应根据所在学院及指导教师的要求阅读一定量的文献资料，并在此基础上通过分析、研究、综合，形成文献综述。必要时进行调研或实习完成文献综述。文献综述作为开题报告的一部分附在后面，要求思路清晰，文理通顺，较全面地反映出本设计项目的工作基础和内容。五、其他要求1.开题报告应在毕业设计工作开始后的前三周内完成；2.开题报告必须经学院教学指导委员会审查通过；3.开题报告不合格或没有做开题报告的学生，须重做或补做合格后，方能继续设计工作，否则不允许参加答辩；4.开题报告通过后，原则上不允许更换设计题目或指导教师；5.开题报告的内容，要求打印并装订成册。一、选题依据1设计题目：大连市第二中学教学楼建筑结构设计2设计领域：土木工程建筑结构设计3. 应用现状和发展前景：随着我国经济的迅速发展和教育改革的不断深入，城市中新建、改建、加建的学校设施逐步增多。然而，在学校设施的大量建设，空间布局灵活多样的同时，空间品质能否满足教师、学生在校园中的学习、生活要求，成为学校研究中有待探索的课题。教学楼是现代教育的服务设施，像其它社会产品一样，它不可能不经过历史更新与换代过程。教育建筑不同于其他文化性、商业性建筑。它是学生接受知识的场所,应坚持典雅、庄重、自然又具人性化才是其本质特征。近些年，人类社会迎来了继农业经济时代、工业经济时代后的又一个新时代知识经济时代。这意味着智力资源的开发正在成为知识经济社会快速发展的基础，知识的生产成为社会和经济发展的重大推动力。随着知识经济时代对教育的需求急剧增加，近几年我国政府对教育的投入幅度不断加大，各种民间实体也把投资目标转向高等院校。这使得高校的建设面临前所未有的发展机遇。面对新型学校的兴建和现有学校的改造和建设的新形势，学校的管理者和设计师对我国学校的校园规划和建筑设计进行深入的反思越来越显得十分重要。我国现有许多学校均建于计划经济时期，多数校园的建筑布局按学科、院系“小而全”的封闭体系设置，建筑的密度较大而容积率低，教室和实验室的利用率不高，工程技术管网设施复杂，不利于可持续发展。空间上的割裂和孤立，使学科之间缺乏联系和交流，不利于现代学校强调人际交往、学科交流的发展模式。而在这个城市化快速发展的时代里，学校有限的土地资源日益显其珍贵。教育迅速发展，科学技术日新月异，促使新学科、边缘学科不断涌现。如何利用有限的条件满足这些变化和要求，是摆在教育决策者和设计师面前的一个严峻的任务。所以，学校的规划与建筑设计应朝集约化方向发展，使有限的资源，如资料、信息、设施等，为全校所共用这符合市场经济简约、高效和便捷的要求。校园集约化发展，具体表现在两个方面：第一，高密度规划。包括校园整体高密度和教学区建筑的局部高密度；第二，建筑资源的有效利用。要求校园建筑按功能类型进行重组，促使具有公共性质的使用空间为全校所共用，避免重复建设及浪费。密度的提高和资源的高效利用必然使校园建筑的功能向综合性、复合化发展。因此，教育建筑综合体的模式将成为新世纪我国中学建筑发展的趋势。一是集约化的教育建筑：在城市规划和建筑设计领域，集约化是指“城市建筑在占有有限的土地资源的前提下，通过综合组织生活功能和复合空间设计，形成紧凑、高效、有序的功能模式”。在校园的建筑规划上，将有限的校园土地资源集约化使用，使建筑空间呈现聚集效应，以聚集空间结构形成集约化的建筑布局。高校教育建筑的集约化体现在功能组织和空间结构两方面。功能组织的集约化是指在区分各系部或教育环节的各项功能的同一性和差异性的前提下，综合组织教学功能，从而将它们通过建筑空间组合方式有机结合成建筑综合体，集多种功能为一体。如将各系部的公共教学部分和基础实验室统一规划设计，统一管理；把特殊实验室和教师科研相结合，与公共部分有所区别。又如考虑到学生的学习过程的延续性，如上自习和信息查询，可以将教室和信息中心综合设计。空间结构的集约化包括空间功能的集合与空间配置的简约，具有下述特点：空间有序化，通过基于提高效益建筑空间组织的秩序原理来建立有序的空间体系，才能实现教育建筑多种功能并存于一体；空间层次化，集约化教学空间功能的多样性和复杂性，决定了空间设计中应包含从公共到私密不同等级的完整的空间系列。空间层次化和明确的归属感可以提高场所的可识别性，加强使用者的自豪感；空间弹性化，建筑空间结构必须具有弹性，体现在基础技术设施的完善和建筑物结构系统及房间分隔的通用性，以适应灵活变化的要求；空间复合化，封闭的积层式与上下贯通的“动态流动空间”相结合，统筹考虑交通组织和公共活动领域的空间创造，使之趋向于立体化、开放化。二是集约化的建筑新类型教育建筑综合体：大城市综合开发对建筑功能提出综合性和灵活性的要求，城市、建筑、交通一体化成为当代城市设计和建设的一种新趋向。它既要满足人们对城市物质环境和精神生活的高度需求，又要讲求高效、多能、低耗的综合效益。顺应这种发展趋势出现了一种建筑新类型建筑综合体。建筑综合体是由多个使用功能不同的空间组合而成的建筑，又称综合体建筑。其基本形式有：单体式（即只有一栋建筑）和组群式（含有多个建筑）。单体式综合体可以是各层之间的使用功能不同，也可以是一层内各个房间的使用功能不同。组群式建筑综合体是完整的建筑群，各建筑群之间互为多种性质及功能的复合。建筑综合体是对传统建筑类型和功能单元的叠合重组以实现多种功能交叉、并存的空间环境系统。综合体内部多种功能间相互协调平衡、相互激发使得建筑更加能动地发挥其职能和功效，产生更大的经济效益。它可提供比普通建筑更多的服务内容，为更多的对象服务，使环境产生巨大聚合力。集约化教学模式使在校园规划设计方面将具有相同功能和相近属性的建筑适度聚集而形成组团格局，或者因用地紧张将功能不完全相同的单元聚集一体，构成一种新型综合体教育建筑综合体。二、设计内容1. 设计的主要内容：1.1建筑部分（1）写20003000字的建筑设计说明书及构造作法；（2）需完成的图纸内容：（均采用1#或2#图纸、计算机绘图，平面构图均衡、图样布局合理、图中尺寸标示规范、整洁干净）a 平面图：1：100，包括首层、标准层和顶层等需要表达的平面；b 立面图：1：100/1：150，23个；c 剖面图：1：100，不少于2个（要有一个楼梯剖面）。要求：d 平面图外围尺寸三道，内部尺寸12道，一层平面图标注标高；e 剖面图应标出标高值，层高尺寸线，洞口高及总高尺寸线；f 立面图标出窗高及立面分割要素的标高。1.2结构部分（1）完成结构计算书，内容： a 阐述结构选型原理、结构布置原则、构件截面尺寸的确定方法；b 一榀框架结构计算：计算简图、荷载计算、内力分析、内力组合、框架梁柱配筋计算；c 屋面板或标准层楼板配筋计算（至少计算四种类型的板）；d 基础设计与计算；e 楼梯计算；f 结构构造设计；g 框架结构变形验算；h 框架结构抗震验算。（2）完成图纸内容：a 基础平面布置图1：100、基础详图1：20；b 标准层楼板结构平面布置图：1：100；c 屋面板结构平面布置图：1：100；d 一榀框架配筋图：1：20；e 局部构造配筋图：1：10；（任选）f 楼梯配筋图：1：20 和1：30；g 在利用结构计算软件PKPM进行框架计算的基础上，绘出标准层梁、柱配筋图1：100，熟悉并掌握结构图平面表示法。1.3其他要求（1）计算机绘制建筑、结构图；（2）必须独立完成五千印刷符号以上的专业外语资料翻译（要求与所学外语语种一致,外文资料必须是复印件）；（3）中文摘要、英文摘要、目录、建筑设计说明书、结构设计计算书、参考文献、附件、英译汉等内容的撰写格式要求详见大连大学毕业设计管理手册；（4）成果以打印、光盘各一份的形式上交。2. 提交的设计成果：计算书，图纸三、设计工作安排1.在建筑方案基础上，进行建筑设计以及结构设计。2.设计工作进度计划1-3周：撰写开题报告，建筑设计说明书，进行建筑平立剖设计施工图及节点、楼梯详图。4-7周：进行结构计算，主要包括： （1）结构平面布置与荷载计算 （2）构件截面尺寸确定 （3）一榀框架的内力计算 （4）一榀框架的内力组合 （5）一榀框架的配筋计算 （6）板的设计 （7）楼梯设计 （8）基础设计8-11周：绘制结构施工图12 周：编写目录、中英文摘要，完成结构设计计算书13 周：上交毕业设计全部成果，并进行修改14 周：毕业设计答辩四、需要阅读的参考文献参考资料1 住宅设计规范（2003年版）GB 50096-1999 M. 建筑工业出版社. 20032 建筑设计资料集M. 建筑工业出版社 .第二版2005.93 周果行. 房屋结构毕业设计指南M.中国建筑工业出版社. 20044 建筑制图标准GB/T50104-2001 M. 建筑工业出版社.20045 同济大学等. 房屋建筑学M. 建筑工业出版社. 2005.9 6 建筑模数协调统一标准GBJ 2-86 M. 建筑工业出版社.20037 民用建筑设计通则GB50352-2005 M. 建筑工业出版社 .2005.98 房屋建筑制图统一标准GB/T50001-2001 M. 建筑工业出版社.20039 建筑设计防火规范 GB50016-2006 M. 计划出版社.200310 高层民用建筑设计防火规范）GB5004595M. 计划出版社. 200311 史庆轩. 高层建筑结构设计M. 北京：科学出版社. 200612 东南大学，天津大学，同济大学混凝土结构设计原理M 北京：中国建筑工业出版社，2002 13霍达主编. 高层建筑结构设计M. 北京：高等教育出版社，200414梁兴文, 史庆轩主编. 土木工程专业毕业设计指导M. 北京：科学出版社，200215 沈蒲生， 梁兴文. 混凝土设计M. 北京：高等教育出版社，200316 沈蒲生， 梁兴文. 混凝土设计原理M. 北京：高等教育出版社，200317 刘宗仁， 王士川. 建筑工程M. 北京：高等教育出版社， 200318 赵明华， 梁学燕. 基础工程M. 北京：高等教育出版社， 200319 赵明华， 俞晓. 土力学M. 北京：高等教育出版社， 2003 20 丰定国， 王社良. 抗震结构设计M. 北京：高等教育出版社， 200321 李国强, 李杰. 建筑结构抗震设计M. 中国建筑工业出版社. 200822 华南理工大学,浙江大学,湖南大学. 基础工程M. 北京：中国建筑工业出版社 . 200823 龙驭球, 包世华. 结构力学M. 北京：高等教育出版社. 2007附：文献综述（至少3000字）一、前言随着时代的发展，国内外的各类建筑都有了日新月异的变化 教育建筑作为其重要组成部分也必然具有有了这个时代的风格。教学建筑的发展其本质是跟随教学理念教学方针变化而变化的。在我国素质教育成了中小学的主旋律，这更加迫切的需要学校的硬件设施得以完善,学校教学楼的建设更是重中之重。建筑业是我国国民经济建设中重要产业之一，近年来，我国建筑业发展十分迅速，框架结构以坚固耐用而著称，被广泛应用，其结构外表可以设计的多元化，既美观又实用，建筑平面布置灵活，使用空间大，延性较好，所以被广泛应用。我的毕业设计题目是大连市第二中学教学楼建筑结构设计，毕业设计是我们土木工程专业本科教学计划过程中最后的一个环节，对于培养和提高大学生实践能力、加深对所学课程的理解有十分重要的作用，特别是对培养学生综合运用所学知识分析问题，解决问题的能力具有十分重要的意义。该设计是一个中学的多层混凝土框架结构教学楼。教学楼是校园内最为重要的建筑之一，它的质量不仅直接影响到校园的景观、尺度等形式方面，还将直接影响到学校教学、教师办公、学生学习等功能方面，甚至对学生的生命安全也有一定影响。此次毕业设计，包括通过参观、调研等实习手段，掌握设计的各种方案及适用要求、收集图纸资料及技术文献、分析计算、选择方案、绘制施工图、编写设计说明书，并参加毕业答辩。通过这次毕业设计我可以对大学期间所学的知识做一个系统的总结和应用，提高综合知识的应用能力，对所学过的知识得以系统的深化。并培养我独立解决建筑设计、结构设计的内容和步骤，及时掌握建筑施工图、结构施工图纸绘制的方法。也可以使我懂得工程技术工作中所必须的全局观念和经济观点，掌握、了解建筑结构和施工的各项技术、经济指标的来源及功用，设计中应树立理论联系实际的、踏实正确的的设计思想，保持严格认真的科学工作作风。以及培养学生调查研究、综合分析思考能力，以及查阅技术文献、资料和手册、拟定设计方案、计算、绘图和编写设计说明书的能力，为以后的工作打下基础。 二、建筑设计在建筑平面设计中，除应考虑老师提供的具体功能要求外，还应考虑建筑物所必备的基本功能。在平面设计中需要考虑：教室、教师休息室及教师办公室、男女卫生间、门厅、休息厅、走廊及楼梯。各房间所应考虑的内容包括：房间面积、形状、平面尺寸、门窗布置及房间在建筑平面中的位置。建筑剖面设计包括：确定房间的剖面形状与各部分的高度、建筑的层数。根据教学楼的功能及使用要求，剖面形状应采用矩形；各房间的高度包括：室内外地面高差、房间净高、窗台高度、黑板及讲台的高度、门的高度及层高。考虑到构造简单、节省造价、施工方便等因素，一般采用平屋顶；屋面做法应考虑其防水、保温及排水功能而相应设置防水层、保温层、找坡及相应的找平层；屋面排水应采用有组织排水及优先采用外排水1。教学楼的主要功能是满足教学要求，其主要功能分为教学空间、办公空间和交通空间。为了满足人们对建筑产品的要求即安全、经济、实用、美观，移动公司办公楼作为公共建筑，在适应时代需求的同时，不仅有与其他公共建筑的共性，也有自己独特的特点。其总体特征有以下几个方面：（1）教学楼一般为多层建筑，多层建筑的防震能力强，它的平面类型较多。（2）主体采用框架结构，以满足教学建筑的大开间、大进深要求。材料上多采用钢筋混凝土，以满足承受自重、活荷载以及教学用具荷载，并保证具有足够的强度和稳定性要求。（3）为减轻结构自重，现代框架结构内部填充墙多采用加气砼砌块，外墙多采用非承重黏土空心砖。（4）教学楼为满足学生课间活动要求，一般布置为外廊式，竖向则布置多部楼梯。（5）作为特殊的公共建筑，作用也因功能的不同而各异，因此在设计时还应充分考虑便于各功能部门的服务要求。（6）教学楼中有一些特殊用途的房间，如合班教室，音乐教室等，由于其建筑面积很大，且内部要求空旷，不能布置柱，因此在结构设计中式难点，需要特别重视，重点考虑。（7）教学环境的好坏会影响教学效率的高低，因此现代教室应充分考虑保温隔热消音通风等要求，采用新型无毒装饰材料，减少对教师和学生的影响。（8）随着现在能源的日益紧缺，建筑作为能源消耗大户，也应充分考虑环保要求。现代教学楼建筑多采用新型、环保技术和材料，以减少对能源的消耗，最大限度的节约能源。 三、结构设计结构设计包括上部结构设计和基础设计。上部结构设计主要内容及步骤：1.根据建筑设计来确定结构.体系、确定结构主要材料；2.结构平面布置；3.初步选用材料类型、强度等级等，根据经验初步确定构件的截面尺寸；4.结构荷载计算及各种荷载作用下结构的内力分析；5.荷载效应组合；6.构件的截面设计。此外还包括某必要些构造措施。需要依据结构专业相关规范、图集等。 基础设计：1，根据工程地质勘察报告、上部结构类型及上部结构传来的荷载效应和当地的施工技术水平及材料供应情况确定基础的形式，材料强度等级，一般有浅基础（如：独立基础、条形基础等）和深基础（如：桩基）；2，基础底面积的确定及地基承载力验算；3，基础内力计算及配筋计算。4，考虑必要的构造措施2。本设计采用框架结构，框架结构是由梁柱杆系构成，能够承受竖向和水平荷载作用的承重结构体系。一般设计成双向梁柱抗侧力体系，主体结构均宜采用刚接模式。抗震设计时，为协调变形和合理分配内力，框架结构不宜设计成单跨结构。框架结构的主要优点：空间分隔灵活，自重轻，有利于抗震，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状3。 竖向荷载作用下，框架结构以梁受弯为主要受力特点，梁端弯矩和跨中弯矩成为梁结构的控制内力。水平荷载作用下，框架柱承担水平剪力和柱端弯矩，并由此产生水平侧移，在梁柱节点处，由于协调变形使梁端产生弯矩和剪力，因此产生于柱上下端截面的轴力、弯矩和剪力是柱的控制内力。结构设计的成果体现在绘制的结构施工图上，该图纸是结构工程师的语言，是直接面对施工现场及相关工程技术人员的，应该按照一定的规范绘制。 在结构设计方面，本设计采用横向承重体系方案，在横向布置主梁，纵向布置连系梁，框架梁在横向承受全部荷载，纵向框架只承受水平荷载，横向框架跨数少，主梁横向布置有利于提高抗侧刚度；而纵向则跨数较多，在纵向仅按构造布置连系梁，且有利于室内外采光通风4。设计采用横向框架承重方案，截取的横向框架应承受阴影范围内的全部竖向荷载由于横向框架的间距相同，框架的抗侧刚度相同，各榀横向框架产生相同的内力与变形，结构设计取代表性的一榀横向框架进行分析即可，取边跨、中间跨两榀框架进行内力分析。四、综述本设计目的在于，通过毕业设计这一时间较长的教学环节，培养自己综合应用所学基础课、技术基础课及专业课知识和相关技能，解决具体问题的土木工程设计问题所需的综合能力和创新能力。 毕业设计要求我们在指导老师的指导下，独立系统的完成一项工程设计，解决与之有关的所有问题，熟悉相关设计规范、手册、标准图以及工程实践中常用的方法，具有实践性、综合性强的显著特点。因而对培养自己的综合素质、增强工程意识和创新能力具有其他教学环节无法取代的重要作用。通过毕业设计对大学期间所学的知识做一个系统的总结和应用，通过自己对在熟悉任务书的基础上参观、比较同类建筑，查阅、搜集有关设计资料使我的所学的知识得以综合的应用，提高综合知识的应用能力，对所学过的知识得以系统的深化。并培养我独立解决建筑设计、结构设计的内容和步骤，及掌握建筑施工图结构施工图绘制的方法成自己的毕业设计，使自己成为社会需要的人才。 参考文献 1 同济大学等. 房屋建筑学M. 建筑工业出版社. 2005.9 2 赵明华， 梁学燕. 基础工程M. 北京：高等教育出版社， 20033 李国强, 李杰. 建筑结构抗震设计M. 中国建筑工业出版社. 20084 史庆轩. 高层建筑结构设计M. 北京：科学出版社. 2006 审 核 意 见指导教师评阅意见（对选题情况、研究内容、工作安排、文献综述等方面进行评阅） 签字： 年 月 日教研室主任意见签字： 年 月 日学院教学指导委员会意见签字： 年 月 日公章：1 建筑设计1.1工程概况（1）工程名称:大连市第二中学教学楼建筑结构设计（2）总建筑面积：3200平方米标准50人普通教室14间，7人办公室8间，能容纳12人休息的教师休息室3间，广播室1间，排练室1间，美术教师1间，后勤办公室1间，图书阅览室1间，多媒体教室1间，会议室1间，计算机教室1间。（3）结构形式：本工程主体采用框架结构。（4）层数：四层。（5）耐火等级：二级（6）抗震设防烈度：8度1.2设计依据(1）大连市规划部门批准的定点图，红线图。(2）建设单位提供的基本要求及房间分配及面积(3）建设单位统一的方案(4）设计单位与建设单位签订的“工程建设勘查的设计合同”(5）现行有关建筑设计规范，法规。(6）建筑设计防火规范GBJ16-87(7)工程强制性条文(8）标高、尺寸单位-本工程±0.000标高相当于大沽标高室内外高差0.60米-本工程标高尺寸以米（m）为单位，其他尺寸以毫米（mm）为单位。1.3建筑设计要求根据建设单位提供的设计委托书及建设现场场地条件和建设规模，完成总平面、底层和标准层平面、剖面及立面设计。总平面布局，要求合理考虑入口与道路、建筑周围绿化、活动、与其他建筑的间距要求。平面设计，根据建筑的使用要求，合理布置公共部分与教室的联系，教室用途的合理布置。剖面设计，确定建筑的层高，室内外高差、窗台高度、女儿墙高度确定。楼梯梯段净空高度、平台下净空高度及踏步高度宽度确定，建筑总高确定。立面设计，整体以现代风格为主旋律，反映都市现代生活，力求简洁明快、轻松活泼、朴实大方，不采用过多的修饰，全力营造出一种轻松而又显现出笃实的氛围。1.4 工程设计理念教学楼是为人们学习提供最为良好环境的建筑。纵观教学建筑的发展历史，无不体现着人类文化、文明的历史进程和时代特征。教学楼建筑设计同设计其他类型建筑一样有许多共同点，也有许多不同的特点和要求。随着时代的发展，办公楼的内容和形式都在不断发生变化。因此，我对教学楼的设计过程和设计方法进行了详细研究，经过一番思考，我认为本设计应该具有以下特点：（1）弹性。从设计、结构到服务功能都应做到开放性，以适应时空的变化。（2）紧凑性。教室以及其它辅助用房的空间布置要做到紧凑合理。（3）易接近性。从楼外到楼内，从入口到各个部门，要规划得合理，要设计一个良好的导引系统。（4）可扩展性。在未来扩展时可灵活延伸，将损失减小到低程度。（5）舒适性。在环境、通风、温湿度、光线等方面要柔和、协调，尽量借用外部的自然环境。（6）环境的稳定性。（7）安全性。建筑安全防护措施做到不仅满足规范要求而且更加人性化。（8）经济性。把建设和维护一座教学楼所需要的经费和人员控制在最低限度。在整个设计过程中，我本着“安全，适用，经济，美观”的原则，在满足设计任务书提出的功能要求前提下，完成了建筑设计这一环节，合理的选择框架，并为以后的结构设计打下了良好的基础。 1.5 建筑平面该建筑物总长度为53.75m，总宽度为17.8m，共4层，总建筑面积为3200,主体结构采用现浇钢筋混凝土框架结构。 主要使用房间的设计房间分类和设计要求：教学楼的房间按功能分类有：(1)学习用房：各种教室(2)办公用房：教师办公室，休息室 (3)辅助用房：卫生间，广播室，等对使用房间平面设计的要求：房间的面积，形状和尺寸要满足室内使用和家具设备合理布置的 要求；(1)门窗的大小和位置应考虑出入方便，疏散安全，采光通风良好；(2)房间的构成应使结构布置合理，施工方便，也有利于房间之间的组合，所用材料要符合相应的建筑标准；(3)室内空间以及顶棚，地面，各个墙面和构件细部要考虑人们的使用和审美要求。房间面积：房间使用面积大小是由房间内部活动特点，使用人数的多少，家具设备的数量和布置方式等多种因素决定的。在进行建筑设计时首先必需看清楚教室的规模，容纳多少学生上课，布置多少课桌椅。教学楼也应该如此综合考虑各方面的要求，同时也有针对教室的特殊要求。尤其是要满足视听方面的要求：第一排座位距离黑板的距离必须2.00以保证垂直视角45度；最后排距离黑板的距离不宜大于8.5m；水平视角应30度。另外对中学教室前后桌之间的距离应900mm，中间走道应550mm。各类房间面积及平面尺寸的确定（1）教室：根据教室所需要容纳的学生人数50人及现行规范中学普通教室使用面积指标1.12/人，可确定教室所需用最小面积为50.4 。教室平面尺寸的确定取决于黑板及课桌椅的排列与布置，规范规定：1)、一排课桌前沿与黑板的水平距离a2000mm, 教室最后一排课桌与黑板的水平距离d8500mm,教室后部应设置宽度c600mm的横向走道；2)、课桌椅的排距b900mm，纵向走道宽度f550mm，课桌端部与框架柱内壁的净距离e120mm；3)、黑板宽度g4000mm，讲台宽度不应小于650mm，讲台两端与黑板的水平距离h200mm；前排边座学生与黑板远端形成的水平视角d300教室布置见建筑平面图。根据上述原则，首先确定开间尺寸，中学所用课桌尺寸：单人600mm×400mm，双人1000mm×400mm，因此最后一排课桌后沿尺寸不得超6100mm（8500-2000-400=6100），根据课桌排距可知，最多可排7排，为节约面积，只保证所需最小尺寸即可。因此最大开间尺寸为2000+7×900+600+240（墙厚）=9140mm，取8m。 进深所需最小尺寸为：4000mm（黑板宽度）+2×200mm（黑板边缘与讲台两端的水平距离）+门开启所需尺寸（1000mm）+结构厚度（柱300mm），并符合模数要求，最小进深尺寸6m，本设计中取7.5 m。 根据教室面积，设了8列课桌椅，最小尺寸为：200×2+1000×3+600+550×3=5650mm，加上结构厚度并使符合模数进深尺寸可定为7.5m，满足=300。见下图教室布置图图1-1教室布置图（2）教室休息室 根据每层教师上课人数所需要休息及活动空间，其进深尺寸与相邻房间相同取7500mm×7500mm，每个教师休息室使用面积为56.7。（3）卫生间 卫生间包括厕所和洗手间两部分，其面积及尺寸确定，应考虑所需卫生器具的枚数及其平面布置，本设计按如下原则： 1）卫生器具数量的确定。女生按每25人设一个大便器，男生厕所按每50人设一个大便器及尺寸为1000mm的小便器，男女生卫生间均按90人设一个洗脸或600mm长舆洗槽。 本设计中，每层最多有6个普通教室50人/班，则男女生各150人计算，考虑课间拥挤，女厕大便器数5个，取8个。男女生均设置2个洗手盆。 2）卫生器具平面布置 各个大便器之间应设置隔断，其高度1.5m到1.8m，隔间尺寸选用外开门厕所不小于0.9m×1.2m，双侧厕所隔间之间净距
