    毕业设计(论文)-FX280梳麻机梳葙墙板加工工艺及工装设计.doc

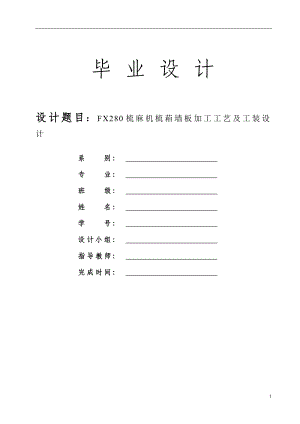

    毕 业 设 计设计题目:FX280梳麻机梳葙墙板加工工艺及工装设计系 别: 专 业: 班 级: 姓 名: 学 号: 设计小组: 指导教师: 完成时间: 附表一:沈阳理工大学毕业设计(论文)课题申报表课题名称FX280梳麻机梳葙墙板加工工艺及工装设计课题来源工厂课题类型AY课题主要背景和所要完成工作:生产纲领:100件年,小批量生产1、零件图一张。2、零件三维实体图一张3、零件加工工艺过程卡一张。4、钻夹具一套5、设计说明书一份进行方式(校内、校外,是否独立完成) :独立完成,采用CAD绘图,Word文档编辑说明书。工作量大小及准备程度:(要做哪些工作,以及目前该项目所完成的工作)1、 说明书字数12000字以上,并有摘要译文。计算完整正确,文字简洁通顺,打印格式符合规范要求。2、 设计图纸合计不少于4张0。现有技术和物质条件:1、 工艺及夹具设计参考书。2、 计算机软硬件齐全。时间安排:第12周 课题调研,收集有关资料,写出开题报告 第34周 完成零件图及三维实体图,对零件的结构要素有明确的理解第57周 完成工艺规程设计第812周 完成专用夹具装配图设计和主要零件设计第1314周 撰写毕业设计说明书,准备答辩第15周 答辩预期成果:(包括实物和说明书)达到培养学生综合运用多学科的理论知识与技能,解决具有一定复杂程度的工程实际问题的方法和能力。 申请人姓名:荣竑 日期: 年 月 日系(分院)毕业设计(论文)工作领导小组意见:经毕业设计领导小组审议,该论文课题符合我系本科(高职)毕业设计选题要求,同意申报。组长签字: 年 月 日 说明:课题类型:(1)A工程设计;B技术开发;C软件工程;D理论研究。(2)X真实课题;Y模拟课题;Z虚拟课题。(1)、(2)均要填写,如AX。摘要 能通过运用机械制造工艺学课程中的基本理论以及在生产实习中学到实践知识,正确的解决一个零件在加工过程中的定位.夹紧以及工艺路线安排.工艺尺寸确定等问题,保证零件的加工质量学会使用图表资料以及手册,掌握与本本设计有关的各种资料的名称,出处,能够做到熟练运用。因此,它在我们的大学生活中占有重要的地位。就我个人而言,我希望能通过这次课程设计对自己未来从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力,为今后参加工作打下一个良好的基础。由于能力有限,设计当中可能会有不足之处,恳请各位老师给予批评指正。Abstract:Can through the utilization machine manufacture technology curriculum in elementary theory as well as in the productive practice middle school to the practice knowledge, a correct solution components in processing process localization. Clamp as well as craft route arrangement. Questions and so on craft size determination, guarantee components processing quality The academic society uses the graph data as well as the handbook, grasps designs the related each kind of material with the notebook the name, the source, can achieve the skilled utilization. Therefore, it holds the important status in ours university life. To my own opinion, I hoped that can the work which will be engaged to own future carry on an adaptability training through this curriculum project, will exercise itself to analyze the question, will solve the question ability, will start the work for the present to build a good foundation. Because ability is limited, middle the design will possibly have the deficiency, will request earnestly fellow teachers to give the criticism to point out mistakes.前言加工工艺及夹具毕业设计是对所学专业知识的一次巩固,是在进行社会实践之前对所学各课程的一次深入的综合性的总复习,也是理论联系实际的训练。机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。毕业实践工作对于每一位即将毕业的毕业生来说都是非常重要的,它对我们以后走上工作岗位很有帮助。对于我们机电专业来说,在以后的工作中经常要做关于夹具的设计工作,在这里,我以连杆零件为例,对它的工艺过程和夹具进行设计。做毕业设计可以把以前所学的知识加以综合运用,起到巩固学到的知识的作用,从而提高分析,解决问题的能力。因此,认真的完成毕业设计是很有必要的。机械制造工艺规程的制定需选择机械加工余量,机械加工余量的大小,不仅影响机械零件的毛坯尺寸,而且也影响工艺装备的尺寸,设备的调整,材料的消耗,切削用量的选择,加工工时的多少。因此,正确的确定机械加工余量,对于节约金属材料,降低刀具损耗,减少工时,从而降低产品制造成本,保证加工质量具有十分重要的意义。在这次设计过程中,广泛的收集各种资料及标准,课程设计中另一个重要的设计为专用夹具的设计。专用夹具的设计是为了特殊加工工序的技术要求的加工。夹具是机械制造厂使用的一种工艺装备,分为机床夹具、焊接夹具、装配夹具及检验夹具等。各种金属切削机床上用于装夹工件的工艺装备,称机床夹具,如车床上使用的三爪自定心卡盘、铣床上使用的平口虎钳等。一、 机床夹具在机械加工中的作用对工件进行加工时,为了保证加工要求,首先要使工件相对于刀具及机床有正确的位置,并使这个位置在加工过程中不因外力的影响而变动。为此,在进行机械加工前,首先要将工件装夹好。工件的装夹方法有两种:一种是工件直接装夹在机床的工作台或花盘上;另一种是工件装夹在夹具上。采用第一种方法夹工件时,一般要先按图样要求在工件表面划线,划出加工表面的尺寸和位置,装夹时用划针或百分表找正后再夹紧。这种方法无需专用装备,但效率低,一般用于小批生产。批量较大时,大都用夹具装夹工件。用夹具装夹工件有下列优点:(1) 能稳定地保证工件的加工精度 用夹具装夹工件时,工件相对于刀具及机床的位置精度由夹具保证,不受工人技术水平的影响,使一批工件的加工精度趋于一致。(2) 能提高劳动生产率 使用夹具装夹工件方便、快速,工件不需要划线找正,可显著地减少辅助工时,提高劳动生产率;工件在夹具中装夹后提高了工件的刚性,因此可加大切削用量,提高劳动生产率;可使用多件、多工位装夹工件的夹具,并可采用高效夹紧机构,进一步提高生产率。(3) 能扩大机床的使用范围 (4)能降低成本 在批量生产中使用夹具后,由于劳动生产率的提高、使用技术等级较低的工人以及废品率下降等原因,明显地降低了生产成本。夹具制造成本分摊在一批工件上,每个工件增加的成本是极少的,远远小于由于提高劳动生产率而降低的成本。工件批量愈大,使用夹具所取得的经济效益就愈显著。二、 机床夹具的分类机床夹具的种类繁多,可以从不同的角度对机床夹具进行分类。常用的分类方法有以下几种。1. 按夹具的使用特点分类(1) 通用夹具 已经标准化的,可加工一定范围内不同工件的夹具,称为通用夹具,如三爪定心卡盘、机床用平口虎钳、万能分度头、磁力工作台等。这些夹具已作为机床附件的专门工厂制造供应,只需选购即可。(2)专用夹具 专门为某一工件的某道工序设计制造的夹具,称为专用夹具。专用夹具一般在批量生产中使用。(3)可调夹具 夹具的某些元件可调整或可更换,以适应多种工件加工的夹具,称为可调夹具。它还分为通用可调夹具和成组夹具两类。(4)组合夹具 采用标准的组合夹具元件、部件,专为某一工件的某道工序组装的夹具,称为组合夹具。(5)拼装夹具 用专门的标准化、系列化的拼装夹具而成的夹具,称为拼装夹具。它具有组合夹具的优点,但比组合夹具精度高、效能高、结构紧凑。它的基础板和夹紧部件中常带有小型液压缸。此类夹具更适合在数控机床上使用。2.按使用机床分类夹具按使用机床可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、齿轮机床夹具、数控机床夹具、自动机床夹具、自动线随行夹具以及其它机床夹具等。3.按夹紧的动力源分类夹具按夹紧的动力源可分为手动夹具、气动夹具、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。三、 机床夹具的组成机床夹具的种类和结构虽然繁多,但它们的组成均可概括为下面几个部分。1. 定位装置定位装置的作用是使工件在夹具中占据正确的位置。2. 夹紧装置夹紧装置的作用是将工件压紧夹牢,保证工件在加工过程中受到外力作用是不离开已经占据的正确位置。3. 对刀或导向装置对刀或导向装置用于确定刀具相对于定位元件的正确位置。4. 连接元件连接元件是确定夹具在机床上正确位置的元件。5. 夹具体 夹具体是机床夹具的基础件。6. 其它装置或元件它们是指夹具中因特殊需要而设置的装置或元件。如需加工按一定规律分布的多个表面时,常设置分度装置;为能方便、准确地定位,常设置预定位装置;对于大型夹具,常设置吊装元件等。四、 本设计的任务本设计的任务是:设计零件的工艺规程以及对典型夹具进行结构分析与精度分析;通过本课程的设计使学生具有一定的设计专用夹具的能力和分析生产中与夹具有关的技术问题的能力。目录1 前言及摘要1中英文件摘要11.1课题背景及发展趋势11.2 夹具的基本结构及设计内容12 零件加工工艺规程设计32.1零件的分析32.1.1零件的作用132.1.2零件的工艺分析132.2零件加工的主要问题和工艺过程设计所应采取的相应措施142.2.1确定毛坯的制造形式42.2.2基面的选择142.2.3确定工艺路线142.2.4机械加工余量、工序尺寸及毛坯尺寸的确定152.2.5确定切削用量162.3小结1723 专用夹具设计1823.1钻上面各孔夹具设计193.1.1定位基准的选择203.1.2定位元件的设计203.1.3定位误差分析213.1.4钻削力与夹紧力的计算223.1.5钻套、钻模板及夹具体设计223.1.6夹紧装置的设计233.1.7夹具设计及操作的简要说明243.2小结254结束语26参考文献27282 梳葙墙板加工工艺规程设计2.1零件的分析2.1.1零件的作用题目给出的零件是梳葙墙板,它的主要的作用是用来支承、固定的。同时起到防尘密封等作用。2.1.2零件的工艺分析 零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,减震性能良好。梳葙墙板需要加工表面以及加工表面的位置要求。现分析如下:(1)主要加工面:1)铣上下平面凸台保证尺寸70mm,平行度误差为0.032)铣侧面各台阶保证尺寸要求及粗糙度平面的平行度误差为0.023)钻上平面各孔至所要求尺寸,并保证各位误差要求4)钻侧面4M10螺纹孔5)钻侧平面各孔(2)主要基准面:1)以下平面为基准的加工表面这一组加工表面包括:传动箱上表面各孔、传动箱上表面2)以下平面为基准的加工表面这一组加工表面包括:主要是下平面各孔及螺纹孔2.2梳葙墙板加工的主要问题和工艺过程设计所应采取的相应措施2.2.1确定毛坯的制造形式根据零件材料确定毛坯为铸件,根据其结构形状、尺寸大小和材料性能毛坯的铸造方法选用-低压铸造毛坯公差等级-IT8级球墨铸铁:在铁水(球墨生铁)浇注前加一定量的球化剂(硅,镁)使铸铁中石墨球化,由于碳以球状存在于铸件基体中,改善其对基体的割裂作用,球墨铸铁的抗拉强度,屈服强度,塑性,冲击韧性大大提高,并且有耐磨,减震。工艺性能好,成本低等优点因为零件要求无砂眼,所以在毛坯铸造时要注意气孔的产生气孔原因:1空气夾杂在熔汤中2气体的来源:熔解时、在料管中、在模具中、离型剂改善方法:1适当的慢速2检查流道转弯是否圆滑,截面积是否渐減3检查逃气道面积是否够大,是否有被阻塞,位置是否位於最后充填的地方4检查离型剂是否噴太多,模温是否太低5使用真空零件的材料HT200。由于年产量为100件,达到小批生产的水平,而且零件的轮廓尺寸较大,铸造表面质量的要求高,故可采用铸造质量稳定的,适合小批生产的金属模铸造。便于铸造和加工工艺过程,而且还可以提高生产率。2.2.2基面的选择定位基面的选择是拟定零件的机械加工路线,确定加工方案中首先要做的重要工作。基面选择得正确、合理与否,将直接影响工件的加工质量和生产率。 在选择定位基面时,需要同时考虑以下三个问题:(1) 以哪一个表面作为加工时的精基面或统一基准,才能保证加工精度,使整个机械加工工艺过程顺利地进行?(2) 为加工上述精基面或统一基准,应采用哪一个表面作为粗基面?(3) 是否有个别工序为了特殊的加工要求,需要采用统一基准以外的精基面?精基面的选择:根据精基面的选择原则,选择精基面时,首先应考虑基准重合的问题,即在可能的情况下,应尽量选择加工表面的设计基准为定位基准。 在十字接头机械加工工艺过程中,大部分工序选用十字接头的一个指定的端面和小头孔作为主要基面,并用大头孔处指定一侧的外圆面作为另一基面。这是由于:端面的面积大,定位比较稳定;用小头孔定位可直接控制大小头孔的中心距。这样就使各工序的定位基准统一起来,减少定位误差。(1)粗基准的选择 对于本零件而言,按照互为基准的选择原则,选择本零件的下表面作为加工的粗基准,可用装夹对肩台进行加紧,利用底面定位块支承和底面作为主要定位基准,以限制z、z、y、y、五个自由度。再以一面定位消除x、向自由度,达到定位,目的。(2)精基准的选择 主要考虑到基准重合的问题,和便于装夹,采用已加工结束的上、下平面作为精基准。2.2.3确定工艺路线制定工艺路线主要是确定加工方法和划分加工阶段。(1)选择加工方法应以零件加工表面的技术条件为依据,主要是加工面的尺寸精度、形状精度、表面粗糙度,并综合考虑各个方面工艺因素的影响。一般是根据主要表面的技术条件先确定终加工方法,接着再确定一系列准备工序的加工方法,然后再确定其他次要表面的加工方法。(2)在各表面加工方法选定以后,就需进一步考虑这些加工方法在工艺路线中的大致顺序,以定位基准面的加工为主线,妥善安排热处理工序及其他辅助工序。(3)排加工路线图表。当生产批量不同时零件的工艺路线也会有较大的差别,先在列出零件大量生产时的工艺路线。见附表.表2.1工艺路线方案一工序1钻侧面各孔工序2钻侧平面各台阶面各小孔工序3钻侧平面4-M10螺纹底孔工序4钻上平面各孔工序5粗精铣侧面及保证尺寸与粗糙度要求工序6粗精铣下平面凸台工序7粗精铣上平面凸台工序8钳工,攻丝各螺纹孔工序9检验工序10入库表2.2工艺路线方案二工序1粗精铣上平面凸台工序2粗精铣下平面凸台工序3粗精铣侧面及保证尺寸与粗糙度要求工序4钻上平面各孔工序5钻侧平面4-M10螺纹底孔工序6钻侧平面各台阶面各小孔工序7钻侧面各孔工序8钳工,攻丝各螺纹孔工序9检验工序10入库工艺路线的比较与分析:第二条工艺路线不同于第一条是将铣平面放到后面。加工完上下平面及各侧面后再加工其它各孔,其它的先后顺序均没变化。通过分析发现这样的变动提高了生产效率。而且对于零的尺寸精度和位置精度都有很大程度的帮助。 采用互为基准的原则,先加工上、下两平面,然后以下、下平面为精基准再加工两平面上的各孔,这样便保证了,上、下两平面的平行度要求同时为加两平面上各孔保证了垂直度要求。符合先加工面再钻孔的原则。若选第一条工艺路线, 加工先加工各孔,不便于装夹,并且毛坯的端面与轴的轴线是否垂直决定了钻出来的孔的轴线与轴的轴线是非平行这个问题。所以发现第一条工艺路线并不可行。如果选取第二条工艺方案,先钻上、下平面各孔,然后以这些已加工的孔为精基准,加工其它各孔便能保证各孔的形位公差要求从提高效率和保证精度这两个前提下,发现第二个方案比较合理。所以我决定以第二个方案进行生产。具体的工艺过程见工艺卡片所示。2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定(1)用查表法确定工序余量。(2)当无基准转换时,工序尺寸及其公差的确定应首先明确工序的加工精度。(3)当有基准转换时的工序尺寸及其公差应由解算工艺尺寸链获得。(4)确定工序尺寸一般的方法是,由加工表面的最后工序往前推算,最后工序的工序尺寸按零件图样的要求标注。当无基准转换时,同一表面多次加工的工序尺寸只与工序(或工步)的加工余量有关。有基准转换时,工序尺寸应用工艺尺寸链解算。切削用量的选择单件小批生产时,一般可由操作工人自定,大批生产条件下,工艺规程必须给定切削用量的详细数值,选择的原则是确保质量的前提下具有较高的生产率和经济性,具有选用可参考各类工艺人员手册。梳葙墙板的材料是HT200,生产类型为小批生产。由于毛坯用采用金属模铸造, 毛坯尺寸的确定如下:由于毛坯及以后各道工序或工步的加工都有加工公差,因此所规定的加工余量其实只是名义上的加工余量,实际上加工余量有最大加工余量及最小加工余量之分。 由于本设计规定零件为小批量生产,应该采用调整法加工,因此计算最大与最小余量时应按调整法加工方式予以确定。 1)加工梳葙墙板的上下平面,根据参考文献8表4-35和表4-37考虑3mm,粗加工2mm到金属模铸造的质量和表面的粗糙度要求,精加工1mm,2)加工的侧面时,用铣削的方法加工两侧面。由于侧面的加工表面有粗糙度的要求,而铣削的精度可以满足,故采取分二次的铣削的方式,粗铣削的深度是2mm,精铣削的深度是1mm3)钻上、下平面各孔时,由于粗糙度要求,因此考虑加工余量2.5mm。可一次粗加工2mm,一次精加工0.5就可达到要求。6)加工M10底孔,根据参考文献8表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm,一次攻螺纹0.1就可达到要求。7)加工M6底孔时,根据参考文献8表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm,一次攻螺纹0.1mm就可达到要求。8)加工下平面台阶面各小孔,粗加工2mm到金属模铸造的质量和表面粗糙度要求,精加工1mm,可达到要求。2.2.5确定切削用量工序1:粗、精铣梳葙墙板下平面(1)粗铣下平面加工条件:工件材料: HT200,铸造。机床:X52K立式铣床。查参考文献7表3034刀具:硬质合金三面刃圆盘铣刀(面铣刀),材料:, ,齿数,此为粗齿铣刀。因其单边余量:Z=2mm所以铣削深度:每齿进给量:根据参考文献3表2.4-75,取铣削速度:参照参考文献7表3034,取。机床主轴转速: 式(2.1)式中 V铣削速度; d刀具直径。由式2.1机床主轴转速:按照参考文献3表3.1-74 实际铣削速度:进给量: 工作台每分进给量: :根据参考文献7表2.4-81,(2)精铣下平面加工条件:工件材料: HT200,铸造。机床: X52K立式铣床。参考文献7表3031刀具:高速钢三面刃圆盘铣刀(面铣刀):, ,齿数12,此为细齿铣刀。精铣该平面的单边余量:Z=1mm铣削深度:每齿进给量:根据参考文献7表3031,取铣削速度:参照参考文献7表3031,取机床主轴转速,由式(2.1)有:按照参考文献7表3.1-31 实际铣削速度:进给量,由式(1.3)有:工作台每分进给量: 粗铣的切削工时被切削层长度:由毛坯尺寸可知, 刀具切入长度: 刀具切出长度:取走刀次数为1机动时间:根据参考文献5表2.5-45可查得铣削的辅助时间精铣的切削工时被切削层长度:由毛坯尺寸可知 刀具切入长度:精铣时刀具切出长度:取走刀次数为1机动时间:根据参考文献5表2.5-45可查得铣削的辅助时间铣下平面的总工时为:t=+=1.13+1.04+1.04 +1.09=2.58min工序2:加工上平面,各切削用量与加工上平面相近,因此省略不算,参照工序1执行。工序3:粗精铣的侧面:(1)粗铣侧面加工条件:工件材料: HT200,铸造。机床:X52K立式铣床。查参考文献7表3034刀具:硬质合金三面刃圆盘铣刀(面铣刀),材料:, ,齿数,此为粗齿铣刀。因其单边余量:Z=2mm所以铣削深度:每齿进给量:根据参考文献3表2.4-75,取铣削速度:参照参考文献7表3034,取。由式2.1得机床主轴转速:按照参考文献3表3.1-74 实际铣削速度:进给量: 工作台每分进给量: :根据参考文献7表2.4-81,被切削层长度:由毛坯尺寸可知, 刀具切入长度: 式(2.2)刀具切出长度:取走刀次数为1(2)精铣侧平面加工条件:工件材料: HT200,铸造。机床: X52K立式铣床。由参考文献7表3031刀具:高速钢三面刃圆盘铣刀(面铣刀):, ,齿数12,此为细齿铣刀。精铣该平面的单边余量:Z=1mm铣削深度:每齿进给量:根据参考文献7表3031,取铣削速度:参照参考文献7表3031,取机床主轴转速,由式(2.1)有:按照参考文献3表3.1-31 实际铣削速度:进给量,由式(2.3)有:工作台每分进给量: 被切削层长度:由毛坯尺寸可知 刀具切入长度:精铣时刀具切出长度:取走刀次数为1根据参考文献9:=249/(37.5×3)=2.21min。根据参考文献5表2.5-45可查得铣削的辅助时间精铣侧平面根据参考文献9切削工时:=249/(37.5×3)=2.21min根据参考文献5表2.5-45可查得铣削的辅助时间粗精铣宽度为30mm的下平台的总工时: t=+=2.21+2.21+0.41+0.41=5.24min工序:钻M6工件材料为HT200铁,孔的直径为6mm。加工机床为Z3040摇臂钻床,加工工序为钻孔至5,选用5的麻花钻头。攻M6螺纹,选用M6细柄机用丝锥攻螺纹。进给量:根据参考文献5表2.4-39,取切削速度:参照参考文献5表2.4-41,取由式(2.1)机床主轴转速:,取实际切削速度:被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1攻M6×1.5的螺纹机床:Z535立式钻床刀具:细柄机用丝锥()进给量:由于其螺距,因此进给量切削速度:参照参考文献5表2.4-105,取由式(2.1)机床主轴转速:,取丝锥回转转速:取实际切削速度: 被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:根据参考文献5表2.5-41可查得钻削的辅助时间攻M6螺纹被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:根据参考文献5表2.5-41可查得钻削的辅助时间总工时为:t=2+=3.75min工序7:加工M10底孔工件材料为HT200铁,孔的直径为8mm。加工机床为Z3040摇臂钻床,加工工序为钻孔至8.5,选用8.5的麻花钻头。攻M10螺纹,选用M10细柄机用丝锥攻螺纹。进给量:根据参考文献5表2.4-39,取切削速度:参照参考文献5表2.4-41,取由式(2.1)机床主轴转速:,取实际切削速度:被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1攻M10×1.5的螺纹机床:Z535立式钻床刀具:细柄机用丝锥()进给量:由于其螺距,因此进给量切削速度:参照参考文献5表2.4-105,取由式(2.1)机床主轴转速:,取丝锥回转转速:取实际切削速度: 攻M8螺纹的工时被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:根据参考文献5表2.5-41可查得钻削的辅助时间工序8:钻17mm孔工件材料为HT200铁,孔的直径为20mm,表面粗糙度。加工机床为Z3040摇臂钻床,加工工序为钻,加工刀具为:钻孔17mm直径钻。 1)确定切削用量确定进给量 根据参考文献7表28-10可查出,由于孔深度比,故。查Z535立式钻床说明书,取。根据参考文献7表28-8,钻头强度所允许是进给量。由于机床进给机构允许的轴向力(由机床说明书查出),根据参考文献7表28-9,允许的进给量。由于所选进给量远小于及,故所选可用。确定切削速度、轴向力F、转矩T及切削功率 根据表28-15,由插入法得:,由于实际加工条件与上表所给条件不完全相同,故应对所的结论进行修正。由参考文献7表28-3,故查Z3040机床说明书,取。实际切削速度为由参考文献7表28-5,故校验机床功率 切削功率为 机床有效功率故选择的钻削用量可用。即,相应地, 工序9:校验(5)钻38孔加工条件:工件材料:HT200,金属模铸造,机床:Z3040摇臂钻床刀具:高速钢钻头38,38直径钻头被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:根据参考文献5表2.5-41可查得钻削的辅助时间锪钻38工时锪钻孔进给量,机床主轴转速,被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:由参考文献5表2.5-41可查得钻削的辅助时间t=+t=0.27+1.77=2.04min该工序的总工时为: 2.04+0.07+0.05+1.77+1.77=5.7min所以该方案满足生产要求。2.3小结机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。对加工工艺规程的设计,可以了解了加工工艺对生产、工艺水平有着极其重要的影响。生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现。 3 专用夹具设计一、对专用夹具的基本要求1.保证工件的加工精度专用夹具应有合理的定位方案,标注合适的尺寸、公差和技术要求,并进行必要的精度分析,确保夹具能满足工件的加工精度要求。2.提高生产效率应根据工件生产批量的大小设计不同复杂程度的高效夹具,以缩短辅助时间,提高生产效率。3.工艺性好 专用夹具的结构应简单、合理,便于加工、装配、检验和维修。专用夹具的制造属于单件生产。当最终精度由调整或修配保证时,夹具上应设置调整或修配结构,如设置适当的调整间隙,采用可修磨的垫片等。4.使用性好专用夹具的操作应简便、省力、安全可靠,排屑应方便,必要时可设置排屑结构。5.经济性好除考虑专用夹具本身结构简单、标准化程度高、成本低廉外。还应根据生产纲领对夹具方案进行必要的经济分析,以提高夹具在生产中的经济效益。二、专用夹具设计步骤1.明确设计任务与收集设计资料夹具设计的第一步是在已知生产纲领的前提下,研究被加工零件的零件图、工序图、工艺规程和设计任务书,对工件进行工艺分析。其内容主要是了解工件的结构特点、材料;确定本工序的加工表面、加工要求、加工余量、定位基准和夹紧表面及所用的机床、刀具、量具等。其次是根据设计任务收集有关资料,如机床的技术参数,夹具零部件的国家标准、部颁标准和厂订标准,各类夹具图册、夹具设计手册等,还可收集一些同类夹具的设计图样,并了解该厂的工装制造水平,以供参考。2.拟订夹具结构方案与绘制夹具草图1) 确定工件的定位方案,设计定位装置。2) 确定工件的夹紧方案,设计夹紧装置。3) 确定对刀或导向方案,设计对刀或导向装置。4) 确定夹具与机床的连接方式,设计连接元件及安装基面。5) 确定和设计其它装置及元件的结构形式。如分度装置、预定位装置及吊装元件等。6) 确定夹具体的结构形式及夹具在机床上的安装方式。7) 绘制夹具草图,并标注尺寸、公差及技术要求。1. 进行必要的分析计算工件的加工精度较高时,应进行工件加工精度分析。有动力装置的夹具,需计算夹紧力。当有几种夹具方案时,可进行经济分析,选用经济效益较高的方案。3.审查方案与改进设计夹具草图画出后,应征求有关人员的意见,并送有关部门审查,然后根据根据他们的意见对夹具方案作进一步修改。4.绘制夹具装配总图夹具的总装配图应按国家制图标准绘制。绘图比例尽量采用1:1。主视图按夹具面对操作者的方向绘制。总图应把夹具的工作原理、个种装置的结构及其相互关系表达清楚。夹具总图绘制次序如下:1) 用双点划线将工件的外形轮廓、定位基面、夹紧表面及加工表面绘制在各个视图的合适位置上。在总图中,工件可看作透明体,不遮挡后面夹具上的线条。2) 依次绘出定位装置、夹紧装置、对刀或导向装置、其它装置、夹具体及连接元件和安装基面。3) 标注必要的尺寸、公差和技术要求。4) 编制夹具明细表及标题栏。完整的夹具装配总图的参阅“夹具图册”中的图。5.绘制夹具零件图夹具中的非标准零件均要画零件图,并按夹具总图的要求,确定零件的尺寸、公差及技术要求。为了提高劳动生产率,保证加工质量,降低劳动强度。在加工零件时,需要设计专用夹具。根据任务要求中的设计内容,需要设计加工钻上平面夹具一套。床,钻孔夹具采用Z3040摇臂钻床,先用麻花钻钻孔,再用丝锥攻螺纹。3.1钻平面各孔夹具设计3.1.1定位基准的选择在加工上平面各项孔工序时,梳葙墙板上、下两平面及工艺孔已经加工到要求尺寸。因此选用上平面及与其垂直的任意孔上表面加作为定位基准。符合典型的一面两销定位原理,一共限制了工件的6个自由度,符合六点定位法则。工件以一面两销定位时,夹具上的定位元件是:一面两销。其中一面为梳葙墙板的上表图3.12 夹具装配图面,两销为短圆柱销和固定挡销。3.1.2定位元件的设计本工序选用的定位基准为一面两销定位,所以相应的夹具上的定位元件应是一面两销。因此进行定位元件的设计主要是对短圆柱销和固定挡销进行设计根据参考文献11,可查得短圆柱销的结构和尺寸如图。3.1.3定位误差分析机械加工过程中,产生加工误差的因素有很多。在这些因素中,有一项因素于机床夹具有关。使用夹具时,加工表面的位置误差与夹具在机床上的对定及工件在夹具中的定位密切相关。为了满足工序的加工要求,必须使工序中各项加工误差之总和等于或小于该工序所规定的工序公差。本夹具选用的定位元件为一面两销定位。其定位误差主要为:销与孔的配合0.05mm,钻模与销的误差0.02mm,钻套与衬套0.029mm由公式e=(H/2+h+b)×max/Hmax=(0.052+0.022+0.0292)1/2 =0.06mm e=0.06×30/32=0.05625可见这种定位方案是可行的。3.1.4钻削力与夹紧力的计算由于本道工序主要完成工艺孔的钻、攻螺纹加工,而钻削力远远大于攻螺纹切削力。因此切削力应以钻削力为准。由参考文献9得:钻削力 钻削力矩 式中: 本套夹具采用活动垫板夹紧,活动垫板主要靠上下旋动垫板上的螺母来实现夹紧。根据参考文献11可知该机构属于单个螺旋夹紧。由式(3.1)根据参考文献11表1-2-20到表1-2-23可查得 3.1.5钻套、钻模板及夹具体设计螺纹孔的加工需钻、攻螺纹两次切削才能满足加工要求。故选用快换钻套(其结构如下图所示)以减少更换钻套的辅助时间。根据工艺要求:螺纹孔分钻、攻螺纹两个工步完成加工。根据参考文献11表2-1-47可查得钻套孔径结构如图3.14所示。图3.14 快换钻
