《数字测图》期末复习试题2套及答案.docx

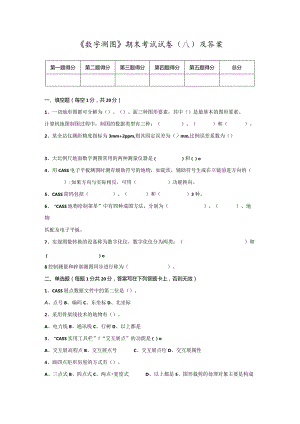

数字测图期末考试试卷（八）及答案第一题得分第二题得分第三题得分第四题得分第五题得分总分一、填空题（每空1分，共20分）1、一切地形图都可分解为（）、（）、面三种图形要素，其中（）是最基本的图形要素。计算机地图制图过程中，制图的数据类型有三种：（）、（）和（）。2、某全站仪测距精度指标为3mm+2ppm,则其固定误差为（）mm,比例误差系数为（）3、大比例尺地面数字测图常用的两种测量仪器是（）和（）o4、用CASS电子平板测图时测有辅助符号的地物，如陡坎，辅助符号生成在立镜前进方向的（）:如果方向与实际相反，可用（）功能换向。5、CASS简码包括（）、（）和（）3种。6、“CASS地物绘制菜单”中有四种成图方法，分别为（）、（）、地物匹配及电子平板。7、实现图数转换的设备称为数字化仪，数字化仪分为两类：（）和（）o8控制测量和碎部测图同步进行称为（）。二、单选题（每题1分共20分，答案写在下列答题卡上，否则无效）1、CASS展点数据文件中的第二位是（）。A、点号B、编码C、东坐标D、北坐标2、采用骨架线技术的地物有（）。A、电力线B、通讯线C、行树D、以上都是3、“CASS实用工具栏”f“交互展点”的功能是（）oA、交互展高程点B、交互展点号C、交互展点位D、交互展属性4、画四点矩形房屋的方式有（）。A、三点式B、四点式C、两点+宽度式D、以上都是5、图形裁剪的处理对象主要是构成各种地图要素的（）A、面状B、直线段C、点B、圆6、下列哪种地物不能用“线形换向”工具编辑（）oA、不依比例围墙B、陡坎C、高程点D、陡坡7、执行“屏幕菜单”一“控制点”工具可以展入（）。A、平面点B、高程点C、属性D、A与B8、大比例尺测图是指（）比例尺测图。A、l500-l1000B、1/500-1/2000C、1/500-1/5000D、无限制9、“加入实体编码”工具的作用是（）。A、改变实体图层B、改变实体颜色C、给实体加入属性、D、以上都是10、“CASS实用工具栏”“重新生成”工具的作用是（）oA、屏幕的重画B、显示关闭图层上的实体C、根据骨架线重新生成实体D、图层保存11、“加入CASS环境”命令的功能是（A、加入CASS图层B、加入CASS线形C、加入CASS字体D、以上都是12、CASS软件的功能有（）oA、绘制地形图B、绘制地籍图C、计算土方量的D、以上都是13、地形图图形数据格式有两种，分别为（）,A、栅格格式和矢量格式B、栅格格式和矩阵格式C、矩阵格式和矢量格式D、图形格式和文本格式14、数字测图系统是以（）为核心的结合硬件、软件于一体的综合系统。A、专业软件B、计算机C、全站仪D、打印机15、全站仪的数据通讯中校验位一般采用（）校验方式。A、NoNE（无校验）B、EvEN（偶校验）C、ODD（奇校验）D、以上全是16、在CASS成图方法中，“引导文件自动成图法”和“屏幕坐标定位成图法”相比其最大的不同在于其生成的（），可自动给制出不同的平面图。A、坐标文件B、简码坐标文件C、引导文件D、图形文件17、利用扫描仪将原地形图工作底图扫描后，形成的图像文件是（A、栅格文件B、矢量文件C、dwg文件D、文本文件18、由DTM模型来计算土方量是根据实地测定的（）和设计高程，通过生面三角网，计算每一个三梭锥的填挖量，最后累计得到总的土方量。A、地面点高程B、地面点坐标C、地面点标高D、地面等高线19、将数字化仪输送到计算机的数字化仪坐标系的坐标数据转换成地形图坐标系的坐标数据过程，称为（）。A、数字化仪定位B、地图定向C、图像跟踪D、地形图扫描20、计算机屏幕坐标系是以屏幕（）为原点，左至右的水平方向为X轴，上至下的垂直方向为y轴的直角坐标系。A、左上角B、左下角C、右上角D、右下角三、判断题（每题1分共15分，答案写在下列答题卡上，否则无效）1、数字测图可以实现作业自动化，信息数字化，采集、绘图、用图一体化。（）2、绘制双线平行道路，可以通过一条路的边线和路宽绘制。（）3、使用普通经纬仪也可以进行数字测图。（）4、通过“屏幕菜单”注记文字时字头自动朝北。（）5、绘制“路灯”符号时，系统将提示输入“旋转角度”。（）6、CASS“文字注记”中文字的大小可以定制。（）7、通过“数据”一“查看实体编码”可以查询实体的简码。（）8、绘制地物、地貌时，不用选择当前层，系统会自动将地物地貌绘制在相应的图层（）9、图形填充符号是一个整体，不能通过“分解”工具炸开。（）10、通过“图形属性转换”菜单，可以批量修改同一图层上的实体属性。（）11、执行“多功能复合线”菜单绘制实体时，可以进行隔点闭合。（）12、手扶跟踪数字化得到的是矢量数据。（）13、数字测图测绘量房屋时，应注记房屋的结构即及层数。（）14、CASS绘图时，高程点和点号在同一个图层内。（）15、坐标定位成图法在绘制平面图时必须人工输入测点坐标。（）四、名词解释（每题3分，共15分）1、数字地图2、数字测图系统3、一步测量法4、数据编码5、全站仪棱镜常数五、简答题（每题6分，共30分）1、数字地图的特点。2、数字测图中的作业模式3、测记法测定碎部点的操作过程。4、地图扫描数字化的作业步骤。5、大比例尺数字测图技术设计书应包括那些内容？数字化测图期末测试卷A参考答案一、填空题（每空1分，共20分）1 .点线点空间数据属性数据拓朴数据2 .323 .全站仪GPS-RTK4 .左侧线型换向5 .类别码关系码独立符号码6 .坐标定位点号定位7 .手扶跟踪数字化仪图像扫描数字化仪8 .一步测量法二、单选题（每题1分共20分，答案写在下列答题卡上，否则无效）1. B2. D3. A4. D5. B6. C7. D8. C9. D10. C11. D12. D13. A14. B15. D16. B17. A18. B19. B20. A三、判断题（每题1分共15分，答案写在下列答题卡上，否则无效）1. 2. 3. 4. 5. ×6. 7. X8. 9. ×10. 11. 12. 13. 14. ×15. ×四、名词解释（每题3分，共15分）1、数字地图数字地形图是用数字形式存储全部地图信息的地图，是用数字形式描述地形图要素的属性、定位和关系信息的数据集合，是存储在具有直接存取性能的介质上的关联数据文件。2、数字测图系统以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、数据处理及数据输出、管理的测绘系统，它包括硬件和软件两个部分。3、一步测量法利用全站仪采集数据，可以采用图根导线与碎部测量同时作业的“一步测量法”。即在一个测站上，先测导线的数据，接着就进行碎部点数据的采集。在测定导线后，可自动提取各条导线测量数据，进行导线平差，然后调用系统“数据处理”菜单下的“一步测量重算”功能，按新坐标对碎部点进行坐标重算。4、数据编码在数字测图中一般用按一定规则构成的符号串来表示地物属性和连接关系等信息。这种有一定规则的符号串称为数据编码。5、全站仪棱镜常数全站仪的棱镜常数包括棱镜加常数、棱镜乘常数，是否考虑到仪器本身的精度问题和测量时的大气压、温度、风力等的外界影响，会对测量结果造成一定的误差，从而在测量之前先将棱镜常数设置好，然后再开始测量。五、简答题（每题6分，共30分）1、数字地图的特点。（1）精度高（2）自动化程度高，劳动强度小（3）更新方便快捷（4）便于保存管理（5）便于应用（6）易于发布和实现远程传输2、数字测图中的作业模式根据用户的设备不同，要求不同，作业习惯不同，目前我国数字测图作业模式大致有如下几种：（1）数字测记模式，是一种野外数据采集，室内成图的作业方法。（2）电子平板测绘模式，将所有工作放在外业完成的数字化成图方法（实现了数据采集、数据处理、图形编辑的现场同步完成）。（3）内业数字化，用数字化仪或扫描仪在室内采集数据。3、测记法测定碎部点的操作过程。（1）进入测区后，绘草图领镜（尺）员首先对测站周围的地形、地物分布情况大概看一遍，认清方向，及时按近似比例勾绘一份含主要地物、地貌的草图，便于观测时在草图上标明所测碎部点的位置及点号。（2）仪器观测员指挥立镜员到事先选好的某已知点上准备立镜定向；自己快速架好仪器，连接电子手簿，量取仪器高；然后启动操作全站仪和电子手簿，选择测量状态，输入测站点号和定向点号、定向点起始方向值和仪器高；瞄准定向棱镜，定好方向后，锁定全站仪度盘，通知立镜者开始跑点。（3）立镜员在碎部点立棱镜后，观测员及时瞄准棱镜，用对讲机联系、确定镜面及所立点的性质，输入镜高、地物代码，确认准确照准棱镜后，再按电子手簿上的回车键，待电子手簿发出鸣响声，即说明测点数据已进入电子手簿。4、地图扫描数字化的作业步骤。（1）检查工作底图（2）扫描地形图（3）调入图像文件（4）地形图定位（5）图形矢量化（6）图形编辑5、大比例尺数字测图技术设计书应包括那些内容？资料收集齐全后，要编写技术设计书，主要编写内容有：（1）任务概述（2）测区情况（3）已有资料及其分析（4）技术方案的设计（5）组织与劳动计划（6）仪器配备及供应计划第一题得分第二题得分第三题得分第四题得分第五题得分总分（7）财务预算（8）检查验收计划以及安全措施等数字测图期末考试试卷（B）一、填空题（每空1分，共20分）和连接信息。）三部分组成，其作）采集数据。）两大作业模式）和1、数字测图外业采集的三种绘图信息是（）、（2、数字测图系统主要由（）、（）和（业过程与使用的设备和软件、数据源及图形输出的目的有关。3、目前我国主要采用（）、（）和（前两者主要是室内作业采集数据，后者是野外采集数据。4、数字测图作业模式粗分可区分为，（）和（5、实现图数转换的设备称为数字化仪。数字化仪分为两类:（）O6、数字地面模型简称为（）。7、野外数字测图技术设计的主要依据是（8、野外数字测图既可采用传统的先控制测量后碎部测图、从整体到局部的作业方法，也可采用图根控制测量与碎部测量同步进行的（9、CASS简码包括（）、（）和（）3种。10、南方CASS成图系统软件是在（）平台上开发的。二、单选题（每题1分共20分）1、数字测图是一种（）测图技术。A、图解法B、全解析法C、半解析法D、图示法2、CASS可以批量修剪穿越等高线的地物，此地物不包括（）。A、四点房屋B、依比例尺围墙C、陡坎D、道路3、计算机地图制图过程中，作为所有数据基础的数据类型是（）。A、空间数据B、拓扑数据C、属性数据D、灰度值4、计算机屏幕坐标系是以屏幕（）为原点，左至右的水平方向为X轴，上至下的垂直方向为y轴的直角坐标系。A、左上角B、左下角C、右上角D、右下角5、下列哪种实体没有属性（）。A、等高线B、四点房屋C、高程点D、点号6、下列哪种地物不能用“线形换向”工具编辑（）oA、不依比例围墙B、陡坎Cs高程点D、陡坡7、在各种地图中，用来准确描述地貌形态的是（）。A、数字地面模型B、等高线C、示坡线D、注记8、用CASS绘制有向符号时，一定要注意点号的输入顺序，以陡坎符号的绘制为例，陡坎的坎毛是沿前进方向的（）自动生成的。A、左侧B、右侧C、上侧D、下侧9、对地形图上的地物符号进行数字化，其中独立地物符号（非比例符号）的特征点的采集就是符号的（）。A、定位点B、几何中心C、任意位置D、同比例符号10、数字测图系统是以（）为核心的结合硬件、软件于一体的综合系统。A、专业软件B、计算机C、扫描仪D、绘图仪11、全站仪不能测定数据有（）A、水平距离B、高差C、真方位角D、点位坐标12、数字测图的野外数据采集采用测角精度不低于（）、测距精度不低于5+5ppm×D即可，有条件的采用GPSRTK效率更高。A、6"B、2"C、1"D、0.5"13、RTK基准站最理想的架设位置（）A、开阔的高地B、高楼旁C、混凝土路面D、水域旁14、全站仪采集获得的数据，其格式为（）A、点名，X坐标，Y坐标，Z坐标B、点名，Y坐标，X坐标，Z坐标C、点名，编码，Y坐标，X坐标，Z坐标D、点名，编码，X坐标，Y坐标，Z坐标15、以下哪种全站仪是国产品牌（）A、莱卡系列全站仪B、南方系列全站仪C、索佳系列全站仪D、拓普康全站仪16、数字测图的技术总结一般由（）编写。A、行业上级主管部门B、承担任务的生产管理部门C、用户D、质检部门17、数字测图技术设计书应在测图作业（）编写。A、之前B、过程中C、之后D、无限制18、数字测图野外作业时，人员配备不需要（）。A、测量员B、绘图员C、记录员D、立镜员19、在CASS绘图系统中，为了在图上标注任意点坐标，可使用（）功能。A、注记文字B、定义字型C、坐标坪高D、展测点点号20、.数字地图高程注记密度应为每100Cm2范围内（）个。A、15B、5-20C、20-50D、50-100三、判断题（每题1分共15分）1、野外数字测图比白纸测图精度高。（）2、手扶跟踪数字化得到的是矢量数据。（）3、外业数据采集时，CASS简码可以在全站仪中直接输入。（）4、在一切地图图形要素中，点是最基本的图形要素。（）5、CASS展野外点点号时，只展点号，不展点位。（）6、展点前先定显示区，可以使展点全部显示在绘图区域内。（）7、波特率是指采集数据的正确率。（）8、“自由设站”是一种不在已知图根点上设站，而在通视良好、测图范围广的、没有已知图根点的地点安置全站仪的测站安置方法。（）9、“偏心观测”指由于测站点通视不好，安置全站仪时有意偏离测站点的作业措施。（）10、简码是缩写的计算机内部绘图码。（）11、CASS电子平板在测图时不需要输入编码。（）12、坐标定位成图法在绘制平面图时必须人工输入测点坐标。（）13、CASS“等高线”下拉菜单只能用于绘制等高线，而不能用于绘制等深线。（）14、“查询线长”只能查询直线线长，不能查询曲线线长。（）15、扫描仪扫描结果是栅格数据，必须经过矢量化才能得到线划地图。（）四、名词解释（每题3分，共15分）1 .地图分幅：2 .地图扫描：3 .数字地图:4 .地图整饰:5 .地图矢量化：五、简答题（每题6分，共30分）1 .简述手扶跟踪地形图数字化的作业步骤。（5分）2 .简述数字地形图有哪些基本应用？（5分）3 .简述数字测图技术总结的编写依据。4 .简述CASS8.0软件系统中绘制等高线的步骤。5 .简述数字测图技术设计应遵守哪些原则？数字化测图期末测试卷B参考答案一、填空题（每空1分，共20分）1.定位信息属性信息2.数据输入数据处理图形输出3.数字化仪法航测法大地测量仪器法4.数字测记电子平板5.手扶跟踪数字化仪图像扫描数字化仪6.DTM测量任务书独立符号码7 .国家现行的有关测量规范8 .一步测量法9 .类别码关系码10 .AutoCAD二、单选题（每题1分共20分）l._B2. C3. A4. A5. D6. C7. B8. A9. A10. B11. C12. A13. A14. C15. B16. B17. A18. B19. C20. C三、判断题（每题1分共15分）1. 2. 3. 4. 5. X6. 7. X8. 9. X10. X11. 12. X13. X14. X15. 四、名词解释（每题3分，共15分）1 .地图分幅:地图分幅是指按一定方式将广大地区的地图划分成尺寸适宜的若干单幅地图，以便于地图制作和使用。2 .地图扫描：地图扫描是利用扫描仪对纸质图进行扫描，生成一定分辨率按行和列规则排列的栅格数据，其格式为JPG、GIF、BMP、PCX等。3 .数字地图：用数字形式存储全部地形信息的地图。4 .地图整饰：图幅整饰的主要工作是给图幅加上标准图框，并输入图名、测绘单位、测量员、绘图员、检查员、坐标系、高程系、测图时间等具体内容，形成符合规范规定的标准地形图。5 .地图矢量化：将栅格地图转换成矢量数据的处理过程。五、简答题（每题6分，共30分）1 .简述手扶跟踪地形图数字化的作业步骤。（5分）答：其工作主要包括：首先将数字化仪板与计算机正确连接；把待数字化的纸质地图固定在数字化仪板上；利用数字化仪游标对地形图进行定位，以确定图幅范围和数字化仪菜单范围；利用数字化仪菜单采集地图的每一个特征点，采集得到的数据通过数据线传输到计算机中，获得各要素的空间位置；最后进行编辑、整饰工作，获得数字地形图。2 .简述数字地形图有哪些基本应用？（5分）答：在AUtOCAD、南方CASS、清华山维EPS等软件环境下，利用数字地形图可以很容易的获取各种地形信息，如点位坐标、任意两点间的距离与方位角等。利用数字地形图还可以方便地建立数字地面模型DTM,从而利用DTM进行地表面积查询、体积计算、确定挖填方量、绘制等高线、绘制断面图等。3 .简述数字测图技术总结的编写依据。答：1）上级下达任务的文件或合同书；2）技术设计书、有关法规和技术标准；3）有关专业的技术总结；4）测绘产品的检查、验收报告；5）其他有关文件和材料。4 .简述CASS8.0软件系统中绘制等高线的步骤。答：1.建立DTM数字地面模型2 .修改数字地面模型3 .绘制等高线4 .等高线的修饰5.简述数字测图技术设计应遵守哪些原则？答：1）制定技术设计应先考虑整体后考虑局部，兼顾发展；要根据作业区域的实际情况，考虑作业单位的自身条件，如人员的技术能力、软硬件配置情况等，选择最合适的方案。2）积极采用适用的新技术、新方法和新工艺。3）充分分析和利用测区已有的测绘成果和资料，对于测绘外业工作必要时需要进行实地踏勘，并编写踏勘报告。
