【项目方案】源网荷储一体化项目实施方案.docx

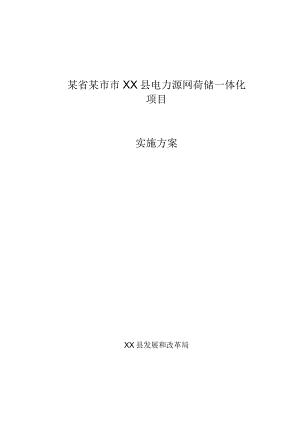

某省某市市XX县电力源网荷储一体化项目实施方案XX县发展和改革局目录前言1第一章总论1第一节规划范围与期限1第二节规划指导思想与依据1第三节规划性质与发展定位1第四节规划目标与指标3第二章电力源网荷储一体化项目概况4第一节项目背景4第二节规划必要性5第三节一体化项目规划方案7第四节项目规划意义7第三章项目规划的条件8第一节区域概况8第二节电力系统概况16第三节负荷现状及预测20第四节电源规划条件26第四章负荷侧响应实施方案30第一节概述30第二节响应分类32第三节负荷侧响应34第四节结论38第五章源网荷储一体化思路39第一节电力负荷及其特性39第二节新能源出力特性分析39第三节电源配比分析43第四节灵活调节措施研究43第五节大电网调节支撑需求分析45第六章源网荷储一体化规划方案45第一节总体实施方案45第二节电源实施方案46第三节增量配电网实施方案52第四节新增负荷53第五节储能规划方案54第六节氢能规划方案82第七节源网荷储一体化运营模式及商业模式91第七章源网荷储一体化方案创新示范亮点98第一节实现“源网荷储”高度融合98第二节突出自我平衡能力提升98第三节创新新能源建设模式98第四节创新储能建设模式IOl第八章环境影响102第一节总体目标102第二节环境影响分析102第三节综合评价结论103第九章经济及社会效益分析104第一节经济效益分析104第二节财务评价及经济效益分析106第三节环境效益分析105第四节社会效益分析109第十章结论及建议110第一节主要结论HO第二节工作建议112q一刖g为深入贯彻“碳达峰、碳中和”战略目标，着力构建清洁低碳、安全高效的能源体系，提升能源清洁利用水平和电力系统运行效率，贯彻新发展理念，更好地发挥源网荷储一体化在保障能源安全中的作用，积极探索实施路径，依据国家发展改革委国家能源局关于推进电力源网荷储一体化发展的指导意见（发改能源规（2021）280号）及自治区发展改革委关于报送“十四五”电力源网荷储一体化发展工作方案的通知（宁发改能源（发展）（2021）289号）文件要求。XX县将依托电解铝企业高负荷及火电机组配套优势和XX地区丰富的光伏资源，建设某市市XX县源网荷储一体化示范项目，通过充分利用清洁能源资源和充分发挥煤电、储能调节性能，最大程度发挥光火储等多种能源形式的互补作用，提高非水可再生能源消费占比，提升能源资源优化配置，实现火电、新能源、储能、储氢的综合利用,为减煤加氢减碳增效、促进能源高质量发展做出积极贡献。第一章总论第一节规划范围与期限(1)规划范围：XX县土地面积为8522.2km2,年末总人口17.83万人。南北长38公里，东西宽64公里，总面积16万公顷。XX县辖4乡4镇，共辖IOl个行政村，区域内的电力源网荷储一体化。(2)规划电压等级：涉及330kV、IlOkV、35kV电网。(3)规划年限：规划现状年为2020年，规划年限为2021年2025年，2021年为计划执行年，规划水平年为2021、2022、2025年。第二节规划指导思想与依据规划指导思想：落实“四个革命、一个合作”能源安全新战略，将源网荷储一体化作为电力工业高质量发展的重要举措，积极构建清洁低碳安全高效的新型电力系统，促进能源行业转型升级。依据文件：根据【国家能源局综合司关于报送“十四五”电力源网荷储一体化发展工作方案的通知】精神，自治区发展改革委关于报送“十四五”电力源网荷储一体化发展工作方案的通知宁发改能源(发展)(2021)289号文。第三节规划性质与发展定位通过优化整合本地电源侧、电网侧、负荷侧、储能侧资源，以先进技术突破和体制机制创新为支撑，探索构建源网荷储高度融合的新型电力系统发展路径，主要包括区域（省）级、市（县）级、园区（居民区）级“源网荷储一体化”等具体模式。充分发挥负荷侧的调节能力。依托“云大物移智链”等技术，进一步加强源网荷储多向互动，通过虚拟电厂等一体化聚合模式，参与电力中长期、辅助服务、现货等市场交易，为系统提供调节支撑能力。实现就地就近、灵活坚强发展。增加本地电源支撑，调动负荷响应能力，降低对大电网的调节支撑需求，提高电力设施利用效率。通过坚强局部电网建设，提升重要负荷中心应急保障和风险防御能力。激发市场活力，引导市场预期。主要通过完善市场化电价机制，调动市场主体积极性，引导电源侧、电网侧、负荷侧和独立储能等主动作为、合理布局、优化运行，实现科学健康发展。利用存量常规电源，合理配置储能，统筹各类电源规划、设计、建设、运营，优先发展新能源，积极实施存量“光水火储一体化”提升，稳妥推进增量“光水（储）一体化”,探索增量“光储一体化”，严控增量“光火（储）一体化”。强化电源侧灵活调节作用。充分发挥流域梯级水电站、具有较强调节性能水电站、火电机组、储能设施的调节能力，减轻送受端系统的调峰压力，力争各类可再生能源综合利用率保持在合理水平。优化各类电源规模配比。在确保安全的前提下，最大化利用清洁能源，稳步提升输电通道输送可再生能源电量比重。确保电源基地送电可持续性。统筹优化近期开发外送规模与远期自用需求，在确保中长期近区电力自足的前提下，明确近期可持续外送规模，超前谋划好远期电力接续。第四节规划目标与指标规划目标。在重点城市开展源网荷储一体化坚强局部电网建设，梳理城市重要负荷，研究局部电网结构加强方案，提出保障电源以及自备应急电源配置方案。结合清洁取暖和清洁能源消纳工作开展市（县）级源网荷储一体化示范，研究热电联产机组、新能源电站、制氢、储能、灵活运行光火储一体化运营方案。规划指标。（一）光储一体化。对于存量新能源项目，结合新能源特性、受端系统消纳空间，研究论证增加储能设施的必要性和可行性。对于增量光储一体化，优化配套储能规模，充分发挥配套储能调峰、调频作用，最小化光储综合发电成本，提升综合竞争力。（一）光火（储）一体化。对于存量煤电项目，优先通过灵活性改造提升调节能力，结合送端近区新能源开发条件和出力特性、受端系统消纳空间，努力扩大就近打捆新能源电力规模。对于增量基地化开发外送项目，基于电网输送能力，合理发挥新能源地域互补优势，优先汇集近区新能源电力，优化配套储能规模；在不影响电力（热力）供应前提下，充分利用近区现役及已纳入国家电力发展规划煤电项目，严控新增煤电需求；外送输电通道可再生能源电量比例原则上不低于50%,优先规划建设比例更高的通道；落实国家及地方相关环保政策、生态红线、水资源利用等政策要求,按规定取得规划环评和规划水资源论证审查意见。对于增量就地开发消纳项目，在充分评估当地资源条件和消纳能力的基础上，优先利用新能源电力。第二章电力源网荷储一体化项目概况第一节项目背景“十四五”时期，将会是我国能源发展由规模速度型粗放增长向质量效率型集约增长转变的重要时期。以碳减排为目标的能源结构调整已被提升至国家战略高度，二氧化碳排放力争于2030年前达到峰值，争取在2060年前实现碳中和。同时到2030年，中国单位国内生产总值二氧化碳排放将比2005年下降65%以上，非化石能源占一次能源消费比重将达到25%左右，风电、太阳能发电总装机容量将达到12亿千瓦以上。推动清洁能源发展迎来重大历史机遇。为实现碳达峰、碳中和“3060”目标，着力构建清洁低碳、安全高效的能源体系，提升能源清洁利用水平和电力系统运行效率，国家发改委、国家能源局发布关于推进电力源网荷储一体化发展的指导意见（发改能源规（2021）280号），提出要更好地发挥源网荷储一体化在保障能源安全中的作用，积极探索其实施路径。其中推进源网荷储一体化项目示范方面，提出鼓励在工业负荷大、新能源条件好的地区，结合增量配电网等工作，开展源网荷储一体化绿色供电园区建设，研究源网荷储综合优化配置方案，提高系统平衡能力。源网荷储一体化示范项目应提出负荷侧调节响应能力、加强源网荷储多向互动的具体措施。2021年4月25日，国家能源局综合司印发关于报送“十四五”电力源网荷储一体化工作方案的通知，提出要落实可再生能源消纳能力，源网荷储一体化发展应提出充分发挥负荷侧调节响应能力、加强源网荷储步向互动的具体举措，开展对大电网调节支撑需求的效果分析，实施后每年不低于2亿千瓦时新能源电量消纳能力且新能源电量消纳占比不低于整体电量50%的项目应列为发展重点。本示范项目的应用范畴为“园区级”源网荷储一体化。项目依托XX工业园区增量负荷和丰富的光资源，在周边建设光伏及储能电站，通过专线直供园区新增负荷，为园区提供绿色、低价的电力。同时利用园区已经建成的热电联产机组进行调峰，提高系统调峰能力，充分发挥源网荷储一体化项目中负荷侧调节响应能力，降低对大电网的调节支撑需求。第二节规划必要性一是推进新旧动能转换、主导产业转型升级的必然选择。XX县是国家重要的旅游城市和矿产资源中心，某省某市市XX县工业园区主要为化工、建材（石膏）、农产品深加工和新能源（光、电）四大产业为主，一次性能源消耗占比较大，碳排放与生态环境建设、经济协调发展任务艰巨,产业结构亟须调整。新能源产业是国家优先扶持发展的战略性新兴产业，全力打造XX县工业园“源网荷储一体化”示范项目，对于促进XX县主导产业转型升级，优化能源结构，提高清洁能源消费水平，激发高质量发展新动能具有重要的现实意义。二是落实国家生态文明先行示范区建设的根本要求。XX县地处国家绿色生态屏障区，在生态文明先行示范区建设的指导思想下，XX县紧密围绕科学谋划空间开发格局、调整优化产业结构、着力推动绿色循环低碳发展、节约集约利用资源、加大生态系统和环境保护力度等方面开展工作,以建设XX县工业园“源网荷储一体化”示范项目为载体，结合源网荷储一体化绿色供电园区建设，将探索出更适宜的绿色循环低碳发展路径，是XX县落实生态文明先行示范区建设，为国家绿色生态屏障建设做贡献的根本要求。三是促进生态保护和高质量发展的战略需要。XX县地处黄河流域生态保护和高质量发展、西部大开发等国家重大战略交汇区，面临“大开发”与“大保护”的现实矛盾，有转型升级、实现能源高质量发展的内在动力。加快区域生态环境保护和高质量发展势在必行。XX县工业园“源网荷储一体化”示范项目中的光伏发电项目主要结合XX县风沙草滩区生态治理，有利于促进水土保持和提升土壤质量，有利于促进生态保护和高质量发展。四是打造低电价“洼地”，促进产业集聚的客观需要。依托XX县工业园区增量配电网试点，开展“源网荷储一体化”绿色供电工业园区建设。在周边建设光伏及储能电站，通过专线直供园区新增负荷，为园区提供绿色、低价的电力。全力打造低电价“洼地”，加大招商引资力度，促进产业集聚发展。五是推进“十四五”能源发展战略实施的必然要求。“十四五”是推动能源转型和绿色发展的重要窗口期，也是光伏发电全面实现无补贴平价上网的关键时期。充分发挥可再生能源成本竞争优势，按照“源网荷储一体化”创新可再生能源发展模式，扩大可再生能源消费应用场景，深化用能替代，提高可再生能源占比，实现源网荷储一体化发展，是推进“十四五”能源发展战略实施的必然要求。对于促进节能减排和改善环境质量，提升某省回族自治区非水电可再生能源电力消纳比重具有重要意义。第三节一体化项目规划方案统筹考虑区域太阳能资源、土地等因素，依托XX县工业园“源网荷储一体化”示范项目增量配电网及新增用电负荷，源网荷储一体化示范项目“十四五”期间规划建设光伏3GWp、储能系统300MW/600Mwh。理建逞33Ok缈能源50kV）tH占和6座0kV储能升建设源网荷储一体化综合能源调控系统（平台），打造清洁主导、国内领先、国际一流的综合能源基地调控中心。通过成立合资公司等资本合作方式统筹开发、建设、运营“源网荷储一体化”示范项目，实现互利共鬲I、风险共担。一体化项目新能源年发电量约为47.7亿度，新能源利用率为98.27%,考虑全部通过XX县工业园区新增负荷（制氢，电解铝，高耗能等工业项目）消纳一部分，另一部分通过33OkV线路送出。通过合理配置电源规模及储能规模，发挥热电联产机组的调峰作用，我县示范性项目基本不需要公网调峰。第四节项目规划意义一是符合能源绿色低碳发展方向，有利于全面推进生态文明建设。充分发挥XX县资源组合优势，按照“源网荷储一体化”模式建设，通过优先利用清洁能源资源、充分发挥已建成的热电联产机组及储能电站调节性能、调动需求侧灵活响应积极性，有利于实现清洁电力大规模就地消纳，提升电力供应保障能力，优化能源结构，破解环境约束，促进能源领域与生态环境协调可持续发展，助力大气污染防治，推进生态文明建设。二是符合供给侧结构性改革要求，有利于提升电力发展质量和效益。依托增量配电网业务范围开展供应侧和需求侧全产业链服务，创新能源服务模式，坚定坚决落实电改政策，全力谋划降低企业用电成本，打造低电价“洼地”，加大招商引资力度，促进产业集聚发展。激发增量配电网竞争优势，切实发挥增量配电网效益，努力打造成为某省回族自治区增量配电网业务中的样板，为全省增量配电业务改革提供可复制性的成功经验。三是将对“源网荷储一体化”开发建设起到示范引领作用。XX县工业园“源网荷储一体化”示范项目由多方投资主体通过成立合资公司方式,一体化开发运营光伏、储能、热电联产机组、增量配电网，充分发挥资源、资金、技术和管理优势，为加快资源优势转变为经济优势提供坚强保障。以储能等先进技术为支撑，实现源、网、荷、储的深度融合，开展绿色供电园区建设，实现能源高效清洁利用，提升自我平衡能力，减少对大网调峰和容量备用需求，将对“源网荷储一体化”项目实施起到示范引领作用。四是对于探索某省回族自治区新能源消纳新途径具有重要意义。XX县工业园“源网荷储一体化”示范项目通过热电联产机组和储能电站的调峰能力，有效解决清洁电力大规模就地消纳问题，提升电力供应保障能力,探索出了一条创新引领、网源协调的新能源发展与消纳的新途径，也是对保障性并网规模外的市场化并网模式的创新示范，对于提升某省回族自治区非水可再生能源电力消纳比重，促进新能源产业持续健康发展具有重要的现实意义。第三章项目规划的条件第一节区域概况1.lXX县概况【行政区划】XX县位于某省回族自治区东部，为银南地区辖县，著名某省滩羊集中产区。历史上中国农耕民族与游牧民族的交界地带。XX县土地面积为8522.2km,地域广袤，年末总人口17.83万人。县境由东南2至西北为广阔的干草原和荒漠草原，以盛产“咸盐、皮毛、甜甘草”著称,驰名中外的某省滩羊是XX主要经济来源。县城北、东、西南分布着大小20余个天然盐湖，因此得名“XX”o哈巴湖自然保护区位于某省回族自治区XX县中北部，属盐（同）香（山）干旱草原荒漠区。南北长38公里，东西宽64公里，总面积16万公顷。属花马寺国家森林公园的景区之一。XX县辖4乡4镇，共辖101个行政村。镇：花马池镇，大水坑镇，惠安堡镇，高沙窝镇。乡：王乐井乡，冯记沟乡，青山乡，麻黄山乡。图3.ITXX县行政划分示意图【区位优势】XX县地处陕、甘、宁、蒙四省（区）交界地带，西与灵武市、同心县连接，北于内蒙古鄂托克前旗相临，东与陕西省定边县接壤，南与甘肃省环线毗邻，自古就有“西北门户灵夏肘腋”之称，是某省交通的东大门，XX县南北长HO公里，东西宽66公里，县城距离自治区首府银川市131公里。g aw> *图3.1-2XX县区位图【地形地貌】XX地势南高北低，北接毛乌素沙漠。属鄂尔多斯台地，南靠黄土高原属典型的过度地带。【气候特点】XX属典型的大陆性季风气候，气温冬冷夏热，平均气温22.4摄氏度，晴天多，降雨少，光能丰富，日照充足温差大，冬夏两季气候迥异，平均温差28左右，秋冬交节之际，昼夜温差可达20。【土地资源】XX县有可利用草原714万亩，耕地134万亩，是优质小杂粮集中产地。【矿藏资源】地下蕴藏的矿产资源截至2012已发现有16种之多，其中已探明石油储量为4500万吨，煤炭储量81亿吨，石膏4.5亿立方米，白云岩3.2亿立方米，石灰石11亿立方米。图3.1-3县域资源现状图1.2XX县产业发展现状规划1.2.IXX县产业现状截至2020年底，XX县土地面积为8522.2km2,至2020年XX县国民生产总值达到115.4亿元，年末总人口17.83万人，人均GDP为7.24万元,城镇化率54%。XX县经济社会情况见表2-1。表2-12020年XX县经济社会情况年份土地面积（km2）GDP（亿元）年末总人口（万人）人均GDP（万元/人）城镇化率（%）20208522.2115.417.837.24541.2.1.1城乡发展总目标以彻落实以人为本、全面协调可持续的科学发展观，加快建设资源节约型、环境友好型社会，加强与周边区县交界地区的交流与合作，将XX建设成为产业发达、经济繁荣、环境优龙、功能完善，陕甘宁地区重要的生态恢复区。充分挖掘历史文化资源、生态旅游资源、红色文化、长城文化资源，以旅游业的发展促进相关服务业的联动发展，推进金融、咨询、设计、会展等现代服务业的发展。1.2.1.2经济发展策略加快发展现代高效农业，推进农业产业化经营，积极发展农、牧产品加工。增加工业总量，加快构调整，提高经济效益和工业化水平，走新型工业道路持续发展能源化工、物流、羊绒加工、甘草产业等传统产业，新城产业链及相关配套产业，积极承接食品制、服装加工等的产业转移，培育新的经济增长点。1.2.1.3社会发展策略依托科教与文化优势，完善各项社会服务设施建设，促进人的全面发展。进一步完善社会保障制度，积极扩大社会保障面和就业面，努力使人民也活整体实现比较宽裕的小康水平，进而达到富裕水平。完善文体产业发展机制，加强基层文化设施建设，完善县级、街道、居（村）委会三级文化网络。建设综合性体育场馆、社区和农村体育设施,积极促进全民健身运动的发展。加强公共卫生建设，建立健全公共卫生应急机制，逐步建立起结构完善、功能齐全、布局合理的医疗服务网络。1.2.1.4生态环境发展策略加强资源与环境保护，实现可持续发展。重点加强自然保护区、风景名胜区的生态保护建设。强化土地管理，加强水资源保护，合理开发矿产资源。加强污染防治和生态建设，大力发展循环经济，打造宜居生态环境。L2.1.5空间布局规划通过分析对照以国民经济和社会发展规划为依据，结合城乡规划中的城市发展定位和土地利用战略方针，形成统一的城市发展目标。具体为：城市总发展目标：某省东部生态屏障，省际区域商贸物流中心，宁东国家能源化工基地的重要组成部分，生态宜居的园林城市。人口与城镇化发展目标：2020年19.5万人，城镇化率60%。产业发展目标：培育石油化工、煤化工、新能源、新材料、机械设备制造和农产品加工6大支柱产业，大力发展第三产业，打造某省生态产业大县。空间布局：以县城为中心形成“两心三轴三点三片”的点面结合的城镇空间体系，打造“县城、惠安堡、高沙窝、青山、冯记沟”五大特色功能区；城区形成形成“一城四区”的城市布局结构。1.3近期建设重点及建设计划形成“一核两片五功能区”的发展形态，不断调整完善，以县城为中心，建设某省东大门现代服务业核心区，以南北生态农业片区为依托，发展相应的农产品加工、农产品专业市场、生态旅游等产业，逐步形成基于“五大功能区”为主导的产业空间布局。推进城市结构功能调整，大力实施西进东拓战略，建设西部新区，大力发展东部工业园区，增强经济实力。老城区更新改造与风貌建设。完善对外交通体系，优化城区内部路网，形成城市框架，初步形成布局合理的中等城市格局;加快绿地水系建设，突出城市特色。完善各项市政基础设施建设，建成保障力强的基础设施系统。（1） 一核心：形成县城服务经济密集区依托城区强化城市服务功能和综合服务配套功能，以专业市场、物流中心为主要载体，借助现有的资源条件，以物流、商贸、旅游、房地产等为重点产业，积极发展与县城城市功能相适应的商贸、物流、生态旅游、休闲居住等现代服务业，促进产业功能与城市服务功能相互支撑，增强服务功能，强化辐射带动，吸引周边、陕西、内蒙等地区的资金、人才、技术等要素向XX合理转移和集散，将XX建设成某省东大门现代服务业核心区，体现区域联动桥头堡的功能。（2）两片：形成南北生态农业片区分别为南部山区以马铃薯、养麦、小杂粮、油料等为主的旱作区，北部以饲草料和优质无公害瓜菜为主的丘陵区。利用县域内农业资源，结合生态环境建设，发展多元生态型农业。发展牧草和滩羊禽畜为核心，以甘草中药材、沙生植物等为特色产业，并依托生态农业可发展农副产品加工,在各乡镇建立专业的农副产品市场。(3)五区：形成五大产业集聚发展区县城功能区-产业融合先导区主要有商贸、物流、金融、技术服务等为基础的生产性服务业集聚区,以XX古城、花马湖森林公园、哈巴湖自然保护区、长城遗址公园等为依托的旅游特色区，以及以建材、石化、制药、农副产品深加工为主导的产业核心区，形成XX产业发展的重点区域。着重承接银川辐射，不断改善发展环境，提升产业能级，提高经济效益，促进一、二、三产业融合发展,形成以劳动密集型产业为重点，现代服务业为主导的XX产业发展的核心。惠安堡(萌城)功能区-主导产业集聚区形成两镇联合发展、产业互补的县域南部产业集聚区。着重发展煤炭开采、加工，煤焦化、金属镁冶炼、水泥建材及PVC、烧碱、电石等主导产业；加大煤炭资源开采，大力发展煤炭深加工、煤电一体化产业，促进煤炭资源就地转化，基本形成某省重要的煤炭开采及深加工基地之一。高沙窝功能区-能源产业延伸区依托宁东能源化工基地，发展与煤矿相关的延伸产业，拉长能源产业的生产链，增加产业附加值。主要是大力煤炭采选、电力、煤化工、装备制造和环保五大产业集群，重点发展采矿、电力、基本有机原料、合成材料、化肥、焦炭、氯碱、精细化工、环保、机械等上下游配套产业。青山功能区-建材产业加工区重点发展石膏深加工产业，加快以石灰石、石膏为主的矿产资源有序开发，大力发展水泥、石膏、岩棉、硅酸钙板等新型环保建材等产业。冯记沟功能区一煤炭资源转化区重点发展煤炭开采及深加工、煤电一体化、煤化工等产业，重点支持某省发电集团、国家电力集团、等企业发展壮大，着力打造重要的能源基地。第二节电力系统概况1.1 某省电网现况某省电网位于西北电网的东北部，现通过黄河-白银双回、六盘山-平凉双回共4回75OkV与西北主网联网运行。截至2020年底，网内建成沙湖-银川东-灵州-黄河-杞乡-贺兰山-沙湖75OkV双环网。通过1回±66OkV直流线路向山东电网送电，通过1回±80OkV直流线路向浙江电网送电，同时,通过沙湖-伊克昭3回75OkV线路与昭沂直流送端相连。750kV形成坚强的双回路环网结构；33OkV电网主要集中在中南部某市、中卫、固原等地区，基本形成以环网为主、双回链式为辅的结构；22OkV电网主要集中在北部银川、石嘴山等地区，已形成网格状结构，220kV>33OkV电网以青铜峡市为界，分别向IlOkV及以下电网提供电源支撑。2020年全口径装机59427MWo其中水电426MW,火电33261MW,风电13781MW,光伏11969MW。水电、火电、风电、光伏所占比例分别为0.72%、56.0%、23.2%.20.1%。新能源总装机占比43.3%。截至2020年底，某省电网750kV变电站共8座（包括开关站1座），变压器14台，总容量27000MVA；33OkV变电站44座（包括用户站19座），变压器96台，总容量28540MVA；22OkV变电站45座（包括用户站9座），变压器102台，总容量19010MVA。建成±80OkV直流线路1回，总长度1720km、±66OkV直流线路1条，总长度1335km；75OkV线路39条，某省境内总长度2303.2km；33OkV线路117条，总长度3320.7km；22OkV线路143条,总长度2583.4km。2020年某省全社会用电量达到1038亿kWh,最高发电负荷15700Mk某省电网2020年地理接线图见图3.1-4。÷没=亲二手又图3.1-42020年某省75OkV电网接线图1.2 宁东电网现况宁东电网位于某省电网的东部，主网电压为330kV,有徐家庄、甜水河、蒋家南、盐州、甘露、宋堡、麻黄山风电、中民投光伏、英力特化工、煤制油10座33OkV变电站。截止2020年底。宁东地区并网风电场21座，总装机容量2754.18MW；光伏电站41座（集中式20座，分布式21座），总装机容量2349.1625MW；火电机组5台，总装机容量696MWo所辖用户自备发电机组6台，总装机容量699MW；垃圾发电厂1座，装机容量36MW。截止2020年12月，宁东电网统调35千伏以上变电站共48座，变电总容量为9533.5MVAo截止2020年底，宁东电网所辖35kV及以上变电站47座，主变总台数90台，主变总容量9031.5MVA。其中：33OkV变电站10座，主变压器24台，容量6840MVA（含调管用户设备及代运维设备）；IlOkV变电站22座，主变压器42台，总容量2032.5MVA；35kV变电站15座，主变压器24台，总容量159MVA。截止2020年12月,宁东电网统调35千伏及以上电压等级线路共计260条，线路总长度4268.405kmo其中330千伏线路总计27条，长度646.087km；110千伏线路总计118条，长度2316.692km（其中宁东供电公司资产65条，总长1233.385km）；35千伏线路U5条，长度1305.626km（其中宁东供电公司资产38条，总长596.437km）。2020年宁东全年最大负荷1707.86MW,全社会用电量206.568亿kWh。2. 3XX电网现状截止2020年年底，XX县内有33OkV变电站4座，分别为盐州变、宋堡变、麻黄山变（用户）、中民投变，其中，盐州变共有主变3台，变电总容量840MVA,电压变比为330/110/35；麻黄山变共有主变3台，变电总容量720MVA,电压变比为330/110/35；宋堡变共有主变3台，变电总容量1080MVA,电压变比为330/110/35；中民投变共有主变3台，变电总容量1080MVA,电压变比为330/110/35,位于D类供电区域内。截止2020年底，XX县IlOkV公用变电站10座，主变19台，总变电容量848MVA,全部为半户外站。IlOkV公用线路共有31条，线路总长度为716.685km,全部为架空线路。截止2020年底，XX县IlOkV电网形成以33OkV盐州变、宋堡变和区外罗山变为主要电源点，形成以单链式、双链式、单辐射式、双辐射式为主的网络结构。截止2020年底，XX县IlOkV线路31条，其中有2条线路为双链接线，占IlOkV线路总条数的6.45%；21条线路为单链接线，占IlOkV线路总条数的67.74%；双辐射线路有7条线路，占IlOkV线路总条数的22.58%；单辐射线路有1条线路，占IlOkV线路总条数的3.23%。截至2020年底，XX县有38个IlOkV及以下电源点，其中风力发电场15个，光伏发电站23个，总装机容量2450.196MW,年发电量47.5039亿kWh。第三节负荷现状及预测3. 电力需求预测4. 1.1历史负荷增长趋势分析“十二五”期间，XX县电网全社会最大用电负荷从2010年的185兆瓦到2015年的323兆瓦，同比增长42.72虬2019年全社会最大用电负荷为465.69兆瓦。同比增长30.64队“十二五”期间，XX县电网全社会用电量从2010年的11.79亿千瓦时增长到2015年的20.53亿千瓦时，同比增长42.57%。2019年全社会用电量为29.8亿千瓦时。同比增长31.11%。“十二五”期间，XX县电网一产、二产、三产、居民用电量分别从2010年的0.72、9.43、0.94、0.7亿千瓦时到2015年的0.94、15.89、2.05、1.64亿千瓦时。2019年XX第一产业用电量为1.17亿千瓦时，同比增长19.66%；第二产业用电量为23.72亿千瓦时,同比增长33.01%；第三产业用电量为2.67亿千瓦时，同比增长38.58%；城乡居民生活用电量为2.24亿千瓦时，同比增长26.79虬XX县分产业用电结构与经济产业结构特征保持一致，二产用电量高，尤其是工业用电量是全社会用电量的主导力量。随着经济结构的不断调整，用电结构也随之变化，第二产业用电量所占比例整体呈缓慢下降趋势，第三产业用电、城乡居民用电占比逐年增加，增速较快。2010年第一、二、三产业、居民生活用电比例为6.1:80:7.9:6,2019年为3.92:79.93：9.1:7.45。表3.ITXX县电量负荷历史数据年份全社会最大用2电负荷f（MW）点社会用电取（亿kWh）三产及居民用电量人均用电量（kWh/人）人均生E活用电，£（kWh/人）农村居士人均（活用电量（kWh/人）（亿kWh）一产二产三产居民201018511.790.729.430.940.77462445178201121713.960.8211.081.120.948725585234201223915.530.8912.271.31.079528659263201326317.320.913.611.591.2110434730329201428418.50.9114.431.781.3910882816408201532320.530.9415.892.051.6411901952571201633521.150.9716.382.111.6911799944566201738424.41.118.792.442.07139031182709201841326.11.1320.252.572.15143621275913201946529.81.1723.722.672.241508712831071202047031.21.2024.502.722.341579012971131“十三五”期间，工业用电量保持中低速增长，XX县的第一产业用电量所占比例仍将呈低速增长，受产业结构优化调整的影响，第二产业用电量将保持平稳增长，呈微降的态势；第三产业用电量和居民用电量所占比例逐年上升。3.1.2负荷特性分析1）年度负荷特性最大负荷出现时间：XX电网负荷受季节因素影响较大，总体特点是：冬夏季负荷大，春秋季负荷小，夏季空调负荷大于冬季采暖负荷。主要主要原因是XX经济发展相对稳定，大型工业用户相对较多，对用电负荷影响小，居民冬季采暖主要采用集中供暖方式，电取暖较少；而XX县夏季气温略高，空调负荷相对较大。夏季降温负荷集中在6-9月份，随着城市人口的增长和空调的普及降温负荷近年来在逐年增加，比重也呈逐年上升趋势。受XX县所处地理环境昼夜温差大的影响，冬季采暖负荷主要集中在每年11月份至次年3月份。XX县年负荷历史曲线看来，夏季高峰负荷一般出现在7月或者8月份，冬季高峰负荷出现在1月或者12月份。每年的12月主要为冬季排灌、采暖及新增负荷所致；低谷负荷出现在45和910月份，主要受每年停止暖后4、5月负荷逐月下降，68月由于降温负荷、工业负荷和夏收农用电负荷的影响，负荷逐步上行至最高点，之后910月份略有下降，至11月末供暖负荷接入后负荷逐步升高。2）典型日日负荷特性分析XX县电网负荷受季节变化影响较大，总体特点是：冬夏季负荷大，春秋季负荷小，冬季采暖负荷大于夏季空调负荷。2019年冬季最大负荷发生在1月，冬季最小负荷发生在3月，夏季最大负荷发生在8月，夏季最小负荷发生在5月。冬季最大典型日负荷曲线的特点是：最大负荷与最小负荷的峰谷差较大，曲线变化波动较大，夏季、春秋季典型日负荷峰谷差较小，曲线变化波动较为平缓。XX县电网最大负荷日出现在7月份，曲线变化规律为早晚两个高峰，早高峰一般出现在11左右，主要是由于工业负荷、居民用电集中开启；晚高峰出现在18点-21点左右，晚高峰负荷明显高于早高峰，是由于晚间居民生活用电、冬季取暖以及商场、餐饮、娱乐业的负荷与工业负荷叠加所致。低谷负荷一般出现在凌晨4：00,主要是由于居民、商业负荷迅速下降所致。3.1.3客户用电及其历史增长趋势分析自2010至2020年，XX县居民生活用电年用电量从0.7亿kWh增长到2.78亿kWh,年均增长率17.15%；非居民生活用电年用电量从0.37亿kWh增长到1.24亿kWh,年均增长率15.01%；农业生产年用电量从0.72亿kWh增长到1.21亿kWh,年均增长率6.13%；商业用电从0.56亿kWh增长到L79亿kWh,年均增长率15.35%；非普通工业用电从L89亿kWh增长到5.09亿kWh,年均增长率11.17加大工业用电从7.55亿kWh增长到19.07亿kWh,年均增长率12.22%。3.1.4客户报装及其发展情况2020年后续有366610OkVA容量负荷接入XX县电网。表3.1-2XX县大客户用电报装一览表序号用户名称用电性质预计报装容量（kVA）计划用电时间（年）所在分区1国家电投集团铝电投资有限公司（电解铝）工业18700002022D2国家电投集团铝电投资有限公司（铝材制造）工'业600002022D3国家电投集团铝电投资有限公司（工业蒸汽）工业2200002023D1国家电投集团铝电投资有限公司（供暖工程）工业5500002024D5国家电投集团铝电投资有限公司（制氢）IMk2500002025D6某省XX马斯特能源有限公司工业2000002021D7某省坤晟元工贸有限公司工业10002021D8陕西顺天动力控制设备有限公司北16002021D9某省新珂源能源利用有限公司工业125002021D1()中海外瑞丰新能源（某省）有限责任公司工业200002022D11某省黄河汇通石化有限公司工业250002022D12隆基绿能科技股份有限公司工业660002023D13某省瑞峰能源有限公司业2000020
