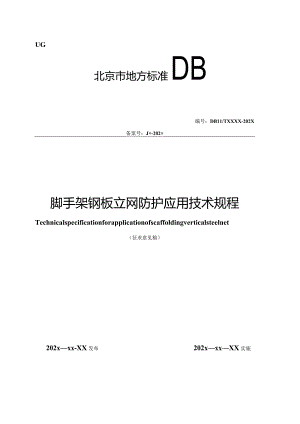

UG北京市地方标准DB编号：DB11/TXXXX-202X备案号：J×-202×脚手架钢板立网防护应用技术规程Technicalspecificationforapplicationofscaffoldingverticalsteelnet（征求意见稿）202xxx-XX发布202xxxXX实施北京市住房和城乡建设委员会北京市市场监督管理局联合发布1总则12术语和符号22. 1术语23. 2符号33材料、构配件54荷载74. 1荷载分类75. 2荷载标准值75设计计算86. 1基本设计规定85.2设计计算96构造要求117. 1一般规定116.2钢板网片116. 3连接件127安装与拆除157. 1一般规定157.2安装158. 3检查与验收157.4拆除168安全管理18附录A钢板立网构配件进场检查验收表19本规程用词说明20引用标准名录21附：条文说明23Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols32.3 MaterialsandAccessories42.4 1.oads62.5 1.oadsClassification62.6 NormalValuesofLoads63 DesignCalculation73.1 BasicRequirements73.2 DesignCalculation84 DetailingRequirements104.1 GeneralRequirements104.2 ExpandedSteelNet104.3 Connector115 InstallationandDismantlement135.1 BasicRequirements135.2 Installation135.3 CheckandAccept135.4 Dismantlement146 SafetyManagement16AppendixACheckTableofComponentsQuality17ExplanationofWordinginThisSpecification181.istofQuotedStandards19Addition：ExplanationofProvisions20.o.为规范北京市建筑工程脚手架钢板立网的应用，做到技术先进、安全适用，制定本规程。1.0.2本规程适用于北京市行政区域内建筑施工落地式脚手架、悬挑式脚手架钢板立网防护的设计、安拆、验收、使用及安全管理。1.0.3脚手架钢板立网的应用除应符合本规程外，尚应符合国家及北京市现行有关标准的规定。2术语和符号2.1 术语2.1.1 冲孔钢板punchedsteelplate板面冲压有设定孔型和目数的钢板。2.1.2 框架龙骨framekeel支撑、承载冲孔钢板的金属框架型构件。2.1.3钢板网片expandedSteelNet冲孔钢板与框架龙骨通过自攻螺丝固定等方式连接而成的组合体。2.1.4连接件connector连接固定钢板网片的金属结构件。2.1.5钢板立网verticalsteelnet钢板网片通过连接件安装于脚手架外立面组合形成的安全防护体系。2.2符号2.2.1 荷载和荷载效应CDq基本风压值COk风荷载标准值Ma一风荷载产生的弯矩标准值Gwk单张钢板网片自重标准值Glk一一单个连接件自重标准值Pk钢板立网对脚手架施加的竖向荷载标准值Fk一一由风荷载产生的对脚手架施加的水平荷载标准值M弯矩设计值N传给连接件的竖向作用力设计值R连接件传给横杆的横向作用力设计值弯曲正应力V挠度2.2.2 材料性能和抗力f一一钢材的抗弯强度设计值Nv连接件的承载力设计值Re一一扣件抗滑承载力设计值M容许挠度E弹性模量2.2.3 3几何参数W截面模量/钢板网片宽度h钢板网片高度/截面惯性矩S单张钢板网片面积2.2.4 计算系数z风压高度变化系数s一一风荷载体型系数y一一地形修正系数x风向影响系数空间折减系数3材料、构配件3.0.1框架龙骨应符合现行国家相关标准的规定，其材质应符合现行国家标准碳素结构钢GB/T700中Q195级钢的规定。框架龙骨宜采用不小于20mmX20mmX0.8mm的方钢管。采用其他型材时，应经试验证明其力学性能不低于上述方钢管后方可使用。3.0.2冲孔钢板应符合现行国家标准碳素结构钢冷轧钢板及钢带GB/T11253的规定，其材质应符合现行国家标准碳素结构钢GB/T700中Q195级钢的规定，圆孔的型式、参数、技术要求等应符合现行国家标准工业用筛板板厚V3mm的圆孔和方孔筛板GB/T10612的规定。冲孔钢板厚度不应小于O.5m,圆孔孔径宜为6mm,孔距不宜小于IOmnb开孔率不宜小于18%。3.0.3连接件卡头钢板应符合现行国家标准碳素结构钢冷轧钢板及钢带GB/T11253的规定，其材质应符合现行国家标准碳素结构钢GB/T700中Q195级钢的规定。连接件钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，其材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。螺栓应符合现行国家标准六角头螺栓C级GB/T5780的规定。卡头钢板厚度不应小于2.5mm,钢管应采用648.3X3.6mm的规格，螺栓规格不应低于M8。3. 0.4扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的规定，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件在螺栓拧紧扭力矩达到65Nm时，不得发生破坏。4. 0.5钢板立网的结构连接材料应符合下列规定：1手工焊接所采用的焊条应符合现行国家标准非合金钢及细晶粒钢焊条GB/T5117或热强钢焊条GB/T5118的规定，选择的焊条型号应与所焊接金属物理性能相适应；2自动焊接或半自动焊接所采用的焊丝应符合现行国家标准熔化焊用钢丝GB/T14957.熔化极气体保护电弧焊用非合金钢及细晶粒钢实心焊丝GB/T8110、非合金钢及细晶粒钢药芯焊丝GBT10045热强钢药芯焊丝GB/T17493的规定，选择的焊丝和焊剂应与被焊金属物理性能相适应；3自攻螺钉应符合现行国家标准十字槽盘头自钻自攻螺钉GB/T15856.1的规定，规格不应低于ST4.2。采用其他螺钉时，其性能不应低于该标准；4采用的其他结构连接材料应符合现行相关标准，并经试验证明其性能符合要求后方可使用。3.0.6钢板立网的表面处理宜采用静电粉末喷涂工艺，其作业标准应符合现行国家标准涂装作业安全规程粉末静电喷涂工艺安全GB15607的规定。采用其他工艺时，其作业标准应符合国家现行相关标准的规定。3.0.7钢板立网构配件应具有良好的互换性，且可重复使用。构配件外观质量应符合下列要求：1不得使用带有裂纹、折痕、表面明显凹陷、严重锈蚀的钢管：2铸件表面应光滑，不得有砂眼、气孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净；3冲压件不得有毛刺、裂纹、明显变形、氧化皮等缺陷；4焊接件的焊缝应饱满，焊渣应清除干净，不得有未焊透、夹渣、咬肉、裂纹等缺陷。3.0.8钢板立网构配件在每使用一个安装拆除周期后，应及时检查、分类、维护、保养，对不合格品应及时报废。4荷载4.1 荷载分类4.1.1 作用于钢板立网的荷载可分为永久荷载(恒荷载)与可变荷载(活荷载)。4.1.2 钢板立网永久荷载应包含下列内容：1钢板网片自重：包括框架龙骨、冲孔钢板、自攻螺钉等的自重；2连接件自重：包括卡头钢板、螺栓、钢管等的自重。4.1.3钢板立网可变荷载应包含风荷载。4.2荷载标准值4.2.1 钢板网片、连接件等自重应按实际计算，其值也可按现行国家标准建筑结构荷载规范GB50009中附录A的规定确定。4.2.2 作用于钢板立网上的水平风荷载标准值，应按下式计算：5="二HQO(4.2.2)式中：CDk风荷载标准值kNm2).2风压高度变化系数，应按现行国家标准工程结构通用规范GB55001的规定采用；s风荷载体型系数，应参照现行行业标准建筑施工扣件式钢管脚手架安全技术规范再430第4.2.6条的规定采用；当41.0时，取Mr=L0；y一一地形修正系数，应按现行国家标准工程结构通用规范GB55001的规定采用；x风向影响系数，应按现行国家标准工程结构通用规范GB55001的规定采用；g基本风压值kNm2),应按现行国家标准工程结构通用规范GB55001的规定采用。5设计计算5.1 基本设计规定5.1.1 钢板网片、连接件的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计，并应进行下列设计计算：1框架龙骨的抗弯强度计算；2连接件的强度计算；3连接扣件的抗滑承载力计算。5.1.2 2计算构件的强度与连接强度时，应采用基本组合的效应设计值。永久作用分项系数应取1.3,可变作用分项系数应取L5。5.1.3 钢板立网中的受弯构件，尚应根据正常使用极限状态的要求验算变形。验算构件变形时，应采用标准组合的效应设计值，各类荷载分项系数均应取LOo5.1.4 钢材的强度设计值与弹性模量应按表5.1.4的规定确定。表5.L4钢材的强度设计值与弹性模量NZmm2)Q195钢抗弯强度设计值/175Q235钢抗弯强度设计值/205弹性模量E2.06×IO55.1.5连接件、扣件承载力设计值应按表5.1.5的规定确定。表5.1.5连接件、扣件承载力设计值kN)项目承载力设计值连接件0.1直角扣件、旋转扣件(抗滑)8.05.1.6受弯构件的挠度不应超过表5.1.6中规定的容许值。表5.L6受弯构件的容许挠度构件类别容许挠度U框架龙骨50mm5.2 设计计算5.2.1 框架龙骨的抗弯强度应按下式计算：=-f(5.2.1)W式中：弯曲正应力；M一一弯矩设计值Nmm),应按本规程公式5.2.2计算；W截面模量mm3)；/钢材的抗辱强度设计值NZmm2),应按本规程表5.1.5的规定取值。5.2.2 由风荷载产生的框架龙骨考矩设计值M,应按下式计算：M=.5×M.=3%电(5.2.2)破32式中：M砒一一风荷载产生的弯矩标准值kNm)；cok风荷载标准值(kN/m2),应按规程公式4.2.2计算;I钢板网片宽度m)；h钢板网片高度m)。5.2.3 框架龙骨的挠度应按下式计算：5a)J不768 EZH(5. 2.3)式中：V挠度mm)；v容许挠度，应按本规程表5.1.7的规定取值；空间折减系数，由试验确定空间折减系数取0.30；E弹性模量：NZmm2)；I截面惯性矩n),5.2.4 连接件的强度应符合下式规定：(5. 2.4)NM式中：Nv连接件的承载力设计值kN),应按本规程表5.L6的规定取值;N一一传给连接件的竖向作用力设计值kN),应按本规程公式5.2.5计算。5.2.5 传给连接件的竖向作用力设计值，应按下式计算：(5. 2.5)N=L3x(G咏/2+GP式中：Gwk单张钢板网片自重标准值kN)；Glk单个连接件自重标准值kN)o5.2.6 连接件与脚手架横杆连接时，扣件的抗滑承载力的验算，应符合下式规定：RRc(5.2.6)式中：R连接件传给横杆的横向作用力设计值kN)；RC扣件抗滑承载力设计值kN),应按本规程表5.1.6的规定取值。5.2.7 由风荷载产生的对脚手架施加的水平荷载标准值，应按下式计算：Fk=ckS/2(5.2.7)式中：Fk由风荷载产生的对脚手架施加的水平荷载标准值kN)oS一一单张钢板网片面积m2)o5.2.8 钢板立网对脚手架施加的竖向荷载标准值，应按下式计算：Pk=CGwk+2Glk)S(5.2.8)式中：Pk一一钢板立网对脚手架施加的竖向荷载标准值kNm2)；6构造要求6.1 一般规定6.1.1 钢板网片的构造和安装应满足施工需求，并应保证牢固、稳定。6.1.2 钢板立网所用钢板网片、连接件、构配件等应配套使用，连接节点应牢固可靠，且满足强度和刚度要求。uui 解 mil 嬲嬲 mil ut嬲解i SBSig WtW WMHBHH56.1.3 钢板网片应根据其规格、荷载、结构构造和外观要求设置横向及斜向龙骨（见图6.1.3）。脚画SSFsZt3u¾g¾Hggf¾¾g¾¾gh三sWWwW9nHIBBIHBHMW*11SmS»8HS图6.1.3钢板网片标准框架示意图1一竖向龙骨；2一连接件；3横向龙骨；4冲孔钢板；5一斜向龙骨6.2 钢板网片6. 2.1钢板网片的规格尺寸应与脚手架构造相匹配，其高度不应超过2000mm,宽度不应超过1500m,单件产品质量不宜超过15kgo7. 2.2框架龙骨的组装宜采用焊接方式，焊缝应满焊。8. 2.3框架龙骨与冲孔钢板的组装宜采用自攻螺钉连接，固定点间距不应超过300InnI（见图6.2.3）。IIlilmu uui um mu §BM 朋 ffll HS % H Hmu mu mu&SsS nsts Tfm nt QsS t tw HnT QaSuu um uUimu um muu um S图6. 2. 3固定点位置示意图1固定点；2一框架龙骨；3冲孔钢板6. 2.4钢板网片的表面处理宜采用静电粉末喷涂工艺，涂层厚度不应小于40 H m。钢板网片表面应 光洁、色泽均匀，颜色一致，不应有脱皮、气泡、露底等缺陷。6.3连接件6.3.1 连接件应设置在横向框架龙骨两侧，单张网片数量不应少于4个，固定点距外边缘宜为网片 宽度的02倍（见图6.3. 1）。图6.3.1连接件位置示意图1钢板网片；2一连接件6.3.2连接件钢管端头伸出扣件盖板边缘的长度不应小于100mnio6. 3.3连接件宜采用上托下勾结构，并与框架龙骨尺寸相匹配，其构造应符合下列规定（见图7. 3.3-1、6.3.3-2）:1托钩深度不应小于25un,宽度超过框架龙骨不宜大于5mm：拉钩深度超过框架龙骨不宜大于2mm；弯钩与钢管的开口宽度宜为Ionim15u11;2卡头钢板应居中安装，每侧外露尺寸不应小于5mm；3钢管应水平设置，其长度不应小于300mm,且不宜大于400mm；4螺栓外露丝扣不应少于3扣；5钢管开槽宽度不应大于5mm,长度不应大于70mm。图6.3.3T连接件“上托下勾”构造示意图1立杆；2横向水平杆；3纵向水平杆；4一连墙件；5一连接件；6钢板网片图6.3.3-2连接件构造详图1托勾；2一卡头钢板；3拉钩；4一螺栓；5一钢管开槽；6一钢管147安装与拆除7.1 一般规定7.1.1 钢板立网安装与拆除应在脚手架专项施工方案中明确技术要求、施工流程和安全措施。7.1.2 钢板立网安装和拆除作业前，应向施工现场管理人员及作业人员进行安全技术交底。7.1.3 材料、构配件进场应进行检查验收，经验收合格后方可投入使用，并应按品种、规格分类码放整齐、稳固。7.2 安装7.2.1 钢板网片安装应随脚手架搭设进度分段、分层，自下而上进行。7.2.2 钢板网片应通过连接件安装在脚手架外侧，并随架体搭设同步安装到位。图7.2.2T脚手架钢板网安装示意图1一脚手架立杆：2一脚手架横向水平杆；3一脚手架纵向水平杆；4钢板网片；5一连接件7.2.3 钢板网片、连接件与脚手架连接牢固，脚手架开口处钢板网片应设置防止水平位移的措施。7.2.4 钢板网片随安装同步校正，钢板立网应平整、严密。7.2.5 安全通道、卸料平台和塔式起重机附着装置等部位的钢板网片应根据现场具体条件和需求进行安装。7.3 检查与验收7.3.1根据下列技术文件进行钢板立网的检查与验收:1脚手架专项施工方案；2钢板立网构配件进场检查验收表（附录A）。7.3.1 钢板网片的检查应符合下列规定：1应有产品质量合格证和检测报告；2钢板网片质量应符合本规程第3.0.1、3.0.2条的规定；3钢板网片外观应无变形、翘曲、断裂、严重锈蚀、喷涂层剥落等缺陷；4钢板网片焊接部位应无裂纹、开焊，自攻螺栓应无松动、遗漏等缺陷；5钢板网片应进行防锈处理。7.3.2 连接件的检查应符合下列规定：1应有产品质量合格证和检测报告；2连接件质量应符合本规程第3.0.3条的规定；3连接件应进行防锈处理。7.3.3 钢板立网应在下列阶段与脚手架同步进行检查与验收：1脚手架每搭设完6m至8m高度；2达到设计富度；3五级及以上大风前、后：4脚手架停用超过一个月。7.3.4 钢板立网在使用中，应定期检查下列要求内容：1钢板网片、连接件的设置应符合要求；2钢板网片外观无变形、翘曲、断裂、锈蚀、喷涂层剥落等缺陷；3钢板网片、连接件焊接部位无裂纹、开焊等缺陷；4连接件螺栓、扣件无松动；5连接件扣件螺栓拧紧扭力矩应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130中相关规定要求；6连接件钢管端头伸出扣件盖板边缘的长度应符合本规程第6.3.2条的规定。7钢板立网应拼接严密。7.4 拆除7.4.1 钢板立网拆除应按脚手架专项方案施工，拆除前应做好下列准备工作：1拆除前应对施工人员进行安全技术交底；2全面检查钢板立网的状况；3清除钢板立网上的杂物及周边影响拆除的障碍物。7.4.2 钢板立网拆除作业应由上而下逐层进行，不得上下同时作业。7.4.3 钢板立网拆除作业应分工明确，专人指挥，有序作业。7.4.4 拆下的钢板立网构配件应按品种、规格分类存放。8安全管理8.0.1钢板立网安装与拆除人员应由专业架子工进行，并持证上岗。8.0.2钢板立网安装与拆除作业人员应正确使用劳动防护用品。8.0.3钢板立网的安全检查与维护，应按本规程第7.3.4、7.3.5条的规定进行。8.0.4钢板立网安装与拆除过程中，出现异常情况时，应立即停止施工，迅速撤离作业人员，并在采取安全措施后方可恢复施工。8.0.5遇五级及以上大风、浓雾、雨、雪等恶劣天气时，应及时停止钢板立网的安装与拆除作业。雨、雪后上架作业应有防滑措施，并应及时清除钢板立网上的积雪、覆冰。8.0.6夜间不宜进行钢板立网的安装与拆除作业。8.0.7钢板立网应安装牢固严密，物料、设备以及人员不得倚靠钢板立网。8.0.8钢板立网在使用时，不得拆除连接件。8. 0.9安装与拆除钢板立网时，构配件不得随意抛掷，设置警戒区域，派专人看守，非操作人员不得入内。8.0.10钢板立网与配电线路的安全距离应符合现行行业标准施工现场临时用电安全技术规范JGJ46的规定。附录A钢板立网构配件进场检查验收表A.0.1钢板立网构配件进场检查应符合表A的规定。表A钢板立网构配件进场检查验收表钢板立网构配件进场检查验收表表Q-XX编工程名称总承包单位供应厂商序号项目要求验收结果1连接件外观质量：钢管不得有裂纹、折痕、表面明显凹陷或严重锈蚀等缺陷；铸件表面应光滑，不得有砂眼、气孔、裂纹、浇冒口残余等缺陷，表面沾砂应清除干净。连接件长度：300mmL400mm<,钢管：外径48.3mm,允许偏差±0.5mm；壁厚3.6mm,允许偏差土10%,最小壁厚3.24mm：开槽长度W70mm,开槽宽度W5mm。卡头钢板：厚度N2.5mi;托钩深度225mm,宽度超过框架龙骨不宜大于5mm：拉钩深度超过框架龙骨不宜大于2mm：弯钩与钢管的开口宽度宜为10mm-15mmo2钢板网片外观质量：外观应无变形、翘曲、断裂、严重锈蚀或喷涂层剥落等缺陷：焊接部位不应有裂纹、开焊，自攻螺栓不应松动、遗漏等缺陷。尺寸：高度W2000mm,宽度1500mm0质量：单张网片15kg°框架龙骨：当采用方管时，边长220mm,壁厚20.8廊。冲孔钢板：厚度20.5mm；圆孔孔径6三,孔距210mm,开孔率218%固定点间距：间距W300m,角部固定位置距外边缘WlOnln1。3技术资料产品质量合格证产品检验报告验收结论验收人签字总承包单位供应厂商安装单位监理单位验收：符合验收程序，同意使用（）不符合验收程序，重新组织验收（）监理工程师（签字）年月日注：连接件及钢板网片的进场检查验收数量应按1%-3%抽取。本规程用词说明1为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”；反面词采用“严禁”。2）表示严格，在正常情况下均应这样做的：正面词采用“应”；反面词采用“不应”或“不得”。3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”；反面词采用“不宜”。4）表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为“应符合规定”或“应按执行”。123456789101112131415161718192021222324252627引用标准名录非合金钢及细晶粒钢药芯焊丝GB/T10045人造气氛腐蚀试验盐雾试验GB/T10125工业用筛板板厚V3mm的圆孔和方孔筛板GB/T10612碳素结构钢冷轧钢板及钢带GB/T11253熔化焊用钢丝GB/T14957涂装作业安全规程粉末静电喷涂工艺安全GB15607钢管脚手架扣件GB15831十字槽盘头自钻自攻螺钉GB/T15856.1热强钢药芯焊丝GB/T17493建筑结构荷载规范GB50009钢结构设计规范GB50017冷弯薄壁型钢结构技术规范GB50018建筑结构可靠性设计统一标准GB50068非合金钢及细晶粒钢焊条GB/T5117热强钢焊条GB/T5118建筑施工脚手架安全技术统一标准GB51210工程结构通用规范GB55001施工脚手架通用规范GB55023安全网GB5725六角头螺栓C级GB/T5780碳素结构钢GB/T700熔化极气体保护电弧焊用非合金钢及细晶粒钢实心焊丝GB/T8110施工现场临时用电安全技术规范JGJ46建筑施工扣件式钢管脚手架安全技术规范JGJ130建筑施工承插型盘扣式钢管脚手架安全技术标准JGJ231扣件式和碗扣式钢管脚手架安全选用技术规程DB11/T583承插型盘扣式钢管脚手架安全选用技术规程DB11/T210022北京市地方标准脚手架钢板立网防护应用技术规程Technicalspecificationforapplicationofscaffoldingverticalsteelnet编号：DB11TXXXX-2O2X备案号：JX-202X条文说明202×北京1总则253材料、构配件264荷载274. 1荷载分类275. 2荷载标准值275设计计算286. 1基本设计规定287. 2设计计算286构造要求308. 1一般规定306. 2钢板网片306. 3连接件317安装与拆除337. 1基本规定337. 2安装337. 3检查与验收337. 4拆除348安全管理351. o.钢板立网是一种应用广泛的施工工艺，其主要特点是：1安全适用性高，其主要材质为钢材，安装方式牢靠、稳固，能够有效防止施工现场各种物体自由坠落。2防火阻燃性好，能够有效减少施工现场火灾事故，降低火灾风险。3安装效率高，采用定型化加工成型，安装工艺和步骤简单，节省人工。4周转次数多，摊销费用低，经济合理。鉴于以上特点，钢板立网得到迅速发展，在北京市行政区域内建筑工程中应用广泛。目前，钢板立网多数由专业厂家生产，其原理基本相同，具体构造和设计形式多样，施工单位在施工安全、技术和管理水平上差距较大，为规范北京市建筑工程脚手架钢板立网的应用，做到技术先进、安全适用，制定本规程。3材料、构配件3. 0.1一般情况下，受风荷载影响大或撞击风险富的钢板立网可适当提高钢材牌号，正常情况均选择Q195级钢。试验和工程实践经验表明，采用Q195级钢能满足避免或减轻人、物坠落及物击伤害的要求。当采用其他牌号的钢材时，应符合现行国家相关标准的规定。钢板立网直接承受风荷载以及偶然发生的冲击荷载，起到重要的防护作用，直接影响着施工人员的人身安全。为此，对钢板立网材料、构配件厚度提出要求，以保证钢板立网的承载力和刚度，是十分必要的。本规程所涉及的厚度，均为不考虑喷塑的材料实际厚度。对钢板立网材料、构配件的材质，本规程不做强制性要求。当采用其他材质时，其承载力不能低于钢材，同时满足刚度和稳定性的要求。4. 0.2经广泛调查研究，综合安全防护、作业面采光、风荷载以及外观效果等因素，对圆孔参数做出规定。经模拟风荷载加载试验验证，可满足承载力和刚度要求。孔距为两个孔的中心距，孔径为孔的直径。5. 0.4本条的规定旨在明确材料性能，螺栓、垫圈为扣件的紧固件，在螺栓拧紧扭力矩达65Nm时.，扣件本体、螺栓、垫圈均不得发生破坏。6. 0.7要求钢板立网所用构配件具有良好互换性，是因为钢板立网的构配件必须规格、型号一致，配套统一，才能保证组合、安装方便快捷，满足安装工艺和施工要求，这对构配件制作精度提出了较严格的要求，因为构配件制作精度如果达不到标准，则会出现组配困难、超过允许误差等现象。7. 0.8对周转使用的构配件的检验，是采用外观检验的方法全数检验。4荷载4.1 荷载分类4.1.1 本条采用的永久荷载（恒荷载）和可变荷载（活荷载）分类是根据现行国家标准施工脚手架通用规范GB55023确定的。4.1.2 根据不同规格、尺寸、型号的材料、构配件，钢板立网的自重应按实际计算。4.2 荷载标准值4. 2.2现行国家标准工程结构通用规范GB55001规定的风荷载标准值中，还应考虑风荷载脉动的增大效应，以考虑风压脉动对高层结构的影响。考虑到钢板立网附着在脚手架上，故取效应值为LOo4.1 基本设计规定4.1.2 荷载分项系数根据现行国家标准建筑结构可靠性设计统一标准GB50068规定采用。4.1.4 本规程根据现行国家标准冷弯薄壁型钢结构技术规范GB50018的规定，对Q235级钢的抗弯强度设计值/值确定为：205N三根据现行北京市地方标准承插型盘扣式钢管脚手架安全选用技术规程DB11/T2100的规定，对Q195级钢的抗弯强度设计值确定为175Nmm2。4.1.5 表5.L6给出的扣件抗滑承载力设计值，是根据现行行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ13O的规定得到的。连接件承载力设计值，是根据连接件承载力试验总结得到的。4.1.6 表5.1.7的容许挠度是根据模拟风荷载加载试验总结得出的，超过此设计值，钢板网片会出现由于框架龙骨变形而从连接件托钩内脱出的风险。4.2 设计计算5. 2.1框架龙骨所受风荷载分为两个部分，一是冲孔钢板所受风荷载，由固定点传递给框架龙骨,二是框架龙骨自身所受风荷载。抗弯强度计算时，作用在钢板立网上的风荷载，均匀分摊给左右两侧的框架龙骨，根据力学公式，计算龙骨的抗弯强度。钢板立网的使用高度，直接决定其自身所承受的风荷载大小。根据试验和理论分析，在钢板立网的使用高度不超过120m的情况下，框架龙骨的挠度变形处在安全范围，可保证钢板立网的使用安全。从安全方面考虑相较于密目式安全立网，钢板立网的材料和构配件重量较大，高空作业存在物体坠落风险。限制钢板立网的使用高度，可减小事故发生的概率和严重程度。钢板立网的使用高度超过12OnI时，应根据现场实际工况条件，对钢板立网进行承载力验算。当不能满足承载力要求时，应采取可靠的加固措施，并通过模拟试验加以验证。加固措施的使用，应综合考虑对脚手架施加的荷载，在脚手架设计计算过程中统一考虑。5.2.3框架龙骨所受风荷载分为两个部分，一是冲孔钢板所受风荷载，由固定点传递给框架龙骨,二是框架龙骨自身所受风荷载。挠度计算时，作用在钢板立网上的风荷载，均匀分摊给左右两侧的框架龙骨，根据力学公式，计算龙骨的挠度变形。考虑到单根杆件承载与空间承载的效应不同，开展了空间效应模拟试验，总结得到空间折减系数。6. 2.4连接件属于悬臂受弯构件，根据连接件承载力试验，以连接件的挠度变形为控制指标，提出连接件的承载力设计值。本计算式适用于本规程规定的上勾下托型连接件，当采用其他类型连接件时，应根据实际情况计算。当每张钢板网片连接件数量超过4个时，也应根据实际情况计算。5. 2.6钢板立网所受风荷载通过扣件传给脚手架横杆。当所传递的荷载超过扣件的抗滑承载能力时,扣件将沿连接件滑动，为此必须计算扣件的抗滑承载力。扣件所承受的最大荷载，应按其荷载传递方式经计算确定。5. 2.7本条提出了钢板立网对脚手架施加的水平荷载的计算方法，在脚手架设计计算时，可视情况予以考虑。本计算式适用于本规程规定的上勾下托型连接件，当采用其他类型连接件时，应根据实际情况计算。当每张钢板网片连接件数量超过4个时，也应根据实际情况计算。5. 2.8本条提出了钢板立网对脚手架施加的竖向荷载的计算方法，在脚手架设计计算时，可视情况予以考虑。本计算式适用于本规程规定的上勾下托型连接件，当采用其他类型连接件时，应根据实际情况计算。当每张钢板网片连接件数量超过4个时，也应根据实际情况计算。6构造要求6.1 一般规定6.1.1 本条是对钢板立网构造的总体要求。6.1.2 钢板立网所用钢板网片、连接件等材料和构配件应能配套使用，是保证钢板立网施工时能够顺利组配、安装，并能够满足构造要求和安装质量的必然要求。钢板立网的材料、构配件配套，一般是指下列内容：1组成钢板网片的各类材料规格型号配套；2组成连接件的各类材料规格型号配套；3钢板网片与连接件配套：4连接件与脚手架、扣件配套等。连接节点的强度和刚度，一般是指：1连接件与脚手架连接节点的抗滑移承载力；2连接件的抗弯承载力和刚度；3焊接、自攻螺钉连接、螺栓连接等的承载力。6.1.3 目前市场上存在半米字形、一字形、叉字形等多种框架结构形式,框架的结构形式与其种类、荷载、结构构造及外观要求等因素有关，应根据实际情况选择。6.2 钢板网片6.3 2.1规定钢板网片高度、宽度限值、单件产品质量的依据：1根据北京地区近十年的实践经验及对北京地区的调查，针对扣件式钢管脚手架，钢板网片的常用规格尺寸为：1800mm×1200mm>180OlnnlXI500mm、150OnUTlXI500mm、1500mm×1200mm；针对承插型盘扣式钢管脚手架，钢板网片的常用规格尺寸为：2000mm×1000mm.2000mm×1200mio2参考行业标准。建筑施工扣件式钢管脚手架安全技术规范JGJ130规定，“常用双排脚手架设计步距为L8m、1.5m。”建筑施工承插型盘扣式钢管脚手架安全技术标准JGJ231规定，“当搭设双排外作业架时或搭设高度24m及以上时，应根据使用要求选择架体几何尺寸，相邻水平杆步距不宜大于2u”3连接件承载力试验。条文中的单件产品质量是根据连接件承载力试验总结提出的。单件产品质量超过15kg的钢板网片，可采用加强连接件、增加连接件数量等有效措施，应根据现场实际工况条件,进行设计计算。采用加强连接件的,还应针对连接件的承载力开展模拟试验。6.2.2框架龙骨的焊接可采用二氧化碳气体保护焊，以充分保证焊接质量。6.2.3框架龙骨与冲孔钢板组装时，固定点间距应满足上述要求，以保证在荷载作用下的连接强度。根据自攻螺钉连接强度试验数据，上述构造要求可满足风荷载下的连接强度。对于角部固定点位置,应根据框架龙骨尺寸合理确定，宜靠近框架龙骨内边缘以减少撕裂情况的发生。本规程对连接方式不做强制性要求，当采用除自攻螺钉以外的其他连接方式时，连接材料应符合相关国家标准的要求，其连接性能应不低于上述自攻螺钉的要求。6.2.4根据人造气氛腐蚀试验盐雾试验GB/T10125中性盐雾试验的测试方法，钢板立网在采用静电粉末喷涂工艺时，涂层厚度40开始出现腐蚀的时间满足60h要求。当采用其他喷涂工艺时，其防腐性能不应低于前述要求。6.3连接件6.3.1对连接件设置规定的说明：当连接件数量为4个时，根据均布荷载的力学简图可知，当杆件中点的弯矩等于外伸自由端的弯矩时，杆件的最大弯矩存在最小值，此时固定点距外边缘约为网片宽度的0.2倍。当连接件数量超过4个时，固定点位置应通过理论计算确定。6.3.2本规定的目的是防止钢管从扣件中滑脱，为抗滑移提供安全储备。6.3.3本规程对连接件的构造形式不做强制性要求，可采用其他形式，当使用其他连接形式时，其承载力、刚度和稳定性应满足要求。当使用本规程规定的上托下勾形式时，连接件与脚手架纵向水平杆相连。对连接件构造的说明：1本条规定的连接件细部构造要求，是在满足安全性和施工要求的基础上，根据力学试验结果总结得到的。在荷载逐渐增大的情况下，由于框架龙骨变形，钢板网片首先从托钩处脱落，因此对托钩深度的控制尤为重要。2连接件的传力体系是通过卡头钢板传递给钢管，只有卡头钢板居中安装，方可保证钢管与卡头有足够的接触长度，若存
