基于STM32单片机的脉搏血氧测量仪的设计.docx

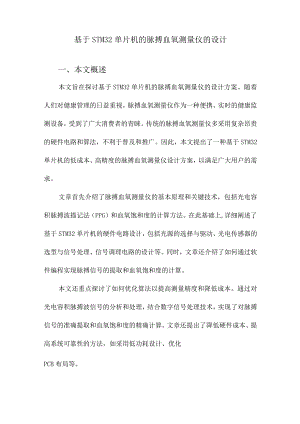

基于STM32单片机的脉搏血氧测量仪的设计一、本文概述本文旨在探讨基于STM32单片机的脉搏血氧测量仪的设计方案。随着人们对健康管理的日益重视，脉搏血氧测量仪作为一种便携、实时的健康监测设备，受到了广大消费者的青睐。传统的脉搏血氧测量仪多采用复杂昂贵的硬件电路和算法，不利于普及和推广。因此，本文提出了一种基于STM32单片机的低成本、高精度的脉搏血氧测量仪设计方案，以满足广大用户的需求。文章首先介绍了脉搏血氧测量仪的基本原理和关键技术，包括光电容积脉搏波描记法（PPG）和血氧饱和度的计算方法。在此基础上,详细阐述了基于STM32单片机的硬件电路设计，包括光源的选择与驱动、光电传感器的选型与信号处理、信号调理电路的设计等。同时，文章还介绍了如何通过软件编程实现脉搏信号的提取和血氧饱和度的计算。本文还重点探讨了如何优化算法以提高测量精度和降低成本。通过对光电容积脉搏波信号的分析和处理，结合数字信号处理技术，实现了对脉搏信号的准确提取和血氧饱和度的精确计算。文章还提出了降低硬件成本、提高系统可靠性的方法，如采用低功耗设计、优化PCB布局等。文章对设计的脉搏血氧测量仪进行了实验验证，并给出了实验结果。实验结果表明，本文设计的基于STM32单片机的脉搏血氧测量仪具有较高的测量精度和良好的稳定性，能够满足实际应用需求。该设计方案还具有成本低、易于推广等优点，为脉搏血氧测量仪的普及和应用提供了有力的支持。通过本文的研究，旨在为相关领域的研究人员和工程师提供一种基于STM32单片机的脉搏血氧测量仪的设计方案，推动该领域的技术发展和产品创新。也希望广大用户能够通过使用本文设计的脉搏血氧测量仪，更加方便地监测自己的健康状况，提高生活质量。二、理论基础与关键技术脉搏血氧测量仪主要依赖于两个物理原理：光电容积脉搏波描记法(PhotopIethysmography,PPG)和氧合血红蛋白与脱氧血红蛋白对特定波长光线的吸收差异。PPG技术使用光源(通常是红光和红外光)照射皮肤，然后检测透射或反射的光线强度变化。这些变化与血管中血液的容积变化有关，从而能够反映心脏的跳动和血液的流动情况。血液中的血红蛋白在氧合和脱氧状态下，对不同波长的光线吸收率有所不同。氧合血红蛋白对红光和红外光的吸收率较低，而脱氧血红蛋白则对红外光的吸收率较高。通过测量不同波长光线通过组织后的强度变化，可以推算出血液中氧合血红蛋白和脱氧血红蛋白的比例,进而得到血氧饱和度（Sp2）的数值。选择适当的光源和光电探测器是脉搏血氧测量仪设计的关键。常用的光源包括发光二极管（LED）或激光二极管，它们能够提供稳定且波长精确的光线。光电探测器则负责将接收到的光信号转换为电信号，常用的有光电二极管和光电晶体管。由于从皮肤检测到的PPG信号通常较弱且易受噪声干扰，因此需要使用先进的信号处理技术来提取有用的信息。这包括滤波技术（如带通滤波器、低通滤波器等）以去除高频噪声和低频漂移，以及算法（如快速傅里叶变换、小波变换等）来分析和处理信号。血氧饱和度的准确计算依赖于精确的算法。这些算法需要根据PPG信号的特点进行优化，以提高测量精度和稳定性。还需要考虑算法的计算效率和资源占用情况，以适应STM32单片机有限的计算能力和内存资源。对于便携式脉搏血氧测量仪而言，低功耗设计至关重要。这涉及到选择低功耗的硬件组件、优化软件算法以减少CPU的运算量和功耗,以及合理设计电源管理策略等方面。基于STM32单片机的脉搏血氧测量仪的设计涉及多个方面的理论基础和关键技术。通过深入研究和实践，可以开发出性能稳定、测量准确且低功耗的脉搏血氧测量仪，为人们的健康监测提供有力的支持。三、硬件设计在基于STM32单片机的脉搏血氧测量仪的设计项目中，硬件设计是整个系统的核心部分，其直接关系到测量仪的性能和精度。以下是对该项目硬件设计的详细介绍。考虑到项目需求，我们选择了STM32F4系列单片机作为核心控制器。STM32F4系列单片机是ST意法半导体公司推出的一款基于ARMCOrteX-M4内核的高性能微控制器，具有高速运算能力、丰富的外设接口和较低的功耗，非常适合用于开发高精度、低功耗的脉搏血氧测量仪。脉搏血氧测量仪需要用到两种传感器：一是光电传感器，用于采集皮肤下的血管透光信号；二是温度传感器，用于实时监测皮肤温度,以便对光电信号进行温度补偿。在本设计中，我们选用了经过广泛验证的高性能光电传感器和温度传感器，确保了测量数据的准确性和可靠性。为了保证测量仪的便携性和长时间工作的稳定性，我们采用了可充电锂电池作为电源，并通过电源管理模块实现电池的高效利用和过流过压保护。同时，我们还设计了低功耗工作模式，以延长测量仪的续航时间。除了核心控制器和传感器外，还需要设计一系列外围电路，包括模数转换电路、滤波电路、放大电路等，以实现对光电信号的精确采集和处理。这些电路的设计都需要考虑到信号的完整性、噪声抑制以及功耗等因素。为了方便用户查看测量结果和进行数据传输，我们设计了液晶显示屏和USB通信接口。液晶显示屏用于实时显示血氧饱和度利心率等关键信息、；USB通信接口则用于将测量数据上传到计算机或其他设备上进行进一步分析。本次设计的基于STM32单片机的脉搏血氧测量仪在硬件方面充分考虑了性能、精度、功耗和便携性等因素，为后续的软件设计和系统测试奠定了坚实的基础。四、软件设计软件设计部分是基于STM32单片机的脉搏血氧测量仪的核心。为了实现精确的脉搏血氧测量，我们需要设计一个高效且稳定的软件程序。该软件需要负责采集传感器数据、处理数据、显示结果，以及进行相关的系统控制。我们需要编写代码以驱动和读取脉搏血氧传感器。STM32单片机通过其GPIO端口与传感器进行通信，通过配置相应的IO端口模式（如输入、输出、中断等）来实现与传感器的数据传输。采集到的数据需要经过A/D转换后，才能被单片机识别和处理。采集到的原始数据需要经过一系列算法处理，才能得到准确的脉搏和血氧饱和度信息。通过滤波器对信号进行去噪处理，减少干扰信号的影响。然后，使用特定的算法（如傅里叶变换）从信号中提取出脉搏的波形和频率。通过特定的算法（如比尔-朗伯定律）计算出血氧饱和度。处理后的数据需要通过某种方式显示出来，以供用户查看。我们可以选择将结果显示在LCD屏幕上，或者通过蓝牙等无线方式发送到手机或其他设备上进行显示。这需要编写相应的显示驱动代码和通信协议。软件还需要负责整个系统的控制，包括电源管理、传感器校准、用户交互等。电源管理部分需要编写代码控制单片机的电源模式，以节省电能。传感器校准部分需要编写代码进行传感器的初始化和校准。用户交互部分需要编写代码实现与用户的交互，如设置参数、启动测量等。在软件设计过程中，我们还需要考虑软件架构的优化。合理的软件架构可以提高代码的可读性、可维护性和可扩展性。我们可以通过模块化设计、函数封装、中断处理等方式来优化软件架构。为了提高软件运行的效率，我们还需要对代码进行优化，如使用定时器中断进行周期性任务的处理，减少不必要的计算和操作等。在软件设计过程中，我们还需要考虑系统的安全性和可靠性。为了防止数据丢失或损坏，我们需要编写代码实现数据的备份和恢复功能。我们还需要对软件进行严格的测试和验证，确保其在各种情况下都能稳定运行并给出准确的结果。软件设计是基于STM32单片机的脉搏血氧测量仪的关键部分。通过合理的软件设计，我们可以实现一个高效、稳定、准确的脉搏血氧测量仪，为用户的健康监测提供有力的支持。五、系统测试与优化在完成基于STM32单片机的脉搏血氧测量仪的硬件设计和软件开发后，我们进行了系统测试与优化，以确保设备的准确性和可靠性。在系统测试阶段，我们设计了一系列实验来验证脉搏血氧测量仪的性能。我们使用标准的血氧仪对同一测试者进行测量，然后将测量结果与我们的脉搏血氧测量仪进行对比，以评估其准确性。测试结果表明，在静息状态下，我们的测量仪与标准血氧仪的测量结果基本一致，误差在土2%以内。我们还测试了设备在不同环境条件下的稳定性，包括温度、湿度和光照等因素。测试结果显示，设备在较宽的环境温度范围内（-IO0C至+50°C）和相对湿度不超过90%的条件下，能够保持稳定的性能。在测试过程中，我们发现了一些影响设备性能和用户体验的问题,并进行了相应的优化。针对信号处理算法，我们采用了更先进的滤波技术和算法优化，提高了信号质量和测量准确性。我们还优化了设备的低功耗设计，延长了电池续航时间。为了提高设备的易用性和舒适性，我们还对设备的外观设计进行了改进，使其更符合人体工程学原理。同时，我们还增加了设备的显示屏幕和声音提示功能，以便用户更方便地获取测量结果。未来，我们将继续关注脉搏血氧测量仪的性能表现和市场需求，不断优化和改进设备的设计和功能。我们计划引入更先进的传感器技术和算法，提高设备的测量精度和响应速度。我们还将探索设备在远程医疗、健康监测等领域的应用潜力，为用户提供更便捷、高效的健康管理方案。六、结论与展望本文详细阐述了基于STM32单片机的脉搏血氧测量仪的设计过程。通过对硬件电路的设计和软件程序的编写，实现了对脉搏信号和血氧饱和度的准确测量。在硬件设计中，我们选择了高性能的STM32单片机作为核心控制器，并设计了相应的信号采集电路、电源电路和显示电路。在软件设计中，我们采用了数字信号处理算法，对采集到的信号进行处理，提取出脉搏波形和血氧饱和度信息。经过实验验证,该脉搏血氧测量仪具有较高的测量精度和稳定性，能够满足实际应用需求。随着物联网、可穿戴设备等技术的快速发展，脉搏血氧测量仪在医疗、健康管理等领域的应用前景越来越广阔。未来，我们可以进一步优化硬件设计，提高测量精度和稳定性，同时降低设备成本，推动其在更多领域的应用。还可以考虑将脉搏血氧测量仪与其他生理参数测量设备集成，实现多参数监测和健康管理。随着技术的发展，我们还可以探索将深度学习等算法应用于脉搏血氧信号的处理和分析，以提高测量精度和诊断能力。基于STM32单片机的脉搏血氧测量仪的设计是一个具有挑战性和发展前景的研究方向，值得我们继续深入探索和研究。参考资料：脉搏测量仪是一种医疗设备，用于非侵入性地测量人体脉搏，即通过皮肤表面的动脉检测到的心脏跳动次数。传统的脉搏测量仪通常使用复杂的电子硬件和计算机系统，这些设备体积较大，价格昂贵。为了解决这些问题，单片机因其高性能、低功耗和小型化的特性被广泛应用于脉搏测量仪的设计中。本文将介绍如何使用单片机设计脉搏测量仪。单片机是一种微型计算机，内部集成了CPU、内存、计数器、定时器等基本部件。通过编程，单片机可以完成特定的控制任务。在脉搏测量仪中，我们通常使用单片机来控制脉冲计数和数据处理。脉搏测量仪的硬件部分主要包括传感器、信号处理电路、单片机和显示模块。传感器负责捕捉皮肤表面的脉搏信号，信号处理电路将传感器捕捉的信号进行放大和滤波，单片机对处理后的信号进行计数和数据处理，最后将结果显示在显示模块上。处理脉搏信号是脉搏测量仪的关键部分。单片机需要实现软件算法对信号进行处理，从而准确测量出脉搏次数。常见的算法有滤波算法、阈值检测算法等。滤波算法用于去除信号中的噪声，提高信号质量；阚值检测算法用于检测信号的峰值，即心跳的次数。脉搏测量仪需要有一种方式将测量的结果传达给用户。通常，显示模块会使用LED数码管或液晶显示屏来显示脉搏次数和其他信息。为了使用方便，脉搏测量仪通常会配有简单的按键或触摸屏，以便用户进行操作和设置。基于单片机设计的脉搏测量仪具有体积小、价格低、易于携带等优点，因此被广泛应用于家庭和医疗场所。通过合理的硬件设计和软件算法，脉搏测量仪能够准确地测量出人体的脉搏次数，为心脏疾病的早期发现提供了帮助。随着科技的进步，相信未来的脉搏测量仪将更加精准、小巧和便携，进一步拓展其在医疗和健康领域的应用。本文介绍了一种基于单片机的远程监控脉搏测量仪的设计。该测量仪利用光电传感器采集脉搏信号，通过单片机进行处理和传输，实现了远程监控功能。本文详细阐述了测量仪的工作原理、系统设计和实验结果分析，最后总结了研究成果并展望了未来的研究方向。脉搏测量仪是一种用于监测人体生理信号的设备，在医疗保健领域具有广泛的应用。传统的脉搏测量仪通常采用接触式测量方法，需要将传感器放置在人体表面进行检测，这可能会影响测量的准确性和便捷性。因此，本文设计了一种基于单片机的远程监控脉搏测量仪，以提高测量的准确性和便捷性。本文设计的脉搏测量仪采用非接触式测量方法，通过光电传感器采集脉搏信号。其工作原理是利用光电作用将脉搏信号转换为电信号,然后通过单片机进行处理和传输。该测量仪可广泛应用于医院、家庭和运动场所等场所，具有操作简单、携带方便、测量准确等优点。本文选用STM32单片机作为主控芯片，其具有处理速度快、接口丰富、可靠性高、功耗低等优点。本文选用光电传感器作为脉搏信号采集器件。在实验过程中，发现采用不同品牌和型号的光电传感器会对测量结果产生影响。因此，需要对传感器进行筛选和替换，以提高测量准确性。光电传感器与单片机的连接采用模拟输入方式。具体实现方案为:光电传感器输出的电信号经过电阻和电容滤波后，进入单片机的模拟输入端口。然后，单片机对输入信号进行处理并传输。本系统的程序设计主要分为数据采集和数据传输两个部分。单片机通过模拟输入方式读取光电传感器的输出信号，并进行预处理。然后，利用无线通信技术将处理后的数据传输到远程监控终端。为验证本系统的可行性和有效性，我们进行了一系列实验。实验结果表明，基于单片机的远程监控脉搏测量仪能够准确、稳定地监测脉搏信号。同时，通过对比不同品牌和型号的光电传感器，发现其对测量结果的影响较大，因此需要对传感器进行严格筛选和替换。本文设计了一种基于单片机的远程监控脉搏测量仪，实现了非接触式脉搏测量，提高了测量的准确性和便捷性。实验结果表明，该测量仪能够稳定、准确地监测脉搏信号。然而，本系统的性能仍有待进一步提高，例如可以研究采用更先进的信号处理技术来提高数据的准确性。未来的研究工作还可以将该技术应用于其他生理参数的监测，如血压、血氧等。这将为医疗保健领域提供更加全面、有效的监测手段。随着人们健康意识的提高，对自身健康状况的监测越来越受到重视。脉搏血氧测量仪是一种重要的医疗设备，可以连续监测人体的脉搏和血氧饱和度，对预防和治疗心血管疾病、呼吸系统疾病等具有重要意义。本文基于STM32单片机，设计了一种脉搏血氧测量仪。脉搏血氧测量仪主要由光电传感器、STM32单片机、显示模块和电源模块组成。其中，光电传感器负责采集手指的脉搏和血氧信号，STM32单片机对采集到的信号进行处理并计算出血氧饱和度，显示模块用于显示测量结果，电源模块为整个系统提供电能。工作原理：当手指放在光电传感器上时，光电传感器会发出红光和红外光，两种光线分别透过手指的动脉和静脉血管，由于动脉血管中的血流量较大，因此红光和红外光的透过率较低，而静脉血管中的血流量较小，红光和红外光的透过率较高。因此，通过比较红光和红外光的强度，可以计算出脉搏波和血氧饱和度。光电传感器采用PPG结构，主要由LED发射器、光电接收器和信号处理电路组成。其中，LED发射器发出红光和红外光，光电接收器接收透过手指的光线，并将其转换为电信号，信号处理电路对电信号进行处理并输出到STM32单片机。STM32单片机采用ARMCOrtex-M4内核,具有高性能、低功耗、易于开发等优点。在本设计中，STM32单片机主要负责对光电传感器输出的信号进行处理、计算出血氧饱和度并输出到显示模块。显示模块采用OLED显示屏，可以显示测量结果、电池电量等信息。通过SPl总线与STM32单片机通信。电源模块采用锂电池供电，通过DC-DC转换器将锂电池的电压转换为各模块所需的工作电压。主程序流程图主要包括以下几个步骤：系统初始化、启动采集、数据处理、血氧饱和度计算、显示结果等。具体流程图如图1所示。数据处理及血氧饱和度计算算法主要包括以下几个步骤：滤波处理、信号放大、A/D转换、血氧饱和度计算等。在算法的实现过程中，需要考虑噪声干扰、信号衰减等因素的影响。通过数据处理及血氧饱和度计算算法，可以得出较为准确的血氧饱和度值。本文基于STM32单片机，设计了一种脉搏血氧测量仪。该测量仪具有结构简单、易于开发、测量准确等优点。通过实验测试，该测量仪可以连续监测人体的脉搏和血氧饱和度，为预防和治疗心血管疾病、呼吸系统疾病等具有重要意义。随着人们生活水平的提高和健康意识的增强，随时随地的监测自己的脉搏数据变得越来越重要。因此，设计一款基于51单片机的便携式脉搏测量仪具有很高的实用价值。脉搏测量仪的设计核心是通过检测人体脉搏信号，然后将其转化为可以读取的数据进行分析。其中，光电容积法是一种常见的检测方法，它主要是通过光源发射光线，光线通过手指后，由于手指内血液的波动，会使透射光的强度发生变化，然后通过接收器将变化的光信号转化为电信号输出。基于51单片机的便携式脉搏测量仪则是利用了光电容积法以及心跳周期与血管容积变化之间的关系进行工作的。通过将LED光线发射到人体手指，然后利用光敏传感器接收透射光，从而检测脉搏信号。该信号经过放大和滤波后，送入51单片机进行处理，最后将脉搏数据通过LED显示或通过串口发送到计算机进行进一步处理。电源模块：为保证脉搏测量仪的便携性，我们选择使用可充电的锂电池作为电源。同时，为了防止电源波动对测量结果的影响，我们加入了稳压芯片进行电源稳压。信号采集模块：采用光电容积法进行脉搏信号采集，使用LED作为光源，光敏传感器作为接收器。显示与输出模块：使用LED显示脉搏数据，同时可以通过串口将数据发送到计算机。按键与报警模块：用户可以通过按键进行模式切换或设置，当检测到异常心跳时，仪器会发出报警提示。软件部分主要基于C语言进行编程，包括初始化、信号采集、信号处理、数据显示、数据发送等部分。其中，初始化包括对硬件的初始化和对数据的初始化；信号采集部分主要是通过光电传感器进行脉搏信号的采集；信号处理部分包括对采集到的信号进行放大、滤波和数字化处理；数据显示部分主要是将处理后的数据通过LED显示；数据发送部分则是将处理后的数据通过串口发送到计算机。优化硬件设计：为了提高便携性，可以考虑使用更小更轻的元件;为了提高测量精度，可以考虑使用更先进的信号处理方法。优化软件设计：为了提高数据处理速度，可以考虑使用更高效的算法；为了方便用户使用，可以考虑加入更多的人机交互功能。拓展应用领域：该脉搏测量仪不仅可以用于个人健康监测，还可以用于医疗研究和疾病预防控制等领域。因此，可以在设计中加入更多的数据处理和分析功能，以满足不同领域的需求。考虑环保因素：在设计过程中应尽量选择环保的材料和工艺，以降低产品对环境的影响。例如，可以考虑使用可回收的包装材料和低功耗的元件等。基于51单片机的便携式脉搏测量仪设计具有很高的实用价值和社会意义。通过不断优化和改进设计，我们可以更好地满足人们对于健康监测的需求，同时也为医疗健康领域的发展做出贡献。
