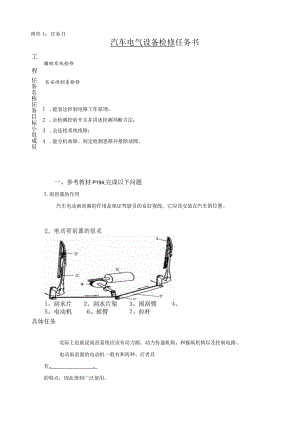

附件1：任务书汽车电气设备检修任务书工辅助系统检修任务名称任务目标小组成员长安雨刮系检修程1 .能表达控制电路工作原理；2 .会检测控制开关并讲述检测判断方法；3 .会连接系统线路；4 .能分析故障、制定检测思路并排除故障。一、参考教材P194,完成以下问题1.雨刮器的作用汽车电动雨刮器的作用是保证驾驶员的良好视线。它应该安装在汽车的位置。具体任务实际上也就说雨刮系统应该有动力源、动力传递机构、和操纵机构以及控制电路。电动雨刮器的电动机一般有和两种。后者具有、的特点，因此得到广泛使用。为了得到最正确的视线，电动雨刮器应该能按照雨量的大小改变刮雨的速度，因此雨刮电机应该有2两个速度。电机变速原理：小组总结：小组讨论：1、驾驶员在操纵控制开关的时候，需不需要控制速度？2、当驾驶员关闭雨刮器的时候，雨刮片应该停留在哪个位置？3、假设没有下雨而风沙很大驾驶员在开启雨刮器的时候需不需要喷水？通过分析得出：雨刮器应该至少有那几个档位一、现代轿车还应有点动、间歇等功能。3、永磁式雨刮器工作原理参照P195电路图，电路图画出当开关接通低速档时电流流向:当开关接通高速档时电流流向:当开关关闭时：4、长安汽车雨刮器控制电流图原理分析：1、 低速:2、 高速:3、 复位:1、组合开关测量OFF1O2-O3456LOHIWIPERO一O2、线路连接根据老师提供的零部件，小组成员团队合作，按照电路图完成连接施3、线路检查小组完成连接后，按相关功能操作，检查是否功能完全。假设不完全，检查线路故障，直到修复。
