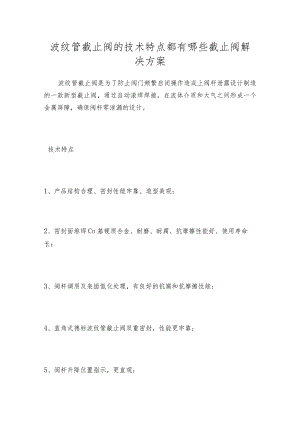

波纹管截止阀的技术特点都有哪些截止阀解决方案波纹管截止阀是为了防止阀门频繁启闭操作造成上阀杆泄露设计制造的一款新型截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。技术特点1、产品结构合理、密封性能牢靠、造型美观;2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能;4、直角式德标波纹管截止阀双重密封，性能更牢靠;5、阀杆升降位置指示，更直观;6、零件材质，法兰和对焊编号尺寸可依据实际工况或用户要求合理选配，充分各种工程需要。结构原理波纹管截止阀内部接受波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。接受双重的密封设计若波纹管失效阀杆填料也会避开泄漏，波纹管焊于阀杆保持稳定的运行性能，避开由于阀塞振动引起阀杆振动。较为适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。低温长轴截止阀的适用与原理低温长轴截止阀适用于低温液体贮运设备的管理系统，具有开关快捷、密封牢靠的特点，也可用于其他低不冷不热深冷介质的管理系统。低温长轴截止阀和低温短轴截止阀在运用上到底有什么区分？1 .低温长轴截止阀用于低温储罐的出液口和进液口，由于低温储罐内的介质温度极低，温度在短时间内简单传到至手柄的顶端，所以,接触低温液体面积较大的部位管路接受低温长轴截止阀。2 .低温短轴截止阀用于低温储罐的气向阀或接触低温液体面积较小的部位管路。参数公称压力：4.OMpa设计温度：-196°C+80°C适用介质：LNG、LO2、LN2、LAr连接方式：对焊紧要零部件材料:阀体、阀盖：CF8阀瓣、阀杆:S30408阀瓣密封件：PCTFE原理作用:截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；截止阀阀杆开启或关闭行程相对较短，并具有特别牢靠的切断动作，使得它适合作为介质的切断或调整及节流使用。截止阀属于强制密封式阀门，所以在阀门关闭时，必需向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门显现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地削减；同时，在介质作用下，这种形式的阀门也较严密。低温截止阀带有一个具有充分气柱长度的加长阀盖结构，确保阀杆的填料密封相近的温度不低于0,即低温介质经过加长阀盖后，温度渐渐上升到填料处所需要的安全温度，从而保证阀门填料密封的牢靠性、安全性、完整性。低温长轴截止阀用于低温储罐的出液口和进液口，由于低温储罐内的介质温度极低，温度在短时间内简单传到至手柄的顶端，所以，接触低温液体面积较大的部位管路接受低温长轴截止阀。
