    110kV降压变电站电气一次部分初步设计毕业设计论文.doc

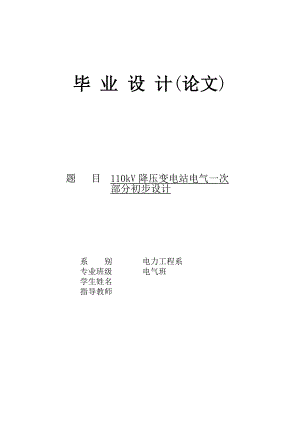

    毕 业 设 计(论文)110kV降压变电站电气一次部分初步设计题 目 系 别电力工程系专业班级电气班学生姓名指导教师摘要随着我国科学技术的发展,特别是计算机技术的进步,电力系统对变电站的要求也越来越高。本文以110kV地区变电站设计为例,论述了电力系统工程中变电站电气一次部分的全过程。通过对变电站的主接线设计,站用电接线设计,短路电流计算,电气设备动、热稳定校验,主要电气设备型号及参数的确定,运行方式分析,防雷及过电压保护装置的设计,电气总平面及配电装置断面设计,较为详细地完成了电力系统中变电站的设计。关键词:变电站 短路计算 设备选择AbstractWith the development of science and technology in China, particularly computing technology has advanced, the power system demands on substation more and more.The statement about the 110kV transformer area substation design, discussed some electrical transformer stations design (one part) in power systems engineering of the entire process. Through the main transformer stations wiring design, stations wiring design stations, short circuit current calculations, check electrical equipment moving and thermal stability, set the main electrical equipment models and the parameters, the operating mode design over-voltage protection and mine devices,design general electric graphic and distribution devices flood, and without power compensation. Lastly,completed substation design in power system.Key Words: Substation Short Circuit Calculation Equipment Selection 目录摘要IAbstractII1前言12电气主接线设计22.1 主接线的设计原则22.2 主接线设计的基本要求22.2.1 主接线可靠性的要求32.2.2 主接线灵活性的要求32.2.3 主接线经济性的要求32.3 电气主接线的选择和比较32.3.1 主接线方案的拟订32.3.2 主接线方案的讨论比较72.3.3主接线方案的初步选择93主变压器的选择与论证103.1 SJD288规程中有关变电站主变压器选择的规定103.2 主变压器选择的一般原则与步骤103.2.1 主变压器台数的确定原则103.2.2 主变压器形式的选择原则113.2.3 主变压器容量的确定原则113.3 主变压器的计算与选择113.3.1 容量计算113.3.2 变压器型号的选择114主接线方案的经济比较134.1 方案2与方案5的综合投资134.2 方案2与方案5的年运行费用134.3 最终方案确定155短路电流计算165.1 概述165.2短路计算的目的及假设165.2.1短路电流的目的165.2.2短路电流计算的一般规定175.2.3短路计算基本假设175.2.4基准值175.2.5短路电流计算的步骤175.3变压器及电抗器的参数计算185.3.1主变压器参数计算185.3.2 电抗器电抗标幺值的计算195.4 网络的等值变换与简化195.4.1 短路点d1的短路计算(主变110kV侧)195.4.2 短路点d2的短路计算(35kV母线)205.4.3 短路点d3的短路计算(35kV出线)215.4.4 短路点d4的短路计算(10kV母线)225.4.5 短路点d5的短路计算(10kV出线)236电气设备的选择及校验266.1 概述266.1.1 一般原则266.1.2 技术条件266.2 各回路最大持续电流工作一览表276.3 断路器的选择及校验286.3.1 110kV侧断路器的选择及校验286.3.2 35kV母线断路器的选择及校验296.3.3 35kV出线断路器的选择及校验306.3.4 10kV母线断路器的选择及校验316.3.5 10kV出线断路器的选择及校验326.3.6 断路器型号一览表:336.4 隔离开关的选择及校验336.4.1 110kV侧隔离开关的选择及校验346.4.2 35kV母线隔离开关的选择及校验346.4.3 35kV进线隔离开关的选择及校验356.4.4 10kV母线隔离开关的选择及校验366.4.5 10kV进线隔离开关的选择及校验366.4.6 隔离开关型号一览表376.5互感器的选择与校验376.5.1电流互感器的选择386.5.2 变压器110kV侧电流互感器的选择与校验396.5.3 35kV出线电流互感器的选择与校验406.5.4 变压器35kV侧电流互感器的选择与校验416.5.5 10kV出线侧电流互感器的选择与校验416.5.6 变压器10kV侧电流互感器的选择与校验426.5.7 电流互感器型号一览表436.6 电压互感器的选择436.6.1 110kV侧电压互感器的选择:446.6.2 变压器35kV及其出线侧:456.6.3 变压器10 kV及其出线侧:466.7 母线及电缆的选择及校验466.7.1 110kV进线的选择及校验476.7.2 35kV母线的选择及校验476.7.3 35kV出线的选择及校验496.7.4 10kV母线的选择及校验496.7.5 10kV电缆线的选择及校验506.8 避雷器的选择及校验516.8.1 110kV侧避雷器的选择和校验516.8.2 35kV侧避雷器的选择和校验516.8.3 10kV侧避雷器的选择和校验527电气总平面布置及配电装置的选择537.1 配电装置应满足以下基本要求537.2 配电装置的选择537.2.1 配电装置的最小安全净距537.2.2 屋外配电装置538 防雷保护设计558.1避雷针的作用558.2避雷针的配置558.2.1避雷针的配置原则:558.2.2避雷针位置的确定:558.3防雷保护方案568.4 保护全面积的校验579接地网设计589.1设计说明589.2接地体的设计589.3典型接地体的接地电阻计算589.4 接地网设计计算59参考文献61致谢631前言目前,我国城市电力网和农村电力网正进行大规模的改造,与此相应,城乡变电所也正不断的更新换代。我国电力网的现实情况是常规变电所依然存在,小型变电所,微机监测变电所,综合自动化变电所相继出现,并得到迅速的发展。然而,所有的变化发展都是根据变电设计的基本原理而来,因此对于变电设计基本原理的掌握是创新的根本。本毕业设计的内容为110kV终端变电所电气一次系统设计,正是最为常见的常规变电所,并根据变电所设计的基本原理设计,务求掌握常规变电所的电气一次系统的原理及设计过程。2电气主接线设计2.1 主接线的设计原则变电站电气主接线是电力系统接线的主要部分。它表明了发电机、变压器、线路、和断路器等电气设备的数量,并指出应该以怎样的方式来连接发电机、变压器线路以怎样与电力系统相连接,从而完成发电、变电、输配电的任务1。它的设计,直接关系着全站电器设备的选择、配电装置的布置、继电保护和自动装置的确定,关系着电力系统的安全、稳定、灵活和经济运行。主接线的设计是一个综合性的问题。必须在满足国家有关技术经济政策的前提下,力争使其技术先进、经济合理、安全可靠。对于6220kV电压配电装置的接线,一般分两类:一为母线类,包括单母线、单母线分段、双母线、双母线分段和增设旁路母线的接线;其二为无母线类,包括单元接线、桥形接线和多角形接线等。应视电压等级和出线回数,酌情选用。旁路母线的设置原则:1)采用分段单母线或双母线的110kV配电装置,当断路器不允许停电检修时,一般需设置旁路母线1。因为110KV线路输送距离长、功率大,一旦停电影响范围大,且断路器检修时间较长(平均每年57天),故设置旁路母线为宜。当有旁路母线时,应首先采用以分段断路器或母联断路器兼作旁路断路器的接线。2)35kV配电装置可不设旁路母线,是因为重要用户多系双回路供电,有可能停电检修断路器。其次,还因为断路器年平均检修时间短,通常为23天1。如线路断路器不允许停电检修时,可设置其它旁路设施。3)10kV配电装置,可不设旁路母线。对于出线回路数多或多数线路系向用户单独供电,以及不允许停电的单母线、分段单母线的配电装置,可设置旁路母线。对于变电站的电气接线,当能满足运行要求时,其高压侧应尽量采用断路器少或不用断路器的接线。当出线为2回时,一般采用桥形接线。2.2 主接线设计的基本要求变电站的电气主接线应根据该变电站所在电力系统中的地位、回路数、设备特点及负荷性质等条件确定,并应满足运行可靠、简单灵活、操作方便和节约投资等要求2。对电气主接线的基本要求,概括的说应包括可靠性、灵活性、和经济性。2.2.1 主接线可靠性的要求安全可靠是电力生产的首要任务,保证供电可靠是电气主接线的最基本要求3。可靠性的工作是以保证对用户不间断的供电。衡量可靠性的客观标准是运行实践。主接线的可靠性是它的各组成元件,包括一、二次部分在运行中可靠性的综合。因此,不仅要考虑一次设备对供电可靠性的影响,还要考虑继电保护二次设备的故障对供电可靠性的影响。评价主接线可靠性的标志是:1)断路器检修时是否影响停电;2)线路、断路器、母线故障和检修时,停运线路的回数和停运时间的长短,以及能否对重要用户的供电;3)变电站全部停电的可能性。2.2.2 主接线灵活性的要求主接线的灵活性有以下几个方面的要求:1)调度要求。可以灵活的投入和切除变压器、线路,调配电源和负荷;能够满足系统在事故运行方式下、检修方式下以及特殊运行方式下的调度要求。2)检修要求。可以方便的停运断路器、母线及其继电保护设备进行安全检修,且不致影响对用户的供电。3)扩建要求。可以容易的从初期过渡到终期接线,使在扩建时,无论一次和二次设备改造量最少。2.2.3 主接线经济性的要求在满足技术要求的前提下,做到经济合理。1)投资省:主接线简单,以节约断路器、隔离开关等设备的投资;占地面积小:电气主接线设计要为配电装置布置创造条件,以节约用地、架构、导线、绝缘子及安装费用。2)电能损耗少:经济选择主变压器型式、容量和台数,避免两次变压而增加电能损失。2.3 电气主接线的选择和比较2.3.1 主接线方案的拟订高压侧是2回出线,可选择线路变压器组,单母分段带旁路母线,桥型接线。中压侧有8回出线,低压侧有10回出线,均可以采用单母线、单母分段、单母分段带旁路和双母线接线。在比较各种接线的优缺点和适用范围后,提出如下三种方案:方案1: (图2-1) 高压侧:单母分段带旁路母线;中压侧,低压侧:单母分段图2-1 方案1主接线图方案2(图2-2) 高压侧,中压侧,低压侧:单母分段图2-2 方案2主接线图方案3:(图2-3) 高压侧:外桥接线;中压侧:单母分段带旁路母线;低压侧:单母线分段接线图2-3 方案3主接线图方案4(图2-4) 高压侧:内桥接线法;中压侧:单母线分段;,低压侧:双母线图2-4 方案4主接线图方案5(图2-5) 高压侧:内桥接线;中压侧,低压侧:单母线分段图2-5 方案5主接线图2.3.2 主接线方案的讨论比较方案1:110kV侧:变电所经两回线从系统获得电源,采用单母线分段带旁路母线接线可以获得很高的可靠性,任一母线或断路器检修均不会造成停电,任一母线、断路器故障只会引起短时停电,任一进线故障不会造成停电。但是,该方案较其他方案多用了断路器和多台隔离开关,这无疑增加了变电所的一次投资,而且在检修时倒闸操作也十分的复杂,容易造成误操作,从而引起事故。35kV和10kV侧:采用单母分段接线的形式使得重要用户可从不同线分段引出两个回路,使重要用户有两个电源供电。单母线分段接法可以提供单母线运行,各段并列运行,各段分列运行等运行方式,便于分段检修母线,减小母线故障影响范围。任一母线发生故障时,继电保护装置可使分段断路器跳闸,保证正确母线继续运行。当然这种接线也有它本身的缺点,那就是在检修母线或断路器时会造成停电,特别在夏季雷雨较多时,断路器经常跳闸,因此要相应地增加断路器的检修次数,这使得这个问题更加突出。方案2:110kV、35kV、10kV侧:采用单母分段接线的形式使得重要用户可从不同线分段引出两个回路,使重要用户有两个电源供电。单母线分段接法可以提供单母线运行,各段并列运行,各段分列运行等运行方式,便于分段检修母线,减小母线故障影响范围。任一母线发生故障时,继电保护装置可使分段断路器跳闸,保证正确母线继续运行。当然这种接线也有它本身的缺点,那就是在检修母线或断路器时会造成停电,特别在夏季雷雨较多时,断路器经常跳闸,因此要相应地增加断路器的检修次数,这使得这个问题更加突出。方案3:110kV侧:采用外桥法接线。与内桥法一样,该接线形式所用断路器少,四个回路只需三个断路器,具有可观的经济效益。当任一线路发生故障时,需同时动作与之相连的两台断路器,从而影响一台未发生故障的变压器的运行。但当任一台变压器故障或是检修时,能快速的切除故障变压器,不会造成对无故障变压器的影响。因此,外桥接线只能用于线路短、检修和故障少的线路中。此外,当电网有穿越性功率经过变电站时,也采用外桥接线。35kV、10kV侧:采用单母分段带旁路母线接线.该接线方法具有单母分段接线优点的同时,可以在不中断该回路供电的情况下检修断路器或母线,从而得到较高的可靠性.这样就很好的解决了在雷雨季节断路器频繁跳闸而检修次数增多引起系统可靠性降低的问题.但同时我们也看到,增加了一组母线和两个隔离开关,从而增加了一次设备的投资.而且由于采用分段断路器兼做旁路断路器,虽然节约了投资,但在检修断路器或母线时,倒闸操作比较复杂,容易引起误操作,造成事故.方案4:110kV侧:采用内桥法接线。 该接线形式所用断路器少,四个回路只需三个断路器,具有可观的经济效益。连接桥断路器接在线路断路器的内侧。因此,线路的投入和切除比较方便。当线路发生故障时,仅线路断路器断开,不影响其他回路运行。但是当变压器发生故障时,与该台变压器相连的两台断路器都断开,从而影响了一回未发生故障的运行。由于变压器是少故障元件,一般不经常切换,因此,系统中应用内桥接线较多,以利于线路的运行操作。35kV侧:单母线分段接线。采用单母分段接线的形式使得重要用户可从不同线分段引出两个回路,使重要用户有两个电源供电。单母线分段接法可以提供单母线运行,各段并列运行,各段分列运行等运行方式,便于分段检修母线,减小母线故障影响范围。任一母线发生故障时,继电保护装置可使分段断路器跳闸,保证正确母线继续运行。当然这种接线也有它本身的缺点,那就是在检修母线或断路器时会造成停电,特别在夏季雷雨较多时,断路器经常跳闸,因此要相应地增加断路器的检修次数,这使得这个问题更加突出。10kV侧:采用双母线接线。优点:供电可靠.通过两组母线隔离开关的倒换操作,可以轮流检修一组母线而不致使供电中断;一组母线故障后能迅速恢复供电,检修任一回路母线的隔离开关时,只需断开此隔离开关所属的一条电路和与此隔离开关相连的该组母线,其他线路均可通过另一组母线继续运行.调度灵活,各个电源和各个回路负荷可以任意分配到某一组母线上,能灵活地适应电力系统中各种运行方式调度和潮流变化地需要;通过倒换操作可以组成各种运行方式.扩建方便.缺点:增加一组母线和多个隔离开关,一定程度上增加一次投资.当母线故障或检修时,隔离开关作为倒换操作电器,容易误操作.方案5:110kV侧:采用内桥接线法。该接线形式所用断路器少,四个回路只需三个断路器,具有可观的经济效益。连接桥断路器接在线路断路器的内侧。因此,线路的投入和切除比较方便。当线路发生故障时,仅线路断路器断开,不影响其他回路运行。但是当变压器发生故障时,与该台变压器相连的两台断路器都断开,从而影响了一回未发生故障的运行。由于变压器是少故障元件,一般不经常切换,因此,系统中应用内桥接线较多,以利于线路的运行操作。35kV和10kV侧:采用单母分段接线的形式使得重要用户可从不同线分段引出两个回路,使重要用户有两个电源供电。单母线分段接法可以提供单母线运行,各段并列运行,各段分列运行等运行方式,便于分段检修母线,减小母线故障影响范围。任一母线发生故障时,继电保护装置可使分段断路器跳闸,保证正确母线继续运行。当然这种接线也有它本身的缺点,那就是在检修母线或断路器时会造成停电,特别在夏季雷雨较多时,断路器经常跳闸,因此要相应地增加断路器的检修次数,这使得这个问题更加突出。2.3.3主接线方案的初步选择通过分析原始资料,可以知道该变电站在系统中的地位较重要,年运行小时数较高,因此主接线要求有较高的可靠性和调度的灵活性.根据以上各个方案的初步经济与技术性综合比较,兼顾可靠性,灵活性,我选择方案2与方案5,待完成初步经济比较后再来确定最终方案。93主变压器的选择与论证在各级电压等级的变电站中,变压器是主要电气设备之一,其担负着变换网络电压进行电力传输的重要任务。确定合理的变压器容量是变电站安全可靠供电和网络经济运行的保证。特别是我国当前的能源政策是开发与节约并重,近期以节约为主。因此,在确保安全可靠供电的基础上,确定变压器的经济容量,提高网络的经济运行素质将具有明显的经济效益。3.1 SJD288规程中有关变电站主变压器选择的规定1)主变容量和台数的选择,应根据电力系统设计技术规程SDJ16185有关规定和审批的电力规划设计决定进行。凡有两台及以上主变的变电站,其中一台事故停运后,其余主变的容量应保证供应该站全部负荷的70%,在计及过负荷能力后的允许时间内,应保证用户的一级和二级负荷。2)根据电力负荷的发展和潮流的变化,结合系统短路电流、系统稳定、系统继电保护、对通信线路的影响、调压和设备制造等条件允许时,应采用自耦变压器。3)主变调压方式的选择,应符合电力系统设计技术规程SDJ161的有关规定。3.2 主变压器选择的一般原则与步骤3.2.1 主变压器台数的确定原则1)对大城市郊区的一次变电所,在中、低压侧已构成环网的情况下,变电所以装设两台主变压器为宜4。2)对地区性孤立的一次变电所或大型工业专用变电所,在设计时应考虑装设三台主变压器的可能性4。3)对于规划只装设两台主变压器的变电所,其变压器基础宜按大于变电器容量的12级设计,以便负荷发展时,更换变电器的容量4。主变压器容量选择。主变压器容量按变压器510年的电力负荷发展规划来选择。凡装有两台及以上主变压器的变电所,当其中一台主变压器停止运行后,其余主变压器停止运行后,其余主变压器的容量需能够承担规定的转移负荷。一般估算其余变压器需能保证70%电力负荷的供电,在考虑变压器过负荷能力的允许时间内,还能保证对一级和二级负荷的用户供电5。3.2.2 主变压器形式的选择原则1)110kV主变一般采用三相变压器。2)当系统有调压方式时,应采用有载调压变压器。对新建的变电站,从网络经济运行的观点考虑,应采用有载调压变压器。3)具有三个电压等级的变电站,一般采用三绕组变压器。3.2.3 主变压器容量的确定原则1)为了准确选择主变的容量,要绘制变电站的年及日负荷曲线,并从该曲线得出变电站的年、日最高负荷和平均符合。2)主变容量的确定应根据电力系统510年发展规划进行。3)变压器最大负荷按下式确定:式中负荷同时系数;按负荷等级统计的综合用电负荷。对于两台变压器的变电站,其变压器的容量可以按下式计算:如此,当一台变压器停运,考虑变压器的过负荷能力为40%,则可保证84%的负荷供电。3.3 主变压器的计算与选择3.3.1 容量计算在电力工程电气设计手册可知:装有两台及以上主变压器的变电所中,当断开一台主变时,其余主变压器的容量应能保证用户的一级和二级负荷,其主变压器容量应满足“不应小于70%-80%的全部负荷”。已知35kV侧最大负荷90MW,10kV侧最大负荷为18MW,,由计算可知单台主变的最大量为(设负荷同时率为0.85):结论:选择两台63MVA的变压器并列运行。3.3.2 变压器型号的选择因为本次设计中有三个电压等级,且当变压器最小负荷侧通过的容量大于主变容量的15%时,宜选用三绕组变压器。 因为:S10 /S110=(15÷0.85)/15/0.85+50/0.85=23%>15%,所以本设组变压器,绕组排列顺序为(由内向外):10kV、35kV、110kV。综上所述: 主变压器选用三相三线圈、全封闭节能型降压变压器。型 号:SFSLQ1-63000容 量:63000kVA电压比:121/38.5/11kV接线方式、组别:Y0/YO/-12-11阻抗电压百分比:高-中17% 高-低10.5% 中-低6%空载损耗:21.5kW短路损耗:高-中90kW 高-低90kW 中-低68kW容量比 :100/100/100空载电流:1.6% 冷却方式:强迫油循环水冷124主接线方案的经济比较经济比较是工程设计中项目或方案经济评价的一个组成部分,而且往往是通过经济比较对方案进行筛选后,将其优选方案再进行国民经济评价、财务评价及不确定性分析。电力系统规划设计中经济评价应用得到的最为广泛的是方案经济比较6。4.1 方案2与方案5的综合投资1)方案3的综合投资(110kV侧、35kV侧和10kV侧均采用单母分段接线形式)主变:万元配电装置110kV侧:万元35kV侧:万元10kV侧:万元万元(为主体设备的综合投资,包括变压器、开关设备、配电装置设备的综合投资)万元(为不明显的附加费用比例系数,110kV取90)2)方案5的综合投资(110kV侧采用内桥,35kV侧和10kV侧均采用单母分段接线形式)主变:万元配电装置110kV侧:查发电厂电气部分课程设计参考资料表2-19,知综合投资33.6万元35kV侧:万元10kV侧:万元万元(为主体设备的综合投资,包括变压器、开关设备、配电装置设备的综合投资)万元(为不明显的附加费用比例系数,110kV取90)4.2 方案2与方案5的年运行费用(1)方案2的年运行费用,,35kV侧和10kV侧:,查25页表2-3得由以上数据可算出=241.59万元(1)方案5的年运行费用因为与方案2相同,故这里不做重复计算=240.35万元4.3 最终方案确定经济比较方案2和方案5的综合投资和年运行费用,方案5都低于方案2,故最终确定方案5为最优方案,进行设计。155短路电流计算计算短路电流的目的主要是为了选择断路器等电气设备或对这些设备提出技术要求;评价并确定方案,研究限制短路电流措施;为继电保护设计与调试提供依据;分析计算送电线路对通讯设施的影响7。在变电所的电气设计中,短路电流计算是其中的一个重要环节。在选择电气设备时,为保证在正常运行和故障情况下都能安全、可靠地工作,需要进行全面的短路电流计算。短路电流计算的步骤为1)根据已知条件和计算目的画出计算电路并作出等值电路2)化简电路3)计算短路电流5.1 概述造成短路的主要原因是电气设备载流部分的绝缘被损坏,引起绝缘损坏的原因有:各种形式的过电压(如直接遭受雷击等),绝缘材料的自然老化和污秽,运行人员维护不周及直接得机械损伤等8。在电力系的电气设备,在其运行中都必须考虑到可能发生的各种故障和不正常运行状态,最常见同时也是最危险的故障是发生各种型式的短路,因为它们会破坏对用户的正常供电和电气设备的正常运行。短路是电力系统的严重故障,所谓短路,是指一切不正常的相与相之间或相与地(对于中性点接地系统)发生通路的情况。在三相系统中,可能发生的短路有:三相短路,两相短路,两相接地短路和单相接地短路。其中,三相短路是对称短路,系统各相与正常运行时一样仍处于对称状态,其他类型的短路都是不对称短路。电力系统的运行经验表明,在各种类型的短路中,单相短路占大多数,两相短路较少,三相短路的机会最少。但三相短路虽然很少发生,其情况较严重,应给以足够的重视。因此,我们都采用三相短路来计算短路电流,并检验电气设备的稳定性。5.2短路计算的目的及假设5.2.1短路电流的目的短路电流计算是变电所电气设计中的一个重要环节其计算目的是:1)在选择电气主接线时,为了比较各种接线方案或确定某一接线是否需要采取限制短路电流的措施等,均需进行必要的短路电流计算。2)在选择电气设备时,为了保证设备在正常运行和故障情况下都能安全、可靠地工作,同时又力求节约资金,这就需要进行全面的短路电流计算。3)在设计屋外高压配电装置时,需按短路条件检验软导线的相间和相对地的安全距离。4)按接地装置的设计,也需用短路电流。5.2.2短路电流计算的一般规定1)验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流,应按工程的设计规划容量计算,并考虑电力系统的远景发展规划(一般为本期工程建成后510年)。确定短路电流计算时,应按可能发生最大短路电流的正常接线方式,而不应按仅在切换过程中可能并列运行的接线方式。2)选择导体和电器用的短路电流,在电气连接的网络中,应考虑具有反馈作用的异步电机的影响和电容补偿装置放电电流的影响。3)选择导体和电器时,对不带电抗器回路的计算短路点,应按选择在正常接线方式时短路电流为最大的地点。4)导体和电器的动稳定、热稳定以及电器的开断电流一般按三相短路验算5.2.3短路计算基本假设1)正常工作时,三相系统对称运行;2)所有电源的电动势相位角相同;3)电力系统中各元件的磁路不饱和,即带铁芯的电气设备电抗值不随电流大小发生变化;4)不考虑短路点的电弧阻抗和变压器的励磁电流;5)元件的电阻略去,输电线路的电容略去不计,及不计负荷的影响;6)系统短路时是金属性短路。5.2.4基准值高压短路电流计算一般只计算各元件的电抗,采用标幺值进行计算,为了计算方便选取如下基准值:基准容量: = 100MVA基准电压:(kV) 10.5 37 1155.2.5短路电流计算的步骤现在,电力设计部门对复杂电力系统及发电厂,变电所短路电流的计算几乎都在计算机上进行。作为单位的发电厂、供电公司企业,对设计验算、设备改造等需进行短路电流计算时,有时勿需专购短路电流计算程序,进行手算会更方便,概念更清楚9。计算步骤如下:1)计算各元件电抗标幺值,并折算为同一基准容量下;2)给系统制订等值网络图;3)选择短路点;4)对网络进行化简,把供电系统看为无限大系统,不考虑短路电流周期分量的衰减求出电流对短路点的电抗标幺值,并计算短路电流标幺值、有名值。标幺值:有名值: 5)计算短路容量,短路电流冲击值短路容量:短路电流冲击值: 5.3变压器及电抗器的参数计算5.3.1主变压器参数计算由变压器原始数据计算得,Uk1%=10.75,Uk2%=6.25,Uk3%=-0.25(=100MVA,=115kV)于是,5.3.2 电抗器电抗标幺值的计算5.4 网络的等值变换与简化方案2与方案5的短路计算的系统化简阻抗图及各阻抗值,短路点均一样。系统阻抗图(图5-1)图5-1 系统阻抗图5.4.1 短路点d1的短路计算(主变110kV侧)基准电压UB=115kV,系统为无穷大系统,发生短路时,短路电流的周期分量在整个短路过程中不衰减。由原始资料可知:系统短路电抗:=1/30=0.0333线路阻抗:网络化简如图:图5-2 d1点短路系统网络化简图次暂态短路电流标幺值: 5.4.2 短路点d2的短路计算(35kV母线)图5-3 d2点短路系统网络化简图网络化简如图所示,所以,5.4.3 短路点d3的短路计算(35kV出线)短路点d3的计算与短路点d2的计算完全相同,结果也完全相同,故这里不做重复计算。5.4.4 短路点d4的短路计算(10kV母线)图5-4 d4点短路时系统网络化简图网络化简如图所示,所以,5.4.5 短路点d5的短路计算(10kV出线)由于短路电流过大,需要装设限流电抗器。限流电抗器的选择:1)电压:,所以2)电流:3)初选型号根据以上条件初选 NKL-10-1504)选择电抗值设加电抗器后将短路电流限制到 取 ,选NKL-10-200-3其参数如下,表5-1 电抗器NKL-10-200-3参数表型号额定电压(kV)额定电流(A)电抗率动稳定电流峰值(kA)热稳定电流(kA)1sNKL-10-200-3102003139.85)电压损失和残压校验当所选电抗值大于计算值时,应重算电抗器后短路电流,以供残压校验。为计算短路电流,先计算电抗表幺值为,则电压损失和残压分别为,6)动稳定校验,满足要求。7)热稳定校验,满足要求。根据以上校验,选择满足要求。网络化简只需加电抗器即可,图5-5 加装电抗器后系统网络化简图表5-2 短路电流汇总表短路电流编号基准电压BKV基准电IBA支路名称电源短点总电抗d*0s短路电流周期分量稳态短路电流0.2s短电流短路冲击流ichA全电流最大有效值IchkA短路容量SdAkAkAkA11150.5021110kV侧0.0526199.5399199.5399199.539924.326714.50061900.2132371.5635kV母线0.18765.33058.31565.33058.31565.33058.315621,204812.6397532.9125310.51.5635kV出线0.18765.33058.31565.33058.31565.33058.315621,204812.6397532.912541055.498610kV母线0.13617.347540.4017.347540.4017.347540.401103.0225409534.7541510.55.498610kV出线0.9221.0865.49861.0865.49861.0865.498615.2279.076108.592256电气设备的选择及校验6.1 概述导体和电器的选择是变电所设计的主要内容之一,正确地选择设备是使电气主接线和配电装置达到安全、经济的重要条件。在进行设备选择时,应根据工程实际情况,在保证安全、可靠的前提下,积极而稳妥地采用新技术,并注意节约投资,选择合适的电气设备。电气设备的选择同时必须执行国家的有关技术经济政策,并应做到技术先进、经济合理、安全可靠、运行方便和适当的留有发展余地,以满足电力系统安全经济运行的需要。电气设备要能可靠的工作,必须按正常工作条件进行选择,并按短路状态来校验热稳定和动稳定后选择的高压电器,应能在长期工作条件下和发生过电压、过电流的情况下保持正常运行。6.1.1 一般原则1)应满足正常运行、检修、短路和过电压情况下的要求,并考虑远景发展的需要;2)应按当地环境条件校核;3)应力求技术先进和经济合理;4)选择导体时应尽量减少品种;5)扩建工程应尽量使新老电器的型号一致;6)选用的新品,均应具有可靠的试验数据,并经正式鉴定合格。6.1.2 技术条件1)按正常工作条件选择导体和电气a电压:所选电器和电缆允许最高工作电压不得低于回路所接电网的最高运行电压即 一般电缆和电器允许的最高工作电压,当额定电压在110KV及以下时为1.15,而实际电网运行的一般不超过1.1。b.电流导体和电器的额定电流是指在额定周围环境温度Q 0下,导体和电器的长期允许电流应不小于该回路的最大持续工作电流即 由于变压器在电压降低5%时,出力保持不变,故其相应回路的=1.05(为电器额定电流)。c.按当地环境条件校核当周围环境温度和导体额定环境温度不等时,其长期允许电流 可按下式修正,基中为温度修正系数;为最高工作温度; 为额定载流量基准下的环境温度(); 为实际环境温度;对应于所选截面、环境温度为+25时,长期允许载流量(A)2)按短路情况校验电器在选定后应按最大可能通过的短路电流进行动、热稳定校验,一般校验取三相短路时的短路电流,如用熔断器保护的电器可不验算热稳定。当熔断器有限流作用时,可不验算动稳定,用熔断器保护的电压
