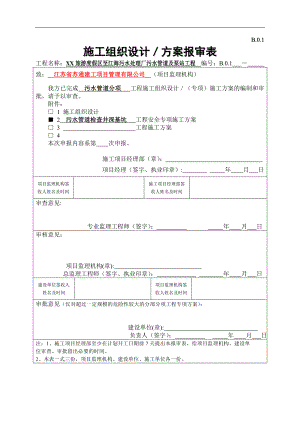

B.0.1施工组织设计方案报审表工程名称：XX旅游度假区至江海污水处理厂污水管道及泵站工程 编号：B.0.1 致：江苏省苏通建工项目管理有限公司（项目监理机构）我方已完成污水管道分项 工程施工组织设计（专项）施工方案的编制和审批，请予以审查。附件： 1 施工组织设计 2污水管道检查井深基坑 工程安全专项施工方案 3 工程施工方案 4本次申报内容系第 次申报。施工项目经理部（章）： 项目经理（签字、执业印章）: 年 月 日项目监理机构签收人姓名及时间施工项目经理部签收人姓名及时间审查意见:专业监理工程师（签字）： 年 月 日审核意见：项目监理机构(章): 总监理工程师（签字、执业印章）： 年 月 日建设单位签收人姓名及时间项目监理机构签收人姓名及时间审批意见（仅对超过一定规模的危险性较大的分部分项工程专项方案）： 建设单位(章): 负责人（签字）： 年 月 日注：1、施工项目经理部至少在计划开工日期前7天提出本报审表，给项目监理机构、建设单位审查、审批留出必要的时间。2、本表一式三份，项目监理机构、建设单位、施工单位各一份。 表5.1.3-2 专项施工方案审批表（总包）工程名称XX旅游度假区至江海污水处理厂污水管道及泵站工程日 期施工单位专项施工方案内容简述：本专项安全施工方案针对W1-1、W1-2、W49、W50、W83、W84、W60W61、W94W97、W103、W106W111污水检查井埋置的深度、水文地质情况、周边环境、断面尺寸等，进行相关深井降水、钢板桩支护、放坡大开挖的设计和验算，以确保该分项工程施工的安全可靠。对于不具备大开挖条件：采用拉森钢板桩支护、232b型钢作围檩及内支撑（两道内支撑，第一道支撑设于桩顶下50cm），坑内纵向放坡开挖，并配合深井井点降水明挖法施工；其中：W1、W1-2、W83号井采用15m深钢板桩支护；W50、W84号井采用12m深钢板桩支护；对于具备大开挖条件：按1：075一级或二级放坡配合深井井点降水大开挖施工，其中：W60W61及W106W111号检查井采用1:0.75一级放坡大开挖施工。坑底部四周均留80100cm宽工作面，土方开挖在一级二级放坡处设置100cm宽平台，深井井点布置在开挖线上口外侧2m处。编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见： 签名： （总承包单位公章）： 年 月 日 XX旅游度假区至江海污水处理厂污水管道及泵站工程污水管道检查井深基坑安全专项施工方案目 录一、编制依据1二、工程概述及基本状况1一）、工程概况1二）、编制内容及目的2三）、周边环境3四）、地质水文状况8三、总体施工方案14一）、方案布置151.1、W1和W1-2号井方案布置151.2、W49号井方案布置171.3、W50号井方案布置191.4、W60 和W61号井方案布置201.5、W83号井方案布置201.6、W84号井方案布置211.7、W94W97号井方案布置221.8、W103号井方案布置231.9、W106W111号井方案布置23二）、施工组织242.1、施工组织机构及人员组织242.2、机械组织252.3、施工计划安排252.4、施工用电25四、主要施工方法及工艺26一）、深井井点施工261.1、深井井点施工程序261.2、施工注意事项261.3、坑内水位要求及降水期限261.4、深井回填方法及技术要求26二）、钢板桩施工工艺272.1、施工流程272.2、钢板桩施工272.3、型钢内支撑施工302.4、钢支撑拆除步骤及方法32三）、土方开挖323.1施工准备323.2开挖方案33四）、施工注意事项34五）、基坑回填方案及质量验收35五、质量保证措施37一）质量标准37二） 质量保证措施372.1.过程质量控制措施372.2质量管理制度38三）、质量保证体系框图40六、安全、文明施工措施41一）、安全施工措施41二）、文明施工措施42三）、施工临时用电安全保证措施43三)、安全保证体系框图46七、监测、监控与保护措施47一）、监测依据47二）、监测项目47三）、 基坑及支护结构、周边环境监测报警值表47四）、监测点布置48五）、巡视检查485.1巡视内容485.2施工工况495.3对周边环境影响495.4监测设施49六）、监测频率49七）、保护措施50八、有限作业空间安全施工措施50一）、作业范围50二）、施工安全措施50九、危险源防止及应急预案53一）、危险源识别53二）、危险源因素预防及应急措施532.1、触电事故急救预案532.2、火灾预防及应急措施542.3、物体打击预防及应急措施552.4、机械伤害预防及应急措施562.5、基坑坍塌滑坡预防及应急措施572.6、基坑坑底隆起预防及应急措施582.7支护侧向位移582.8涌砂涌水59三）、应急组织结构及人员职责60四）、相关部门电话60五）、应急设备清单60六）、现场工作岗位人员60七）、培训要求61八）、应急预案的响应与启动61九）、应急预案响应流程62十）、事故报告62十、雨季施工措施64十一、冬季施工措施64十二、计算书65一）、降水设计计算书651.1、工况一：布置2口深井（W1W1-2段检查井）651.2、工况二：布置1口深井井点（W83号检查井）701.3、降水方案结论75二）、开挖土体稳定性验算752.1、一级放坡挖方边坡允许高度验算752.2、分级开挖土体边坡稳定性验算及分析772.3、基坑土方开挖结论79三）、钢板桩支护设计计算书793.1、选用材料设计参数803.2、工况一：15m深拉森钢板桩验算（W1W1-2号检查井）803.3、工况二：15m深拉森钢板桩验算（W83号检查井）863.4、工况三：12m深拉森钢板桩验算（W50号、W84号检查井）91十三、附图96一）、基坑深井井点设计图96二）、钢板桩支护设计图98三）、放坡土方开挖方案设计图107四）、钢护栏防护方案设计图109XX旅游度假区污水管道工程污水管道检查井深基坑安全专项施工方案一、编制依据1、建筑施工安全检查标准JGJ 59-2011；2、建质200987号文危险性较大的分部分项工程安全管理办法；3、给水排水管道工程施工及验收规范GB50268 -2008；4、给水排水构筑物工程施工及验收规范GB 50141-2008；5、建筑与市政降水工程技术规范JGJ/T 111-98；6、建筑变形测量规范JGJ 8-2007；7、建筑地基处理技术规范JGJ 179-2012；8、建筑基坑支护技术规程JGJ120-2012；9、建筑基坑工程监测技术规范GB 50497-2009；10、建筑施工计算手册；11、XX旅游度假区污水管道工程（江海污水处理厂旅游度假区）施工图；11、XX旅游度假区污水管道工程（江海污水处理厂旅游度假区）岩土工程勘察报告。二、工程概述及基本状况一）、工程概况本工程污水管道起点为启东江海污水处理厂，出厂后沿戤效路东侧向北敷设至沿江公路，于沿江公路南侧绿化带内向东敷设至恒大路，于恒大路南侧向东敷设至恒大威尼斯入口。管道沿线共设置两座污水提升泵站。污水管道主管径为D8001200，沿线预留DN400600污水支管。DN400500管道采用dn400500（公称外径）PVC-U管实壁管， 环刚度为SN8，橡胶圈接口。根据管道埋深及管道过河、过路方式，W1-2W14、W9W9-1、W43-1W43-2、W43W49、W50W59、W76-1W76-2、W88W88-1、W76W83、W84W92、W103W103-1段污水管道采用顶管施工，d8001200污水管顶管管材采用A型钢承口钢筋混凝土级管（DRCP级），钢承口采用壁厚8mm钢板，橡胶圈接口。W49W50、W65W66、W83W84段污水倒虹管采用两根dn710×42.1（公称外径）给水用聚乙烯PE100管（GB/T 13663-2000）倒虹过河，牵引施工。W96W97段污水倒虹管采用两根dn630×37.4（公称外径）给水用聚乙烯PE100管，牵引施工。W103104、W112113段污水倒虹管，牵引施工。其余部分采用开挖埋置式施工。二）、编制内容及目的本工程污水管道的施工共分为顶管施工、牵引管施工、开挖埋置施工三种形式。根据建质（2009）87号关于印发危险性较大的分部分项工程安全管理办法文件的规定，须编制专项安全施工方案（顶管和牵引管的施工专项方案另行编制）。本专项安全施工方案针对开挖深度大于5m的W1、W1-2、W49、W50、W83、W84、W60W61、W94W97、W103、W106W111污水检查井依据埋置的深度、水文地质情况、周边环境、断面尺寸等，从施工工艺方案、施工及人员组织和计划、质量目标保证、施工安全保障等方面提出相应的措施，并通过典型断面的计算模型进行相关深井降水、钢板桩支护、放坡大开挖的设计和验算，以确保该分项工程施工的安全可靠。三）、周边环境本次实施中超过5m的采用开挖施工的污水检查如前述有W1、W1-2、W49、W50、W60W61、W83、W84、W94W97、W103、W106W111计19座检查井。其中：1、W1W1-2井：处于江海污水处理厂内，两个井相距6m，该段管道接入现状污水泵池，W1井处为现状控制房，需拆除重建，W1西侧5.5m处为现状污水泵池（W1至泵池段DN1000钢管接入泵池），W1-2井为新建DN1200污水管道与现状DN630污水管道相交检查井，W1-2 W1污水泵池段管道采用开挖施工。该段管道附近无其他地下管线及地面建筑物。W1W1-2井段周边作业环境2、W49井：为顶管和牵引管的四管交汇闸板井，井西南约4.5m处为中远船务围墙，井北侧22m处为现状沿江公路，井东侧6.9m为现状中远路。在距拟建井北侧距井壁2.5m处有一10KV高压线及杆，东侧约40m外有一小河沟，井距三星河桥最短距离49.5m。W49号检查井周边作业环境3、W50井：位于沿江公路南侧约16.5m处，为顶管和牵引管的交汇闸阀井，周边主要为农田；井南侧距井壁7.1m处有一道高压线及民房，西侧约18m外为三星河，井距三星河桥最短距离20m。W50号检查井周边作业环境4、W60W61号井均位于沿江公路南侧19m处，其南侧有一道高压线，两井距最近的高压线杆距离为18.3m，再向南6m外有鱼塘。W60W61号检查井周边作业环境5、W83井位于沿江公路南侧约27.5米处，为顶管和牵引管的交汇闸板井，处于绿化带中，其北侧9.56米处有一道800的给水管，东侧约20米外是河沟，距桥约47米，南侧距井最短距离8.0米外有一河塘。W83号检查井周边作业环境6、W84井位于临海公路南侧约9米处，为顶管和牵引管的交汇闸阀井，处于现状鱼塘进水渠中（根据前期意见，该进水渠需前期征用填埋）。西侧约28米外为现状河沟，距现状桥梁约26米；南侧距井最短距离10米外为鱼塘。W84号检查井周边作业环境7、W94W97号井位于临海高等级公路南侧9米处的绿化带内，其南侧30米外为东方河，无其它地面和地下构筑物。W96和W97同样为闸板（阀）井，分别距中间河20米以上。W94W97号检查井周边作业环境8、W103井位于临海高等级公路南侧9m处的绿化内，为一闸板井，与其南侧的东方河相距12m。W103号检查井周边作业环境9、W106W111井均位于沿线蟹塘边缘（根据前期意见，该部分蟹塘需前期征用部分填埋），管道沿线北侧距最近电力埋地管约9.0m，距电力架空杆约5m。W106W111号检查井周边作业环境四）、地质水文状况1、本次实施污水管道（开挖深度超过5m）深基坑汇总见下表：检查井井编号井底板基础尺寸（m）自然地面标高（m）井基础底标高（m）开挖深度（m）W134003.30-4.78.00W1-234003.30-4.78.00W493.7m×4.7 m1.50-5.16.60W504.7 m ×4.75 m1.87-4.76.57W602.3 m ×3.2 m1.61-3.95.59W612.3 m ×3.2 m1.60-3.845.44W833.7 m ×4.7 m1.75-5.337.08W844.7 m ×4.75 m1.54-4.836.37W942.3 m ×2.9 m1.67-3.845.51W952.3 m ×2.9 m2.34-3.786.12W963.7 m ×4.7 m2.70-3.706.40W974.7 m ×4.75 m1.70-3.455.10W1034.75 m ×5.7 m3.50-3.086.58W1062.3 m ×2.7 m3.45-2.065.51W1072.3 m ×2.7 m3.46-1.965.42W1082.3 m ×2.7 m3.70-2.095.79W1092.3 m ×2.7 m3.55-1.935.48W1102.3 m ×2.7 m3.57-1.835.40W1112.3 m ×2.7 m3.40-1.755.152、地下水位状况：根据本工程地质勘探报告，工程场地正常稳定地下水位0.88m，最高地下水位1.35m，最低地下水位0.7m。3、根据本工程地质勘探报告，以上19个井位处相关井位处一定深度范围内的地质勘探资料水文、物理力学指标如下：1）井位号：W1、W1-2，勘探孔号：C1、J1岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土2.08（1.103.08）18.516.49.2353.8303.51淤泥质粉质粘土2.22（-1.121.10）17.85.112.920.116.11粉土1.30（-1.12-2.42）18.627.31.9428.1377.32粉砂夹粉土2.60（-2.42-5.02）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土0.90（-5.02-5.92）17.86.413.319.015.1粉砂夹粉土1.0（-6.92-5.92）19.233.52.6636.9550.92）井位号：W49，勘探孔号： J29岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.50（1.071.57）18.516.49.2353.8303.51淤泥质粉质粘土1.50（-0.431.07）17.85.112.920.116.11粉土3.40（-3.83-0.43）18.627.31.9428.1377.32粉砂夹粉土1.40（-5.23-3.83）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土2.40（-7.63-5.23）17.86.413.319.015.1粉砂夹粉土1.20（-8.83-7.63）19.233.52.6636.9550.93）井位号：W50、勘探孔号： J30岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.8（1.502.30）18.516.49.2353.8303.51淤泥质粉质粘土2.0（-0.501.50）17.85.112.920.116.11粉土3.2（-3.70-0.50）18.627.31.9428.1377.32粉砂夹粉土1.10（-4.80-3.70）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土1.90（-6.70-4.80）17.86.413.319.015.1粉砂夹粉土1.10（-7.7-6.70）19.233.52.6636.9550.94）、井位号：W60、勘探孔号： C68岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.5（0.841.34）18.516.49.2353.8303.51淤泥质粉质粘土2.0（-0.360.84）17.85.112.920.116.11粉土2.70（-3. 06-0.36）18.627.31.9428.1377.3淤泥质粉质粘土夹粉土2.80（-5.86-3.06）17.86.413.319.015.1粉砂夹粉土2.00（-7.86-5.86）19.233.52.6636.9550.95）、井位号：W61、勘探孔号： J43岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.80（0.891.69）18.516.49.2353.8303.51淤泥质粉质粘土1.0（-0.110.89）17.85.112.920.116.11粉土2.20（-2.31-0.11）18.627.31.9428.1377.3淤泥质粉质粘土夹粉土4.20（-6.51-2.31）17.86.413.319.015.1粉砂夹粉土1.80（-7.31-6.51）19.233.52.6636.9550.96）、井位号：W83、勘探孔号： J53岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土1.0（0.621.62）18.516.49.2353.8303.52粉质粘土1.48（-0.381.10）18.512.714.226.4.22.01粉土1.0（-1.38-0.38）18.627.31.9428.1377.32粉砂夹粉土1.50（-2.88-1.38）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土3.50（-6.38-2.88）17.86.413.319.015.1粉砂夹粉土1.50（-7.88-6.38）19.233.52.6636.9550.97）、井位号：W84、勘探孔号： J54岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土2.0（0.302.30）18.516.49.2353.8303.52粉质粘土1.0（-0.700.30）18.512.714.226.4.22.01粉土1.0（-1.70-0.70）18.627.31.9428.1377.32粉砂夹粉土1.50（-3.20-1.70）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土3.30（-6.5-3.20）17.86.413.319.015.1粉砂夹粉土1.40（-7.90-6.50）19.233.52.6636.9550.98）井位号：W94、勘探孔号： J63岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.40（1.101.53）18.516.49.2353.8303.52粉质粘土1.57（-0.471.10）18.512.714.226.4.22.01粉土1.0（-1.47-0.47）18.627.31.9428.1377.32粉砂夹粉土2.0（-3.47-1.47）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土4.20（-7.67-3.47）17.86.413.319.015.1粉砂夹粉土0.80（-8.47-7.67）19.233.52.6636.9550.99）井位号：W95、勘探孔号： C128岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土1.0（0.881.88）18.516.49.2353.8303.52粉质粘土0.79（0.090.88）18.512.714.226.4.22.01粉土1.5（-1.410.09）18.627.31.9428.1377.32粉砂夹粉土2.71（-4.12-1.41）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土3.0（-7.12-4.12）17.86.413.319.015.1粉砂夹粉土3.19（-10.31-7.12）19.233.52.6636.9550.910）井位号：W96、勘探孔号： J65岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土1.0（1.132.13）18.516.49.2353.8303.52粉质粘土1.00（0.131.13）18.512.714.226.4.22.01粉土2.00（-1.870.13）18.627.31.9428.1377.32粉砂夹粉土2.50（-4.37-1.87）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土2.50（-6.87-4.37）17.86.413.319.015.1粉砂夹粉土1.00（-7.87-6.87）19.233.52.6636.9550.911）井位号：W97、勘探孔号： J66岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土1.0（0.551.55）18.516.49.2353.8303.52粉质粘土1.00（-0.450.55）18.512.714.226.4.22.01粉土1.00（-1.45-0.45）18.627.31.9428.1377.32粉砂夹粉土1.50（-2.95-1.45）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土5.00（-7.95-2.95）17.86.413.319.015.1粉砂夹粉土2.50（-10.45-7.95）19.233.52.6636.9550.912）井位号：W103、勘探孔号： J66岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.54（1.161.70）18.516.49.2353.8303.51淤泥质粉质粘土1.80（-0.641.16）17.85.112.920.116.11粉土1.30（-1.94-0.64）18.627.31.9428.1377.32粉砂夹粉土2.70（-4.64-1.94）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土3.30（-7.94-4.64）17.86.413.319.015.1粉砂夹粉土1.10（-9.04-7.94）19.233.52.6636.9550.913）井位号：W106 、W107、W108、勘探孔号： C140C141岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土0.30（3.153.45）18.516.49.2353.8303.51淤泥质粉质粘土1.00（2.153.15）17.85.112.920.116.11粉土1.40（0.752.15）18.627.31.9428.1377.32粉砂夹粉土4.80（-4.050.75）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土2.50（-6.55-4.05）17.86.413.319.015.1粉砂夹粉土2.90（-9.45-6.55）19.233.52.6636.9550.914）井位号：W109、勘探孔号： J71岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土1.23（2.323.55）18.516.49.2353.8303.51淤泥质粉质粘土0.50（1.822.32）17.85.112.920.116.11粉土2.00（-0.18-1.82）18.627.31.9428.1377.32粉砂夹粉土4.70（-4.88-0.18）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土1.30（-6.18-4.88）17.86.413.319.015.1粉砂夹粉土6.60（-12.78-6.18）19.233.52.6636.9550.915）井位号：W110、勘探孔号： C142岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa)水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土2.11（1.463.57）18.516.49.2353.8303.51淤泥质粉质粘土1.80（-0.341.46）17.85.112.920.116.11粉土1.90（-2.24-0.34）18.627.31.9428.1377.32粉砂夹粉土2.70（-4.94-2.24）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土1.80（-6.74-4.94）17.86.413.319.015.1粉砂夹粉土5.90（-12.64-6.74）19.233.52.6636.9550.916）井位号：W111、勘探孔号： C143岩土编号岩土名称层厚（m）标高（m）重力密度(KN/m3)内擦角q(°)粘聚力Cc(KPa) 水平渗透系数Kh(×10-6cm/s)竖向渗透系数Kv(×10-6cm/s)填土1.95（1.453.40）18.516.49.2353.8303.51淤泥质粉质粘土1.50（0.051.45）17.85.112.920.116.11粉土0.80（-0.75-0.05）18.627.31.9428.1377.32粉砂夹粉土4.80（-5.55-0.75）19.031.72.1525.8445.8淤泥质粉质粘土夹粉土1.20（-6.75-5.55）17.86.413.319.015.1粉砂夹粉土5.90（-12.65-6.75）19.233.52.6636.9550.9三、总体施工方案深基坑施工的总体方案依据基坑的开挖深度、基坑所处的地质状况、土的物理力学指和地下水位状况、周边环境状况，按照保证基坑自身
