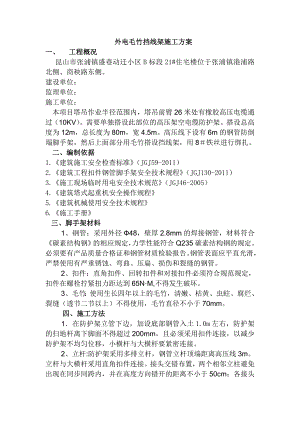

10KV外电防护方案 外电毛竹挡线施工方案.doc

外电毛竹挡线架施工方案一、    工程概况     昆山市张浦镇盛巷动迁小区B标段21#住宅楼位于张浦镇港浦路北侧、商秧路东侧。建设单位：监理单位：施工单位：本项目塔吊作业半径范围内，塔吊前臂26米处有橡胶高压电缆通过（10KV）。需要单独搭设此部位的高压架空电缆防护架。搭设总高度为12m，总长度为80m，宽4.5m。高压线下设有6m的钢管防倒塌脚手架，然后上面部分用毛竹搭设挡线架，用8铁丝进行绑扎。二、编制依据1.建筑施工安全检查标准（JGJ59-2011）2.建筑工程扣件钢管脚手架安全技术规程（JGJ130-2011）3.施工现场临时用电安全技术规范（JGJ46-2005）4.建筑塔式起重机安全操作规程5.建筑机械使用安全技术规程6.施工手册   三、脚手架材料        1、钢管：采用外径48，壁厚2.8mm的焊接钢管，材料符合碳素结构钢的相应规定，力学性能符合Q235碳素结构钢的规定。必须要有产品质量合格证和钢管材质检验报告。钢管表面应平直光滑，严禁使用有严重锈蚀、弯曲、压扁、损伤和裂缝的钢管。        2、扣件：直角扣件、回转扣件和对接扣件必须符合规范规定，扣件在螺栓拧紧扭力距达到65N·M,不得发生破坏。        3、毛竹：使用生长四年以上的毛竹，清嫩、枯黄、虫蛀、腐烂、裂缝（透节二节以上）不得使用，毛竹直径不小于70mm。        四、施工方法        1在防护架立管下边，加设底部钢管入土1.0m左右，防护架的扫地杆离下脚面不得超过200mm，且必须采用扣件连接，以减少防护架不均匀位移，小横杆与大横杆要紧密连接。        2、立杆:防护架采用多排立杆，钢管立杆顶端距离高压线3m。立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60mm。        3、大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内。相邻接头水平距离不小于500mm,各接头距立柱的距离不大于500mm。        4、小横杆：每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点距离不大于150mm。小横杆间距应与立杆柱距相同。小横杆伸出外排大横杆边缘距离不小于100 mm。上、下层小横杆应在立杆处错开布置，同层的相邻小横杆在立柱处相向布置。        5、纵横向扫地杆        纵向扫地杆采用直角扣件固定在距离坐下层200mm处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。        6、 剪刀撑            防护架的斜杆与地面的夹角在45°60°之间。斜杆相交点处于同一条直线上。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣节点。所有固定点距主节点距离不大于15cm。        7、毛竹        毛竹之间的连接要用铁丝绑扎牢固。高度要高于高压线2m。毛竹的施工方法见附图。        8、  大横杆毛竹刷红白油漆做警示，夜间用VV-2.5mm2的三芯电缆线接15W的小红灯做警示。五、搭设方案搭设防护挡线架，（安全距离执行标准JGJ46-2005中“4.1外电线路防护”）挡线架具有以下特点：A.全敞开。B.在高压线有感应的范围内采用不传电材料（通常为毛竹）。C.在雷击情况下（直击雷、侧击雷、感应雷）有一定的消雷作用。D.建筑结构荷载规范GB50009-2001规定风荷载标准值计算，Wk=zszW0 ；在10m高按0.45KN/m2（50年一遇则按0.55 KN/m2考虑）；当底部采用钢管上部采用毛竹时且H/d25时，其体型系数取0.5；因此在挡线架结构分析时风载可忽略不计。E.关键是支架自身稳定（一般情况下现场无法设置斜拉杆与联墙件）。底部钢管采用48×2.8mm，纵横向间距均为1.5×1.5m，步高1.8m；底部钢管入土1.0m左右，扫地杆、纵横水平杆、纵横剪刀撑等构造措施均按JGJ130-2001规定执行；高宽比10.5，安全可靠。塔吊平面布置图：附后。挡线架立面示意图：附后。六、安全文明施工        1、进入施工现场的人员必须带好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。        2、严禁酗酒人员上架作业，施工操作时要集中精力，禁止开玩笑和打闹。        3、防护架搭设人员必须经考试合格的专业架子工，凡患有高血压、贫血病、心脏病、及其他不适于高空作业者，一律不得上脚手架操作。        4、防护架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部同意后由架子工操作。        5、在架子上的作业人员不得随意拆动防护架的所有拉接点和防护片，以及扣件绑扎扣等所有架子部件。        6、防护架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉，杆件变形严重，防护不全，拉接松动等问题要及时解决。        7、施工人员严禁凌空投掷杆件、物料、扣件及其他物品、材料、工具用滑轮和绳索运输，不得乱扔。        8、使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。        9、防护架堆放物做到整洁，摆放合理，专人保管，并建立严格领退料手 续。        10、施工人员做到活完料净脚下清，确保防护架施工材料不浪费。        11、六级以上大风、大雾、大雨天气停止防护架作业。12、搭设完成，使用一个月，遇大风、大雨后应对架体进行检查维护。七、验收：按建筑施工安全检查标准（JGJ59-2011）、建筑工程扣件钢管脚手架安全技术规程（JGJ130-2011）进行验收。1.搭设前对脚手架基础进行检查验收。2.架体搭设完成由项目经理组织安全员、专业技术负责人、塔吊单位安全负责人、架子工、电工、塔吊司机、塔吊司索信号工对防护架进行验收。3.每月、六级以上大风、暴雨后应对架体进行检查维护。八、应急救援预案1、安全组织机构组长：成员：现场应急小组人员：职责：全面负责各项重特大安全事故应急救援的指挥和协调，人员物资设备的调动，参与事故调查、上报。具体分工如下：（1）、：全权负责救援小组的一切救援活动（2）、：负责立即组织人员进行扑救。（3）、：负责立即上报公司应急领导小组，并且维护现场秩序，组织人员疏导被困人员，设置警戒范围。（4）、：负责立即同医院、公安、消防部门的联系、说明详细事故地点、事故情况、并派人到路口接应（5）、：负责现场物资、车辆的调度（6）、现场应急小组人员：帮助朱启官做好现场抢救工作。2、应急救援设备：工地现场配备应急车辆3辆、药箱1只、担架4副、撬棍5只等物资。3、应急救援措施：施工现场一旦发生外脚手架倒塌事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间内抢救伤员，最大限度地降低员工及相关人员的生命安全和经济损失，特制定本项目部倒塌坍塌应急救援预案。 （1）不论任何人一旦发现有外脚手架、操作平台等施工设施倒塌的可能性，应立即呼叫在场的全体人员进行避让。（2）施工中各班组施工人员注意悬挑阳台、空调板、窗台板、电梯井、楼梯口等临边防护是否牢靠，操作层的防护是否松动，不牢靠或松动及不安全地方应停止施工，并汇报安全科科长落实整改后再施工。（3）如出现安全事故，现场人员应迅速通知项目经理或施工员，并打电话及时向公司应急抢救抢险领导小组领导报告事故的发生情况。请求公司应急抢救小组的支援。项目部组织机构首先进行抢救，通知公司应急预案小组，到达后，项目部应急预案人员服从公司指挥，尽最大努力把事故损失，控制在最小范围内，并保护现场。（4）根据现场情况，若有人员受伤，应立即拨打120急救电话，向急救中心求救。应务必讲清受伤人数、地点和人员受伤情况，并派人到主要路口引导急救车尽快赶到事故现场。同时，现场急救人员在急救车到来以前，应对受伤人员进行急救。本项目部配备应急急救药箱1只，药箱存放在现场办公室。（5）现场安全员应对脚手架、操作平台等施工设施倒塌事故进行原因分析，制定相应的改正措施，认真填写伤亡事故报表、事故调查等有关处理报告，并上报公司应急抢险领导小组。4、联络电话：
