110kv变电站施工组织设计.doc

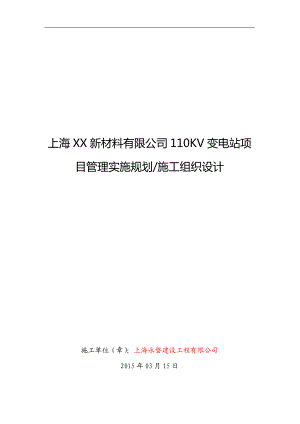

上海XX新材料有限公司110KV变电站项目管理实施规划/施工组织设计施工单位（章）：上海永磐建设工程有限公司2015年03月15日批 准：_ _年_月_日审 核：_ _年_月_日编 写：_ _年_月_日 目 录1、工程概况和特点011.1 工程简述071.2 工程性质及特点071.3 工程规模101.4 工程目标101.5 工程涉及的主要单位111.6 土建施工依据及内容112、施工现场组织机构142.1 施工现场组织机构142.2 施工现场组织原则152.3 项目管理机构人员及部门职责153、施工现场平面布置163.1 施工现场总体平面布置163.2 施工现场临时用电、临时用水总体布置173.3 施工现场消防总体布置184、施工方案184.1 施工技术和资料准备184.2 材料准备184.3 施工机具准备194.4 施工力量配置204.5 施工工序总体安排214.6 主要工序和特殊工序的施工方法224.7 工程成本的控制措施485、工期及施工进度计划485.1 工期规划485.2 施工进度计划表495.3 工程综合进度保证措施495.4 主要施工设备及材料供应计划505.5 设计图纸交付计划516、量管理目标、质量保证体系及技术组织措施516.1 质量目标、管理组织机构及职责516.2 质量管理措施536.3 质量体系及管理方针546.4 质量管理及检验的标准546.5 质量保证技术措施557、安全管理567.1 安全目标承诺567.2 安全管理组织机构617.3 安全管理主要职责627.4 安全管理制度及方法627.5 安全组织技术措施667.6 重要施工方案及特殊施工工序的安全过程控制678、环境保护及安全文明施工688.1 环境保护目标688.2 环境因素分析及控制措施688.3 加强施工管理、严格保护环境708.4 安全文明施工目标、组织机构718.5 安全文明施工实施方案718.6 文明施工考核、管理方法739、计划、统计与信息管理759.1 计划、统计报表的编制与递交759.2 信息管理7510、施工管理制度7711、强条执行措施7912、通病防治7913、标准工艺7914、季节施工措施8014.1夏季施工技术及安全措施8014.2雨期施工技术及安全措施8114.3冬期施工技术及安全措施8315、模板及支架设计书（包括脚手架）8515.1技术要求8515.2模板的材料及构配件8515.3模板的安装8615.4模板强度验算8815.5模板的拆除9315.6悬空作业时模板支撑和拆除的注意事项9316、施工现场临时用电、用水计算书9716.1 临时用电计算书9816.2 临时用水计算书10017、工程技术复核计划表10118、隐蔽工程验收计划表10219、混凝土、砂浆试块制作计划表10520、原材料、成品、半成品设备检验计划表10621、质量检测计量器具配备一览表10722、计量、测量仪器强制性检定、校验计划10823、工程质量验收计划109附表一、工总进度计划表110附图一、施工现场总体平面布置图1101、工程概况和特点1.1工程简述1.1.1工程简况本工程工程位于上海市奉贤区舜工路（规划）以南，普工路以北“上海化工区32万吨/年丙烯酸及酯项目”厂区内，本工程为上海XX新材料有限公司110kV 总降站及配套110kV 电业开关站两部分，上海XX新材料有限公司110kV 总降站最终规模为2 台40MVA 主变，110kV/10kV 电压等级。110kV 侧接线采用线路变压器组接线，2 回110kV 电缆进线；10kV 侧为单母线分段接线，出线暂定46 回，10kV 中性点采用小电阻接地方式，每台主变安装一组容量为8000kvar 的10kV 电容器组。本期新建 110kV 变电站建设2 台40MVA 主变，2 路110kV 线变组进线，10kV 侧采用单母线分段接线，出线暂定46 回，10kV 为中性点采用消弧线圈接地方式，每台变压器配置4000kvar 电容器，预留4000kvar电容器。本站接电网的地下接地部分及110kV 配电装置室内采用纯铜接地材料，其余地上接地部分均采用铜镀钢接地材料。本期工程新建110kV 变电站两路110kV 电源拟引自东侧新建的配套110kV 开关站。110kV 总降站土建工程按最终规模一次建成。要求全户内型三层布置且均在地坪以上，在总体布置上留有设备运输及巡视通道；总降站一层主要为电缆层和主变层；二层主要为110kV 配电装置室、10kV 配电装置室、消弧线圈室和楼梯间；三层主要为电容器室、控制继保室、值班室、备品室、更衣室、楼梯间。总降站建筑占地面积为：761，建筑层数为地上三层，建筑高度：13.9m，建筑面积：1809，开关站建筑占地面积为：489，建筑层数为：地下一层，地上一层，建筑高度：11.5m，建筑面积：978，设计使用年50年。1.2工程性质及特点1.2.1工程性质：基建工程1.2.2 建筑概况1.2.2.1外墙：RP10预拌砂浆打底及罩面总厚25，粉刷面层中应掺入抗裂纤维，当局部抹灰厚度大于30时，应增设钢丝网片。外粉刷必须设置分格缝，外墙涂料宜选吸附力强，耐候性好、耐洗刷的弹性涂料。陶瓷面砖外墙构造依次为：1：1水泥砂浆勾缝；贴8-10厚外墙饰面砖，在砖粘贴面上随涂刷一遍混凝土界面处理剂，增强粘结力，6厚1：2.5水泥砂浆（内掺建筑胶）；12厚1：3水泥砂浆打底扫毛或划出纹道；墙身防潮：在一层-0.06标高处用60厚C20细石混凝土内配钢筋3A6一圈，遇有结构梁与结构梁合并设置。1.2.2.2内墙面：二次设备室、站用变室、配电装置室、主变室、电容器室、走廊、室内楼梯采用20mm厚DP10预拌砂浆打底，刷白色乳胶漆二度；电缆层采用白色防霉涂料二度（1.2m高深灰色墙裙）；卫生间、阳台、室外台阶用DP20预拌砂浆贴优质墙面砖到顶，卫生间防水做法参07CJ10第27页，聚氨酯防水层1.5厚涂刷高度与地面1.8m。1.2.2.3顶棚：二次设备室、主变室、电容器室、站用变室、接地电阻室、配电装置室顶棚不作粉刷，满批建筑腻子，刷白色乳胶漆二度；电缆层、散热器室顶棚不作粉刷，满批建筑腻子，刷外墙涂料二度；走廊、室内楼梯采用15mm厚DP10预拌砂浆打底，刷白色乳胶漆二度；卫生间用铝合金龙骨PVC扣板吊顶，吊顶底离地2.400m。1.2.2.4地坪：继保室，控制室、值班室做20mm厚DS20预拌砂浆找平，刷普通地板漆，再做全钢耐磨硬质PVC防静电架空地板，架空高度为300mm；主变室、电容器室、站用变室、消弧线圈室、配电装置室做深灰色水泥基自流平；电缆层做40mm厚耐磨地坪（设分仓缝），内配4200双向钢筋网，并找坡至集水井；走廊、室内楼梯做40mm厚耐磨地坪，内配4200双向钢筋网；卫生间、阳台、室外楼梯采用DS20预拌砂浆找平，找平层上做1.5厚聚氨酯防水层（泛水高度为300mm），DS20预拌砂浆贴普通防滑地砖，水泥浆填缝。1.2.2.5门窗、玻璃：本工程卫生间采用带百叶彩钢板门，其他普通门全部为彩钢板门，特种门为钢质防火门，窗采用静电喷涂铝合金窗，底层及电缆层窗内侧加装同质材料防盗栅，百页窗内侧加装铝合金防护网。风机外罩采用铝合金。本站设备用房门窗采用6mm厚夹丝玻璃，卫生间采用磨砂安全玻璃，其余均采用5mm厚平板玻璃，面积大于0.90m2的玻璃采用不小于5mm厚度的安全钢化玻璃，装有空调的设备房间采用中空窗（69A6）。1.2.2.6屋面：屋面板为结构找坡的钢筋混凝土板，在屋面板上做40mm厚酚醛板保温层；屋面围护结构传热阻不得小于1.26m.k2/w，保温层上20mm厚RM10预拌砂浆找平层；找平层上做2mm厚三元乙丙防水卷材；卷材防水层上干铺一层沥青油毡；在油毡上浇50mm厚C30细石防水混凝土防水层，内配4150双向钢筋网片，钢筋网片设置在刚性防水层的中上部，且在分隔缝处断开，其保护层厚度不小于10mm。1.2.2.7屋面排水：采用100白色UPVC落水管及水斗系列产品。1.2.3结构概况1.1.3.1总降站基础采用混凝土灌注桩基础，基础底标高为1.74m，开关站基础为筏形基础，基底标高为-4.44，地下室为钢筋混凝土剪力墙结构，主体为钢筋混凝土框架结构。1.2.3.2基础垫层为150mm厚的C15砼。±0.000m以下楼板、梁、柱、墙板、基础采用C35密室性防水混凝土，开关站地下室抗渗等级为P6。±0.000m以上楼板、梁、柱、楼梯混凝土均采用C30。全部采用商品预拌混凝土浇筑。1.2.3.3预应力混凝土空心板砼为C30。1.2.3.4标高±0.000m以下填充墙采用240厚MU10混凝土小型空心砌块，RM10预拌砂浆砌筑；±0.000m以上填充墙采用240厚MU7.5混凝土小型空心砌块，RM7.5干粉砂浆砌筑。；±0.000m以上除底层填充墙采用RM10预拌砂浆砌筑外，其余楼层均采用RM7.5混合砂浆砌筑1.3工程规模工程规模：总建筑面积为2787.00m2，电压等级为110kV。1.4工程目标1.4.1工期目标总工期214日历天，本工程计划于2015年04月15日开工至2015年11月15日竣工，开工日期为监理签发的开工报告中所表示的日期，确保总工期214日历天不变。1.4.2质量目标杜绝重大质量事故，不发生一般质量事故，分部分项工程合格率100%，单位工程优良率100%。确保上海市永磐建设工程有限公司优质结构，确保达标投产，确保上海市永磐建设工程有限公司优质工程，争创上海市永磐建设工程有限公司流动红旗。1.4.3安全施工管理目标杜绝人员死亡事故；无重伤事故；不发生重大环境污染事故；不发生重大坍塌事故，不发生一般以上的火灾事故；不发生一般机械设备和电力设备损坏事故；不发生因工程施工而造成的电网事故；不发生负主要责任的交通事故；不发生违反治安条例的事件。1.4.4文明施工管理目标：实施标准化管理，保证安全、文明施工，确保上海市建设工程安全质量标准化达标工地。1.4.5环境目标施工现场环境要符合ISO 14001环境管理体系标准，不发生随意处理危险物的现象；不发生超标排放泥浆水的现象；不发生油污染现象；不发生因环境污染、施工噪音等所引起的各类投诉。1.5工程涉及的主要单位工程名称：上海谊华新材料有限公司110KV变电站建设单位：上海谊华新材料有限公司设计单位：上海电力设计院有限公司勘察单位：上海岩土工程勘察设计研究院有限公司监理单位：施工单位：上海永磐建设工程有限公司1.6土建施工依据及内容1.6.1编制依据1.6.1.1 上海谊华新材料有限公司110KV变电站施工图纸和施工图交底会议纪要。1.6.1.2国家现行有关标准、规范：建设工程质量管理条例(中华人民共和国国务院第279号令)建筑工程施工质量验收统一标准 GB50300-2001建筑地基基础工程施工质量验收规范 GB50202-2002砌体工程施工质量验收规范 GB50203-2002混凝土结构工程施工质量验收规范 GB50204-2002屋面工程施工质量验收规范 GB50207-2002地下防水工程施工质量验收规范 GB50208-2002建筑地面工程施工质量验收规范 GB50209-2002建筑装饰装修工程施工质量验收规范 GB50210-2001建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范 GB50243-2002建筑电气工程施工质量验收规范 GB50203-2002工程测量规范 GB500262007钢筋焊接及验收规程 JGJ18-2003钢筋机械连接通用技术规程 JGJ1072003110kV1000kV变电（换流）站土建工程施工质量验收及评定规程Q/GDW183-2008输变电工程建设标准强制性条文实施管理规程Q/GDW248-2008国家电网公司施工项目部标准化工作手册110（66）kV变电工程分册（2010年版）关于印发国家电网公司输变电工程建设创优规划编制纲要等7个指导文件的通知（基建质量200789 号）国家电网公司输变电工程质量通病防治工作要求及技术措施(基建质量201019号)国家电网公司输变电工程工艺标准库(三)工艺标准库（2011年版）建设工程文件归档整理规范 GB/T50328-2001建设电子文件与电子档案管理规范 CJJ/T117-20071.6.1.3执行现行的施工安全、文明、环保规范、规程建设工程安全生产管理条例（国务院令第393号）建筑施工现场环境与卫生标准 JGJ1462004施工现场临时用电安全技术规范 JGJ46-2005建筑施工安全检查标准 JGJ5999建筑施工高处作业安全技术规范 JGJ8091建筑机械使用安全技术规程 JGJ332001建筑施工扣件式钢管脚手架安全技术规范 JGJ1302001 龙门架及井架物料提升机安全技术规范 JGJ8892建筑安装工人安全技术操作规程国家电网公司输变电工程安全文明施工标准化工作规定国家电网基建2005403号关于开展输变电工程施工现场安全通病防治工作的通知基建安全2010270号1.6.1.3现行上海市地方标准。建设工程检测管理规程 DG/TJ08-2042-2008建设项目（工程）竣工档案编制技术规范DG/TJ08-2046-20081.6.2土建工程施工内容站本体土建、照明动力安装、防雷接地、暖通、室内外给排水、站区道路、站区围墙、户外电缆沟。2、施工现场组织机构2.1施工现场组织机构项目经理 项目工程师现场负责人 资料员安全员造价员取样员质量员施工员技术员材料员钢筋班长木工班长泥工班长水电班长2.2施工现场组织原则我公司接到中标通知书后，立即发文成立施工项目部。施工项目部由项目经理领导，接受施工单位职能部门的指导、监督、检查、服务和考核，并负责对项目资源进行合理使用和动态管理。为了有效地对上海谊华新材料有限公司110KV变电站的进度、质量、环境、安全、文明施工等方面进行控制，顺利实现预期制定的进度、质量、环境、安全、文明施工等目标，我们在本工程工地建立起一套完善的项目管理体系，实行项目经理负责制，并在项目经理部设立现场负责人、技术负责人、质量员、施工员、技术员、安全员、取样员、材料员等各岗位，管理现场各施工队伍，同时建立有效的保证体系，以保证组织机构有效的发挥其管理职能。针对本工程，我公司将组建一套精干、技术水平高和经验丰富的项目管理班子，项目经理为严晓明同志担任，具有多年管理经验。其他主要的项目管理人员如施工现场负责人、项目工程师、技术员、施工员、质量员等均具有丰富的施工管理经验。2.3项目管理机构人员及部门职责项目经理：在授权范围内代表施工单位全面履行施工承包合同；对施工生产和组织调度实施全过程管理，确保工程施工顺利进行。现场负责人：主要负责现场管理，组织协调工作。项目工程师：主要负责施工过程中负责技术指导和把关、组织编制符合工程实际的实施性文件和重大施工方案。技术员：主要负责技术管理。质量员：主要负责工程质量的检查验收等一系列质量控制。施工员：主要负责生产调度、文明施工等。安全员：主要负责安全管理、消防保卫、环境保护等。造价员：主要负责施工图预算、工程变更费用的计算和核实。取样员：主要负责材料的取样、送样和计量、试验。资料信息员：负责对工程施工图纸、设计文件、施工信息及内、外的行政文件（资料）的接收、传递和保管，保证其安全性和有效性。材料员：主要负责材料的询价、采购、计划供应、管理、运输、工具管理、机械设备的租赁配套使用等工作。本公司在施工前将各岗位的责任范围再详细列出，作为制度，以便促进工作。3、施工现场平面布置3.1施工现场总体平面布置针对本工程施工场地的实际情况进行相应的总体布置，本工程施工场地布置的具体原则是：划分办公区、生活区、施工区，保证运输方便、畅通，符合施工流程要求，减少对专业工种和各工程的干扰。各种生产设施方便于工人的生产和生活，且满足安全防火，劳动保护的要求。施工现场采用封闭围挡，高度不小于1.8 m，围挡材料可采用彩色、定型钢板，砖、砼砌块等墙体，实行封闭式管理，在大门入口外侧设“七牌二图”，标明工程概况、组织体系、安全体系、安全措施等内容，便于上级部门及社会监督。大门入口处内侧设门卫室，有专人值班保卫。围墙内设办公区、生活区、施工区，各区域隔离分开，做到文明施工。为保证现场整洁、道路畅通，施工道路采用200厚C20砼，四周砼地面采用100 厚C20砼硬化处理。施工用建筑材料视施工阶段进展情况计划材料进场时间，所有进场物资将预先设定场地分类堆放，并作好标识及产品保护工作。现场大型机械为1台20m高井架作为垂直运输工具，负责材料垂直运输。中小型施工机械设备，根据工程实际需要合理配置，所有机械设备进场后均事先规划适当位置停放，小型设备、工具则规划库房集中储存备用。详见附图一：施工现场总体平面布置图3.2 施工现场临时用电、临时用水总体布置3.2.1施工用电由业主指定的200KW供电电源处接入。整个工地现场设置总配电箱和若干分配电箱，同时对于现场内的每台施工机械，设置一个专用配电箱，做到一机一闸一保护，现场内整个供电线路采用三相五线制。电缆线以埋地和架空的方式架设，生产用电与生活用电分开。3.2.2施工用水由甲方指定的50mm供水管引入，水平用水用水管沿场地周围环绕布置，每隔20米左右距离设置三通一只，如三通不用时，用闷头闷住。垂直用水：施工区域依靠原有管道内水压送至楼面，每个楼层面设一阀门，供楼层用水。沿场地四周设置排水明沟，排水沟为300（深）×200（宽），通往大门口的三级沉淀池。在大门口设冲洗槽，上盖格栅钢盖板，车辆出场必须经过冲洗，防止污染路面。所有排水经处理后才能排入市政污水网，现场内所有雨水、污水经过三级沉淀后排放，厕所排水经化粪池处理后排放，食堂排水经隔油池处理后排放。3.3 施工现场消防总体布置在场地上平均200平方米设置二个泡沫灭火器。各施工楼层设置二个泡沫灭火器。在仓库、木工棚、危险品仓库、生活区内每50平米设置二个泡沫灭火器，并设置醒目标记。4、施工方案4.1施工技术和资料准备4.1.1熟悉施工图纸，进行图纸审查，及时解决设计与施工之间存在的问题。4.1.2进行工程项目划分和编号。4.1.3细化施工技术方案和施工人员、机械、器具的配置方案。4.1.4编制施工作业技术指导书。4.1.5进行详细的设计图交底、施工技术交底和技术培训。4.1.6绘制各种施工详图（如测量放线、大样图及配筋、配线图）。4.1.7对上述技术准备工作成果进行复核审查，检查是否符合相关技术规范、规程的要求。4.2材料准备4.2.1建立项目物资管理制度和工程项目物资验收制度。4.2.2根据施工进度计划编制合理的材料采购计划。4.2.3建立严格的合格供应方资格审查制度，在广泛了解市场材料信息、严格审查的基础上，优选合格材料供货商，把好订货关。4.2.4审查“试验（检测）单位”的资质，做好材料、试件的检测的准备工作，把好进场检验关。4.2.5建好材料堆场和材料仓库，做好材料进场后的存储和使用管理。4.2.6专人负责材料发放工作，严格执行好限额领料规定。4.3施工机具准备本工程水平运输采用手推车，混凝土垂直运输采用输送泵车，其他材料的垂直运输采用一台20m的井架。4.3.1土建机械设备需用量表计划用于本工程的自有主要机械设备序号种类（名称）数量型号出厂日期产地1卡车1辆8吨2003年安徽2井架1台TY-A30米井架2004年山东3卷扬机2台ZT-JZG-5002001年山东4砂浆搅拌机1台JZ3502003年山东5插式振动棒8根ZN502001年上海6电弧焊机1台BX3-3002001年四川7钢筋切断机1台GQ40-22001年山东8钢筋弯曲机1台GW40C-2102001年湖北9砂轮切割机1台3G2-4002004年湖北10木工园盘锯1台5002003年安徽11潜水泵10台502005年上海12计划为本工程租用的机械设备1挖土机1台220LC-52自卸汽车6台120HP3砼输送泵若干台汽车泵4电渣压力焊机2台BX2-5004.3.2安装机械设备需用量表序号名 称规 格单位数量备 注1电锤日立DH20V台22手拉葫芦5t、2t、1t台各13数字电压表0.05级套14兆欧表ZC25-3台15接地电阻测试仪ZC29B-2台14.4施工力量配置根据以往的施工经验，本工程计划用工数量在17000个工日左右，计划用工高峰时的人员在100人左右。其中外来从业人员用工为15000个工日。用工计划表工种按工程施工阶段投入劳动力情况前期准备基础主体装饰屋面户外总体其中：外来从业人员用工数普工4004005406001604002500泥工30050010205202002002740混凝土工20450600100803001550木工8050018002004002003100钢筋工400185060602002370粉刷工19001501900电工608010020020160电焊工5090602040架子工160270160100油漆工30500530管道工50204012080310小计9402560631044209401830合计17000150004.5施工工序总体安排4.5.1 施工式序总体安排：地基与基础主体结构装饰、屋面、水电安装户外总体4.5.2地基与基础工程施工工序：定位放线基坑钢板桩围护基坑轻井点降水开挖基坑浇基础垫层养护、弹线绑扎基础底板、基础梁钢筋支基础底板、基础梁模板浇基础底板、基础梁混凝土养护拆模地下室柱、墙板、顶板钢筋绑扎支地下室柱、墙板、顶板模板浇地下室柱、墙板、顶板混凝土养护拆模基础验收回填土。 4.5.3主体工程施工工序：底层框架投点弹线框架柱钢筋绑扎框架柱模板支设楼层框架梁、楼板模板支设绑扎现浇梁、板钢筋浇柱、梁、板混凝土养护二层框架同样做法。结构封顶后，填充墙插入施工。屋面防水和装饰工程马上抓紧施工。4.5.4装饰工程施工工序：屋面防水处外墙刮糙同时施工外墙粉刷安装门窗内墙粉刷和楼地面、吊顶、楼梯栏杆等交叉施工。4.5.5屋面防水施工工序：水泥砂找平层聚苯乙烯泡沫塑料板保温层水泥砂找平层三元乙丙卷材防水层细石混凝土防水层。4.5.6水电通安装施工工序：插入在土建施工过程中。详见附件一：给水排水和电气安装施工方案。户外总体施工工序：户外给排水户外电缆沟户外道路站区围墙。4.6主要工序和特殊工序的施工方法4.6.1地基基础分部工程4.6.1.1测量放线根据设计要求和甲方提供的水准点来引测±0.000m的位置，引测到现场后，在离工程较近的牢固构筑物上用红漆标清。在现场设置的±0.000m临时标高点须设置二处，以便今后复核、校正，标志一定要清晰，标志物必须是保证在施工阶段长久保存的，其自行不会发生变化。根据甲方提供的坐标点和设计的平面图尺寸引出轴线控制桩。轴线控制桩需设置在比较隐蔽处，注意保护，不得设在车辆经过处。控制桩设置8个呈“井”字形布置。4.6.1.2基坑钢板桩围护因勘察报告分析，基础将坐落于1-1层土上，为青灰色粘土，很湿、软塑，压缩性高，含有机质、腐植物，站址东北角有暗浜，暗浜处为灰黑色淤泥质粉质粘土，其他地方上部为素填土和浜填土，挖土时原有的应力平衡被破坏，基坑开挖时由于土体原有应力平衡被破坏，土体易产生侧向位移，造成坑壁坍塌，为保证施工安全，对基坑采用钢板桩进行围护。钢板围护桩采用9m长 30C型钢板桩，围檩及支撑设在基坑围护桩顶往下200 mm。（1）施工流程：施工准备定位放线挖导沟桩机就位压桩验收使用期间拔桩灌砂。（2）施工要点定位：根据甲方提供的用地边界线和设计图纸进行定位，基坑钢板桩围护的平面尺寸原则上为基础底板尺寸加工作面0.80m、排水沟0.30m。钢板桩总长度以钢板桩围护的平面尺寸为准。在压钢板桩前，先挖好导沟，以利于施工，确保轴线偏差不超过10cm；控制桩下沉速度，以保证钢板桩垂直度
