建筑给排水课件——第10章 饮水供应.ppt

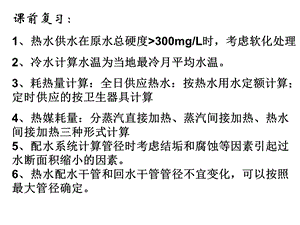

1、热水供水在原水总硬度300mg/L时，考虑软化处理2、冷水计算水温为当地最冷月平均水温。3、耗热量计算：全日供应热水：按热水用水定额计算；定时供应的按卫生器具计算4、热媒耗量：分蒸汽直接加热、蒸汽间接加热、热水间接加热三种形式计算5、配水系统计算管径时考虑结垢和腐蚀等因素引起过水断面积缩小的因素。6、热水配水干管和回水干管管径不宜变化，可以按照最大管径确定。,课前复习：,第10章 饮水供应,章节内容,10.1饮水供应系统及制备方法,1,10.2 分质供水系统,2,10.3 设计实例,3,4,10.1 饮水供应系统及制备方法,10.1.1开水供应系统,1、集中开水供应特点：耗热量小，节省燃料，便于操作管理，投资省，但饮用不方便，饮用温度不保证。适用于机关、学校等。,10.1 饮水供应系统及制备方法,10.1.1开水供应系统,2、管道输送开水特点：可保证饮水点的水温，但不便集中管理，投资较高，耗热量较大。适用于较高层的建筑。,10.1 饮水供应系统及制备方法,10.1.2 冷饮水供应系统（开水凉却或净化水）,在大型公共集会场所，如体育馆、展览馆、游泳场、车站及公园等人数众多处，饮用热开水很不方便，尤其夏季，饮用冷温水更为适宜。在此情况下，可以装设冷水或温开水喷饮设备。,1、冷饮水制备（1）自来水烧开后再冷却至饮水温度；（2）自来水经净化处理后再经水加热器加热至饮水温度；（3）自来水经净化后直接供给用户或饮水点。,10.1 饮水供应系统及制备方法,10.1.2 冷饮水供应系统,2、冷饮水类型,（1）纯净水（2）饮用矿泉水（3）蒸馏水（4）活性水（5）离子水,饮水器,10.1 饮水供应系统及制备方法,10.1.3 饮水供应的水力计算,10.1 饮水供应系统及制备方法,10.1.3 饮水供应的水力计算,设计最大小时饮用水量计算公式：,qEmax设计最大饮用水量(L/h)Kh小时变化系数qE饮用水量TE每日供应饮用水时数,10.2 分质供水系统,10.2.1 分质供水处理技术,1、机械处理 即介质过滤。2、活性炭处理技术是深度净化的关键技术之一。需经常反冲洗，定期再生，更换活性炭。3、膜处理技术生活饮用水净化常用的有MF、UF、NF、RO。4、消毒技术臭氧消毒、紫外线消毒和电子消毒设备。,10.2.2 分质供水工艺流程,城市自来水的水质较好（合格率较高）时，可采用如下工艺：1、自来水 砂滤 UF（MF）消毒 出水2、自来水 精密过滤 UF 消毒 出水城市自来水的水质较好（合格率较高）时，但受到轻度有机污染，可采用如下工艺：1、自来水 砂滤 活性炭过滤 消毒 出水2、自来水 活性炭过滤 MF（UF）消毒 出水城市自来水受到有机污染较严重，水质较差时，则应根据自来水水质检测资料，通过实验确定处理工艺流程。,10.2 分质供水系统,10.2.2 分质供水工艺流程,净水制备工艺流程示意图,10.2 分质供水系统,10.2.3 水量及时变化系数的确定,水量：一般取Q=4-7L（人d）变化系数Kh=6,10.2 分质供水系统,10.2.4 管材选用,10.2 分质供水系统,10.2.5 分质供水方式和系统设置,供水方式：水泵和高位水箱供水方式变频调速泵供水方式屋顶设水箱重力流供水方式,10.2 分质供水系统,10.1 饮水供应系统及制备方法,10.2.5 分质供水方式和系统设置,系统设置要求：1、系统应设计成环状，循环管路应为同程式，进行循环消毒以保证足够的水量、水压和合格的水质2、设计循环系统的运行时不得影响配水系统的正常工作压力和饮水龙头的出流率3、饮用净水在供配水系统中各个部分的停留时间不应超过4-6h，供配水管路中不应产生滞水现象4、各处的饮用净水龙头的自由水头应尽量相近，且不宜小于0.03MPa5、饮用净水管网系统应独立设置，不得与非饮用净水管网相连6、一般应优先选用无高位水箱的供水系统，宜采用变频调速水泵供水系统7、配水管网循环立管上、下端头部位设球阀；管网中应设置检修门；在管网最远端设排水阀门；管道最高处设置排气阀。,10.2.6 水力计算,饮用净水的水量和水压饮用净水的额定流量宜为0.04L/s，最低工作压力为0.03 MPa。饮用净水管网水力计算配水管的设计秒流量，应按下式计算：qgq0m当管道中的水嘴多于12个时，m值按下式计算：pqh/1800nq0水力计算方法同前。系统的循环流量按下式计算：qxV/T1 水泵变频调速水泵流量按下式计算：Qbqs3600+qx水泵扬程按下式计算：Hbh0+10z+h,10.2 分质供水系统,10.2.7 水质防护,管道、设备材料 饮用净水系统的管材应优于生活给水系统。应优先选用薄壁不锈钢管，因为其强度高、受高温变化的影响小、热传导系数低、内壁光滑、耐腐蚀、对水质的不利影响极小。水池、水箱的设置优先选用高位水箱的供水系统，宜选用变频给水机组直接供水的系统，保证饮用净水在整个供水系统中各个部分的停留时间不超过46h。管网系统设计饮用净水管网系统必须设置循环管道，并应保证干管和立管中饮用水的有效循环。循环水须经过净化与消毒处理方可再进入饮用净水管道。防回流设防回流阀、禁止与较低水质的管网或管道连接。,10.2 分质供水系统,10.2.8 工程造价与制水成本,10.2 分质供水系统,工程造价,包括净水设备和配套管网的建设，按建筑面积来计一般为10-20元m2，按户均摊为1000-2000元/户,与原水水质及相应的工艺流程有关。一般在3.0-10.0元/m3。,制水成本,自管或房产物业公司管理,专业性的水业公司管理,商业饮水供应公司的管理模式,分质供水的运行管理模式,10.2 分质供水系统,10.3 设计实例,10.2.10 实例1,某物业楼1140楼管道纯净饮用水处理工艺示意图,10.3 设计实例,10.2.10 实例2,1、工程背景上海浦东某小区总建筑面积14.91104m3，其中住宅面积13.46104m3，公建面积1.45104m3，小区居民908户。2、工艺流程自来水 臭氧消毒 活性炭过滤 预涂膜过滤 紫外线消毒 微电解消毒 清水3、管网设计1）管网布置：环状2）管径最大DN=40，最小DN=20，管中流速一般在0.5-0.7m/s。3）水泵流量和扬程4）阀门设置4、计量和收费,10.3 设计实例,优质净化水管线,循环水管线,1、管道直饮水系统深度净水设备一般包括_、_ 和_三大部分。2、冷饮水有哪些类型？其中纯净水如何制取？试绘出处理工艺流程。3、分质供水采用自来水为水源时其主要处理工艺流程是什么？4、下面有关饮用净水系统的叙述错误的是（）。A、饮用净水宜以城市市政给水管网供水为原水经过深度处理方法制备而成B、饮用净水应设循环管道，循环管网内水的停留时间不宜超过6hC、饮用净水宜采用调速泵组直接供水的方式D、饮用净水水嘴额定流量宜为0.2L/s,习题：,
