建筑给水教学课件（PPT格式） .ppt

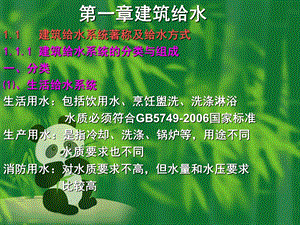

第一章建筑给水,1.1 建筑给水系统著称及给水方式1.1.1 建筑给水系统的分类与组成一、分类、生活给水系统生活用水：包括饮用水、烹饪盥洗、洗涤淋浴 水质必须符合GB5749-2006国家标准生产用水：是指冷却、洗涤、锅炉等，用途不同 水质要求也不同消防用水：对水质要求不高，但水量和水压要求 比较高,、建筑给水系统的组成、引入管；、水表节点；、管网系统；、给水附件；、加压及贮水设备,1.1.2 给水管网所需压力给水压力应满足系统中的最不利水点应有的压力，并保证有足够的流出水头。估计计算公式：H=H1+H2+H3+H4其中，H 建筑内给水系统所需压力（KPa）H1 引入管至最不利点的位置高度所需 要求的静水压（KPa）H2 水头损失之和（KPa）H3 水表（节点）的水头损失（KPa）H4 流出水头（KPa）,估算法：在进行初步设计时，可根据楼层估算建筑内管网供水所需的水压。该估算值从建筑物的室外地坪起算的最小水压，当层高小于3.5时，一层为100KPa，二层为120KPa，三层以上，每加一层增加40KPa。当层次2（n表示）层时，建筑内部给水系统所需压力为：H=40（n+1）,1.1.3 给水方式、直接给水：室外管网水压在任何时候都满足建筑内部用水要求是，应采用此方式。、单设水箱的给水：当室外管网的水量能满足室内用水要求，但每天的水压周期性不足时，采用此方式。、设贮水池、水泵和水箱联合给水：在建筑内部给水系统用水量大，室外给水管网水质和水量能满足要求，而水压经常性不满足要求时，采用此方式。、分区给水：建筑物层数较多或高度较大时，采用此方式气压给水变频给水,、直接给水、单设水箱给水 下行上给式,、水箱调节容积a、水泵为自动控制是时：其中，Vt 水箱的调节容积（m3）Qp 水泵的出水量（m3/h）n 水泵每小时允许启动次数，取48次 K 安全系数，取1.52.0b、水泵为人工控制时：其中，Qd 最高日用水量（m3）n 水泵每天启动次数 Qm 水泵运行时段内平均用水量（m3/h）Tp 水泵启动一次的运行时间（h）Vt 最高日用水量的12%计算,、单设水箱给水、贮水池、水泵及水箱联合 上行下给式 给水,、水箱构造水箱高度在2.5m以内，箱底应留0.8m空间进水管是由箱顶或侧壁顶部进入出水口是接出位置高出箱底50mm溢出管是管经大于进水管12级，在箱底下1m后可缩为与进水管同经。泄出管一般大于50mm。通气管是有通风和维持水箱内水面大气压的作用，管经一般为50mm。,、分区给水式 气压给水方式,、气压罐的设计计算1、气压罐的水容积VW应包括调节容积、消防贮水和事故生产贮备水。调节水容积按水泵与水箱共同工作时的调节容积要求计算。2、气压罐的最低供水压力P1最低供水水压：P1=H1+h+Hf 式中:P1 气压罐最低供水水压以水头计(m)H1 气压罐最低水位到最不利用水点的高度(m)h 气压罐到最不利用水点的总水头损失(m)Hf 最不利用水点的工作水头(m),3、气压罐的总体积与最高工作压力计算设气压罐总体积为V，最大水容积为VW。最大工作气压为P2，根据气体性质有：P1V=P2（V-VW），式中：P1 气压罐最小工作压力，以水头m计；P2 气压罐总容积以水头m计。V 气压罐总容积（m3）VW 气压罐中水的总容积（m3）容积附加系数，立式罐=1.1，卧式罐=1.25，隔膜式=1.05气压罐总容积：=P1/P2为工作压力比，一般取0.650.85，有特殊要求时0.50.9范围内选用。,、变频调速水泵供水 供水管道内的阻力与管内流量的平方成正比，大流量时要求水泵提供高扬程，小流量时要求水泵提供低扬程。变频技术中，水泵电动机的转速随电流频率变化而改变，水泵在型号尺寸确定的条件下其出流量与转速成正比，其扬程与转速的平方成正比。、贮水池贮水池的生活用水调节容积可按最高日用水量的20%25%来计算。、水塔目前一般不使用。,变频调速恒压给水方式,1.2 建筑给水管材及附件1.2.1 管材、金属管铸铁管：有较强的耐腐蚀性，经久耐用，价格相对低。钢管：承受压力强度高，可焊接，耐振动，重量轻。一般分为焊接钢管和无缝 焊接钢管分为：直接焊接管和螺旋缝焊接管铜管和不锈钢：具有很强的耐腐蚀性，价格比较昂贵。、非金属管非金属管品种很多：a、混凝土类：钢筋混凝土管，自应力钢筋混凝土管，预应力钢筋混凝土管，普通钢筋混凝土管。,石棉水泥管：主要用于低压流体，表面光滑、重量轻、耐腐蚀、耐久性好，但质地脆。塑料管：聚氯乙稀管（PVC-U）、聚乙烯管（PE）、交联聚乙烯管（PEX）、聚丙烯管（PP-R）、改性聚丙烯管（PPC）、玻璃纤维增强聚丙烯管（FRPP）。具有表面光滑、耐腐蚀性、重量轻、加工方便、具有足够的耐压强度。玻璃钢管：是一种新兴管道材料，具有耐腐蚀、耐压、表面光滑、管经较大，可代替传统的铸铁管。,、连接方式a、螺纹连接b、焊接c、阀兰连接d、沟槽式连接1.2.2 管道配件 螺纹管件；乘插铸铁管件；塑料管件；卡箍、卡套管件；卡套连接管件1.2.3 管道附件,、阀门 截止阀：压力大的蒸汽或气体，阻力大；闸阀：开启速度快，开启受力大；止回阀：防止液体从压力高的地方流压力低的地方；旋塞阀：一般用于水龙头；安全阀：防止压力过高，压力高自动开启；过滤器；排气阀：只排出气体，不排出液体；浮球阀：一般用于液位控制；针型阀：压力大，压力阻力也特别大，一般用于排污或仪表；蝶阀：开启快，密封性不好，用于经常开关的地方；球阀：,1.2.2 控制及调节配件1.2.3 配水配件1.2.4 量测仪表,、配水附件,、水表、水表的分类：螺翼式水表，压力损失一般算10KPa；旋翼式水表，压力损失100KPa；复式水表、水表的性能参数水表过载QMAX：水表在规定的误差限使用的上限流量常用流量Qn：在规定的误差限允许长期通过的流量分界流量Qt：误差限改变时的流量最小流量QMIN：在规定的误差限使用的下限流量始动流量Qs：水表开始连续指示时的流量示值误差：水表的读盘读数与实际流量之间的误差公称压力：水表的最大允许工作压力压力损失：水流经水表的能量损失示值误差限：技术标准给定的水表所允许的误差极限值,1.3 建筑内给水系统管道布置与敷设1.3.1 建筑内给水系统的布置、布置原则、保证用水点的用水量及用水压力、力求管线简短而平直，尽量靠近墙梁柱敷设、避免与减少与土建结构、暖通、电气各方矛盾、使用方便，便于施工及维修、不妨碍生产操作、交通运输和建筑物的使用,、给水管道的布置、管道不得布置在遇水会引起燃烧、爆炸和损坏的原料、产品和设备的上面。、不得敷设在烟道、风道内和排水沟内，不得穿越配电室。腐蚀性物品或排泄物之间距离不得小于0.5m。、不得直接敷设在建筑物结构层内。、不得穿过伸缩缝和沉降缝。、给水埋地管道应避免布置受重压处，如需要应加套钢管。、塑料给水管不得布置可能出现火焰处，与热水管道之间距离不得小于0.4m。、室内管道的各种阀门设在便于操作和维修的地方。、热水管应设在冷水管道的上放，垂直时应设在热水管右侧。,、布置形式、下行上给式、上行下给式、环状式1.3.2 室内管道的敷设敷设方式敷设要求；教材的21页1.3.3 给水管道和设备的防腐及保温防腐：油漆，沥青，包布等方式管道保温：保温材料1.3.4 支、吊架1.3.5 防振1.3.6 水质污染预防措施,1.4加压、贮水设备1.4.1 水泵、水泵结构及分类按原理分为：叶片泵和容积泵叶片泵又分为：离心泵、轴流泵、混流泵、水泵原理、离心泵的技术参数、扬程：是指单位重量的水从水泵的进口至水泵出口所获得的能量增加值（用H表示）。、流量：是指水泵在单位时间内输送流体的体积或重量（用Q表示）。单位有M3/h，m3/S，L/h，L/S,、水泵的流量对只设置水泵不设水箱的情况，水泵的供水量应按供水的设计最大秒流量确定。、水泵的量程：a、水泵直接从室外配水管中吸水时：其中：水泵的量程（m）H 建筑物所需供水总水头（m）泵站内的水头损失（m）H0 城镇配水管网内的水头（m）b、水泵由贮水池中抽水时：其中，H1 由贮水池最低水位到最不利点的垂直高度 h 管道的总水头损失（m）Hf 最不利用水点的工作水头（m）,、功率：功率的表征水泵单位时间内所做功的物理量。单位时间内流过水泵的流体有此获得的能量单位是KW，用Ne表示。其中，液体的容量（N/m3），水的容重为9800N/m3 Q 水泵输出液体的流量（m3）H 水泵的量程（mH2O）、效率：是指水泵的有效功率与轴功率的比值，用表示。、允许吸水真空高度：是指表示离心泵和卧式混流泵的吸水性能，以Hs表示。、转速：是指水泵的叶轮每分钟旋转的圈数，单位为r/min，用n表示。,、水泵的选择及布置选择：水泵的特性曲线Q-H，随着流量的增加，养成逐渐下降。水泵在高效区段内运行，即水泵的工况点在高效区段内考虑备用布置要求：相邻两个机组及墙壁间的净距，电动机容量小于55KW时不小于0.8m，大于55KW时，不小于1.2m。当电动机容量小于2KW时，可适当减少。当就地检修时，至少在每个机组的一侧设水泵机组宽度加0.5m的通道。,、离心式水泵的安装与调试a、安装程序b、安装水泵前应对水泵及其配套电动机进行检查根据装相单清点附件根据技术文件、使用说明书、名牌检查是否符合要求安装方式和安装尺寸符合要求？核对附件质量符合要求？检查有没有主设备和附件损坏？c、基础的检查与验收基础固定板敷设是否符合要求？安装螺旋大小是否符合要求？固定架的安装深度是否符合要求？,螺栓埋入深度d、水泵泵体的安装地平面找平衡，尽量少垫铁片。泵出入口阀兰误差：纵向0.1mm/m，横向0.2mm/me、电动机的安装电动机轴的中心与水泵轴中心线一条直线上。这是水泵安装中最重要的关键工序。其间隙规定为：小型泵 2-4mm，中型泵 4-5mm，大型泵4-8mmf、水泵机组的验收及调试,单台水泵机组验收试运转（水泵供应商、水泵安装队、管道安装队、电气安装队、自动化安装队、甲方），其它要求30-31页。首先电动机与水泵分离试运行没有水时绝对不能运行！几秒钟是可以电动机轴与水泵轴水平度必须满足要求小型联体水泵是没有以上要求,1.4.2 水箱、水箱的基本要求：进水管：进水管位于溢流水位之上，进水管口的最低点高出溢流边缘的高度等于进水管管经。但不应小于25mm，最大可大于150mm 出水管：出水管与水箱侧壁或低部接出，生活给水管位应高于池低部100mm。溢流管：溢流管管经比进水管大；管口比实际控制水位高；下端不得直接接入下水管或排水管；下端出口处设防虫网。泄水管：泄水管水箱最低处接出，管经大于或等于50mm，可与溢流管组合、单独室外排出、随建筑排水系统排至室外。,通气孔：防止水箱压力过高，水箱顶部或盖上接出，管经大于或等于50mm。水位计、信号管：用以预告水箱水位，以控制水泵起闭或防止水箱溢流。人孔（检修孔）屋顶水箱应设置内外爬梯，以便安装和检修。人孔、通气管也应有防止昆虫爬入的措施。、水箱的调节容积的确定自动控制水泵时，不得小于日用水量的5%人工控制水泵时，不得小于日用水量的50%消防用水一起的水箱时，扑灭火灾时间为10分钟内使用的水量、水箱的设置水箱与建筑墙之间必须留一定的距离，净距不宜小于0.7米 安装管道的侧面净距不宜小于1米，其管道外壁与建,筑本体墙面之间的通道宽度不宜小于0.6米 设有人孔的箱顶、顶版面与上面建筑本体净空距离不应小于0.8米。当水箱底与水箱地面之间有管道（如泄水管）安装时，其净距离不宜小于0.8米。1.4.3 贮水池贮水池应设进出水管，溢流管、泄水管和水位信号装置等。溢流管管经比进水管管经大1号，泄空管孔径计算，但最小不得小于100mm。顶部设有人孔，一般宜为8001000mm，其布置位置与配管均应满足水质防护要求。,、单独设高位水箱、单独水箱的容积1、调节容量调节流量是按最高日用水量的20%25%估算 Vt=QmT 其中：Vt 水箱调节容积（m3）Qm 由水箱的最长连续供水时段内的平均用水量（M3/h）T 需要由水箱供水的最长连续时间（h）只有夜间进水供白天用水的水箱：Vt=qgN/100其中，qg 最高日用水定额L/(D，人)N 用水人数2、生产事故贮备水量,筑墙之间的通道宽度不宜小于0.6米。设有人孔的箱顶与建筑体板低净空不应小于0.8米 水箱底与地面净距不宜小于0.8米。1.4.3 贮水池一般为地下或半地下式。一般混凝土、不锈钢、非金属等。贮水池应设有进水、出水、溢流、泄水管等。这些管道不应小于100mm。人孔不应小于8001000mm。,1-35 水箱的配管图,1.5 建筑热水供应,1.5.1 热水供应系统的分类及组成一、分类、局部热水供应系统 适用于住宅、食堂、小型旅店等热水用水点少且分散的建筑，可在用水点附近设置小型加热设备。、集中热水供应系统 适用于热水用量较大，用水点比较集中的宾馆、医院、集体宿舍等建筑热水的加热、贮存、输送等都集中于锅炉房，热水由统一管网配送，集中管理、区域热水供应系统区域热水供应系统为区域中多栋建筑物统一供应热水，它是由城市热力网或小区锅炉房供热。,、管道布置及敷设1、小区管网布置,2、建筑给水管道的布置与敷设,二、热水供应系统的组成、热水制备系统 也称第一循环系统，由热源、热煤管网和水加热设备。、热水管网系统 也称第二循环系统，是由热水管网和热水回水管网。、热水系统附件 包括控制蒸汽和热水压力、流量、温度的控制附件、管道连接附件和保证安全运行的附件。如温度自动控制器、闸阀、安全阀、排气阀、膨胀管、减压阀、疏水器、管道伸缩补偿器等,1.5.2 热水用水定额、水温与水质、热水用水定额：按国家标准GB50015-2010 建筑给水排水设计规范、热水温度、热水水质要求 与生活饮用水卫生标准相同。生产用热水的水质应根据生产工艺要求确定热水锅炉或水加热器出口的最高水温和配水点的最低水温,1.5.3 热水供应方式一、直接加热与间接加热 直接加热是指利用煤、燃油、燃气、电等能源加热水的方法。间接加热是指利用蒸汽、高温热水等热媒体来加热水的方法。,直接加热和间接加热的比较,、开式供热水系统和闭式供热水系统 开式：是指热水箱或供热水系统的某点与大气连接的方式。闭式：是指供热水系统与大气之间没有直接联系。也就是没有外部空气进入热水系统中。,、机械循环（强制循环）和自然循环、机械循环：是指利用水泵强制水在热水管网内循环，造成一定量的循环流量，以补偿管网热损失，维持一定的水温。、自然循环：是指利用配水管和回水管中的水温差所形成的压力差，使管网维持一定的循环流量，以补偿配水管道热损失，保证用户对水温的要求。、全循环、半循环、无循环、全循环：是指热水干管、立管及支管均能保持热水的循环，该方式适用于特殊要求的高标准建筑中。1、同程式：是指每一个热水循环环长度相等，对应管段管经相同，所有环路的水头损失相同。2、异程式：是指每一个热水循环环路长度各不相等，对应管段的管经也不相同，所有环路的水头损失也不相同。,、半循环：分为立管循环和干管循环的循环方式。立管循环方式是指热水干管和立管内均保持有循环热水，打开配水龙头只需放掉支管中少量的存水，就能获得规定水温的热水。该方式多用于设有全日供应热水的建筑和设有定时供应热水的高层建筑。、无循环：是指热水配水管网中的水平干管、立管和配水支管都不设任何循环管道，适用于热水供应系统较小，使用要求不高的定时供应系统。,1.5.4热水管网的布置与敷设、热水管网的布置必须符合国家规定的有关规范、热水管网的敷设查看施工图册1.5.5热水供应系统的管材与附件,
