建筑设备培训讲座PPT建筑给排水工程施工图的识读与安装.ppt

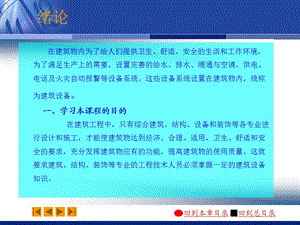

绪论,在建筑物内为了给人们提供卫生、舒适、安全的生活和工作环境，为了满足生产上的需要，设置完善的给水、排水、暖通与空调、供电、电话及火灾自动报警等设备系统。这些设备系统设置在建筑物内，统称为建筑设备。一、学习本课程的目的 在建筑工程中，只有综合建筑、结构、设备和装饰等各专业进行设计和施工，才能使建筑物达到经济、合理、适用、卫生、舒适和安全的要求，充分发挥建筑物应有的功能，提高建筑物的使用质量。这就要求建筑、结构、装饰等专业的工程技术人员必须掌握一定的建筑设备知识。,二、建筑设备课程的主要内容 1、给水、排水 水是人们日常生活、生产和消防所不可缺少的物质，随着人们生活水平的提高和生产的发展，对水和用水设备的要求越来越高。给水、排水系统的有关知识；包括：给水系统、管材与配件；热水供应系统；消防给水系统；排水系统等内容。2、采暖、通风与空气调节 建筑采暖系统及其主要设备；通风系统；空气调节系统、冷热源（锅炉房和制冷站）及有关的设计计算和施工图。3、建筑电气 在建筑电气方面，由于电子技术的发展，使得其应用技术成为筑电气的重要组成部分之一。建筑供配电系统；电器照明；安全用电与建筑防雷；弱电系统（电话、监控与自动控制）等内容。,项目一 建筑给水排水工程施工图的识读与安装,学习目标1、熟悉室内给排水和热水系统的分类与组成。2、熟悉室内给水系统所需压力和供水方式。3、熟悉室内排水系统的常用排水方式。4、熟悉室内热水系统常用热水供应方式。5、了解室外给排水工程的概述。重点1、室内给排水和热水系统的分类与组成。,任务一 建筑给水排水系统的基本知识,任务一 建筑给水排水系统的基本知识,一、给水系统的分类和组成及常用给水方式,（一）给水系统的分类和组成,根据用户对水质、水压、水量、水温的要求，并结合外部给水系统情况进行划分，有3种基本给水系统：,1.给水系统的分类,生活给水系统,生产给水系统,消防给水系统,供人们在日常生活中饮用、烹饪、盥洗、沐浴、洗涤衣物、冲厕、清洗地面和其它生活用途的用水。,近年随着人们对饮用水品质要求的不断提高，在某些城市、地区或高档住宅小区、综合楼等实施分质供水，管道直饮水给水系统已进入住宅。,（）生活给水系统,供生产过程中产品工艺用水、清洗用水、冷饮用水、生产空调用水、稀释用水、除尘用水、锅炉用水等用途的用水。由于工艺过程和生产设备的不同，这类用水的水质要求有较大的差异，有的低于生活用水标准，有的远远高于生活饮用水标准。,（2）生产给水系统,消防水用于灭火和控火，即扑灭火灾和控制火势蔓延。,（3）消防给水系统,消防用水对水质要求不高，但必须按照建筑设计防火规范要求保证供给足够的水量和水压。,消防灭火设施用水，主要包括：,灭火器,消防卷盘及喷枪,自动喷水灭火系统喷头,系统的选择，应根据生活、生产、消防等各项用水对水质、水量、水压、水温的要求，结合室外给水系统的实际情况，经技术经济比较或采用综合评判法确定。,上述3种基本给水系统可根据具体情况予以合并共用。如：,（4）组合给水系统,是结合工程所涉及的各项因素，如技术、经济、社会、环境等因素，统筹兼顾，综合考虑的评判方法，对所列的各项因素，根据其优缺点进行定性分析，其评判结果易受人为因素影响和带主观随意性，为使各项因素都能用统一标准来衡量，目前都采用模糊变换作为工具，用定量分析进行综合评判，其结果更为正确、合理。近年来模糊综合评判法在各个领域多因素的综合评判方面已被广泛应用。,综合评判法,建筑内部给水系统一般由水源、引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。,2.给水系统的组成,上页图中符号的含义：A：入贮水池；B：来自贮水池 1：阀门井；2：引入管；3：闸阀；4：水表；5：水泵；6：止回阀；7：干管；8：支管；9：浴盆；10：立管；11：水嘴；12：淋浴器；13：洗脸盆；14：大便器；15：洗涤盆；16：水箱；17：进水管；18：出水管；19：消火栓；,从室外给水管网的接管点引至建筑物内的管段，一般又称“进户管”。引入管段上一般设有水表、阀门等附件。,（）引入管,演示动画单击鼠标播放,引入管,给水引入管上应装设水表计量建筑物的总用水量。为了水表修理和拆装、读数的方便，需要设水表井。水表以及相应的配件都设在水表井内。,水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。,（）水表节点,旋翼式数字水表,旋翼式液封水表,IC卡水表,复式水表,水表节点,图1-2 水表节点,水表节点,图1-3 有旁通管的水表节点,给水管道包括干管、立管、支管和分支管，用于输送和分配用水。（1）干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。（2）立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。,（3）给水管道,（3）支管：又称分配管，是将水从立管输送至各房间内的管段。,给水附件是指管道系统中调节水量、水压、控制水流方向、改善水质，以及关断水流，便于管道、仪表和设备检修的各类阀门和设备。给水附件包括各种阀门、水锤消除器、过滤器、减压孔板等管路附件。常用的阀门有：,1）截止阀,不锈钢截止阀,长杆截止阀,（4）给水附件,2）闸阀,3）蝶阀,静音式止回阀,消声止回阀,对夹式止回阀,4）止回阀,5）液位控制阀,6）液压水位控制阀,液压水位控制阀,液位控制阀用以控制水箱、水池等贮水设备的水位，以免溢流。如浮球阀，水位上升浮球上升关闭进水口，水位下降浮球下落开启进水口,但有浮球体积大，阀芯易卡住引起溢水等弊病。,克服了浮球阀的弊病，是浮球阀的升级换代产品。,7）安全阀,安全阀是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀，一般有弹簧式、杠杆式两种。,生活给水系统主要指卫生器具的给水配件或配水嘴；生产给水系统主要指用水设备；消防给水系统主要指室内消火栓和自动喷水灭火系统中的各种喷头。,生活、生产和消防给水系统其管网的终端用水点上的设施即为配水装置。,（）配水设施,泄压阀,水嘴,面盆单把水嘴,环形阀式配水嘴 旋塞式配水嘴 普通洗脸盆配水嘴,单把立式菜盆水嘴,单手柄洗脸配水嘴,自动配水水嘴,单手柄浴盆配水嘴,增压和贮水设备包括升压设备和贮水设备。如：水泵、水泵-气压罐供水设备；水箱、贮水池和吸水井等贮水设备。,（）增压和贮水设备,DL型立式多级泵,S型单级双吸清水离心泵,DG型多级离心泵,离心清水管道泵,W型真空泵,SK型水循环真空泵,组合水箱,盘管水箱,（7）给水局部处理设备,当供水系统水质不能满足用户需求时，需设置局部处理构筑物进行给水深度处理。,（二）给水系统的常用给水方式,可采用综合评判法确定。在初步确定给水方式时，对层高不超过3.5m的民用建筑，给水系统所需的压力H（自室外地面算起），可用以下经验法估算：1层（n=1）为100kPa，2层（n=2）为120kPa，3层（n=3）以上每增加1层，增加40kPa（即H=120+40(n-2）kPa，其中n2）。,、直接给水方式由室外给水管网直接供水，为最简单、经济的给水方式。适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。,、设水箱的给水方式 设水箱的给水方式宜在室外给水管网供水压力周期性不足时采用。,低峰用水时，可利用室外给水管网水压直接供水并向水箱进水，水箱贮备水量。高峰用水时，室外管网水压不足，则由水箱向建筑给水系统供水。当室外给水管网水压偏高或不稳定时，为保证建筑内给水系统的良好工况或满足稳压供水的要求，也可采用设水箱的给水方式。,3、单设水泵的给水方式 设水泵的给水方式宜在室外给水管网的水压经常不足时采用。当建筑内用水量大且较均匀时，可用恒速水泵供水；当建筑内用水不均匀时，宜采用一台或多台水泵变速运行供水，以提高水泵的工作效率。,单设水箱的给水方式,单设水泵的给水方式,4、设置水泵、水箱和贮水池的给水方式,设水泵、水箱和贮水池给水方式宜在室外给水管网压力低于或经常不满足建筑内给水管网 所需的水压，且用水量较大，或者要求贮备一定容积的消防水量。,5、气压给水方式,气压给水方式即在给水系统中设置气压给水设备，利用该设备的气压水罐内气体的可压缩性，升压供水。气压水罐的作用相当于高位水箱，但其位置可根据需要设置在高处或低处。,该给水方式宜在室外给水管网压力低于或经常不能满足建筑内给水管网所需水压，室内用水不均匀，且不宜设置高位水箱时采用。,6、分区给水方式,当室外给水管网的压力只能满足建筑下层供水要求时，可采用分区给水方式。室外给水管网水压线以下楼层为低区由外网直接供水，以上楼层为高区由升压贮水设备供水。,二、建筑室内排水系统的分类、组成及常用排水方式,建筑内部排水系统的功能是将人们在日常生活和工业生产过程中使用过的、受到污染的水以及降落到屋面的雨水和雪水收集起来，及时排到室外。,（一）排水系统的分类和组成,1、建筑室内排水系统的分类,建筑内部排水系统分为污废水排水系统和屋面雨水排水系统两大类。,按照污废水的来源，污废水排水系统又分为生活排水系统和工业废水排水系统。,按污水与废水在排放过程中的关系，生活排水系统和工业废水排水系统又分为合流制和分流制两种体制。,建筑内部污废水排水系统应能满足以下三个基本要求：首先，系统能迅速畅通地将污废水排到室外；其次，排水管道系统内的气压稳定，有毒有害气体不进入室内，保持室内良好的环境卫生；第三，管线布置合理，简短顺直，工程造价低。,2、建筑室内排水系统的组成,为满足上述要求，建筑内部污废水排水系统的基本组成部分有：卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。在有些建筑物的污废水排水系统中，根据需要还设有污废水的提升设备和局部处理构筑物。,（1）卫生器具和生产设备受水器,排水管道包括器具排水管(含存水弯)、横支管、立管、埋地干管和排出管。其作用是将各个用水点产生的污废水及时、迅速输送到室外。,清通设备包括设在横支管顶端的清扫口，设在立管或较长横干管上的检查口和设在室内较长的埋地横干管上的检查口井。,（2）排水管道,（3）清通设备,（4）提升设备,(5)污水局部处理构筑物,工业与民用建筑的地下室、人防建筑、高层建筑的地下技术层和地下铁道等处标高较低，在这些场所产生、收集的污废水不能自流排至室外的检查井，须设污废水提升设备。,当建筑内部污水未经处理不允许直接排入市政排水管网或水体时，须设污水局部处理构筑物。如处理民用建筑生活污水的化粪池；降低锅炉、加热设备排污水水温的降温池，去除含油污水的隔油池，以及以消毒为主要目的的医院污水处理构筑物等。,(6)通气系统,建筑内部排水管道内是水气两相流。为使排水管道系统内空气流通，压力稳定，避免因管内压力波动使有毒有害气体进入室内，需要设置与大气相通的通气管道系统。通气系统有排水立管延伸到屋面上的伸顶通气管、专用通气管以及专用附件。,（二）排水系统的常用排水方式,1、仅设伸顶通气管的排水系统实际工程中应用最广泛,2、设专门通气管的排水系统 根据设置的位置、形式、作用和要求的不同通常又分为专用通气管、环形通气管和器具通气管等形式，适用于特殊场所或标准较高的多层建筑和高层建筑。,3、不通气污水排水系统 主要用于底层的单独污水排水系统和没有条件设置伸顶通气管的场所。,4、采用特殊配件的污水排水系统（1）苏维托排水系统（2）旋流排水系统（3）芯型排水系统（4）简易单立管污水排水系统,三、建筑室内热水系统的分类、组成及常用热水供水方式,建筑室内热水供应系统是水的加热、贮存、输送和分配的总称。建筑室内热水供应系统要供给生产及用户生活用热水、洗涤和盥洗用热水，应能保证用户能随时得到所需要的水量、水温和水质。,（一）建筑室内热水供应热水系统的分类和组成,1、热水供应系统的分类,局部热水供应系统、集中热水供应系统、区域热水供应系统。,建筑内部热水供应系统按热水供应范围，可分为：,1、局部热水供应系统,采用小型加热器在用水场所就地加热，供局部范围内一个或几个配水点使用的热水系统称局部热水供应系统。,2集中热水供应系统,在锅炉房、热交换站或加热间将水集中加热后，通过热水管网输送到整幢或几幢建筑的热水系统称集中热水供应系统。,3区域热水供应系统,在热电厂、区域性锅炉房或热交换站将水集中加热后，通过市政热力管网输送至整个建筑群、居民区、城市街坊或整个工业企业的热水系统称区域热水供应系统。,室内集中热水供应系统主要由部分组成:.热媒系统（第一循环系统）.热水供应系统（第二循环系统）.附件,2.热水供应系统的组成,热水供应系统的组成因建筑类型和规模、热源情况、用水要求、加热和贮存设备的供应情况、建筑对美观和安静的要求等不同情况而异。,(二)常用热水供应方式,1按热水加热方式的不同，有直接加热和间接加热之分,直接加热,也称一次换热，是利用以燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需热水温度，或者是将蒸汽或高温水通过穿孔管或喷射器直接通入冷水混合制备热水。,间接加热,也称二次换热，是将热媒通过水加热器把热量传递给冷水达到加热冷水的目的，在加热过程中热媒（如蒸汽）与被加热水不直接接触。,2按热水管网的压力工况，可分为开式和闭式两类。,开式热水供水方式，即在所有配水点关闭后，系统内的水仍与大气相通。,该方式一般在管网顶部设有高位冷水箱和膨胀管或高位开式加热水箱，系统内的水压仅取决于水箱的设置高度，而不受室外给水管网水压波动的影响，可保证系统水压稳定和供水安全可靠。,闭式热水供水方式，即在所有配水点关闭后，整个系统与大气隔绝，形成密闭系统。,3按热水管网设置循环管网的方式不同，有全循环、半循环、无循环热水供水方式之分。,全循环供水方式，是指热水干管、热水立管和热水支管都设置相应循环管道，保持热水循环，各配水嘴随时打开均能提供符合设计水温要求的热水。该方式用于对热水供应要求比较高的建筑中，如高级宾馆、饭店、高级住宅等。,(a)全循环,冷水箱,半循环供水方式，又有立管循环和干管循环之分。,立管循环方式是指热水干管和热水立管均设置循环管道，保持热水循环，打开配水嘴时只需放掉热水支管中少量的存水，就能获得规定水温的热水。该方式多用于设有全日供应热水的建筑和设有定时供应热水的高层建筑中。,(b)半循环：立管循环方式,冷水箱,干管循环方式是指仅热水干管设置循环管道，保持热水循环，多用于采用定时供应热水的建筑中。,在热水供应前，先用循环泵把干管中已冷却的存水循环加热，当打开配水嘴时只需放掉立管和支管内的冷水就可流出符合要求的热水。,半循环：干管循环方式,无循环供水方式，是指在热水管网中不设任何循环管道。对于热水供应系统较小、使用要求不高的定时热水供应系统，如公共浴室、洗衣房等可采用此方式。,(d)不循环热水供水方式,4按热水管网运行方式不同，可分为全天循环方式和定时循环方式。,5按热水管网采用的循环动力不同，可分为自然循环方式和机械循环方式。,机械循环即利用水泵强制水在热水管网内循环，造成一定的循环流量，以补偿管网热损失，维持一定的水温。,自然循环方式，即利用热水管网中配水管和回水管内的温度差所形成的自然循环作用水头（自然压力），使管网内维持一定的循环流量，以补偿热损失，保持一定的供水温度。,下行上给供水方式的供水干管在管网的下部，支管向上供给各个用户。,6按热水配水管网水平干管的位置不同，可分为下行上给供水方式和上行下给供水方式。,上行下给供水方式供水干管在管网的上部，支管向下供给各个用户。,四、室外给水排水工程的概述,（一）室外给水系统的组成 室外给水系统常由下列工程设施组成：1、取水构筑物，用以从选定的水源(包括地表水和地下水)取水，并输往水厂。2、水处理构筑物，用以将从取水构筑物的来水加以处理，以符合用户对水质的要求。这些构筑物常集中布置在水厂范围内。3、泵站，用以将所需水量提升到要求的高度，可分抽取原水的一级泵站、输送清水的二级泵站和设于管网中的增压泵站。4、输水管渠和管网，输水管渠是将原水送到水厂或将水厂的水送到管网的管渠。5、调节构筑物，包括各种类型的贮水构筑物，如：高地水池、水塔、清水池等。,1-取水构筑物；2-净水厂（泵站和水处理构筑物）；3-输水管；4-配水管；5-工厂区；6-调节构筑物,（二）室外排水系统 水在使用过程中受到了不同程度的污染成为污水，其中含有大量的有毒有害物质，需及时进行处理与排放。另外，城市内降水（雨水和冰雪融水），径流量大宜及时排放，避免形成水害。将城市污水、降水有组织地排除与处理的工程设施称为排水系统。具体的任务为收集各种污水，及时输送至污水处理厂（其中降水和工业废水因污染程度轻可有接排入水体），经处理达到排放标准后排放。,1污水的分类,按照污水的来源和性质可以分为三类：生活污水 工业废水 雨雪水,2、室外排水系统的组成,1）生活污水排水系统的组成（1）室内污水管网系统和设备（2）室外污水管网（3）污水泵站（4）污水处理厂,2）雨水排水系统的组成（1）屋面雨水管道系统和设施（2）街坊或厂区雨水管线系统（3）街道雨水管道系统（4）雨水泵站（5）出水口,3）工业废水排水系统的组成（1）车间内部管道系统和设备（2）厂区废水管网系统（3）污水泵站（4）废水处理站,3.室外排水系统的体制,分为合流制和分流制两种。,城市污水排水系统总平面图1-城市边界；2-排水流域分界线；3-支管；4-干管；5-主干管；6-污水处理厂；7-出水口；8-工厂区；9-雨水管。,任务二 建筑给水排水工程常用材料和设备,学习目标1、熟悉建筑给水排水工程常用管材与管件。2、了解建筑给水排水工程常用附件。3、熟悉建筑给水排水工程常用设备。重点1、熟悉建筑给水排水工程常用管材与管件。,一、建筑给排水工程常用管材、管件,（一）建筑给排水工程常用管材,1、建筑给水工程常用管材及连接方式,1、钢管 钢管按照制造方法可分为无缝钢管和焊接钢管（有缝钢管）。焊接钢管又分为镀锌钢管（白铁管）和非镀锌钢管（黑铁管）两种。焊接钢管的纵向有一条缝，不能承受高压。无缝钢管采用较少，只有当焊接钢管不能满足压力要求或在特殊情况下才采用。钢管具有强度高、承受压力大、抗震性能好、重量比铸铁轻、接头少、内外壁光滑、容易加工和安装等优点，但是耐腐蚀性差。连接方式有螺纹连接、法兰连接和卡箍连接。,2、铸铁管 铸铁管具有耐腐蚀性强、使用期长、造价低等优点。但其缺点是：材质脆、重量大，不便于运输等。连接方式有承插连接和法兰连接。,3、塑料管 给水用硬聚氯乙烯塑料管（简称塑料管），适用于输送温度在45以下的建筑物内外的给水。塑料管具有优良的化学稳定性，耐腐蚀，不受酸、碱、盐、油类等介质的侵蚀；物理机械性能亦好，不燃烧、无不良气味、质轻而坚，比重仅为钢的五分之一。塑料管管壁光滑，容易切割，并可制成各种颜色，尤其是代替金属管材可节省金属，是一种建筑物内部较理想的给排水管材。给水用塑料管还有聚乙烯管、聚丙烯管、ABS(工程塑料)管。高层建筑的给水立管不宜使用塑料管。塑料管的缺点是：抗冲击能力差、易老化。连接方式有螺纹连接、粘接、热熔连接和法兰连接。,4、铜管 一般用于输送酸类、盐类等具有腐蚀性流体，也可用于建筑物中的冷、热水配水管，具有经久耐用、节能节流、水质卫生、质量轻的优点。在现代建筑中，特别是中高档建筑中，给水系统中冷、热水管常使用薄壁紫铜管。但铜管价格昂贵，在使用中受到了限制。,5、铝塑复合管和钢塑复合管 铝塑复合管(或钢塑复合管)，兼有两种材质性能，既有良好的耐腐蚀性能，又有较好的机械强度。适用于有腐蚀介质的化工、食品、医药、冶金、环保等行业的给水管道。近年来也常用于民用建筑的生活给水管道。连接方式有热熔连接和法兰连接。,2、建筑排水工程常用管材及连接方式,1、铸铁管 铸铁管是过去建筑内部排水系统的主要的传统管材，具有不易腐蚀、造价低、耐久性好等优点，但其自重大，性脆，每根管的长度较短。由于排水铸铁管不承受水压，故管壁较薄、重量轻。目前最常用的是球墨铸铁管，连接方式为承插连接和不锈钢卡箍连接。,2、塑料管 为了节约能源保护环境，提高建筑物的使用功能，扩大化学建材的使用领域，目前在建筑内使用的排水管大多使用塑料管（硬聚氯乙烯塑料管，简称UPVC管）。塑料管与金属管相比，具有重量轻、易安装、耐腐蚀、水流阻力小、外表美观、不生锈、节能能源等优点。但其也有强度低、耐温性差、暴露于阳光下易老化、防火性能差等缺点。连接方法主要用粘接。,3、双壁波纹管 采用直接挤出成型，管壁纵横面由两层结构组成，外层为波纹状，内层光滑，有较好的承受荷载的能力。采用热熔连接和承插连接。,（二）建筑给排水工程常用管件,1、建筑给水工程常用管件,1、管箍 管道连接作用2、异径管箍 不同管径管道连接作用3、活接头 用于管道连接，利于管道拆卸，水表前后均要安装。4、补心 中空的。若外有外丝，则连接大管内丝；若内有内丝，则连接小管外丝。5、6、7-弯头 管道转向8-内管箍 管道连接作用。与管箍不同的是丝在外面。9-管塞 堵塞作用10、11-三通 管道分支或汇合12-根母 管道末端锁紧外接头，或防止其他管件、阀门连接处松动漏水，一般在电工中使用较多13、14-四通 管道分支或汇合,1、建筑排水工程常用管件,二、建筑给排水工程常用附件,（一）建筑给水工程常用附件,1、配水附件,主要用来调节和分配水流。,2、控制附件,（1）截止阀 此阀关闭严密，但水流流动特点是低进高出，水流阻力较大。（2）闸阀 此阀全开时水流呈直缝通过，阻力小；但水中有杂质落入阀座后，使阀不能关闭到底，因而易产生漏水。截止阀适用在口径小于或等于50mm的管段上或经常开启的管段上；管径大于50mm时，宜用闸阀，在双向流动的管段上应采用闸阀。,（3）止回阀 用来阻止水流的反向流动。（4）浮球阀 是一种可以自动进水自动关闭的阀门，多装在水箱或水池内。当水箱充水到既定水位时，浮球随水位浮起，关闭进水口；当水位下降时，浮球下落，进水口开启于是自动向水箱充水。浮球阀口径在15100mm。（5）减压阀 其作用是调节管段的压力。采用减压阀可以简化给水系统，因此在高层建筑和消防给水系统中它的应用较广泛。（6）安全阀 是一种保安器材，为了避免管网和其它设备中压力超过规定的范围而使管网、器具或密闭水箱受到破坏，须装此阀。（7）蝶阀 阀板在90翻转范围内起调节、节流和关闭作用，操作扭矩小，启闭方便，体积较小。适用于管径在70mm以上或双向流动管道。,（二）建筑排水工程常用附件,1.地漏 通常装在地面须经常清洗或地面有水须排泄处，如食堂、淋浴间、水泵房等。地漏是一种特殊的排水装置，除可以排泄污水之外，还可装在排水管道端头或管道接点较多的管段，代替地面清扫口起到清扫作用。2.存水弯（水封装置）存水弯是一种弯管，装设在卫生器具内部或器具排水支管上，在里面存有一定高度的水柱，防止排水管道内各种污染气体以及小虫进入室内。这部分存水高度称为水封高度。常用的管式存水弯有P形和S形两种。,3.清扫口 装在排水横管上，用清扫排水管的配件。在连接2个或2个以上的大便器或3个及3个以上的卫生器具的铸铁污水横管上，在连接4个及4个以上大便器的塑料排水横管上宜设置清扫口。清扫口安装不应高出地面，必须与地面相平，为了便于清掏，与墙面应保持一定距离，一般不宜小于0.2m。,4.检查口 带有可开启检查盖的短管，装设在排水立管或较长水平管段，作检查和清通之用。铸铁立管上检查口的间距不宜大于 10m，塑料排水立管宜每六层设置一个检查口；但在建筑物最低层和设有卫生器具的二层以上建筑物的最高层，必须设置检查口。检查口的设置高度一般距地面1m，并应高于该层卫生器具上边缘0.15m。,5.伸缩节 是一种可以伸缩的装设在排水立管及较长横管段上的附件，是建筑给排水工程安装验收的主控项目。,6.雨水斗 是一种用来收集屋面雨水，装设在排水立管及较长横管段上的附件。具有泄水、稳定天沟水位、减少掺气量及阻拦杂物的作用。,三、建筑给排水工程常用设备,根据水箱的用途不同，有高位水箱、减压水箱、冲洗水箱、断流水箱等多种类别。其形状通常为圆形或矩形。制作材料有钢板、钢筋混凝土、塑料和玻璃钢等。,（一）水箱,3、水箱的配管（1）进水管：当水箱直接由室外给水管进水时，进水管上应安装水位控制阀，如液压阀、浮球阀。当水箱由水泵供水，并采用控制水泵起闭的自动装置时，不需设水位控制阀。,（2）出水管：出水管由水箱侧壁接出时，其管底至箱底的距离应大于50mm，由箱底接出时，其管顶入水口距箱底的距离也应大于50mm，以防沉淀物进入配水管网。,（3）通气管：设在水箱的密闭箱盖上，管上不设阀门，管口朝下，并设防止灰尘、昆虫和蚊蝇进入的滤网。,4）溢流管：溢流管口应设在水箱最高设计水位以上50mm处，管径应按水箱最大流入量确定，一般应比进水管大1级，溢流管上不允许设阀门，为防止水质污染，溢流管出口应设置网罩，且不得与排水管直接相连接。,（5）泄水管：泄水管从箱底接出，管上应设阀门，管径为40-50mm，用以检修或清洗时泄水，可与溢流管连接后用同一管道排水，但不得与排水管道直接相连接。,（6）信号管：反映水位控制阀失灵报警的装置，可在溢流口一下10mm处设信号管，管径为1520mm。,（7）人孔：为便于清洗、检修，箱盖上应设人孔。,（二）水箱布置与安装,水箱一般设置在净高不低于2.2m，有良好的通风、采光和防蚊蝇条件的水箱内，水箱间距见表12。,（三）水泵,水泵是给水系统的主要增压设备。在建筑内部的给水系统中一般采用离心泵。,离心泵的主要性能参数：（1）流量 水泵在单位时间内所输送水的体积，以Q表示。（2）扬程 单位重量的水通过水泵所获得的能量，以H表示。（3）功率 水泵在单位时间内所做的功，以N表示，（4）效率 水泵功率与电机加在泵轴上的功率之比，以表示。（5）转速 泵的叶轮每分钟的转数，以n表示。（6）允许吸上真空高度 水泵运转时，吸水口前允许产生真空度的数值，以h表示，允许吸上真空高度是确定水泵安装高度的参数。在上面的几个参数中，流量和扬程表明了水泵的工作能力，是水泵最主要的性能参数。,任务三 建筑给水排水工程施工图的识读,学习目标1、熟悉建筑给水排水工程施工图的组成。2、了解建筑给水排水工程施工图绘制时应注意的问题。3、熟悉建筑给水排水工程施工图的识读方法。难点1、掌握建筑给排水工程施工图的识读。,一、建筑给水排水工程施工图识读的基本知识,（一）建筑给水排水工程施工图的构成,施工图是工程图的一个重要组成部分，是一种工程语言，用以表达设计人员的设计意图以及交流工程中的技术问题。,施工图包括基本图和详图两大部分。基本图包括：图纸目录、设计施工说明、图例、设备材料表、平面图、系统图；详图包括：大样图、节点图和标准图。,1.图纸目录 把一个项目工程的施工图纸，按照一定的顺序和名称编排成目录，以便于查阅和保管。,2.设计施工说明 当设计图纸无法用图或符号表达清楚问题时，需要用文字进行说明。主要内容有：施工图尺寸单位的说明，采用的管材以及接口方式，阀门符号，管道的防腐、防冻、防结露的方法以及施工注意事项等。,3.设备材料表 工程所选用的各种设备、管材、阀门等的名称、型号规格、单位、数量、重量等项目，以便施工备料。简单工程可不编制设备及材料明细表。,4.平面图 室内给水排水平面图是给水排水施工图最基本的图纸。平面图常采用1：100的比例，若图形复杂，可采用1：50的比例。主要表示：房屋的名称、编号、卫生器具用水设备的类型、位置；各立管、水平干管及支管的各层平面位置；管径尺寸、各立管编号及管道的安装方式；各种管道部件的平面位置等。,5.轴测图 亦称系统图，是室内给水排水施工图的重要图纸之一，主要表示管道的空间布置和连接情况。给水系统图和排水系统图应分别绘制。系统图中应包括：各管道的管径、立管编号、横管的标高及坡度、楼层标高以及安装在立管上的附件（检查口、阀门等）标高等内容。,6.详图 当某些设备的构造或管道之间的连接情况在平面图或系统图上表示不清楚并且无法用文字说明时，将这些部位放大的图称为详图，详图是以平面图及剖面图表示设备或管道节点的详细构造和安装要求。主要包括：节点图、大样图、标准图。常用比例为1：101：50。,（二）建筑给水排水工程施工图识图要领,在阅读给水排水施工图时，应首先对照图纸目录，检查整套图纸是否完整，每张图纸的图名是否与图纸目录所列的图名相符，在确认无误后再正式阅图。阅图时应注意以下几个问题：,1.首先弄清图纸中的方向和该建筑在总平面图上的位置。,2.看图时应先看设计说明，明确该工程的设计要求，对该工程有一个大体的把握。,3.给水排水施工图一般采用统一的图例表示设备和管道，应先了解图例所代表的内容。,4.由于平面图只能表示管道平面布置情况，对于纵横交错的给排水管道，难以用平面图表明它们的空间走向，需结合系统图识读。,5.给水系统识图时可从房屋引入管开始，沿水流方向，经干管、立管、横管、支管到用水设备。将平面图与系统图结合阅读，弄清管道方向，分枝位置，各管道的管径、标高、坡度、坡向以及各管道的阀门，配水龙头的位置和种类，管道的材质等。,6.排水系统可以从卫生器具开始，经支管、横管、立管，一直查看到排出管。弄清管道的方向，管道的汇合位置，各管段的管径、标高、坡度、坡向，检查口、清扫口、地漏的位置，风帽的形式等。另外，应注意图纸上所表示的管路系统，是否有排列过于密集，无法用标准管件连接的情况。,7.结合平面图、系统图及说明看详图，了解卫生器具的类型、安装形式、设备规格型号等，搞清设备和节点的详细构造以及安装要求。,8.识图时，应注意各种给、排水管道穿越楼、地面时的位置以及预留孔洞的大小，以便施工。,二、建筑给水排水工程施工图的识读,任务四 建筑给水排水系统的安装,学习目标1、了解给水排水管道的防腐与绝热保温。2、熟悉室内给水、排水工程安装。3、熟悉热水管道及配件安装。4、了解室外给水排水管网安装。难点1、熟悉室内给水、排水工程安装。,一、给水排水管道的防腐与绝热保温,（一）给水排水管道的防腐,1、工艺流程,除锈 涂漆防腐材料的安装,2、管道常用的防腐材料,涂料按其作用一防般分为底漆和面漆。防锈漆和底漆均能防锈，但两者的侧重点不同：底漆侧重于对物体表面的附着力，防锈漆侧重于满足耐水、耐碱等性能的要求。,3.管道防腐的操作工艺,1）管道表面的除锈（1）手工除锈（2）机械除锈（3）化学除锈,2）涂漆施工要求 防腐涂料常用的施工有刷、喷、浸、浇。施工中一般多采用刷和喷两种方法。（1）在室内涂装的适宜温度是2025，相对湿度以65%为宜。在室外施工的适宜温度是540，相对湿度不宜大于85%，涂装现场应有防风、防雨、防火和防冻等措施。管道表面应进行严格的除锈、除灰、除油脂、除焊渣处理，表面处理合格后，应在3小时内涂罩第一层漆。（2）涂料使用前应搅拌均匀。（3）手工涂刷时应保证涂刷均匀，操作程序是在上而下，自左至右。（4）采用喷涂时，应保证涂料喷涂均匀，操作环境洁净，温度适宜，涂层干燥后，用纱布打磨后再涂下一层。,3）室内管道涂漆（1）明装镀锌钢管刷银粉漆1道或不刷漆，黑铁管及其支架等刷红丹底漆2道、银粉漆2道。（2）暗装黑铁管刷红丹底漆2道。,4）室外管道涂漆（1）明装管道刷底漆或防锈漆1道，再刷面漆2道。（2）通行或半通行地沟里的管道，刷防锈漆2道，再刷面漆2道。（3）埋地金属管道防腐。铸铁管涂12道绝缘沥青漆即可；碳钢管埋在一般土壤里采用普通防腐（三油两布）；碳钢管埋在高腐蚀性土壤里采用加强防腐（四油三布）。,（二）给水排水管道的保温,1、工艺流程,除锈涂漆绝热保温层防潮层保护层,2.管道常用保温材料,3.管道常用保温材料,1）预制式管道保温 一般将保温材料、泡沫塑料、硅藻土、石棉蛭石预制成扇形保温瓦，再用保温瓦包住管道。关键词：防锈；石棉灰；石棉瓦；绑扎；弯管；保温层外径大于200mm；矿渣棉、玻璃棉质。,2）包扎式管道保温 保温材料主要是沥青或沥青矿渣玻璃棉板或毡。关键词：除锈；裁剪；搭接；镀锌钢丝；保护壳。,二、室内给水工程的安装,（一）室内金属给水管道及附件的安装,1、工艺流程,测量放线预埋与预制加工支、吊架安装干管安装立管安装支管安装阀门安装试压管道保温管道冲洗管道消毒,2.室内金属管道及附件安装注意事项,1）要准确定出支吊架位置，特别要注意横管的坡度控制。给水管道标高是指管中心标高。2）管道穿越墙体、楼板的孔洞应配合土建施工预留，所有孔洞、套管应在混凝土浇灌前仔细核对，以免遗漏或尺寸不符。3）支吊架应安装牢固，间距应满足规范最大间距的要求。4）管道安装前必须清楚内部污垢和杂物，安装中断或完毕，敞口应临时封闭。5）铸铁管安装时应使承口朝来水方向。6）镀锌钢管的连接方法有螺纹连接、法兰连接、沟槽连接。,7）干管安装应保证管道平直，不能有隆起和蛇弯。8）立管安装时每层从上到下统一吊线安装管卡，立管安装完毕应保证顺直，校核甩口的位置和标高是否正确，支管甩口应做好临时封堵，立管上的阀门的安装朝向应便于检修。9）支管应从立管甩口处依次进行安装，核定不同卫生器具的冷热预留口的高度，位置应准确。冷热水管并行安装时，应上下平行安装，热水管应在冷水管上方，垂直安装时，热水管应在冷水管的左侧。支管的安装方式有明装和暗装两种方式。,10）阀门在安装前应进行耐压强度试验和严密性试验，检查阀门是否渗漏。11）水平管道上的阀门、阀杆、手轮不可朝下安装，宜朝上安装。并排竖直立管上的阀门应保持在同一高度，且手轮之间的净距不得小于100mm。12）安装有方向要求的阀门时，一定要使安装方向与要求的水流方向一致。13）安装在地下管道的阀门应设在阀门井或检查井内。,14）管道安装完毕后隐蔽前要做水压试验，检查管道是否渗漏。15）管道在验收前应进行冲洗和通水试验，各排水点通畅，别且无渗漏。16）给水管道在使用前应向管道灌注消毒液浸泡24小时以上，并经检验合格后方可使用。,（二）室内非金属给水管道及附件的安装,测量放线加工管道敷设连接管道固定水压试验管道冲洗管道消毒,1、工艺流程,2.室内非金属管道及附件安装注意事项（这里只介绍与金属管道不同的注意事项）,1）钢塑复合管的安装同金属管道安装。2）在塑料管道的外表面标识有管道的外径、厚度、生产厂家等信息，应使此标识面向外侧，并处于明显位置。3）塑料管道与其他金属管道平行敷设应有一定的保护距离，保护距离应大于等于100mm，并且塑料管应在金属管的内侧。,4）埋地管道在敷设时应满足下面要求：（1）室内地坪0.00以下管道敷设分两个阶段进行：先敷设室内管道至基础外壁500mm为止，待土建施工结束后，再进行户外管道的敷设。（2）室内地坪以下管的敷设，待土建回填土夯实，重新开沟敷设。（3）管道穿越基础外墙处应设金属套管，套管顶应基础墙预留孔顶之间的距离应按建筑物的沉降量确定，并且不得小于100mm。,5）管道的连接方式有热熔连接和法兰连接。6）塑料管道的支吊架的最大间距与金属管道不同，见表1-5，表1-6。7）管道安装完毕后要做水压试验，但试验压力和试验要求与金属管道不同。,（三）室内给水设备及附件的安装,1、工艺流程,开箱验收基础验收设备安装设备单体试验,2.室内给水设备及附件安装注意事项（略）,三、室内排水工程的安装,（一）室内金属排水管道及附件的安装,管道预制吊架、托架安装干管（排出管）安装立管安装支管安装附件安装通球试验灌水试验管道防结露,1、工艺流程,2.室内金属排水管道及附件安装注意事项,1）排水管道的标高标注均指管内底标高。2）管道预制前应先做好除锈和防腐处理。立管预制过程中，应注意检查口和支管甩口标高，并应保证甩口满足支管坡度的要求。横支管预制过程中，要保证卫生器具排水管能顺利接入。管道预制完成后，要及时养护。3）支吊架以及托架的安装应保证安装牢固，间距符合要求。,4）排水干管（排出管）安装应满足下列要求：（1）埋地敷设的管道宜分两段施工。第一段先做0.00以下的室内部分，至深处外墙为止。待土建施工结束后，再铺设第二段，从外墙接至室外检查井。（2）埋地管道的管沟，沟底应平整，沟底坡度同管道坡度，敷设管道时应注意承口朝向来水方向，由出水口处向室内顺序排列。（3）在捻口的操作过程中，要注意捻口前管道，调直，甩口找正。捻灰过程为自下而上边填边捣，直至将灰口打满打实有回弹的感觉为合格，灰口凹入承口边缘不大于2mm。（4）排出管与立管的连接一
