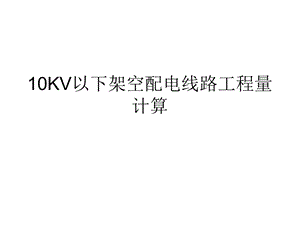

10kv配电线路安装计算10kv以下架空配电线路安装工程量计算培训.ppt

10KV以下架空配电线路工程量计算,主要内容,1.10KV以下架空配电线路组成2定额地形划分规定3杆基土石方工程量计算4杆体安装工程量计算5拉线制作与安装工程量计算6导线架设工程量计算7电杆、导线、金具等线路器材工地运输工程量计算,1.10KV以下架空配电线路组成,架空线路组成电杆、横担、金具、绝缘子、导线等导线排列形式不同影响横担的组装形式。有三角形排列、扁三角排列(乌鹊型)、水平排列、垂直排列，如图所示。,2定额地形划分规定,10kV以下架空配电线路安装定额是以在平原地区施工为准，如在丘陵地带施工时，定额人工费和机械台班费乘以地形系数12计算；在一般山地、泥沼地施工时，应乘地形系数16计算。其地形划分如下：1)平原地带。指地形比较平坦、地面比较干燥的地带。2)丘陵地带。指地形起伏的矮岗、土丘等地带。3)一般地带。指一般山岭、沟谷地带、高原台地带。4)泥沼地带。指经常有积水的田地或泥水淤积的地带。,3杆基土石方工程量计算,1)杆基定位以线路施工图为依据，以“基”计量。按实计算。2)杆坑土石方量按杆基施工图尺寸以“m3计量。以土质、石质不同用第二篇相应子目。土石方量按下列公式计算，如图所示，其计算公式为：,注意：杆坑需增挖立杆“马道”时，每个马道按02m3土石方量计算，并计人该杆坑土石方量内。杆坑回填土量，不扣除卡盘、底盘及埋入杆坑内杆段的体积量，电杆坑土石方定额已包括挖及填方工作。,4杆体安装工程量计算,按架空线路杆塔组成的施工图计算工程数量。杆体安装不足5根者，人工和机械均乘以系数13计算。(1)底盘、卡盘及拉线盘安装工程量电杆底盘、卡盘及拉线盘以“个”计量，如图所示。定额不包括卡盘、底盘、拉线盘、抱箍及拉线棒价值，需另计。(2)立电杆以杆高分档，以“根”计量。(3)水泥电杆焊接以“一个口”计量。,(4)横担安装定额分10kV以下横担安装、1kV以下横担和进户横担安装。1)10kV以下横担安装：10kV以下横担以水平排列、三角形排列、兀形横担3种划分定额，仅以双根和单根横担等分类，以“组”计算工程量。10kV以下横担安装定额包括：定位、装横担、装支架、支撑、上抱箍、装瓷瓶等工作。2)1kV以下横担安装：以2线、4线、6线分种类，以单根、双根分档次，以“组”计量。安装工作包括内容与10kV以下横担安装相同。,1kV以下横担用途及组合,3)进户横担安装：进户横担也称进户支架，其进户装置如图所示。项目划分：以一端埋墙、两端埋墙和2线、4线、6线划分类别，以“根”计算工程量。进户横担安装工作包括埋设横担、装绝缘子、装防水弯头等工作。,上述10kV以下，1 kV以下和进户横担定额不包括制作，横担本应是工厂生产镀锌产品，若需制作时，以“100kg”计量，另外还计算刷环氧沥清漆。制作用第二篇定额，刷漆用第十一篇定额。,5拉线制作与安装工程量计算,(1)拉线形式及组成如图(a)一(h)所示。（了解拉线形式）,6导线架设工程量计算,导线分裸线与绝缘线。其架设工程量均以“单线km”计量。(1)导线架设长度计算10kV以下及1 kV以下导线长度按下式计算：导线总长=单根长度根数(1+13或18)式中，13为裸软导线损耗率，18为绝缘导线损耗率。导线单根长度=图纸所示线路长度+转角预留长度+分支预留长度+导线弛度(线路长度的1)或导线单根长度=线路长度(1+1)+预留长度预留长度如下表所示。,导线架设定额按导线截面积和材质分档次。,(2)导线跨越导线架设时跨越障碍物，以“处”计量。指跨越档内跨越一种障碍物为“1”处；若有两种以上障碍物时，应视每一种为“1处”，并分别使用定额。障碍物指电力线、通讯线、公路、铁路、河流等。导线跨越工作包括：搭设跨越架，拆架及安全监护等。,(3)进户装置安装1)进户线应称接户线，它必须是绝缘导线，按导线截面大小分档，以“100m单根”计量，如图所示。进户(接户)线，计算式：2)进户横担安装，以“根”计量，以进线数分档。横担、绝缘子、防水弯头为未计价材料。3)进户管及管中穿线，按室内配管配线计算。,7电杆、导线、金具等线路器材工地运输工程量计算,(1)线路器材工地运输费工地运输费是指将线路器材(主材)用人力或汽车自工地仓库运至沿线路各杆位的装卸、运输及空载回程等全部运输工作费用。其线路器材运输量用第二篇定额计算。(2)线路器材等运输工程量的计算线路器材等运输工程量按“tkm”计量。其计算式如下：预算运输量=施工图计算用量(1+损耗率)+包装物质量,
