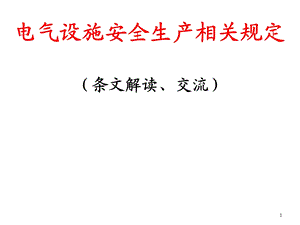

1,电气设施安全生产相关规定（条文解读、交流）,2,（一）变、配电站（所）（二）漏电保护器（剩余电流动作保护装置）（三）配电箱（柜）（四）低压电气线路（五）保护接地（零）（六）移动电气设备（七）管理（八）其它,3,（一）变、配电站（所）,4,2024/5/2,4,1、变、配电站（所）位置（1）变、配电站（所）位置不应设在下列场所：有剧烈振动或高温的场所；有厕所、浴室或其它经常积水场所的正下方；有爆炸危险环境的正上方或正下方；地势低洼和可能积水的场所。GB50053-94第2.0.1条规程第64条,5,（2）在多层、高层建筑内，装有可燃性油的电气设备（一般是指油浸变压器）的配、变电所应设置在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。GB50053-94第2.0.3条、第2.0.4条,6,（3）变、配电站（所）不应设置在甲、乙类厂房内或贴邻建造，且不应设置在爆炸性气体、粉尘环境的危险区域内。供甲、乙类厂房专用的10kV 及以下的变、配电所，当采用无门窗洞口的防火墙隔开时，可一面贴邻建造。乙类厂房的配电所必须在防火墙上开窗时，应设置密封固定的甲级防火窗。GB50016-2006第3.3.14条，规程第68条,7,（4）变、配电站（所）不应设在附近有易燃物大量集中的露天堆场和耐火等级为四级的建筑物旁，以及有腐蚀性气体的场所。GB50053-94第2.0.5条规程第65条,8,2、变、配电站（所）的建筑物（1）可燃油油浸电力变压器室的耐火等级应为一级。当车间内变电所（油浸），设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。GB500053-94第2.0.2条规程第67条,9,（2）高压配电室、高压电容器室和非燃（或难燃）介质的电力变压器室的耐火等级不应低于二级。低压配电室和低压电容器室的耐火等级不应低于三级，屋顶承重构件应为二级。GB50053-94第6.1.1条，规程第67条（3）油浸变压器室、高压配电装置室的耐火等级不应低于二级。GB50016-2006第3.3.13条，规程67条,10,（4）变、配电室的门应向外开启。高压室门向低压间开，相邻配电室门应双向开启。GB50053-94第6.2.2条GB50054-95/3.3.2规程第70条（5）变配电室的门、窗应为非燃烧材料。GB50053-94第6.1.3条，规程第70条,11,3、变、配电站的事故蓄油设施 民用主体建筑内的附设变电所和车间内变电所的可燃油油浸变压器室，应设置容量为100%变压器油量的贮油池。变压器室位于容易沉积可燃粉尘，可燃纤维的场所；或变压器室附近有粮、棉及其他易燃物大量集中的露天场所；或变压器室下面有地下室，可燃油油浸变压器室应设置容量为100%变压器油量的挡油设施,或设置容量为20%变压器油量挡油池并能将油排到安全处所的设施。,12,2024/5/2,12,附设变电所、露天或半露天变电所中，油量为1000kg及以上的变压器，应设置容量为100%油量的挡油设施。GB50053-94第6.1.5、6.1.6、6.1.7条,13,2024/5/2,13,4、变、配电站的安全间距（1）变配电站与爆炸危险场所、腐蚀性场所有足够的间距。（15米/7.5米）（2）露天或半露天变电所的变压器四周应设不低于1.7m高的固定围栏（墙）。变压器外廓与围栏（墙）的净距不应小于0.8m，变压器底部距地面不应小于0.3m，相邻变压器外廓之间的净距不应小于1.5m。GB50054-94/4.2.2,14,（3）变配电间内各种通道符合安全要求：高压配电室各种通道最小宽度见表一；GB50053-94/4.2.7低压配电屏前、后通道最小宽度见表二；GB50053-94/4.2.9油浸变压器外廓与变压器墙壁和门的最小净距见表三；GB50053-94/4.2.4,15,2024/5/2,15,在同一配电室内单列布置高低压开关柜，顶部有裸露带电导体时，两者之间净距不小于2m；当电源从柜后进线，需在柜正背后墙上分设隔离开关及其手动操作机构时，柜后通道净宽不小于1.5m，当柜（屏）背面的防护等级为IP2X时，可减为1.3m。GB50054-95/3.1.9GB50053-94/4.2.8,16,设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm40mm。变压器的外廓与遮栏的净距不宜小于0.6m，变压器之间的净距不应小于1.0m.。GB50053-94/4.2.5,17,2024/5/2,17,变、配电房的安全标识及隔离栏,18,5、变、配电站的安全通道及出口（1）变配电站周围应有消防通道，且保持畅通。规程第66条（2）长度大于7米的配电室应设两个出口。当变电所采用双层布置时，位于楼上的配电室至少设一个通向室外的平台或通道的出口。GB500053-94第6.2.6条GB50054-95/3.3.2,19,6、变、配电站的封堵（1）变、配电室应设置防止雨、雪和蛇、老鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。封堵网应采用网孔不大于1010mm的金属网。直接与室外露天相通的通风孔还应采取防止雨、雪飘入的措施。GB50053-94第6.2.4条GB50054-95/3.3.7规程第70、71条,20,（2）变、配电室的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。GB50053-94第6.2.7条GB50054-95/3.3.4规程71条,21,7、变、配电站的其它要求 高、低压配电室、变压器室、电容器室、控制室内，不应有与其无关的管道和线路通过。配电室内除本室需用的管道外，不应有其它的管道通过。配电屏的上方不应敷设管道。GB50053-94第6.4.1条GB50054-95/3.1.4 高、低压配电室、变压器室门上都必须设置“止步，高压危险！”的警示标志。,22,2024/5/2,22,【插入注意事项】变配电系统是企业的心脏如果心脏出问题：轻则生产活动不能正常进行,重则如果变配电系统中继电器和自动装置不能起到预定的保护作用，造成高压断路器在短路事故中不动作，出现越级跳闸，影响上一级或更大范围的供电系统停电，发生火灾、人身事故甚至毁灭性灾害。企业检查中常见问题：1、没有高压模拟结线图；2、低压配电屏N排、PE排不规范；3、安全操作规程未上墙；4、电缆沟内线路混乱，缺少盖板；5、闸板、金属网缺少；6、堆放杂物、灰尘多；7、变压器高压侧缺少遮拦（木头、1.7米）；8、防护用具（缺少、摆放防潮、检测）；9、照明灯、应急灯缺少。,23,（二）漏电保护器（剩余电流保护装置）,24,1、必须安装的设备和场所（1）末端保护有：a)属于I类的移动式电气设备及手持式电动工具；b)生产用的电气设备；c)施工工地的电气机械设备；d)安装在户外的电气装置；e)临时用电的电气设备等。GB 139552005 第4.5.1条,25,（2)线路保护：低压配电线路根据具体情况采用二级或三级保护时，在总电源端、分支线首端或线路末端安装剩余电流保护装置。GB13955-2005 第4.5.2条 剩余电流保护动作值：10mA，15 mA，30mA，50mA，100mA，300mA 剩余电流分级保护最大分断时间：末级0.1S，中级0.3S，一级0.5S,26,三级保护末端保护额定漏电动作电流：30mA额定漏电不动作电流：15mA漏电动作时间：0.1S,27,28,29,30,31,二级保护分支线首端保护额定漏电动作电流：50mA额定漏电不动作电流：25mA漏电动作时间：0.1S,32,33,一级保护总电源端保护额定漏电动作电流：300mA额定漏电不动作电流：150mA漏电动作时间：0.2S,34,35,2、严禁事项 PE或PEN线严禁穿过漏电电流动作保护器中电流互感器的磁回路。GB50054-95/4.4.17 3、接地要求 漏电保护器所保护的线路及设备外露可导电部分应接地。GB50054-95/4.4.18,36,4、可不装设的情况 a)使用安全电压供电的电气设备；b)一般环境条件下使用的具有加强绝缘(双重绝缘)的电气设备（应该是、类）；c)使用隔离变压器且二次侧为不接地系统供电的电气设备；d)具有非导电条件场所的电气设备；e)在没有间接接触电击危险场所的电气设备。GB13955-2005 第4.7条GB50054-95/4.4.2,37,5、安装注意事项 剩余电流保护装置安装时，必须严格区分N线和PE线，三极四线式或四极四线式剩余电流保护装置的N线应接入保护装置。通过剩余电流保护装置的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE线不得接入剩余电流保护装置。GB13955-2005/6.3.4,38,6、管理要求 建立相应管理制度，定期检查并有记录，用于手持式电动工具和移动式电气设备和不连续使用的剩余电流保护装置，应在每次使用前进行试验。GB13955-2005第7.1、7.2、7.3条,39,（三）配电箱（柜）,40,1、安装原则 安装在车间或公共场所的电气装置必须采用保护式结构。（不同场所不同形式）规程第133条 2、配电箱的封堵 落地式配电箱的底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。GB50054-95/3.1.5,41,3、配电箱的排列、标识 配电装置各回路相序排列应一致。硬导体的各相应按规定涂色，绞线一般只标明相别。配电装置应编号。各种开关的“分”、“合”标志要明显。规程第76条 4、线路连接可靠 电气装置和线路上的电气连接点必须接触良好，连接可靠。规程第136条,42,5、配电箱的接地或接零 柜、屏、台、箱、盘的金属框架及基础型钢必须接地或接零可靠。装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。GB50303-2002第6.1.1条 接地或接零支线必须单独与接地或接零干线连接，不得串联连接。GB50303-2002第3.1.7条,43,6、照明配电箱（盘）不应采用可燃材料制作；位置正确、部件齐全；安装牢固；箱内接线整齐，回路编号齐全，标识正确。GB50303-2002第6.2.8条应分别设置零线和保护地线汇流排，零线和保护地线经汇流排配出。GB50303-2002第6.1.9条,44,45,7、车间低压配电箱（1）车间低压配电箱（柜）内应标明各供电回路的名称和熔丝（片）的容量。（2）集中安装的按钮、开关等必须有编号和便于识别的标志。规程第137条（3）低压电气装置接线端头应有线号标志。线号标志不得采用金属材料制作，外部接线端子不得外露。规程第139条,46,（4）低压配电电器操作机构应有“分”“合”标志。规程第140条8、紧急停车（急停按钮）紧急停车的低压电器，应安装在便于操作的位置，应有特殊的标记。规程第141条9、保险丝（熔断器）用作短路保护的保险丝不得随意用铜线、铁丝等金属材料。规程第143条,47,2024/5/2,47,【插入注意事项】企业中动力(照明)配电箱(柜、板)，数量多、分布分散，所处环境复杂，各类人员都要频繁的接触配电箱；这儿往往是企业管理中的薄弱环节，容易受到损坏而处于失控状态；是容易发生触电、火灾、短路爆炸事故的隐患点。1、未贴安全警示标志 2、接线混乱、无编号，相序色混乱 3、配电箱(柜、板)使用易燃材料制作 4、箱、柜门板破损、关不住 5、插座电源未配漏电保护器 6、N排、PE排不规范、混接 7、建立台帐、编号应与实物相符,48,2024/5/2,48,49,50,51,52,53,54,55,56,（四）电气线路（低压）,57,1、高温或腐蚀场所的电气线路 绝缘导线明敷在高温辐射或对绝缘导线有腐蚀的场所时，导线间及导线与建筑物表面的最小净距符合表四。GB50054-95/5.2.5 2、穿管敷设（1）塑料（PVC）管暗敷或埋地敷设时，引出地（楼）面的一段管路，应采取防机械损伤的措施。GB50054-95/5.2.11,58,（2）套钢管的电线与热水、蒸汽管同侧敷设时，应位于其下面，并保持一定的间距。GB50054-95/5.2.9（3）穿管的绝缘导线 总截面不应超过管内截面的40%。GB50054-95/5.2.13,59,2024/5/2,59,3、电气线路的敷设与间距（1）室内直敷绝缘导线与地面的距离水平敷不小于2.5m、垂直敷不小于1.8m，不满足时应穿管保护。GB50054-95/5.2.1（2）无铠装电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1.8m。当不能满足上述要求时应有防止电缆机械损伤的措施。GB50054-95/5.6.8,60,2024/5/2,60,（3）敷设在建筑物的顶棚内，必须采用金属管、金属槽面线。GB50054-95/5.2.7 4、电气线路和设备的装、拆 严禁在配电线路上私自接装用电设备和随意拆卸电气装置的零部件。规程第144条 5、电气线路的连接 电气装置和线路上的电气连接点必须接触良好，连接可靠。规程第136条,61,（五）接地（零）,62,2024/5/2,62,1、接地（零）的原则（1）在中性点直接接地的低压电力网中，电气设备的金属外壳应采用接零保护。（2）在中性点非直接接地的低压电力网中，电气设备的金属外壳应采用接地保护。规程第30条,63,2024/5/2,63,（3）各类电气（设备）金属外壳必须有可靠的接零（地）。GB50053-94第3.1.4条GB50169-2006第3.1.l条 规程第31条（4）装置外可导电部分禁用作PEN线。GB50054-95/2.2.11（5）在TN-C系统中，PEN线严禁接入开关设备。GB50054-95/2.2.12,64,2024/5/2,64,2、接地（零）的材料 接地装置应采用镀锌钢材或铜材等，不得采用铝导体（临时接地装置除外）。GB50169-2006第3.2.5、3.2.9条 3、接地（零）的连接方式方法（1）接地装置的各连接点应采用搭接焊，必须牢固无虚焊。（2）通用电器设备的保护接地（零）线必须采用多股裸铜线，并符合截面和机械强度的需要。,65,2024/5/2,65,（3）有色金属接地线不能采用焊接时，可用螺栓连接，但应注意防止松动或锈蚀。（4）利用串接的金属构件、管道做为接地线时，应在其串接部位另焊金属跨接线，使其成为一个完好的电气通路。GB50169-2006第3.4.1、3.4.2条规程第32条 4、接地（零）的不允许行为 保护用接地、接零线上不能装设开关、熔断器及其他断开点。规程第28条,66,2024/5/2,66,5、接地（零）的埋深及防腐 接地体埋深和防腐处理符合规定。GB50169-2006第3.3.1、3.3.3条 6、接地（零）的标志、标识（1）明设的接地线表面应涂黑漆。（2）在接地线引入建筑物内的入口处和备用接地螺栓处，应标以接地符号“”。规程第28条,67,7、接地（零）的管理接地线不得作其它用途。GB50169-2006第3.1.4条（1、接地装置的连接必须保证电气接触可靠，有足够的机械强度，并能防腐蚀、防损伤或者有附加保护措施。2、接地装置编号、标识明晰，有定期检测报告。3、接地制式在后面另行介绍。）,68,（六）移动电气设备,69,70,71,72,73,1、移动电气设备选用原则 在潮湿或金属构架上等导电性能良好的作业场所，必须使用或类设备；在锅炉、金属容器、管道内等狭窄的特别危险场所，应使用类；如使用类，则必须安装漏电保护器。手持式电动工具管理、使用、检查和维修安全技术规程GB3787-2006第4.3,4.4条,74,2、移动电气设备的插座、插头 移动式电气设备的电源插座和插销应有专门的接零（地）插口和插头。手持式电动工具管理、使用、检查和维修安全技术规程GB3787-2006第4.8,4.9条3、移动电气设备的接地（1）移动电气设备上必须设置标志明显的接地螺丝。（2）铭牌上的技术数据应齐全清晰，其安全防护罩壳、限位、保护、联锁应齐备可靠。,75,76,77,（3）手持握柄和操作手把尽量采用绝缘材料。规程第155条4、移动电气设备的电源线 电源线必须采用截面足够的三芯或四芯多股铜芯橡胶（或塑料）护套软电缆。规程第24条,78,5、移动电气设备的接地线（1）应采用专用芯线接地，此芯线严禁同时用来通过工作电流。（2）严禁利用其它用电设备的零线接地。（3）严禁使用绝缘破坏的电缆或几根单芯导线并用。GB50169-2006第3.6.1条规程第24、156条,79,6、移动电气设备的接地及安全防护用品（1）使用移动式电气设备和手持电动工具时，必须首先将接地线装好。（2）应正确的使用合格的绝缘用具和安全防护用品。电气规程第157条 7、电焊机（1）电焊机金属外壳必须有良好保护接地。（2）焊钳和焊钳导线应完整无损、绝缘良好、电源线一般不超过米。,80,规程第158条GB9448-1999第11.3、11.4条（关于电焊机的安全使用，我们需要单独介绍一下 插入）8、移动电气设备的管理 使用过程中需要移动电气器具或停止工作、人员离去或突然停电时，必须断开电源开关或拨掉电源插头。规程第159条,81,（七）相关管理要求,82,2024/5/2,82,1、电气作业人员的资格 对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业人员必须持有相关操作证书。（即“持证上岗”,而且要在有效期内）国家安监总局令30号,83,2、有关制度、规程、台帐（1）各项电气管理制度、操作规程齐全。（2）变配电所（站室）、电气设备、线路安装、验收、运行、检修资料档案完整准确。规程第7条,84,3、各项安全措施的定期检测 接地装置、过电压保护、防雷装置应定期检查和测量接地电阻值，并符合规定要求。规程第44、33条4、安全标志的使用 必须设置安全标志的设备、场合，各项安全标志正确、齐全、醒目。规程第60、61、62条,85,5、安全用具的配备 各种安全用具的配备、保管、定期检测、使用符合规定。规程第46、47、48、49条,86,（八）其它要求,87,1、易燃易爆场所的电气安全规定 易燃易爆场所的电气装置应符合GB50052-1992爆炸和火灾危险环境电力装置设计规范的相关规定。GB50052-1992,88,2、电气设备的移装或拆除 电气设备、照明装置移装或拆除后，不准留有可能带电的线路。如果电线需要保留，应将电源切断，同时把线头用绝缘带包扎好。规程第25条,89,接下来介绍一下 接地保护装置的相关知识,90,接地制式 N中性点，中性线，工作零线。PE保护零线，保护线。PEN具有中性和保护线两种功能的接地线，又称保护中性线。TN-S系统：在整个系统中有分开的中性导体（N线）和保护导体（PE线）。（图1A）TN-C-S系统：系统中中性导体（N线）和保护导体（PE线）的功能前面一部分合在一根导体上，后面一部分各自分开。（图1B）TN-C系统：在整个系统中，中性导体（N线）和保护导体（PE线）的功能合在一根导体（PEN线）上。（图1C）,91,注：第一个字母T表示电源系统的一点直接接地；第二个字母N表示设备的外露导电部分与电源系统接地点（PE）直接电气连接；字母S表示中性导体（N线）和保护导体（PE线）是分开的；字母C表示中性导体（N线）和保护导体（PE线）的功能合在一根导体（PEN线）上。TT系统：电源系统有一点直接接地，设备外露导电部分的接地与电源系统的接地电气上无关的系统。（图2）,92,93,94,95,96,保护接地和保护接零的保护原理 安全用电知识第一节 人体触电的危害一、影响触电后果的因素 1、电流强度（电流越大，对人的伤害越大）感知电流1mA 摆脱电流10mA（手）致命电流50mA（触电时间超过1秒）因此，一般情况下，可以取30mA为安全电流。从安全电流、人体电阻可以推算出安全电压：30mA1700=51V,97,2、电流通过人体的持续时间 触电致死的生理现象是心室颤动。电流通过人体的持续时间越长，越容易引起心室颤动，触电的后果也越严重。3、电流通过人体的途径 电流通过人体的任何途径都可以致人死亡。电流通过心脏、中枢神经以及呼吸系统是最危险的。4、人体状况 人体电阻的大小（一般取1700）是影响触电后果的重要物理因素。人体电阻包括体内电阻（500）和皮肤电阻（有差异）。,98,5、作用于人体的电压 电压越高，电流越大，对人体的伤害越严重。6、电流的频率 工频（50Hz）电流对人体的伤害最严重，直流电流和高频电流对人体的伤害相对较轻。二、人体触电的方式 1、直接接触触电 a 单相触电：经计算，流过人体的电流大约为129mA，远大于安全电流30mA，足以危及触电者的生命。b 两相触电：两相触电要比单相触电严重得多，经计算，两相触电流过人体的电流大约为224mA。c 电弧伤害：因为弧隙是被游离的带电气态导体，被电弧“烧”着的人将同时遭受电击和电伤。,99,2、间接接触触电 a 人体接触了绝缘不良（漏电）的导体或设备。b 跨步电压触电。3、静电对人体的伤害（一般不至于有生命危险）4、雷电的危害（应防止人身体受雷击）第二节 防止人体触电的技术措施 电气安全防护技术是预防各类电气事故所采取的一系列最基本的安全防护技术措施。正确地采取这些措施是实现安全用电、预防各类电气事故发生最有效的手段。,100,一、绝缘 为了防止绝缘损坏造成事故，应当按照规定严格检查所有设备的绝缘性能（尤其对于电焊机、手持电动工具、移动电气装置应该定期检测并有记录）。二、屏护 采用栅栏、围墙、遮栏、保护网等屏护措施将带电体间隔起来，形成安全距离，可以有效地防止触电危险情况的发生。三、安全标志 在有触电危险的场所设置醒目的文字或图形标志，提示人们识别、警惕危险因素，防止触电事故的发生。,101,四、安全间距 为了防止人体、车辆或其他器具触及或过分接近带电体造成事故，在带电体与地面、其他设备以及其他带电体之间保持一定的安全距离。安全距离的大小取决于电压的高低、设备的类型、安装的方式等因素。五、安全电压 从保护人身安全的意义来说，可以称人体持续接触而不会使人直接致死或致残的电压为安全电压。设置安全电压是一项防止触电伤亡事故的重要技术措施。六、保护接地和接零 电气设备的接地（接零）是安全技术防护中最重要的、最基本的、最有效的措施，它对确保电工作业人员的人身安全和电气设备的安全运行起着非常重要的作用。接下来我们要着重讲一下“接地及接地保护”的问题。,102,保护接地和保护接零的保护原理 可以以电动机为代表来简单的分析：a 如果设备没有任何接地保护，电动机任何一相碰外壳时，人体一旦接触设备金属导电部分时就会“触电”（间接触电），触电电流将会通过人体流入大地。经计算，通过人体的电流为274mA，足以致人死亡。b 如果设备采取保护接地、而且电动机线路的熔断器或者空气断路器的保护值选择正确，电动机任何一相碰外壳时，接地短路电流能使熔断器或者空气断路器跳闸、迅速切断电源，起到保护作用。,103,c 如果设备采取保护接地，但是电动机线路的熔断器或者空气断路器的保护值选择不正确（一般是太大），接地短路电流不能熔断器或者空气断路器跳闸而迅速切断电源，电动机任何一相碰外壳时，人体一旦接触设备金属导电部分时，漏电电流流入大地的途径有两条：一条是通过保护接地流入大地（接地电阻4），另一条是通过人体流入大地（人体电阻800），由于保护接地的存在，使人体触电时的安全情况较无保护接地时大大改善，一般不足以致人死亡。,104,保护接地和保护接零的注意事项：a 380/220V电网的中性点必须在电源处直接接地。否则，如果有一相发生接地故障，会引起整个中性线电位升高至近似于220V的相电压，使全部接零的电气设备外壳都带相应的电压，这是很危险的。b 同一低压电网中，不允许一部分设备采用保护接地，而另一部分采用保护接零。,105,c 在零线的全长应重复接地，防止零线断裂使设备失去保护。d 零线上不得装熔断器或开关。e 零线应有足够的截面。f 保护接地线和零线外表面应与相线有明显的区别。保护接地排（PE排）应漆成黄绿相间色，零线排（N排）应漆成蓝色，零线（N线）应使用蓝色绝缘线，保护接地线和保护零线应使用黄绿相间绝缘线。应该避免混用！,106,接地装置 a 自然接地体：埋在地下的自来水管等、与大地有可靠连接的建筑物和构筑物的金属构架、自流井的插入金属管等。应该注意埋在地下的自来水管中间必须接触良好，不能有塑料等不导电的接头，还要注意绝对禁止利用煤气管道等易燃易爆的气体管道作为接地体使用！,107,b 人工接地体：人工接地体多采用钢管、角钢、扁钢、圆钢制成。这种接地体使用最广泛，一般垂直埋设，用50mm钢管或者50mm50mm5mm角钢，长度以2.5m为宜，两根以上，间隔35m，上端用扁钢焊接连接成整体。人工接地体的具体施工应由专业人员按照接地装置施工及验收规范 GB501692006 的要求来进行。,108,
