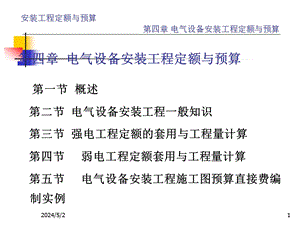

2024/5/2,1,第四章 电气设备安装工程定额与预算,第一节 概述 第二节 电气设备安装工程一般知识 第三节 强电工程定额的套用与工程量计算 第四节 弱电工程定额套用与工程量计算 第五节 电气设备安装工程施工图预算直接费编 制实例,2024/5/2,2,一、电气设备安装工程预算定额概述 适用范围：第二册电气设备安装工程（以下简称本定额）适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。本定额不包括以下内容：1.10kV以上及专业专用项目的电气设备安装。2.电气设备（如电动机等）配合机械设备进 行单体试运转和联合试运转工作。,第一节 概述,2024/5/2,3,本册定额与其他有关安装专业定额册的关系1.与第一册“机械设备定额”的分界(1)各种电梯的机械部分主要指：轿箱、配重、厅门、导向轨道、牵引电机、钢绳、滑轮、各种机械底座和支架等，执行第一册有关项目，电气设备安装主要指：线槽、配管配线、电缆敷设、电机检查接线、照明装置、风扇和控制信号装置的安装和调试，执行第二册有关项目。,2024/5/2,4,(2)起重运输设备的轨道、设备本体安装、各种金属加工机床等的安装执行第一册的有关项目；其中的电气盘箱、开关控制设备、配管配线、照明装置和电气调试执行本册有关项目。(3)电机安装执行第一册有关项目，电机检查接线执行本册有关项目。,2024/5/2,5,2.与第六册“工业管道定额”的分界 除锅炉本体和汽轮机本体管道外，凡是电站高、中、低压工业管道，厂区循环水管道安装以及烟、风、煤管道制作均应执行第六册相应项目。烟、风、煤管道制作及支吊架安装执行第六册工业管道安装工程相应项目。由制造厂随机、炉本体范围内供货的属于本体管道，之外由设计部门设计的管道另执行第六册工业管道安装工程有关项目。,2024/5/2,6,3.与第七册“消防及安全防范定额”的分界（1）.用于控制电路的按钮执行第二册，用于报警的按钮执行第七册；（2）.消防及安全防范工程中的电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等安装，均执行第二册相应项目。,2024/5/2,7,4.与第十册“自控仪表定额”的分界(1)自动化控制装置工程中的电气盘箱及其他电气设备安装执行本册有关项目；自动化控制装置的专用盘箱安装执行第十册估价表。(2)电视、电话安装暂按第十册第十章相关子目执行。,2024/5/2,8,例如：电气盘箱安装：“第二册”、“第十册”均编有电气盘箱安装项目，因盘内装的设备规格、容量、回路数以及自动化程度各不相同，因此，一律按其规定的适用范围执行，不得任意选用。蓄电池安装，使用估价表时，按专业划分，“电气工程”的蓄电池执行第二册，“自控仪表”的不间断电源执行第十册。,2024/5/2,9,二、定额的使用方法,本定额的工作内容除各章节已说明的工序外，还包括：施工准备，设备器材工器具的现场内搬运，开箱检查，安装，调整试验，收尾，清理，配合质量检验，工种间交叉配合、临时移动水、电源的停歇时间。,2024/5/2,10,三、使用定额应注意的问题,1.定额未计价材料的计算2.脚手架搭拆费（10kV以下架空线路除外）按人工费的4%计算，其中人工工资占25%。3.工程超高增加费（已考虑了超高因素的定额项目除外）：操作物高度离楼地面5m以上、20m以下的电气安装工程，按超高部分人工费的33%计算。,2024/5/2,11,4.高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）按表4-3计算（其中全部为人工工资）：注：为高层建筑供电的变电所和供水等动力工程，如装在高层建筑的底层或地下室的，均不计取高层建筑增加费。装在6层以上的变配电工程和动力工程则同样计取高层建筑增加费。,2024/5/2,12,5.安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。6.在有害人身健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。,2024/5/2,13,例题：,某高层建筑（20层），底层高6m，其余各层3.6m。已知该楼的电气设备安装工程总人工费为25000元，其中底层超高部分人工费2000元。试按系数计算有关费用。,2024/5/2,14,解：该工程底层超高，可以收取超高增加费；又为20层建筑，可以收取高层建筑增加费。同时，脚手架搭拆费不受作物高度限制均可收取。故该工程按系数计算的费用如下：,2024/5/2,15,（2）.高层建筑增加费：增加系数为8%，则,（3）.脚手架搭拆费：,2024/5/2,16,第二节 电气设备安装工程一般知识,一、电气设备安装工程系统组成1.电气照明系统 范围：电源引入 控制设备配电线路 照明灯（器）具2.防雷系统防雷装置（接闪器、引下线、接地装置）接地装置,2024/5/2,17,3.动力系统范围：电源引入各种控制设备配电管线路电机或用电设备接线接地、调试等4.弱电系统（1）.共用电视天线系统（2）.建筑电话系统（3）.广播音响系统,2024/5/2,18,二、常用电气材料和设备,1.管材与型钢2.电线：绝缘电线、裸导线3.电缆（1）.电力电缆（2）.控制电缆（3）.电缆头（中间头、终端头）,2024/5/2,19,4.配电箱5.照明灯具（1）.普通灯具（2）.装饰灯具（3）.荧光灯（4）.工厂灯及防水防尘灯（5）.工厂其他灯具,2024/5/2,20,6.变配电工程常用设备（1）.电力变压器（2）.互感器（3）.开关设备（4）.操动机构,2024/5/2,21,（5）.熔断器（6）.避雷器（7）.高压开关柜（8）.低压配电屏（柜）（9）.电容器柜（10）.电容器,2024/5/2,22,（11）.穿墙套管（12）.高压支持绝缘子,2024/5/2,23,三、电气施工图,1.电气施工图的组成（1）.基本图：施工图说明、主要设备材料表、电气系统图、电气平面图、控制原理图（2）.详图：大样图、标准图,2024/5/2,24,2.电气施工图的特点3.电气施工图的阅读方法（1）.读图顺序（2）.读图时必须综合考虑的其他问题,2024/5/2,25,第三节 强电工程定额的套用 与工程量计算,一、电气照明系统 电气照明工程一般是指由电源的进户装置到各照明用电器具及中间环节的配电装置、配电线路和开关控制设备的全部电器安装工程。,2024/5/2,26,本章讲述电气照明工程进户线横担安装、照明配电箱制作与安装、照明线路敷设、照明灯具及其控制开关的安装、以及安全变压器、插座、风扇、电铃等小型电器预算编制。,2024/5/2,27,学习目标：熟悉电气照明工程内容即进户装置、照明控制设备、室内配管配线、照明器具；掌握照明工程量计算要点、照明工程量计算程序及方法，以及进户装置安装、照明控制设备安装、室内配管配线、照明器具安装等的工程量计算及定额应用，达到准确编制电气照明工程施工图预算的目的。重点难点：本章的重点是工程量计算要点、照明工程量计算程序及方法，以及进户装置安装、照明控制设备安装、室内配管配线、照明器具安装等的工程量计算及定额应用。难点是室内配管配线工程量计算及定额应用。,2024/5/2,28,2024/5/2,29,（一）、进户装置 电源从室外低压配电线路接线入户的设施称为进户装置。电源进户方式有两种：低压架空进线和电缆埋地进线。低压架空线进户装置由进户线横担、绝缘子、引下线、进户线和进户管组成。进户线横担的安装方式有一端埋设和两端埋设两种，下图为进户线横担示意图。,2024/5/2,30,2024/5/2,31,2024/5/2,32,电缆埋地进线，在照明工程中只考虑低压电缆终端头的制作与安装，其引接电缆的安装计入外网工程。,2024/5/2,33,（二）、照明配电装置,照明配电装置有配电箱、配电盘、配电板等，其中最常用的是配电箱。照明配电箱是用户用电设备的供电和配电点，是控制室内电源的设施，有工厂定型生产的标准配电箱，有根据照明的不同要求做成非标准的。定型照明配电箱均用铁制，非标准照明配电箱可为铁制或木制。,2024/5/2,34,配电箱内设有保护、控制、计量配电装置。一般配电箱内设有熔断器、自动空气开关或刀型开关、电度表等。,2024/5/2,35,【一】线管配线,线管配线包括配管、配线两项工程内容。1、配管 配管工程是配管配线工程的重要组成部分。常用管材有钢管、防爆钢管、电线管、可挠金属管、金属软管、塑料管等。其中塑料管又包括硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管等。钢管具有较好的防潮、防火、防爆性能，硬塑料管具有较好的防潮和抗酸性能。配管的方式有明配和暗配两种方式。,2024/5/2,36,（1）明配 明配管通常用管卡子固定于砖、混凝土结构上或固定于钢结构支架及钢索上。管子明配施工方便，造价较低，但影响美观，故多用于工业厂房内。（2）暗配 暗配管是在土建施工时将管子预埋入墙壁、楼板或天棚内。暗配管施工复杂，造价较高，但使用年限长，不影响建筑美观，广泛应用于工业与民用建筑中。,2024/5/2,37,注意：配管工程中，还应注意管子弯曲的规定。为了便于施工穿线，线管应尽量沿最短线路敷设，并减少弯曲。当线管敷设长度超过有关规定时，应在线路中间装设分线盒或接线盒。相关规定在接线盒的工程量计算中讲述。,2024/5/2,38,2、管内穿线 配管工程完成后，进行线管内穿绝缘导线。线管内穿线总面积不能大于线管截面的40%。,2024/5/2,39,【二】其他配线工程,除线管配线外，配线方式还有夹板配线、绝缘子配线、槽板配线、线槽配线、塑料护套线明敷设、车间带型母线安装等。其中夹板配线有瓷夹配线和塑料夹板配线。绝缘子配线分鼓形绝缘子配线、针式绝缘子配线、蝶式绝缘子配线。多用于工业建筑中，用钢支架沿屋架、梁、柱、墙或跨屋架、梁、柱配线。钢支架一般为角钢。槽板配线分木槽板配线和塑料槽板配线两种。,2024/5/2,40,四、照明器具安装,照明器具包括各种灯具、控制开关及小型电器，如风扇、电铃等。1、灯具的分类 照明器具种类繁多，按电光源不同，有以下几种：（1）白炽灯 白炽灯价格便宜、安装方便、品种规格多，是使用最为普遍的一种灯具。,2024/5/2,41,（2）荧光灯 荧光灯的价格高于白炽灯，但长期运行其总的经济技术指标优于白炽灯，是普遍采用的一种灯具。（3）高压汞灯 广泛用于室外及工业厂房照明。（4）高压钠灯 其光效为高压汞灯的2倍，可在室外照明中取代高压汞灯。（5）金属卤化物灯 该灯具光效高、光色好、寿命长，可用于高照度、高显色性的场所。,2024/5/2,42,2、灯具的安装方式 灯具的安装有三类，即吊式、吸顶式、壁装式。其中吊式又有线吊式、链吊式、管吊式三种方式；吸顶式又有一般吸顶式、嵌入吸顶式两种方式。由下表可知各种安装方式的表示符号。,2024/5/2,43,2024/5/2,44,3、灯具的组成 灯具的组成以常见灯具为准叙述，如下图所示。图a所示为吊灯明装、暗装情况。由图可知，明装吊灯由圆木台、吊线盒灯线（花线）灯头（螺口 E，插口 C）、灯泡组成；暗装吊灯由灯头盒、塑料台、吊杆盘、吊杆（吊链，灯线）、灯头、灯泡组成。,2024/5/2,45,2024/5/2,46,图b所示为吸顶灯。由图可以看出，吸顶灯由木台、灯圈（灯架）、灯罩、灯头座、灯泡组成。图c所示为日光灯。图中3为木台、4为吊线盒（或吊链底座）、5为吊线（吊链、吊杆、灯线）、6为镇流器、7为启辉器、8为电容器、9为灯罩、10为灯管灯脚（固定和弹簧式）、11为灯管。,2024/5/2,47,第二讲 电气照明工程量计算及定额应用,一、电气照明工程量计算内容 电气照明工程量计算包括进户装置，照明配电装置，室内配管、配线工程，照明器具安装等四部分工程的工程量计算及定额套用。要求掌握工程量计算规则，能熟练地使用定额,2024/5/2,48,计算工程量时，为了正确计算，要注意以下计算要点。1、计算项目：计算照明工程量时应根据电气工程施工图，按单位估算表中的子目划分分别列项计算，计算出的工程量的单位应与单位估算表中规定的计量单位一致，以便于正确套用。2、计算方法：工程量计算必须按规定的计算规则计算。照明工程量根据该项,二、照明工程量计算要点,2024/5/2,49,工程电气设计施工的照明平面图、照明系统图以及设备材料表等进行计算。照明线路的工程量按施工图上标明的敷设方式和导线的型号规格，根据轴线尺寸结合比例尺量取进行计算。照明设备、用电器具的安装工程量，是根据施工图上标明的图例，文字符号分别统计出来的。为了准确计算照明线路工程量，不仅要熟悉照明的施工图，还应熟悉或查阅建,2024/5/2,50,筑施工图上的有关主要尺寸。因为一般电气施工图只有平面图，没有立面图，故需要根据建筑施工图的立面图和电气照明施工图的平面图配合计算。照明线路的工程量计算，一般先算干线，后算支线，按不同的敷设方式、不同型号和规格的导线分别进行计算。建筑照明进户线的工程量，原则上是从进户横担到配电箱的长度。对进户横担以外的线段不计入照明工程量中。,2024/5/2,51,除了施工图上所表示的分项工程外，还应计算施工图纸中没有表示出来，但施工中又必须进行的工程项目，以免漏项。如在遇到建筑物沉降缝时，暗配管工程应作接线箱过渡等。三、照明工程量计算程序及方法 1、照明工程量计算程序 计算程序是根据照明平面图和系统图，按进户线，总配电箱，向各照明分配电箱配线，经各照明分配电箱向灯具、用电器具的顺序逐项进行计算。,2024/5/2,52,1、定额内容 进户线横担安装定额见全国统一安装工程预算定额第二册电器设备安装工程第十章10kv 以下架空配电线路中相应子目。安装按埋设方式分一端埋设式和两端埋设式，每种埋设方式又以二线、四线、六线分别列项。定额中包括工作内容包括测位、划线、打眼、钻孔、安装横,四、进户线横担安装,2024/5/2,53,担、瓷瓶及防水弯头。其中横担、绝缘子、防水弯头、支撑铁件为未计价材料。2、工程量计算规则 进户线横担安装根据不同的埋设形式、线数及导线截面以“根”计。注意计算进户线横担后不再列项计算绝缘子等的安装，但也应注意不得漏算横担、绝缘子、防水弯头、支撑铁件等未计价材料。,2024/5/2,54,1、定额内容 照明配电箱（盘、板）安装定额见第二册第四章控制设备及低压电器相应子目。配电箱分成套配电箱和非成套配电箱。成套配电箱按安装方式不同分落地式和悬挂嵌入式两类，其中悬挂嵌入式以半周长分档列项。定额工作内容包,五、照明配电箱（盘、板）安装,2024/5/2,55,包括开箱、检查、安装、查校线、接地等。成套配电箱为未计价材料。非成套配电箱（盘、板）定额列出了铁制箱、木制配电箱制作、配电盘制作、安装，计量单位分别为“100kg”“套”、“块”。2、工程量计算规则（1）成套配电箱：配电箱按安装方式不同，悬挂嵌入式配电箱以半周长分档，均以“台”计量，套用相应定额。应,2024/5/2,56,注意：不得漏算成套配电箱的未计价材料价值。安装配电箱需做槽钢、角钢基座时，其制作安装均以“m”计量，其长度L=2A+2B，如下图所示。需做支架安装于墙、柱子上时，应计算支架制作安装，以“100kg”计量，套用相应铁构件制作安装定额。角钢、槽钢及制作支架的钢材等主要材料为未计价材。,2024/5/2,57,2024/5/2,58,进出配电箱的线头需焊（压）接线端子时，以“个”计。（2）非成套配电箱（盘、板）箱、盘、板体制作：箱制作为铁质时以“100kg”计量；木质配电箱制作以半周长分档以“套”计量；配电板制作区别材质不同以“m2”计，配电板安装，区分板体半周长不同以“块”计。箱、盘、板内电气元件安装：根据施工图纸箱、盘、板设计系统图进行计算。,2024/5/2,59,如电度表（Wh）、各种开关（HK，HD，HH，DZ，DW，HZ等）、继电器、接触器、熔断器、插座、端子板、端子板外接线、接线端子等安装，查用第二册第四章相应子目。配电箱、盘、板内配线：盘柜配线分不同规格以“m”计量，其长度L=（盘、柜半周长+预留长度）出线回路数。查用第二册第四章相应子目。盘、箱、柜的外部进出线预留长度为配电箱（盘、板）的半周长。,2024/5/2,60,配电箱预算列项,1、成套配电箱：（1）成套配电箱安装；（2）成套配电箱价值。2、非成套配电箱：（1）配电箱制作（区分铁质、木制）；（2）配电板制作；（3）配电板安装；（4）配电板上电器元件安装；（5）盘内配线；（6）配电箱安装（同成套配电箱安装）。,2024/5/2,61,六、室内线路工程,（一）定额内容 1、配管配线：配管线路安装预算由两部分组成，管路敷设即配管和管内穿线即配线。（1）配管 配管项目列于定额第二册第十二章，是根据管子的材质、敷设方式、敷设部位分别列项。线管的材质在本章第一讲中已做介绍。,2024/5/2,62,定额工作内容包括测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接管、接地、刷漆等。定额中各种线管均为未计价材料，应另行计算。配管所用的钢结构支架制作、钢索架设及动力配管混凝土地面刨沟等，均需另外套用相应的定额计入预算中。配管工程未包括接线箱、盒及支架的制作、安装，其制作安装按铁件相应定额执行。,2024/5/2,63,（2）管内穿线 管内穿线预算定额是根据线芯材质及导线截面不同分别列项。定额的工作内 容为穿引线、扫管、涂滑石粉、穿线、编号、接焊包头。绝缘导线为未计价材料，应另计。2、夹板配线 定额分瓷夹板配线和塑料夹板配线分别敷设于木结构或砖、混凝土结构上，每类定额又根据线数、导线截面大小分别列项。定额的工作内容包括：测位、划,2024/5/2,64,线、打眼、下过墙管、固定线夹、配线、焊接包头等。瓷夹板、塑料圆形线夹为计价材料。绝缘导线为未计价材料。3、槽板配线 根据槽板材质不同，预算定额分木槽板配线和塑料槽板配线两类。木槽板配线、塑料槽板配线又按照槽板安装于木结构上或安装于砖、混凝土结构上分别列项，每类定额再根据导线线数和导线,2024/5/2,65,截面大小不同分别定额子目。定额的工作内容包括测位、划线、打眼，下过墙管，断料、作角弯、装盒子、配线、接焊包头，在砖、混凝土结构上安装时还应包括埋螺钉工作。绝缘导线和木槽板、塑料槽板为未计价材料。4、塑料护套线明敷 根据塑料护套线明敷方式与敷设处所不同，有沿木结构明敷、沿砖、混凝土结构明敷及沿钢索明敷等三类预算定额。,2024/5/2,66,（1）塑料护套线沿木结构明敷和沿砖、混凝土结构明敷 定额中塑料护套线沿木结构明敷和沿砖、混凝土结构明敷均按导线的芯数(二芯或三芯)和导线截面积的不同分别列项。定额的工作内容包括测位、划线、打眼、埋螺栓、下过墙管、上卡子、装盒子、配线、接焊包头。塑料护套线为未计价材料。（2）塑料护套线沿钢索明敷,2024/5/2,67,塑料护套线沿钢索明敷的配线定额项目的基本内容及未计价材料等与沿木结构 明敷和砖、混凝土结构明敷设并无差异，但沿钢索敷设导线必须架设钢索，及其拉紧装置的制作与安装，所以在一般情况下，塑料护套线沿钢索敷设工程预算中应包括沿钢索配线、钢索架设和钢索拉紧装置的制作和安装三项费用。钢索架设 钢索架设见定额第二册第十二章。预算,2024/5/2,68,定额按钢索用材分有圆钢和钢丝绳两类，再按照钢索的直径划分子目。钢索为未计价材料，应另行计入。钢索拉紧装置制作安装 钢索拉紧装置制作安装见第二册第十二章钢索拉紧装置制作安装定额配合钢索架设定额使用，按钢索拉紧所用花蓝螺栓的直径来划分子目。5、线槽配线 线槽配线定额根据导线截面不同分别列项，其中绝缘导线为未计价材料。,2024/5/2,69,6、绝缘子配线 绝缘子配线的预算定额是根据绝缘子的种类、配线场所以及导线的截面面积不同划分子目。定额中未包括绝缘导线材料费以及钢支架制作、钢索架设及拉紧装置制作安装。应按照有关定额项目另行计算。7、接线盒安装 接线盒安装的预算定额是按安装方式即明装或暗装、接线盒的类型即普通,2024/5/2,70,型或防爆型以及安装部位不同分别列项。8、其它 室内线路除上述几种结构外，尚有车间带形母线，通常用于各类工业生产厂房；插接式母线，多用于机械加工车间，而不用于照明工程。,2024/5/2,71,（二）工程量计算,1、配管工程量计算 计算规则 各种配管工程量以管材质、敷设方式和规格不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。工程量计算方法：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的,2024/5/2,72,组成特点分片划块计算，然后汇总。千万不要“跳算”，防止混乱，影响工程量计算的正确性。现以下图为例讲述其计算方法。图中，QA表明沿墙暗敷设（新符号为WC），QM表明沿墙明敷设（新符号为WE）。n1、n2分别表示两个回路。,2024/5/2,73,B,C,1,2,3,A,2024/5/2,74,（1）水平方向敷设的线管，以施工平面布置图的线管走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算。当线管沿墙暗敷时（WC），按相关墙轴线尺寸计算该配管长度。如n1回路，沿B-C，1-3等轴线长度计算工程量，其工程量为（3.3+0.6）2B-C轴间配管长度+3.61-2轴间配管长度+3.622-3轴间配管长度+,2024/5/2,75,（3.3+0.6）2引向插座配管长度+3.32引向灯具配管长度=10.95m 当线管沿墙明敷时（WE），按相关墙面净空长度尺寸计算线管长度。如n2回路，沿B-A，1-2等墙面净空长度计量，其工程量为（3.3+0.60.24）2C-A轴间配管长度+3.61-2轴间配管长度+（3.3+0.60.24）2引向灯具=7.26m,2024/5/2,76,（2）垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。无论配管是明敷或暗敷均按图9-7计算线管长度。一般情况下，拉线开关距顶棚200-300mm；跷板开关、插座底距地面距离为1300mm，配电箱底部距地面距离为1500mm。在此要注意从设计图纸或安装规范中查找有关数据。,2024/5/2,77,1,2,3,4,5,2024/5/2,78,从上图可知，拉线开关1配管长度为200300mm，开关2配管长度为（H-h1），插座3的配管长度为（H-h2），配电箱4的配管长度为（H-h3），配电柜5的配管长度为（H-h4）。当埋地配管时（FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开头配管时，按埋的深度和引向墙、柱的高度进行计算。,2024/5/2,79,2024/5/2,80,2024/5/2,81,若电源架空引入，穿管进入配电箱（AP），再进入设备，又连开关（AK），再连照明箱（AL）。水平方向配管长度为L1+L2+L3+L4，均算至各中心处。垂直方向配管长度为（h1+h）电源引下线管长度+（h+设备基础高+150200mm）引向设备线管长度+（h+h2）引向刀开关线管长度+（h+h3）引向配电箱线管长度。配管安装用定额第二册第十二章相应子目。,2024/5/2,82,配管工程中的其他规定（1）在钢索上配管时，除计算钢索配管外，还要计算钢索架设和钢索拉紧装置制作与安装两项。钢索架设工程量，应区分圆钢、钢索（直径6mm、9mm）按图示墙（柱）内缘距离，以”延长米”为计量单位计算，不扣除拉紧装置所占长度。钢索拉紧装置制作安装工程量，应区别花蓝螺栓直径（12、16、18）以“套”为计量单位计算。,2024/5/2,83,（2）当动力配管发生刨混凝土地面沟时，应区别管子直径，以“m”为计量单位计算，套相应定额。（3）在吊顶内配管敷设时，按相应管材套用明配线管定额。（4）电线管、钢管明配、暗配均包括刷防锈漆，若图纸设计要求作特殊防腐处理时，按第十一册刷油、防腐蚀、绝热工程定额规定计算防腐处理工程量并套用相应定额。,2024/5/2,84,（5）配管工程不包括支架制作与安装，支架制作安装另列项计算。2、配管接线箱、接线盒安装工程量计算 明配线管和暗配线管，均发生接线盒（分线盒）或接线箱安装，或开关盒、灯头盒及插座盒安装。接线箱安装工程量，应区别安装形式（明装、暗装）、接线箱半周长，以“个”为计量单位计算。接线盒安装工程量，应,2024/5/2,85,区别安装形式（明装、暗装、钢索上安装）以及接线盒类型，以“个”为计量单位计算。（1）接线盒一般产生在管线分支处，如图9-10（a）、（b）所示，按此示意图位置计算接线盒数量。（2）线管敷设超过下列长度时，中间应加接线盒。管长45m，且无弯曲；管长30m，有一个弯曲；管长20m，有2个弯曲；管长12m，有3个弯曲。,2024/5/2,86,2024/5/2,87,3、配管内穿线工程量计算（1）管内穿线 管内穿线工程量计算应区分线路性质（照明线路和动力线路）、导线材质（铝芯线、铜芯线和多芯软线）、导线截面，按单线“延长米”为计量单位计算。线路分支接头线的长度以综合考虑在定额中，不得另行计算。,2024/5/2,88,灯具、明暗开关、插座、按钮等的预留线，以分别综合在定额内，不另行计算。照明线路中的导线截面大于或等于6mm2时，按动力线路管内穿线相应子目执行。管内穿线长度可按下式计算：管内穿线长度=（配管长度+导线预留长度）同截面导线根数,2024/5/2,89,但导线进入开关、柜、箱、设备预留长度，分别计入相应的工程量。见表9-2及图9-11所示。,AP,设备,AK,AL,L1,L4,L3,L2,h1,150200,h2,h3,地面,h,A+B,0.3m,1m,A+B,1.5m,2024/5/2,90,2024/5/2,91,（2）导线与设备相连需焊（压）接头端子时，按“个”计量，套用相应定额。4、其他配线工程量计算 配线工程用第二册第十二章定额（1）线夹配线工程量，应区别线夹材质（塑料线夹或瓷质线夹）、线式（两线式或三线式）、敷设位置（在木结构、砖结构或混凝土结构上）以及导线规格，以“线路延长米”为计量单位计算。,2024/5/2,92,（2）绝缘子配线工程量，应区分鼓形绝缘子（瓷柱）、针式绝缘子和蝶式绝缘子配线以及绝缘子配线位置、导线截面积，以单线“延长米”计量。绝缘子配线沿墙、柱、屋架或跨屋架、跨柱敷设。需要支架时，按施工图规定或标准图计算支架质量以100kg计量，并列项计算支架制作。当绝缘子配线跨越需要拉紧装置时，按“套”计算,2024/5/2,93,制作安装套用第二册第十二章相应子目。（3）槽板配线工程量，区分槽板的材质（木槽板或塑料槽板）、导线截面、线式（两线式或三线式）以及配线位置（敷设在木结构、砖结构或混凝土结构上）以“线路延长米”计量。（4）塑料护套线配线，不论圆型、扁型、轨型护套线，以芯数（二芯或三,2024/5/2,94,芯）、导线截面大小及敷设位置（敷设于木结构、砖混凝土结构上或沿钢索敷设）区别，按“单根线路延长米”计量。塑料护套线沿钢索敷设时，需另列项计算钢索架设及钢索拉紧装置两项。（5）线槽配线工程量。线槽内配线以导线规格分档，以单线“延长米”计量。线槽需要支架时，要列支架制作与安装项目另行计算。,2024/5/2,95,图9-12为某工程电气照明平面图，三相四线制。该建筑物层高3.44米，成套配电箱M1规格500300，距地高度1.5m，线管为PVC管VG15，暗敷设，开关距地1.5m。试计算回路、配电箱、配管配线工程量。,例题,2024/5/2,96,1,2,3,4,2024/5/2,97,2024/5/2,98,解：1、成套配电箱安装 一套 2、PVC管VG15：（3.44-1.5-0.5）配电箱引出、埋墙敷设两根线+2.7 2.7+1.5 1.5轴至轴两根线+（32）轴至轴穿三根导线+（32）轴至轴穿四根导线+2.7轴至轴三根+1.125至吊扇两根+1.125吊扇至灯具两根+1.125灯具至A轴两根+,2024/5/2,99,32去花灯及壁灯两根+（3.44-1.8）2壁灯垂直方向两根+（3.44-1.5）4至吊扇、灯具、壁灯开关两根=30.65m 3、BV2.5导线 对照管段计算式子，按管段长穿线根数计算。（3.44-1.50.5）2+2.7 2.7+1.5 1.5 2+（32）3+（32）4+（2.73）+（1.1254）+（1.1253）+（1.1252）+322+,2024/5/2,100,3.44-1.8）22+(3.44-1.5)42=66.49m 4、开关盒等：开关盒4个（3个灯具开关各一个开关盒，吊扇调速开关暗装一个），灯头盒7个（6个灯具、1个吊扇处各安装一个），接线盒4个（导线分支处）。,2024/5/2,101,七、照明器具安装 工程量计算及定额套用,照明器具安装包括灯具安装、照明用开关、按钮、安全变压器、插座、电铃和风扇及盘管风机开关等安装，其中以灯具安装为重点，是本讲学习的重点。照明器具安装分两部分内容，即定额内容和工程量计算，下面分别讲述。,2024/5/2,102,（一）定额内容 电气照明器具安装的预算定额见第二册第十三章。照明灯具种类繁多，根据它们的用途及发光方法，将其安装预算定额分为七大类，即：普通灯具安装定额、装饰灯具安装定额，荧光灯具安装定额、工厂灯及防水防尘灯安装定额、工厂其它灯具安装定额、医院灯具安装定额、艺术花灯安装定额和路灯安装定额。在各大类灯具中，再按照各种灯具的安装特点将其基,2024/5/2,103,本相同的灯具划归为同一小类，以小类为定额立项。在应用预算定额时，如已明确某一灯具的类属，便可很容易地选用正确定额。此外，照明用开关、按钮、安全变压器、插座、电铃和风扇及盘管风机开关、请勿打扰灯、须刨插座、钥匙取电器安装等的安装预算定额也划归照明器具中。,2024/5/2,104,圆形吸顶灯,方形吸顶灯,吸顶格珊灯,双管荧光灯,单管荧光灯,灯管、灯泡,2024/5/2,105,壁灯,工厂灯,投光灯,吊灯（花灯）,防水防尘灯,路灯,2024/5/2,106,以下对七大类照明灯具及其它几种电器具的安装定额分别予以介绍：1普通灯具安装 普通灯具安装的预算定额按吸顶灯具和其它普通灯具分类立项。(1)吸顶灯具安装 吸顶灯具安装的预算定额根据灯罩取形，划分为圆球形、半圆球形及方形三种，圆球形、半圆球形按灯罩直径的大小划分子目，方形 吸顶灯具定额按灯,2024/5/2,107,罩形式划分子目。其工作内容包括测位、划线、打眼、埋螺栓、上木台、灯具安装、接线、接焊包头等项工作。注意：扁圆罩吸顶灯、平圆形吸顶灯使用半圆球吸顶灯定额项目。(2)其它普通灯具安装 其它普通灯具安装的预算定额根据灯的用途及安装方式分项，分为软线吊灯、吊链灯、防水吊灯、般弯脖灯、般壁灯、防水灯头、节能座灯,2024/5/2,108,灯头、座灯头等项目。定额内容包括测位、划线、打眼、埋螺栓、上木台、支架安装、灯具组装、上绝缘子、上保险器、吊链加工、接线、接焊包头等工作。注意：软线吊灯是指用软线垂吊的独立的材质为玻璃的、塑料的、搪瓷的，形状如碗、伞、平盘灯罩组成的各式软线吊灯；吊链灯是指用吊链作辅助悬吊材料，材质为玻璃的、塑料罩的各式吊链灯。,2024/5/2,109,2、装饰灯具安装,装饰灯具定额共列9类灯具，分21项，184个子目，为了减少因产品规格、型号不统一而发生争议，定额采用灯具彩色图片（全国统一安装定额第二册附录二）与子目对照方法编制，以便认定，给定额使用带来极大方便。九类灯具分别是：吊式艺术装饰灯具：按蜡烛灯（图片1、2、3、4）；挂片灯（图片5、6、,2024/5/2,110,7、8、9、10）；串珠（串棒、串穗）灯（图片1132）；吊杆式组合灯（图片3339）；玻璃罩灯（图片4045）等。吸顶式艺术装饰灯具：串珠（串棒、串穗）灯（圆形）（图片4673）；挂片（挂碗、挂吊碟）灯（圆形）（图片7484）；串珠（串棒、串穗）灯（矩形）（图片85105）；挂片（挂碗、挂吊碟）灯（矩形）（图片106114）；玻璃罩灯（图片115120）等形式。,2024/5/2,111,荧光艺术装饰灯具：组合荧光灯光带（吊杆式、吸顶式、嵌入式）（图片121129）；内藏组合式灯（定额分方形、日形、田字、六边、锥形、双管组合及圆管光带）（图片130140）；发光棚安装和其他（立体广告灯箱、荧光灯光沿）（图片141146）等形式。几何形式组合艺术装饰灯具（图片147170）。,2024/5/2,112,标志、诱导装饰灯具（图片171174）。水下艺术装饰灯具（图片175177）。点光源艺术装饰灯具（图片178187）。草坪灯具（图片188191）。歌舞厅灯具（图片192215）。工作内容包括：开箱清点，测位划线，打眼埋螺栓，支架制作，安装，灯具拼装固定，挂装饰部件，焊接线包头等。成套灯具为未计价材料。,2024/5/2,113,3荧光灯具安装 荧光灯具安装的预算定额按组装型和成套型分项。定额中的整套灯具均为未计价材料。下面分别介绍其预算定额。（1）成套型荧光灯具安装 成套型荧光灯具安装的预算定额区分吊链式、吊管式、吸顶式，按灯管数目（单、双、三管）划分定额项目。定额内容包括测位、划线、打眼、埋螺栓；上木台，吊链、吊管加工、灯具安装、接线、接焊包头等。,2024/5/2,114,（2）组装型荧光灯具安装 组装型荧光灯具安装的预算定额按灯管数（单、双、三管）、吊链式、吊管式、吸顶式、嵌入式分项。定额的工作内容与成套型荧光灯具安装的工作内容基本相同，只是灯具需要组装。吊管式荧光灯具的电线管、法兰座按灯具带有考虑。如荧光灯具配有电容器时，应另加套电容器的安装定额。,2024/5/2,115,（2）组装型荧光灯具安装 组装型荧光灯具安装的预算定额按灯管数（单、双、三管）、吊链式、吊管式、吸顶式、嵌入式分项。定额的工作内容与成套型荧光灯具安装的工作内容基本相同，只是灯具需要组装。吊管式荧光灯具的电线管、法兰座按灯具带有考虑。如荧光灯具配有电容器时，应另加套电容器的安装定额。,2024/5/2,116,4工厂灯及防水防尘灯安装 工厂灯预算定额按吊管式、吊链式、吸顶式、弯杆式与悬挂式分别立项。防水防尘灯也按安装型式即直杆式、弯杆式与吸顶式分别列项。定额包括测位、划线、打眼，埋螺栓、上木台、吊管加工、灯具安装、接线、接焊包头等工作内容。5工厂其它灯具安装 工厂其它灯具安装的预算定额包括：防潮灯、腰形仓顶灯、碘钨灯、管形氙,2024/5/2,117,气灯、投光灯、烟囱水塔独立式塔架标志灯，密闭灯具包括安全灯、防爆灯、高压水银防爆灯、防爆荧光灯等。定额内容包括测位、划线、打眼、上底台、支架安装、灯具安装、接线、接焊包头等。定额中不包括支架制作，成套灯具为未计价材料，应另行计算。对于管形氙气灯安装，定额中不包括接触器、按钮、绝缘子安装及管线敷设，应另行计算。,2024/5/2,118,此外，对于高压水银灯的外附镇流器安装，应另行套用镇流器安装定额子目。6、医院灯具安装 医院灯具安装的预算定额有病房指示灯、病房暗脚灯、紫外线杀菌灯及无影灯(吊管灯)等四项。定额包括测位、划线、打眼、埋螺栓、灯具安装、接线、接焊包头等项工作内容。安装用的地脚螺栓按已预埋考虑，成套灯具为未计价材料。,2024/5/2,119,7、路灯安装 路灯安装的预算定额分为大马路弯灯安装和庭院路灯安装。前者按弯灯臂长分项，后者按三火以下柱灯和七火以下柱灯分项。定额的工作内容包括测位、划线、支架安装、灯具组装、接线。不包括支架制作及导线架设。成套灯具为未计价材料。8、照明开关、插座、小型电器安装(1)开关及按钮安装,2024/5/2,120,接线盒,单联开关,三联开关,二+三插座,调速开关,防水插座,2024/5/2,121,照明开关安装预算定额分为拉线开关安装、扳把开关明装、单控及双控板式暗开
