高压电气设备定额套用及计量.ppt

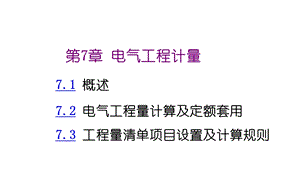

第7章 电气工程计量,7.1 概述,7.2 电气工程量计算及定额套用,7.3 工程量清单项目设置及计算规则,第7章 电气工程计量,7.1 概述,包括 10kV 以下的变配电设备、控制设备、低压电器等安装，电机检查接线及调试，防雷及接地装置，10kV以下的配电线路架设、动力及照明的配管配线、电缆敷设、照明器具安装等工程。,指对变压器、高低压配电装置的安装，架空及配电线路的敷设，控制设备、低压电器及照明电器的安装，防雷及接地装置的安装和电气调整试验等工程的计量。,7.1.1 本章电气工程计量范围,本章主要学习建筑电气安装工程计量方法。根据全国统一安装工程预算定额和工程量清单计价规范附录C的划分，电气工程分为以下五个专业部分：,电气设备安装工程,消防及安全防范设备安装工程,自动化控制仪表安装工程,建筑智能化系统设备安装,通讯设备及线路安装,其中电气设备安装工程是本章学习的主要内容。,建筑电气工程,7.1.2 电气设备安装工程与其他电气工程的划分,电气设备安装及架空线路安装的电压等级为10kV及以下的专业工程，主要使用第二册电气设备安装工程预算定额或清单计价规范附录C.2计价。,电动机、发电机安装属机械设备安装工程，应执行第一册定额或附录C.1相应项目；电机检查接线、电动机调试属电气设备安装工程，应执行第二册定额或附录C.2相应项目。,电梯是机电一体化设备，电梯安装属机械设备，应执行第一册定额或附录C.1有关项目。电梯的电气设备和控制安装是本章的内容。,起重运输设备的轨道、设备本体安装、各种金属加工机床的安装属机械设备安装工程，应执行第一册定额或附录C.1的有关项目。与之配套安装的各种电气盘箱、开关控制设备、照明装置、管线敷设及电气调试属本章工程，执行第二册定额或附录C.2相应项目。,锅炉成套附属机械设备安装、设备本身附带的电动机，属锅炉设备安装专业，应执行第三册安装预算定额或附录C.3的有关项目。电动机检查接线、电动机干燥、压(焊)接线端子、电动机调试应执行第二册定额或附录C.2相应项目。,各种仪表的安装及带电讯号的阀门、水流指示器、压力开关、驱动装置及泄漏报警开关的接线、校线等属自动化控制仪表安装工程，执行第十册定额或附录C.10相应项目；控制电缆敷设、电气配管、支架制作安装、桥架安装、接地系统等均属本章工程，执行第二册定额或附录C.2相应项目。,火灾自动报警设备安装、安全防范设备安装、消防系统调试属消防及安全防范设备安装工程，应执行第七册相应定额或附录C.2相应项目。电缆敷设、桥架安装、配管配线、接线盒安装、动力控制设备、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等安装，均属本章工程，执行第二册定额或附录C.2相应项目。,自动化控制装置工程中用的电气箱、盘及其他电气设备元件安装属电气设备安装工程，执行第二册定额或附录C.2相应项目；自动化控制装置的专用盘、箱、柜、操作台安装属自动化控制仪表安装工程，执行第十册定额或附录C.10相应项目。,在全国统一安装工程预算定额中，电气设备安装工程、消防及安全防范设备安装工程定额是电气工程使用的主要定额；自动化控制仪表安装工程定额，也是电气工程使用的定额之一；建筑智能化系统设备安装、通讯设备及线路安装定额是电气弱电工程使用的定额。,7.2 电气工程量计算及定额套用,7.2.1 变配电设备安装,7.2.2 配电装置安装,7.2.3 母线及绝缘子安装,7.2.4 电缆敷设,7.2.5 防雷及接地装置,7.2.6 配管配线工程,7.2.7 照明器具,7.2.8 电气调整试验及电机检查接线,变电所系统图及立面图,工作内容及顺序：开箱检查、本体就位、器身检查、套管、油枕及散热器清洗、油柱试验、风扇油泵电机解体检查接线、附件安装、垫铁止轮器制作安装、补充注油及安装后整体密封试验、接地、补漆、配合电气试验。,变压器安装：以“台”为单位计量，按不同型号（油浸电力、干式、消弧线圈）和不同容量的变 压器分别套用全统安装工程预算定额，其编号：2-12-22。,7.2.1 变配电设备安装,油侵式变压器,低压母线桥,变压器,变压器油枕,变压器安装,工作内容及顺序：准备、干燥及维护、检查、记录整理、清扫、收尾及注油。,变压器干燥：以“台”为单位计量。不分型号，按变压器容量的不同分别套用全统安装工程预 算定额，其编号：2-232-29子目。,变压器通过试验，判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才能计取此项费用（编制施工图预算时可列此项费用，工程结算时根据实际情况再作处理）。,注：消弧线圈的干燥，按同容量的电力变压器干燥定额执行，以“台”为单位计量。,变压器油过滤：不论过滤的次数，直到过滤合 格为止，以“t”为单位计量,套用全统安装工程 预算定额，其编号为：2-30子目（定额按变压 器油重的1.8计入损耗）。,工作内容及顺序：过滤前的准备及过滤后的清理、油过滤、取油样、配合试验。,计算方法：变压器安装定额不包括绝缘油过滤，需要过滤时，可按制造厂提供的油量计算。油断路器和其他充油设备的绝缘油过滤可按制造厂规定的油量计算。,变压器基础型钢制安：按设计图示基础型钢敷 设的长度，以“m”为单位计量。区别型钢的种 类，套用全统安装工程预算定额，其编号为：2-356357子目。（定额中包含了刷油）,型钢主材费：,型钢主材费=设计图示量（1+损耗率）型钢主材单价,工作内容及顺序：平直、钻孔、安装、接地、刷油。,注：基础型钢为主要材料。,变压器网门及铁钩件制安：按设计图示网门及铁 钩件的用量，以“”为单位计量，分一般和轻型 套用全统安装工程预算定额，其编号为：2-358，2-360制作子目，2-359，2-361安装子 目。（定额中包含了刷油）,工作内容及顺序：制作、平直、下料、钻孔、组对、焊接、刷油（喷漆）、安装、补刷油。,主材费=设计图示量（1+损耗率）相应主材单价,主要材料：铁钩件制作所用钢材，网门，保护网 框架所用钢材，门锁、把手。,多于一个断路器的按相应电压等级送配电设备系统调试的相应定额另行计算。,干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。,工作内容及顺序：变压器、互感器、断路器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。,变压器系统调试：以“系统”为单位计量，每台 变压器为一个系统进行调试，按每个电压侧有 一台断路器为准，分不同容量套用全统安装工 程预算定额，其编号为：2-843848子目。,断路器、电流及电压互感器、油浸电抗器、电 力电容器及电容器柜的安装：以施工图所示按“台（个）”为计量单位。断路器、互感器按 其额定电流量和电压量，分别套用全统安装工 程预算定额，其编号：2-312-44，2-532-57 子目。油浸电抗器按其电容量套用全统安装工 程预算定额，其编号：2-652-68子目，电容 器按其结构不同分别套用全统安装工程预算定 额，其编号：2-772-91子目。,7.2.2 配电装置安装,工作内容及顺序：开箱、解体检查、组合、安装及调整、传动装置安装调整、动作检查、消弧室干燥、注油、接地。,隔离开关、负荷开关、熔断器、避雷器、干式电 抗器的安装：以施工图所示按“组”为计量单 位，每组按三相计算。隔离开关、负荷开关的安 装分别以安装方式及开关的额定电流量套用全统 安装工程预算定额，其编号为：2-4552子目。熔断器、避雷器安装套用全统安装工程预算定 额，其编号为：2-5860子目。干式电抗器的安 装按每组的重量分别套用全统安装工程预算定 额，其编号为：2-6164子目。,工作内容及顺序：开箱、检查、安装固定、调整、拉杆配制和安装、操作机构连锁装置和信号装置接头检查、安装、接地。,上述断路器、电流及电压互感器、油浸电抗器、电力电容器及电容器柜、隔离开关、负荷开关、熔断器、避雷器、干式电抗器均为高压配电设备，应分别计入设备购置费。,高压成套配电柜安装：按单、双母线柜和不同装置（断路器、互感器、电容器、母线桥）的 成套柜，以“台”为单位计量，分别套用全统 安装工程预算定额，其编号为：2-922-98。,断路器柜,高压开关柜,工作内容及顺序：开箱、检查、安装固定、放注油、导电接触面的检查调整、附件的拆装、接地。,箱式变电站安装：按带不带高压开关柜和变压 器容量划分定额子目，以“台”为单位计量，分别套用全统安装工程预算定额，其编号为：2-992-106子目。,工作内容及顺序：开箱、检查、安装固定、接线、接地。,高压成套配电柜、箱式变电站为设备，应计入设备购置费。,箱式变压器,SC9-350/100,手车式高压开关柜,控制设备及低压电器(盘、柜、屏、箱）安装：均以“台”为计量单位，分别套用全统安装工程 预算定额，其编号为：2-2362-266子目。,工作内容及顺序：开箱、检查、安装固定、电器、表计及及继电器等附件的拆装、送交试验、盘内整理及一次校线、接线、接地。,设备：控制屏、继电信号屏、模拟屏、配电及电源屏、硅整流柜、可控硅柜、直流屏及其他电气屏、控制台等。,主要材料：控制箱、成套配电箱等。,PGL低压配电屏,PGL配电屏,低座槽钢,电缆支架,电缆沟,基础底版,明装示意图,暗装示意图,配电箱,一般符号箱,动力照明配电箱,AL,A,配电屏箱,配电台箱,配电箱箱,配电柜箱,侧视图,立面图,平面图,基础槽钢、角钢的制作安装：以上设备安装均末 包括基础槽钢、角钢的制作安装，其工程量应以“m”为计量单位，套用全统安装工程预算定额，其编号为：2-3562-357子目。,工作内容及顺序：平直、下料、钻孔、安装、接地、油漆。,主要材料：槽钢、角钢。,L=2A+2B,铁构件制安及箱盒制作：均按施工图设计尺寸，以成品重量“kg”为计量单位计算，套用全统安装 工程预算定额，其编号为：2-3582-362子目。,主要材料：构件制作的钢材、网门、框架钢材、门锁、把手等,网门、保护网制作安装：按网门或保护网设计图 示的外围尺寸，以“m2”为计量单位。套用全统安 装工程预算定额，其编号为：2-3632-364(喷漆)。,配电箱、板制作安装：按配电箱或配电板设计图 示的周长，以“套、m2、块”为计量单位，套用全 统安装工程预算定额，其编号为：2-365 2-378。,盘柜屏母线配线：盘柜屏小母线安装以“m”为计 量单位计算，套用全统安装工程预算定额，其编 号为：2-311子目。,工程量长度计算式：,小母线材料重量计算式：,盘柜配线：分配线导线面积的不同规格，以“m”为计量单位计算，套用全统安装工程预算定额，其编号为：2-317 2-323子目。,小母线总长,小母线根数,盘宽,小母线预留长度,工程量计算式：,盘、箱、拒的外部进出线预留长度 m/根,主要材料：导线、接线端子。,焊(压)接线端子：按图示以“个”为计量单位，分 导线截面的不同套用全统安装工程预算定额，其 编号为：2-337351子目。,控制开关及电器、按钮安装：控制开关、熔断 器、按钮安装，以“个”为计量单位计算，按型号 和容量分档，套用全统安装工程预算定额，其编 号为：2-267282，2-2992-303子目。,工作内容及顺序：开箱检查、安装接线、接地。,主要材料：刀开关、铁壳开关、漏电开关、熔断器、按钮、电铃、接线端子。,端子板外部接线：按设备盘、箱、柜、台的外部 接线图计算，以“个头”为计量单位计算，按安装 形式和规格套用全统安装工程预算定额，其编号 为：2-324330子目。,说明：,高压设备安装定额内均不包括绝缘台的安装，其工程量应按施工图设计执行相应定额。,高压成套配电柜和箱式变电站均末含基础槽钢、母线及引下线的配置安装，需按规定另行计算。,配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算，执行本章的铁构件制作安装定额或成品价。,设备安装用的地脚螺栓按土建预埋考虑，不包括二次灌浆。,焊(压)接线端子定额只适用于导线，电缆终端头制作安装定额中己包括压接线端子，不得重复计算。,盘、柜配线定额只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程。,悬垂绝缘子串安装：指垂直或V型安装的提挂导 线、跳线、引下线、设备连接线或设备等所用 的绝缘子串安装，按单串以“串”为计量单位,套 用全统安装工程预算定额，其编号：2-107子 目。,7.2.3 母线及绝缘子安装,注：耐张绝缘子串的安装：已包括在软母线安装定额内。,支持绝缘子安装：分别按安装在户内、户外、单 孔、双孔、四孔固定，以“个”为计量单位，分别 套用全统安装工程预算定额，其编号：2-108 2-113子目。,工作内容及顺序：开箱检查、清扫、绝缘遥测、组合安装、固定、接地、刷油。,主要材料：绝缘子、金具、线夹。,穿墙套管安装：不分水平、垂直安装，均以“个”为计量单位计算，套用全统安装工程预 算定额，其编号：2-114子目。,工作内容及顺序：开箱检查、清扫、安装固定、接地、刷油。,主要材料：穿墙套管（按成品件购置）。,软母线安装：指直接由耐张绝缘子串悬挂部 分，按软母线截面大小分别以“跨/三相”为计 量单位（设计跨距不同时，不得调整）,以导 线截面分档，套用全统安装工程预算定额，其 编号：2-1152-117子目。,工作内容及顺序：检查下料、压接、组装、悬挂、调整池度、紧固、配合绝缘子调试。,主要材料：软导线、绝缘子、线夹、弛度调节 金具，均以“个”为计量单位计算，按施工图 设计用量加定额规定的损耗率计算。,软母线引下线、跳线及设备连线：引下线指由T型或并沟线夹引向设备的连接线或软母线经终端耐张线夹引下与设备连接部分；两跨软母线 间的跳引线安装（不论两端的耐张线夹是螺栓式或压接式）；设备连接线指两设备间的连接部分。均以“组”为计量单位，每三相为一组，执行全统安装工程预算定额，其编号：2-118120子目。,工作内容及顺序：测量、下料、压接、安装连接、池度调整。,主要材料：软导线、线夹,软母线的长度计算：,软母线安装预留长度 m/根,硬母线安装（带、槽形）：带型母线安装及带 型母线引下线安装包括铜排、铝排，分别按不 同截面和片数，以“m/单相”为计量单位计算，母线和固定母线的金具均按设计量加损耗率计 算，套用全统安装工程预算定额，其编号：2-1272-166子目。槽型母线安装以“m/单相”为计量单位计算，套用定额为：2-178181。槽型母线与设备连接分别以连接不同的设备以“台（组）”为计量单位，套用定额为：2-178181。槽型母线及固定槽型母线的金具 为主要材料，按设计用量加损耗率计算。,硬母线敷设,硬母线的长度计算：,工作内容及顺序：平直、下料、煨弯、钻孔、对口、焊接、安装固定、刷分相漆。,主要材料：母线、金具,硬母线配置安装预留长度 m/根,母线伸缩接头及铜过渡板安装:母线伸缩接头 以“个”为计量单位，按每相的片数分列定 额，套用定额为：2-178181子目，伸缩接头 为主要材料。铜过渡板以“块”为计量单位，套用定额为：2-172子目，过渡板为主要材料。,低压(指380V以下)封闭式插接母线槽安装：分 别按导体的额定电流大小以“m”为计量单位计 算，长度按设计母线的轴线长度计算，分线箱 以“台”为计量单位，分别以电流大小按设计数 量计算，套用定额：2-206210，2-211214 子目，母线槽、分线箱为主要材料。接地连线 与设计不同时，允需调整。,穿通板制作安装:以板材质分档，有电木板、环氧树脂板、钢板、塑料板、石棉水泥板 等。其制作安装预算定额根据穿通板的不同 材质分别列项，定额以“块”为计量单位，套 用定额：2-352355子目，其电木板、环氧 树脂板、钢板、塑料板、石棉水泥板为主要 材料。,母线过墙板,说明：,钢带型母线安装，按同规格的铜母线定额执行，不得换算。,设备连接线安装，指两设备间的连接部分。不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。,组合软母线安装，按三相为一组计算。跨距(包括水平悬挂部分和两端引下部分之和)均以45m以内考虑，跨度的长与短不得调整。导线、绝缘子、线夹、金具按施工图设计用量加定额规定的损耗率计算。,带型母线、槽型母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本册相应定额。,带形伸缩接头及铜过渡板是按成品件考虑的，定额只列入安装。,低压(指380V以下)封闭式插接母线槽均按制造厂供应的成品考虑，定额只包含现场安装。若在竖井内安装时，人工和机械乘以系数2.0。,软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工乘以系数1.08。,电缆敷设：10KV以下电缆无论采用哪种敷设方式，分电力电缆、控制电缆以单根延长米计算，电缆敷 设长度应根据敷设路径的水平和垂直敷设长度，均 以“m”为单位计量，按电缆线芯截面积，分别套用 全统安装预算定额，其编号：2-6102-625子目。,7.2.4 电缆敷设,电缆敷设方式分为：直接埋地、电缆沟内支架、墙及柱的支架、穿管敷设、沿钢索卡敷设五种。,工作内容及顺序：开盘、检查、架盘、敷设、锯断、排列、整理、固定、收盘、临时封头、挂牌。,主要材料：电力电缆、控制电缆,电力电缆敷设,导体,绝缘体,内保护层,胶带,密封套,绝缘体,导体,介质,胶带,外护层,工程量计算式：,电缆敷设的附加长度,电缆终端头及中间头制作安装：电力电缆和控 制电缆均按一根电缆有两个终端头考虑，中间 电缆头设计有图示的，按设计确定；设计没有 规定的，按实际情况计算(或按平均250m一个 中间头考虑)。分室内室外及浇注形式，以连 接的电缆线芯截面积分档，均以“个”为计量单 位，套用全统安装预算定额，其编号：2-6262-687子目。,工作内容及顺序：开盘、检查、架盘、敷设、锯断、排列、整理、固定、收盘、临时封头、挂牌。,主要材料：电缆保护盒、铅套管和安装支架,接线端子,保护层,识别带,P109 户内NTN-33型电缆终端头,电缆终端头,直埋电缆的挖、填土(石)方：电缆沟有设计断 面时，按图计算土方量；设计无图示断面时，可按表计算土方量，以“m3”为单位计量，套 用定额2-521528子目。,两根电缆以内土石方量,每增加一根电缆时，沟底宽增加0.17m，即每米沟长增加0.153m3土石方量。,直埋电缆的挖、填土(石)方量表,注:埋12根电缆的电缆沟土方量为按上口宽度600mm、下口宽度400 mm、深度900 mm计算的常规土方量(深度按规范的最低标准)；每增加一根电缆，其宽度增加17Omm；以上土方量系从自然地坪起算埋深，如设计埋深 超过900mm时，多挖的土方量应另行计算。,挖混凝土、柏油等路面的电缆沟时，按设计的沟断面图计算挖土方量，可按下式计算：,电缆沟内铺砂盖砖、板：以沟长度“m”为计量单 位，按铺设12根及每增加一根设置定额，套用 全统预算定额，其编号为：2-5292-532子目。,电缆沟盖板揭、盖：定额是按每揭或每盖一次以 延长米计算，如又揭又盖，则按两次计算。以沟 长度“m”为计量单位，套用全统预算定额，其编 号为：2-5292-530子目。,穿过排水沟时，按沟壁外缘以外增加lm。,电缆保护管长度计算：除按设计规定长度计算外，遇有下列情况，应按规定增加保护管长度：,横穿道路，按路基宽度两端各增加2m。,垂直敷设时，管口距地面增加2m。,过建筑物外墙时，按基础外缘以外增加lm。,电缆保护管：分混凝土管、钢管、铸铁管保护 管和顶管，以“m或根”为单位计量，套用全统 预算定额，其编号为：2-5362-541子目。,工作内容及顺序：测位、锯管、安装机具、敷设、顶管、接管、打喇叭口、清理。,主要材料：混凝土管、钢管、铸铁管,电缆保护管沟土石方挖填量计算：,保护管外径,沟深,沟长,石棉水泥电缆保护管敷设,预制多孔混凝土电缆管块敷设,电缆保护管敷设,电缆桥架安装：以“m”为计量单位，分钢制、玻璃 钢、铝合金及组合式桥架，按高+宽（组合桥架按 片数）分列定额，分别套用全统预算定额，其编号 为：2-5422-592子目。,工作内容及顺序：组对、焊接和螺栓固定、弯头、三通、四通、盖板、隔板、附件安装。,主要材料：钢制桥架、玻璃钢桥架、铝合金桥 架、组合式桥架，各种电缆槽。,电缆槽安装：以“m”为计量单位，分塑料线槽、混 凝土电缆槽、阻燃槽盒，按其槽宽分列定额，分 别套用全统预算定额2-5422-592子目。,电缆托架敷设,电缆桥架敷设,电缆桥架敷设,吊电缆的钢索架设：以“m”为计量单位，分圆 钢和钢丝绳的规格分列定额，分别套用全统预 算定额，其编号为：2-13452-1348子目。,工作内容及顺序：下料、钻眼、煨弯、组装、测位、断料、调直、架设、绑扎、拉紧、打眼、埋螺栓、连接、固定、刷漆。,未计价材料：制钢索用的圆钢、钢丝绳,拉紧装置的制作安装：以“套”为计量单位，分 母线拉紧和钢索拉紧装置及规格分列定额，分 别套用全统预算定额，其编号为：2-13452-1348子目。,钢索架设及拉紧装置,母线拉紧装置,电缆钢索架设及拉紧装置,7.2.5 防雷及接地装置,防雷接地装置一般有三大部分构成，它们分别是接闪器、引下线和接地体。,接地极（板）制作、安装：根据接地极（板）制 作的不同材料和形状（钢管接地极、角钢接地 极、圆钢接地极、接地极板）、安装施工地质条 件分列定额子目。根据施工图分别计算出各种接 地极“根”（板或块）数量、土质情况（材质）套用全统预算定额，其编号为：2-6882-695。,工作内容和顺序：尖端加固帽加工、接地极打入地下及埋设、下料、加工、焊接等。,接地母线敷设,接地母线,接地母线、跨接线、接地极,主要材料：钢管、角钢、圆钢、钢板、铜板。,注：接地极的长度按设计规定计算，设计无规定 时，每根长度按2.5m计算。若设计有管帽 时，管帽另按加工件计算。,接地母线敷设：按户内接地母线敷设，户外接地 母线敷设及截面积分档，以“m”为计量单位，分 别套用全统预算定额，其编号为：2-1345 2-1348子目。,工作内容和顺序：挖沟、接地线平直、下料、测位、打眼、埋卡子、煨弯、敷设、焊接、回填土夯实、刷漆等。,接地母线工程量计算：应根据施工图设计图示的水平和垂直长度，另加3.9%的附加长度（指转弯，上下波动，搭接接头，避绕障碍物等所占长度），按“延长米”计算。接地母线为主要材料，计算主材时应另增加规定的损耗率。即：,接地母线敷设长度,接地母线水平长度,接地母线垂直长度,接地跨接线安装：按接地跨接线、构架接地、钢 铝窗接地分列定额，以”处”为单位计量，分别套 用全统预算定额，其编号为：2-7012-703子目。,工作内容和顺序：下料、钻孔、煨弯、挖填土、固定、刷漆等。,接地跨接线工程量计算：按规程规定凡需作接地跨接线的工程内容，每跨接一次接一处计算，户外配电装置构架均需接地，每副构架按”一处”计算。,避雷针制作：根据避雷针的材质（钢管、圆钢）不同及避雷针高度不同分别列项，以“根”为计量 单位，分别套用全统预算定额，其编号为：2-7112-740子目。,工作内容和顺序：下料、针尖针体加工、挂锡、校正、组焊、刷漆等（不包括底座加工）。,避雷针安装：根据安装在烟囱上、建筑物上、金 属容器及构筑物上、独立避雷针的处所分项，以“根”为计量单位，套用全统预算定额，其编号 为：2-7042-710子目。,屋面上的独立避雷针,避雷针,避雷针塔,避雷网安装：根据敷设方式不同（沿混凝土块、沿折板支架）分别列项，避雷网工程量根据施工 图计算的长度另加3.9%的附加长度，以“米”为计 量单位，分别套用全统预算定额，其编号为：2-7482-749子目。混凝块制作以“根”为计量单 位，套用全统预算定额，其编号为：2-750子目。,工作内容和顺序：平直、下料，测位、埋卡子、焊接、固定、刷漆。,主要材料：避雷网（带）的镀锌圆钢或镀锌扁钢。,在平面屋顶设避雷带引下线接地,避雷带,均压环的敷设：有两种敷设方式，一种是利用圈 梁钢筋做均压环，按圈梁中心线长度，以“延长 米”为计量单位，套用全统预算定额，其编号 为：2-751子目；另一种是单独用扁钢或圆钢做 均压环明敷设，按图示所示长度，以“延长米”为 计量单位，套用第二册第九章“户内接地母线敷 设”子目，其编号为：2-6972-698子目。,均压环的工程量计算：利用圈梁钢筋做均压环时，定额按焊接两根主筋考虑，超过两根主筋时，可按比例调整。,引下线敷设：根据引下线敷设方式不同分为利用 金属构件引下，沿建筑物、构筑物引下，利用建 筑物主筋引下。安装定额包括支持卡子的制作与 埋设，以“延长米”为计量单位，其中沿建筑物、构筑物的引下线为主要材料，须按图示尺寸计算 垂直和水平长度，另加3.9%的附加长度，分别套 用全统预算定额，其编号为：2-7442-746。,断接卡子的制作安装：以“套”为计量单位，按设 计规定装设的断接卡子数量计算（接地检查井内 的断接卡子安装按每井一套计算），套用全统预 算定额，其编号为：2-747子目。,柱主筋与圈梁主筋焊接：“引下线”“均压环”用柱子主筋和圈梁主筋代替时，要互相焊接成 网，焊接工程量以焊接点“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接 考虑，如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。需要连接的柱子主筋和圈梁钢 筋“处”数按设计规定计算，套用全统预算定 额，其编号为：2-752子目。,引下线，断接卡子敷设,利用建筑物结构柱钢筋引下、地板主筋作接地体,例：如图所示某饲料厂主厂房，房顶的长和宽分别为30米和11米,层高4.5m共五层，女儿墙高度0.6m，室内外高差0.45m。女儿墙顶敷设8镀锌圆钢避雷网,8镀锌圆钢引下线自两角引下,在距室外自然地平1.8米处断开,在距建筑物3米处,设三根2.5米长L505角钢接地极，打入地下0.8米,顶部用-404镀锌扁钢连通，在引下线断接处和引下线连接。,防雷接地工程量计算及定额套用实例,解：以题意计算，套用全国统一安装工程预算定额第二册，列表如下：,例：如图所示某饲料厂主厂房，房顶的长和宽分别为30米和11米,层高4.5m共五层，女儿墙高度0.6m，室内外高差0.45m。女儿墙顶敷设8镀锌圆钢避雷网,8镀锌圆钢引下线自两角引下,在距室外自然地平1.8米处断开,在距建筑物3米处,设三根2.5米长L505角钢接地极，打入地下0.8米,顶部用-404镀锌扁钢连通，在引下线断接处和引下线连接。,防雷接地工程量计算及定额套用实例,解：以题意计算，套用全国统一安装工程预算定额第二册，列表如下：,11000,5000,3000,5000,3000,防雷接地平面图,防雷接地工程量计算及定额套用表,7.2.6 配管配线工程,配管：各种配管应区别不同敷设方式（明配、暗配）、敷设位置（吊顶、构架、钢索、沿墙、沿柱、沿梁等）、管材材质（电线管、钢管、塑 料管、金属软管等）、规格，以“延长米”为计量 单位，不扣除管路中间的接线箱(盒)、灯头盒、开关盒所占长度，分别套用全统预算定额，其编 号为：2-9752-1168子目。,工作内容和顺序：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接地、刷漆。,进户线,总配电箱,分配电箱,配线干管,用电器具,配线支管,配管配线布置,线路敷设部位符号,配管工程量计算：计算程序是根据配管配线平面图和系统图，按进户线，总配电箱，沿管线向各照明分配电箱配线，经各照明分配电箱向灯具、用电电器配管配线的顺序逐项进行计算。一般宜按一定顺序自电源侧逐一向用电侧进行，列出简明的计算式，既防止漏项、重复，也便于复核。,防水弯头,两端埋设进户横担,进户管平面示意图,B,C,A,线管水平长度的计算,工程量计算方法：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。切忌“跳算”，防止混乱，影响工程量计算的正确性。,以前图为例，图中的QA表明沿墙暗敷设（新符号为WC），QM表明沿墙明敷设（新符号WE）。n1、n2分别表示两个回路。,水平方向敷设线管以施工平面布置图的 线管走向和敷设部位为依据，借用建筑物平面图 所标墙、柱轴线尺寸进行线管长度的计算。,L1=（3.3+0.6）2B-C 轴间配管长度+3.61-2 轴间配管长度+3.622-3 轴间配管长度+（3.3+0.6）2引向插座配管长度+3.32引向灯具配管长度=10.95m,当线管沿墙暗敷时（WC），按相关墙轴线尺寸计算该配管长度。如：,当线管沿墙明敷时（WE），按相关墙面净空长度尺寸计算线管长度。如：,n2回路：沿B-A、1-2等轴面尺寸，其工程量为：,n1回路：沿B-C、1-3等轴计算，其工程量为：,L=（3.3+0.60.24）2C-A轴间配管长度+3.61-2轴间配管长度+（3.3+0.60.24）2引向灯具=7.26m,垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。无论配管是明敷或暗敷均按图计算线管长度。,一般情况下，拉线开关距顶棚200-300mm；跷板开关、插座底距地面距离为1300mm；配电箱底部距地面距离为1500mm。在此要注意从设计图纸或安装规范中查找有关数据。,线管立面示意图,负荷开关,配电箱,1,2,3,4,5,引下线管长度计算示意图,由图可知：,拉线开关1配管长度为200300mm；,开关2配管长度为（H-h1）；,插座3的配管长度为（H-h2）；,配电箱4的配管长度为（H-h3）；,配电柜5的配管长度为（H-h4）。,埋地配管时（FC）的水平方向配管，按墙、柱轴线尺寸及设备定位尺寸进行计算；穿出地面向设备或向墙上电气开头配管时，按埋的深度和引向墙、柱的高度进行计算。,埋地水平管长度,电源,L1,L4,L3,L2,h1,h2,h3,地面,埋地管穿出地面,h,AP,设备,AK,AL,150200,当电源架空引入，穿管进入配电箱（AP），再进入设备，又连开关（AK），再连照明箱（AL）。其配管的长度计算：,水平方向配管长度为：,L=L1+L2+L3+L4,垂直方向配管长度为：,LH=（h1+h）电源引下线管长度+（h+设备基础高+150200mm）引向设备线管长度+（h+h2）引向刀开关线管长度+（h+h3）引向配电箱线管长度,未计价材料：电线管、钢管、塑料管等。,在钢索上配管时，须另计算钢索架设和钢索拉紧装置制作与安装。,说明：,当动力配管发生刨混凝土地面沟时，应区别管子直径，以“m”为计量单位计算，全统预算定额，其编号为：2-13682-1372子目。,在吊顶内配管敷设时，按相应管材套用明配线管定额。,电线管、钢管明配、暗配均包括刷防锈漆，若图纸设计要求作特殊防腐处理时，执行第十一册刷油、防腐蚀、绝热工程定额规定。,配管工程不包括支架制作与安装，支架制作安装另列项计算。,进户线横担安装:根据不同的埋设形式、线数及 导线截面以“根”为计量单位计算(注意计算进户 线横担后不再列项计算绝缘子等的安装),套用 全统预算定额编号为：2-798803子目。,主要材料:横担、绝缘子、防水弯头、支撑铁件等,接线箱、接线盒安装：明配线管和暗配线管，均发生接线盒（分线盒）或接线箱、开关盒、灯头盒及插座盒安装。接线箱安装工程量，应 区别安装形式（明装、暗装）、接线箱半周 长，以“个”为计量单位计算，套用全统预算定 额编号为：2-13731376子目。接线盒安装工程 量，应区别安装形式（明装、暗装、钢索上安 装）以及接线盒类型，以“个”为计量单位计算，套用全统预算定额编号为：2-13771381子目。,配管工程量计算：接线盒一般产生在管线分支处，按示意图位置计算接线盒数量。线管敷设如超过下列长度时，中间应加接线盒。,管长45m，且无弯曲；,管长30m，有一个弯曲；,管长20m，有2个弯曲；,管长12m，有3个弯曲。,未计价材料：接线箱、接线盒。,配线：管内穿线工程量应区分线路性质（照明 线路和动力线路）、导线材质（铝芯线、铜芯 线和多芯软线）、导线截面，按单线“延长米”为计量单位计算。分别套用全统预算定额，其 编号为：2-11692-1226子目。,工作内容和顺序：穿引线、扫管、涂滑石粉、穿线、编号、接焊包头。,配线工程量计算：,管内穿线长度=（配管长度+导线预留长度）同截面导线根数,导线进入开关、柜、箱、设备预留长度,导线进入开关、柜、箱、设备预留长度表,照明线路中的导线截面大于或等于6mm2时，按动力线路管内穿线相应子目执行。,灯具、明暗开关、插座、按钮等的预留线，以分别综合在定额内。,说明：,线路分支接头线的长度已综合考虑在定额中，不得另行计算。,导线与设备相连需焊（压）接头端子时，按“个”计量，套用焊（压）接头端子定额，其编号为：2-3312-351子目。,线夹板配线：应区别线夹板材质（塑料线夹或瓷 质线夹）、线式（两线式或三线式）、敷设位置（在木结构、砖结构或混凝土结构上）以及导线 规格，以“线路延长米”为计量单位计算，套用全 统预算定额，其编号为：2-12272-1250子目。,绝缘子配线：应区分鼓形绝缘子（瓷柱）、针式 绝缘子和蝶式绝缘子配线以及绝缘子配线位置、导线截面积，以单线“延长米”计量，套用定额，其编号为：2-12512-1288子目。,瓷线夹沿墙或沿梁敷设,槽板配线：区分槽板的材质（木槽板或塑料槽 板）、导线截面、线式（两线式或三线式）以及 配线位置（敷设在木结构、砖结构或混凝土结构 上）以“线路延长米”计量。套用定额，其编号 为：2-12512-1288子目。,绝缘子配线沿墙、柱、屋架或跨屋架、跨柱敷设。需要支架时，按施工图规定或标准图计算支架质量以100kg计量，并列项计算支架制作。当绝缘子配线跨越需要拉紧装置时，按“套”计算，制作安装套用第二册第十二章相应子目。,塑料护套线配线：不论圆型、扁型、轨型护套 线，以芯数（二芯或三芯）、导线截面大小及敷 设位置（敷设于木结构、砖混凝土结构上或沿钢 索敷设）区别，按“单根线路延长米”计量,套用 定额，其编号为：2-13132-1336子目。塑料护 套线沿钢索敷设时，需另列项计算钢索架设及钢 索拉紧装置两项。,线槽配线:线槽内配线以导线规格分档，以单线“延长米”计量,套用定额，其编号为：2-1337 2-1340子目。线槽需要支架时，支架制作与安 装项目另行计算。,未计价材料：绝缘导线。,钢索绝缘子、吊管敷设,线 槽 配 线,塑料线槽、塑料线管敷设,配管配线工程量计算及定额套用实例,例：图示为某工程电气照明平面图，三相四线制。该建筑物层高3.44米，成套配电箱M1的规格为500300，距地高度1.5m，线管为PVC管和VG15硬质塑料管，暗敷设，开关距地1.5m。试计算图示回路、配电箱、配管配线工程量及定额的套用。,解：根据题意画图示的某工程电气照明平面图的照明器具接线图。由此计算线管的长度如表所示：,1,2,3,4,某工程电器照明工程图,200,某工程电器照明接线图,壁灯,壁灯,单联开关,调速开关,电扇,照明工程量的计算表,照明工程量定额套用表,未计价材料表,7.2.7 照明器具,照明器具安装包括灯具安装、照明用开关、按钮、安全变压器、插座、电铃和风扇及盘管风机开关等安装，其中以灯具安装为重点。照明灯具种类繁多，根据它们的用途及发光方法，将其安装预算定额分为七大类，即：,普通灯具安装定额；装饰灯具安装定额；荧光灯具安装定额；工厂灯及防水防尘灯安装定额；工厂其它灯具安装定额；医院灯具安装定额；艺术花灯安装定额；路灯安装定额。,圆形吸顶灯,方形吸顶灯,吸顶格珊灯,双管荧光灯,单管荧光灯,灯管、灯泡,壁灯,工厂灯,投光灯,吊灯（花灯）,防水防尘灯,路灯,普通灯具安装：按吸顶灯具和其它普通灯具分 类，吸顶灯具安装根据灯罩取形（圆球形、半 圆球形及方形），圆球形、半圆球形按灯罩直 径的大小划分子目，方形吸顶灯具定额按灯罩 形式划分子目，以“套”为单位计量，分别套用 定额，其编号为：2-13822-1396子目。扁圆罩 吸顶灯、平圆形吸顶灯使用半圆球吸顶灯定额 项目。,工作内容及顺序：测位、划线、打眼、埋螺栓、上木台、灯具安装、接线、接焊包头等。,未计价材料：成套灯具,装饰灯具安装：各种装饰灯具以“套”“台”“延 长米”为计量单位，根据灯的类型和形状，以灯 具直径、灯垂吊长度、方形、圆
