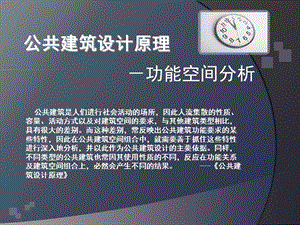

公共建筑设计原理,功能空间分析,公共建筑是人们进行社会活动的场所，因此人流集散的性质、容量、活动方式以及对建筑空间的要求，与其他建筑类型相比，具有很大的差别。而这种差别，常反映出公共建筑功能要求的某些特性，因此在公共建筑空间组合中，就需要善于抓住这些特性进行深入地分析，并以此作为公共建筑设计的主要依据。同样，不同类型的公共建筑也常因其使用性质的不同，反应在功能关系及建筑空间组合上，必然会产生不同的结果。-公共建筑设计原理,原则：分区合理 流线组织 空间布局 结构选择 设备布置 此外，还需要考虑空间尺度 良好朝向 自然采光 热工通风 艺术要求等,空间是虚无的，就像天地之间那样空旷、广袤，可以向四方作无限延伸扩展。空间与人发生联系则变为环境。环境分为自然与社会环境。人类就是生活在这种环境中，而且经常不知不觉地被这个空间影响或者自身作用于这个空间。建筑，就是对空间限定的组织形式。而公共建筑则是许多人与空间的相互交流。,公共建筑功能空间分析,公共建筑的功能分区,公共建筑的空间组成,公共建筑的空间组合,主要使用部分次要使用部分交通联系部分,主与次 闹与静 内与外 流线组织明确,公共建筑的空间组成,三个部分之间既独立又相互联系，有时甚至一个空间同属不同的部分。其中，建筑功能空间的组合即是以交通联系空间作为“骨架”，有效的联系各主，要使用空间和辅助使用空间。,主要使用部分：主要使用部分是直接为这种建筑物使用的生产、生活和工作房间，包括一般的工作房间及群众大厅。前者如行政建筑的办公室，学校建筑的教室，医院建筑的病房、诊室等。后者如演出建筑中的观众厅，体育建筑中的比赛厅等。,美国爱荷华大学艺术与艺术历史学院-STEVEN HOLL,次要使用部分（辅助部分）：次要使用空间（是为保证基本的使用目的而需要的辅助房间及设备用房。如影剧院中的售票室、放映室、化装室、体育建筑中运动员的服务房间（更衣室、淋浴室、按摩室等）以及一般建筑物都共有的公共服务房间，如卫生间、盥洗室、管理间、贮藏室等。这些大多都是供使用者直接使用，此外，还包括一些内部工作人员使用的房间（如办公室、库房、工作人员厕所等）及设备用房，如锅炉房、通风机房及冷气间等。,奉浦苑幼托中心,交通联系部分：交通使用部分是为联系上述各个房间及供人流、货流来往联系的交通部分，包括门厅、川堂、走道及楼梯间、电梯间等。交通联系部分一般可分为：水平交通、垂直交通和枢纽交通三种基本空间形式。,国家艺术美术馆-贝聿铭,水平交通空间,水平交通空间的布局，应与整体空间密切联系，要直接、通畅，防曲折多变，具备良好的采光和通风。按使用性质的不同，可分为下列几种情况：(1)基本属于交通联系的国道、过厅和通廊。如办公楼、旅店等等建筑的走道与电影院中的安全通道等是人流集散使用的，不应再设置其他功能的内容，以防止人流停滞而造成堵塞的后果。(2)主要作为交通联系空间兼为其他功能服务的过道。过厅或通廊。如医院门诊部的过道也可作供候诊使用，学校的过道。过厅也可兼做学生课间休息的活动场所等。（3）各种功能综合使用的过道与厅堂。如展览馆陈列厅等建筑的过道，一般应该满足观众在其中边走边看的功能。又如园林建筑中的廊子，应满足漫步休息与观赏景色的要求。,垂直交通空间,位置与数量依功能需要和消防要求而定，应靠近交通枢纽，布置均匀并有主次，与使用人流数量相适应。主要包括：楼梯、坡道、电梯、自动扶梯四种主要方式。1）楼梯 楼梯是公共建筑中常用的垂直交通联系手段。楼梯的位置和数量应根据功能要求和防火规定，安排在各层的过厅、门厅等交通枢纽或靠近交通枢纽的部位。楼梯可分为如下几种：直炮楼梯；双跑楼梯；三跑楼梯；旋转楼梯。在公共建筑设计中，基于防火疏散的需要，至少需设置两部楼梯（出规范有特殊要求）。旋转楼梯不能作为疏散楼梯。2）坡道 有的公共建筑常用坡道解决垂直交通问题，常应用在交通类建筑和医疗类建筑中。坡道的坡度一般为815，人流比较集中的需要平缓一些，常为1012。此外，坡道设计还要考虑防滑设计，因为坡道所占面积通常为楼梯4倍，一般室内较少采用。,垂直交通空间,3）电梯 当公共建筑层数较多或某些建筑虽然层数不多但因有特殊需要（如医院），除布置一般楼梯外，还应布置电梯以解决垂直交通问题。4)自动扶梯 自动扶梯因具备连续不断地乘载大量人流性能，因而适用于具有这种人流特点的大型公共建筑，如大型商场等。自动扶梯在建筑中可以单独布置成为上行或下行的，也可布置成为上下行并列的。一般自动扶梯的坡度较为平缓，通常300左右。,劳埃德大厦-Richard Rogers,交通枢纽空间,在公共建筑设计中，考虑到人流的集散、方向的转换、空间的过渡以及与过道、楼梯等空间的衔接，需要安排门厅、过厅等形式的空间，起到交通枢纽与空间过渡的作用。门厅出入口部分的设计，主要依据两方面的要求：一是使用方面的要求，二是空间处理方面的要求。,公共建筑的空间组合原则,空间组合原则,流线组织明确,功能分区合理,结构选择合理,设备布置合理,空间布局紧凑,由于公共建筑的功能复杂性，在进行空间组合时所要考虑的因素和侧重点也各不相同，但总体要遵循以上五条基本原则。,公共建筑的功能分区,任何建筑物都是由若干不同使用功能的空间组成的，功能分区意味着对这些不同的使用空间的整合与概括。功能分区的概念是，将空间按不同功能要求进行分类，并根据它们之间联系的密切程度加以组合、划分。功能分区的设计主要有以下原则：1）功能分区要明确、联系方便，并按主、次，内、外，闹、静关系合理安排，使其空间关系顺理成章、各得其所；2）功能分区的主次关系应与具体的使用要求密切结合，主要空间要充分发挥作用，辅助空间的配置要安排妥当；3）功能分区还应按照人流活动顺序的需要，尽量布置在交通枢纽古今，而将主要对内部分，力争布置在比较隐蔽的部位，并使其尽可能靠近内部区域；,功能分区合理,功能分区是将建筑空间按不同的功能要求进行分类，并根据它们之间的密切程度加以划分与联系，使分区明确又联系方便。,例：,上海天山电影院,功能分区应当明确，合理安排，使其空间关系顺理成章、各得其所；,功能分区主与次,功能分区闹与静,按建筑物各组成空间在“闹”与“静”方面所反映的功能特性进行分区，使其既分隔，互不干扰，又有适当的联系。闹与静可以水平划分，也可以垂直划分。,宾馆前台部分,静,接待,餐饮,娱乐,公共,闹,例：,门厅.接待,客房,餐厅.公共,平面上的分区,剖面上的分区,平面闹与静分区合理,例：,上海园林宾馆,功能分区内与外,在进行功能分区时，应具体分析空间的内外关系，将对外性较强的空间，尽量布置在出入口等交通枢纽的附近，对内敛性较强的空间，力争布置在比较隐蔽的部位，并使其靠近内部交通的区域。,例：,功能分区应当明确，合理安排，使其空间关系顺理成章、各得其所；,案例分析：某幼儿园设计,主与次动与静内与外,功能分区明确，合理安排,空间关系顺理成章、各得其所；,建筑内部功能分区明确。不同场所既能有各自私密性，又能又相互快捷联通。同时，流动路线顺畅。,美国爱荷华大学艺术与艺术历史学院-斯蒂文霍尔,流线组织明确,流线组成：不同人流、货流组织方式：平面、立体组织原则：明确，尽量避免交叉和相互干扰。,人流路线和交通疏散,公共建筑的人流聚集与疏散 一般公共建筑反应在人流组织上，基本可以归纳为平面的和立体的两种方式。中小型公共建筑的人流活动一般比较简单，人流的安排多采用平面的组织方式，如展览陈列性质的建筑，为了便于组织人流，往往要求一平面方式组织展览路线。而有的公共建筑，由于功能要求比较复杂，仅仅依靠平面的布局方式，不能完全解决流线组织问题，还需采用立体方式组织人流活动。不仅如此，在某些公共建筑的流线组织中，往往需要运用综合的方式，使其有的活动按平面方式进行安排，有的活动则需要按立体方式加以解决。,门的布置与人流路线组织的关系示意,对外交通：与走道布置、疏散口的位置及数量有关，要求达到交通畅通、疏散迅速。,观众厅对外疏散口布置示意,住宿客流、非住宿客流以及后勤服务人流要分开。,飞鸟历史博物馆,日本大阪飞鸟博物馆（Historical Museum,Osaka,Japan,1994），该设计建造于19901994.位于大阪一处古墓冢。掩映在众多的山林之中，为了尽量减少对已有环境构成的干扰，博物馆大部分形体隐埋于地下，而且使得参观者 能够真切地感受到古代时期的风俗和祭祀观念。安藤采用抽象简洁的大台阶与景观塔为参观者提供观赏周围环境全景的场所。两者作为室外空间制高点形成对比，具有强烈的纪念性效果。,一层平面,工作间,入口,一层功能分析,一层功能分析,展厅,一层功能分析,流线分析,大厅,地下一层平面,储物,门厅,礼堂,展厅,中心展厅,设备,流线分析,功能分析,二层平面,会议室,屋顶平面,坡道分析,顶层入口,一层入口,顶层入口,顶层入口,空间布局紧凑,在对建筑各组成空间进行合理的功能分区和流线组织的前提下，进行合理的设计，使空间布局紧凑，适当提高使用面积的比例。可采用的手法有：a.加大建筑进深；b.增加层数；c.降低层高；d.在尽端布置大空间。,增加进深可以使布局紧凑，减少交通面积,尽端布置大房间，有利于节省走道，布局紧凑,结构选择合理,空间的组合应有利于结构的布置。常用的结构类型：砖混结构、框架结构、空间结构、框-剪结构、剪力墙结构、筒体结构等。采用合理的结构类型，避免不必要的浪费。类似的空间采用相同的结构形式，大小空间尽量避免大空间上布置小空间。,平面采用走廊式或套间式平面组合的多层或低层建筑采用。有横墙承重、纵墙承重和纵横墙混合承重三种形式。墙体承重的混合结构系统，对建筑平面的要求主要有：房间的开间或进深基本统一，并符合钢筋砼板的经济跨度，上下层墙体对齐；承重墙的布置要均匀、闭合，以保证结构布置的刚性要求；承重墙上的门窗洞口的开启应符合墙体承重的受力要求；个别面积较大的房间，应设置在房屋的顶层，或单独的附属建筑上，以便结构上进行处理。,（一）砖混结构,（二）框架结构,1.平面采用走廊式或套间式平面组合，且房间面积较大，层高较高、荷载较重时，或建筑物的层数较多时，宜采用框架结构。2.框架结构系统，对建筑平面的要求主要有：建筑体型齐整、平面组合尽量符合柱网尺寸的规格、模数以及梁的经济跨度。为提高框架的刚度，要设置一定数量的刚性墙（剪力墙），或梁、柱的节点采用刚性处理；楼梯间和电梯间在平面中的地位，应均匀布置，选择有利于加强框架结构整体刚度的位置。,设备布置合理,民用建筑中的设备主要包括上、下水，采暖通风、空调以及电器照明。主要考虑以下几个方面：a.充分考虑设备要求，使建筑、结构、设备三方面相互协调；b.合理安排设备用房的位置，如锅炉房、水泵房、冷冻机房以及电梯机房、消防控制室等用房。,利用走廊上空布置管道设备,例：影剧院观众厅剖面,e.单层大厅容纳人数不超过800人；f.一层楼座容纳人数不超过1200人；g.二层楼座容纳人数在1800人以上。,根据容纳人数的不同，直接影响其定额指标、平面形式和空间体积。,空间尺度,房间的比例：同样面积的房间，比例及尺寸的不同，也直接影响家俱的布置和使用效果，故一般房间的良好比例应为1：11：1.5范围内；（如面积均为20m2的办公室设计）房间的形状：,a.使用活动的特点、性质的要求；通常以矩形为主，也有例外。b.构成和组合房间的技术、经济条件；c.人们对室内空间视觉、采光、通风、音响等各方面的要求。,例：办公室单元空间,面积相同而比例不同导致使用效果的不同,良好的朝向,一般朝南为宜；黑龙江和海南等地例外。某些要求光线均匀的房间，如绘图室、美术室、化验室、药房、手术室、陈列室等要求朝北。在进行功能分区时应考虑朝向的因素。,自然采光,自然采光：指通过窗户直接获是自然光线。足够的照度和均匀的光线：采光面积比：通常用S窗/S房间之比作为采光标准。光线的方向；要求光线投向主要使用区；在某些房间（如陈列室、橱窗和阅览室）要避免太阳的直晒光，以免展品、商品、图书晒后变质或褪色。避免反射光关键在于采光口的设计；房间的进深与采光口的高度及采光方式有关。,单面采光 双面采光,单层进深较大的房间，从采光角度考虑，常在层顶设置各种形式的天窗。,各种形式的天窗设计,热工和通风要求,1.热工要求：寒冷地区，建筑上必须采取保温措施，以减少热量损失，节约能源；炎热地区，防止夏季过热，必须采取隔热措施。,2.自然通风：通过较好的设计门窗的位置组织室内的空气流动。平面与剖面设计时注意风压的利用。,室内自然通风的组织一,有时可增设高侧窗以减少涡流区厨房可利用排气天窗排出蒸汽和油烟,3.机械通风：容纳大量人流或要求密闭使用的房间可设置通风设备，由专业人员配合建筑设计进行专门的通风设计。,室内自然通风的组织二,艺术要求,根据不同性质的房间进行空间比例和界面的处理，创造具有个性的空间。,繁杂的空间处理,frank ghery,静谧的空间处理，安藤忠雄,功能与空间,建筑设计范畴的“功能”：建筑的功效与作用建筑存在的基本理由建筑设计范畴“空间”：空虚能容受之处，容受的对象就是建筑的功能，好与坏取决于设计。容受的要求、性质和形式即“功能要求”对空间的大小、形状和质量等空间形式有基本的规定性，可以说空间是建筑存在的基本形式。,让功能与空间成为设计活动中主动的资源而不仅是被动的制约。,公共建筑功能与空间的分析和设计方法,功能组与功能关系泡泡图,抽象功能划分功能组设置功能组内部各个组成部分,公共建筑功能与空间的分析和设计方法,功能关系到空间关系的转换,确定大小与形状确定开放与封闭确定各空间的交通组织,公共建筑功能与空间的分析和设计方法,公共建筑功能与空间的分析和设计方法,公共建筑功能与空间的分析和设计方法,
