炼油厂的构成和工艺流程.ppt

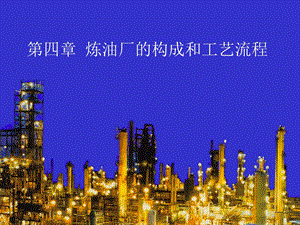

第四章 炼油厂的构成和工艺流程,内容,炼油厂的构成炼油装置的工艺流程炼油过程的结构分析,1.炼油厂的构成,炼油厂主要有两大部分组成：炼油过程（或炼油生产装置）辅助设施,炼油生产装置,原油分离装置（即原油蒸馏），分常压或常减压；重质油轻质化装置催化裂化、加氢裂化、焦化（又称二次加工装置）；油品改质及油品精制装置催化重整、加氢精制（及加氢处理）、电化学精制、溶剂精制、减粘裂化、氧化沥青等；,炼油生产装置,油品调合装置；气体加工装置气体分离、气体脱硫、烷基化、异构化、MTBE等装置；制氢装置；化工产品生产装置芳烃分离、制硫、聚丙烯、添加剂生产等装置。,辅助设施,供电系统；供水系统；供水蒸汽系统；供气系统，如压缩空气站、氧气站（包括供氮气）；原油、中间产品和产品的储运系统，如输油管线、码头和铁路装卸、储罐等；三废处理系统。,2.炼油装置的工艺流程,全厂生产工艺流程图；生产装置工艺原理流程图；炼油装置工艺管线自动控制流程图（PID图）。,3.炼油过程的结构分析,主要是通过对一个炼厂或一个国家的炼油过程的结构讨论如何进一步分析某个国家或某个炼厂对原油的加工能力及其特点。举例分析,十个炼油大国的原油加工（95.12）,适应市场需要能力的分析,重质油轻质化的能力；生产汽油的能力；以催化重整、烷基化、异构化、含氧化合物合成等过程为主；加工含硫原油的能力；以加氢装置为主；润滑油生产能力。,重质油轻质化的能力,转化指数C.I.（Conversion Index）：催化裂化、加氢裂化和焦化三种过程的处理能力与原油加工能力的比值。全世界平均C.I.为26美国 46.3%中国 55%日本 19.4%韩国 8.1%西欧 30%,
