环刀取样标准..ppt

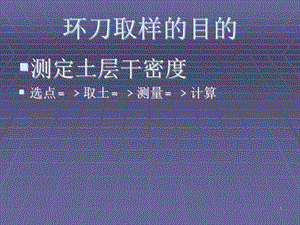

1,环刀取样的目的,测定土层干密度选点取土测量计算,2,干密度的定义,土的孔隙中完全没有水时的密度，称干密度；是指土单位体积中土粒的重量，即：固体颗粒的质量与土的总体积之比值。干密度=土样干质量（g）/土样体积（cm3）干密度反映了土的孔隙比，因而可用以计算土的孔隙率，它往往通过土的密度及含水率计算得来，但也可以实测。土的干密度一般常在1.41.7 g/cm3。在工程上常把干密度作为评定土体紧密程度的标准，以控制填土工程的施工质量。在土方填筑时，常以土的（干密度）来控制土的夯实标准。,3,环刀取样规则,对湿度有要求,现场判断方法为：手握成团，手松不散，落地开花。,4,回填土的取点,桩基：抽取10%，不少于5个点;每20-50取一个点，不少于一个点;基坑：100-500m2取一点，但不少与一点：挖方填方：每层100-500m2取一点，不少与一点：场地平整：每400-900m2取一点，不少于一点：排水沟:每层20-50米取一点，不少于一点；地面地基：100-500m2取一点，不少于一点。,5,环刀(1)仪器设备,本试验需用下列仪器设备1)环刀：内径68cm、高23cm、壁厚1.52mm；2)天平：称量500g，感量0.01g；3)其它：切土刀、钢丝锯、凡士林等。,6,使用环刀测土壤容重，步骤如下,1.先选择挖掘土壤剖面的位置，然后挖掘土壤剖面，按剖面层次，分层采样，每层重复3次。如只测定耕作层土壤容重，则不必挖土壤剖面。,7,2.将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。环刀压入时要平稳，用力一致。,。,8,3.切取土样：环刀刃口朝下，放在土样表面上，用修土刀指把土样削成略大于环刀的土样，然后垂直向下轻压环刀，边压边削，至土样伸出环刀为止，先削平环刀上端之余土，使土面与环刀边缘齐平，再置于玻璃板上，然后削平环刀刃口一端的余土，使与环刀刀口齐平。若两面的土有少量剥落，可用切下的碎土渣，补上。环刀两端立即加盖，以免水分蒸发。随即称重(精确到0.01g)并记录,9,4.同时在同层采样处，用铝盒采样，测定土壤自然含水量。或者直接从环刀筒中取出样品，测定土壤含水量。,10,含水率计算,含水量（%）=【土样湿度质量（g）-土样干质量（g）】/土样干质量（g）*100%W=【（m1-m2）/（m2-m0）】*100%式中：W土的含水率（%）m1称量盒加土之质量（%）m2称量盒加干土之质量（g）m0称量盒之质量（g）,11,土的湿密度计算,按下列计算土的湿密度：=m/V m=m1-m2：密度，计算至0.01g/cm；m：湿土质量，g；m1：环刀加湿土质量，g；m2：环刀质量，g；V：环刀体积，cm。密度试验需进行二次平行测定，其平行差值不得大于0.03g/cm，取其算术平均值。,12,干密度计算,干密度=湿密度/（1+含水率）pd干质量密度(g/cm）湿密度w 含水率 Pd=/（1+w）,13,本试验需进行二次平行测定，其平行差值不得大于0.03g/cm，取其算术平均值。,14,环刀的使用及注意事项,使用时应刃向下，在切取土样时避免歪斜，使其垂直均匀受力下切，使用前可将环刀涂抹少许凡士林。使用完毕后，应将环刀擦洗干净并涂一些保护油等，以防生锈。,15,环刀的校验,环刀每年至少校正一次，并求出其体积和质量。环刀的内径需用卡尺测量，并要转动不同角度至少三个直径，准确至0.1mm，最大差值不得超过标准值的1%，取平均值。环刀质量需要用感量0.01g的天平称得，准确至0.01g,16,取土过程注意事项,用环刀法切取土样时，必须严格步骤操作不得急于求成，用力过猛，或图省事不削成土柱，这样就使土样开裂扰动，结果事倍功半。2修平环刀两端余土时，不得在试样表面往返压抹。对于较软的土宜先用钢丝锯将土样锯成几段然后用环刀切取。,
