现浇钢筋混凝土独立基础施工方案.ppt

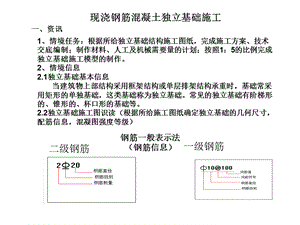

现浇钢筋混凝土独立基础施工,一、资讯,1、情境任务：根据所给独立基础结构施工图纸，完成施工方案、技术交底编制；制作材料、人工及机械需要量的计划；按照1：5的比例完成独立基础施工模型的制作。2、情境信息2.1独立基础基本信息 当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用矩形的单独基础，这类基础称为独立基础。常见的独立基础有阶梯形的、锥形的、杯口形的基础等。2.2独立基础施工图识读（根据所给施工图纸确定独立基础的几何尺寸，配筋信息，混凝图强度等级）,二级钢筋,一级钢筋,钢筋一般表示法（钢筋信息）,钢筋一般表示法（图例）,预应力钢筋表示法,2.3独立基础施工内容及程序（图片展示）2.3.1 独立基础的施工内容：基坑开挖、铺设垫层、钢筋加工及安装、模板支设、混凝土制作、运输、浇筑、振捣、养护等。2.3.2 独立基础的施工程序：2.4 独立基础钢筋独立基础钢筋的施工内容：独基钢筋下料、独基钢筋加工、独基钢筋制作、独基钢筋安装、独基钢筋检查验收,混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。,2.4.1钢筋作用及相关概念,弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、180 度。弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值 叫弯曲调整值。搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。,2.4.2钢筋按强度分类 2.4.2.1 按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝 热轧钢筋（普通钢筋）按照强度分为：、四个等级（、是罗马字母，读一、二、三、四）。表示符号：冷拉钢筋（预应力钢筋）表示符号：2.4.2.2按照外形一般分为：圆钢和螺纹钢,2.4.3独基钢筋下料2.4.4独基钢筋加工2.4.5独基钢筋制作2.4.6独基钢筋安装,2.5独立基础模板2.5.1独基模板的作用模板工程占钢筋混凝土工程总价的20%30%，占劳动量的30%40%，占工期的50%左右，决定着施工方法和施工机械的选择，直接影响工期和造价。模板是使新拌混凝土在浇筑过程中保持设计要求的位置尺寸和几何形状，使之硬化成为钢筋混凝土结构或构件的模型。,2.5.2模板的分类按其所用的材料不同分为木模板、钢模板、钢木模板、钢竹模板、胶合板模板、塑料模板、铝合金模板等；按其结构的类型不同分为基础模板、柱模板、楼板模板、墙模板、壳模板和烟囱模板等；按其形式不同分为整体式模板、定型模板、工具式模板、滑升模板、胎模等。2.5.3各种独基模板的施工模板工程的施工包括模板的选材、选型、设计、制作、安装、拆除和周转等过程。2.5.4模板拆除,2.6独立基础混凝土2.6.1混凝土制备搅拌及设备2.6.2混凝土运输要求、运输方式、运输设备、2.6.3混凝土浇筑及振捣器种类、使用要求及振捣要求2.6.4混凝土试块的留设、混凝土养护、混凝土试块的评定,
