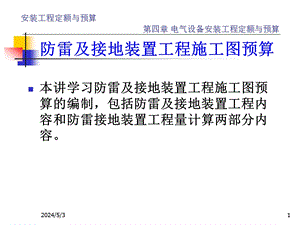

2024/5/3,1,本讲学习防雷及接地装置工程施工图预算的编制，包括防雷及接地装置工程内容和防雷接地装置工程量计算两部分内容。,防雷及接地装置工程施工图预算,2024/5/3,2,学习要求,学习目标：了解防雷及接地系统定额内容，掌握防雷接地系统工程工程量计算方法及其定额套用，熟悉相关注意事项。重点难点：本章的重点是防雷接地工程的工程量计算方法及定额套用。,2024/5/3,3,防雷及接地装置工程内容,通过讲述防雷及接地装置工程内容，熟悉防雷接地装置的组成及其他相关内容，为学习防雷接地装置工程施工图预算打下良好基础。防雷及接地装置包括建筑物、构筑物的防雷接地，变配电系统接地、车间系统接地、设备接地及避雷针接地装置等工程内容。,2024/5/3,4,一、建筑物、构筑物的防雷接地,1、建筑物的防雷类别 民用建筑根据其重要程度不同，对防雷要求划分为三类，工业建筑根据其生产特性，发生雷电事故的可能性及其产生的后果，对防雷的要求也分为三类。对具体工程的防雷类别一般由工程设计确定。,2024/5/3,5,2、建筑物防雷的措施。防雷的主要措施有：（1）装设独立避雷针，通过引下线接地。（2）装设避雷网、避雷带，通过引下线接地。（3）利用建筑物的金属结构组成避雷网及引下线。（4）利用电缆进线以防雷电波的侵入。,2024/5/3,6,3、特殊构筑物的防雷接地（1）油、气罐的防雷接地。油、气罐的防雷接地，目的是避免受到雷击之后引起油、气爆炸或因此造成火灾。根据所储油、气性质，防雷接地也可分为三个等级。对于一、二类防雷的油、气罐应设独立的避雷针保护，三类防雷的油、气罐一般仅做可靠接地即可。,2024/5/3,7,（2）烟囱的防雷接地。烟囱的防雷接地一般采用避雷针及引下线进行保护，根据烟囱的高度不同，可设单根或两根避雷针及接地装置。引下线可单独敷设，也可利用烟囱的钢爬梯作为引下线。（3）水塔的防雷接地。水塔的防雷接地一般是在水塔顶部中间的高出部分装设一支1.5m长的独立的避雷针，在水塔顶部周围设一圈避雷带，通常用爬梯做引下线进行防雷。,2024/5/3,8,二、防雷接地装置的组成,防雷接地的主要作用是将建筑物或构筑物所受雷电的袭击引入大地，使建筑物、构筑物免受雷电的破坏，所以无论任何级别的防雷接地装置，一般都有三大部分构成，分别是接闪器、引下线和接地体。按闪器通常有避雷针、避雷网、避雷带等形式；引下线一般有引下线、引下线支持卡子、断接卡子、引下线保护管等组成；接地体一般有接地母线、接地极组成。常用的接地极可以是钢管、角钢、钢板、铜板等。,2024/5/3,9,2024/5/3,10,三、电气设备及相关件的接地,为了保证电器设备的安全运行，电器设备及相关件的下列金属部分均应接地。（1）变压器、电机、电器、携带式或移动式电器具等的金属底座和外壳。（2）电力设备传动装置。（3）互感器的二次绕组。（4）配电盘和控制盘的金属柜架。,2024/5/3,11,（5）室外配电装置的金属构架和钢筋混凝土物架以及靠近带电部分的金属围栏和金属门等。（6）交、直流电缆的接线盒，终端盒的外壳和电缆的外皮，穿线的钢管等。（7）装在配电线路上的开关设备、电力电容器等电力设备。（8）铠装控制电缆的外皮，非铠装或非金属护套电缆的1-2根屏蔽芯线。,2024/5/3,12,四、接地系统,接地系统一般分为配电所接地系统和车间接地系统两个部分。（1）变配电所接地系统 变配电所内配电盘柜及其他盘柜一般都设有型钢基础，它的接地系统一般是将这些型钢基础用-254扁钢相连，作为接地干线。然后将这些干线引向室外，与户外的接地装置相连，作为外壳保护接地。,2024/5/3,13,2024/5/3,14,（2）车间接地系统 接零母线进入车间以后，在有桥式或梁式行车的车间内，可利用行车钢轨，用-404扁钢相连，作为接地回路，如车间没有钢轨可做接地，则应另设接地系统。,2024/5/3,15,五、接地体,无论建筑物防雷接地还是设备系统接地，接地体是非常关键的一部分。接地体可以利用建筑物的结构或者人工设置。1、利用建筑物的结构作为接地体 经常作为接地体的建筑物的结构有钢结构、钢筋混凝土结构、钢轨、金属管道等，这些构件只要安装正确，都是很好的接地体。,2024/5/3,16,2、人工接地体（1）人工接地极：人工接地极一般是将型钢或钢管打入地下，形成有效接地，常用的一般有钢管接地极和角钢接地极；钢管接地极一般用2.5m长4050壁厚不小于4mm的钢管，顶部打入地下深度不小于0.7m，形成接地极，角钢接地极一般用L505角钢，顶部打入地下不小于0.7m，形成接地极。钢管、角钢接地极一般成组,2024/5/3,17,敷设。单根接地极间用-404镀锌扁钢接地母线连接形成一组。具体根数由计算确定，每组中接地极间距应为23倍的接地极长度，一般为5m。（2）接地母线。接地母线一般采用-404镀锌扁钢或8镀锌圆钢制成。,2024/5/3,18,六、接地跨接线,接地母线遇有障碍时，须跨越而相连的接头称为跨接，跨接一般会出现在建筑物的变形缝处，钢轨作为接地体时每节钢轨相连处，通风管道法兰盘连接处等。做法如图11-3a、b所示。,2024/5/3,19,2024/5/3,20,七、接地调试,根据设计要求，防雷及接地装置中的接地体必须有足够小的接地电阻，这些要求一般在设计时，根据土质等情况计算布置出接地极。施工完毕后，为了保证接地电阻达到设计要求，需对已施工完毕的接地体进行接地电阻测试，测试接地电阻一般是从引下线的断接卡子处将原引下线断开，用接地电阻测量仪进行测量，如达不到相应的设计要求要，进行处理。,2024/5/3,21,防雷及接地装置工程量计算及 定额的应用,这部分主要学习防雷接地装置的工程量计算及定额应用，包括四部分内容；接地体、接闪器、引下线及接地电阻的调试。建筑物、构筑物的防雷接地、变配电系统接地，设备接地及避雷针的接地可套用第二册第九章中的有关子目进行预算的编制。,2024/5/3,22,一、接地体,1、接地极（板）制作、安装 接地极（板）制作、安装定额子目根据不同材料及施工地质条件，分别列出，有钢管接地极、角钢接地极、圆钢接地极、接地极板（块）。工作内容包括：尖端加固帽加工、接地极打入地下及埋设、下料、加工、焊接等。编制预算时，根据施工图分别计算出各种接地极“根”（板或块）,2024/5/3,23,数，根据土质情况（材质）套用相应的定额子目，计算制作安装的基价。作为接地极的钢管、角钢、圆钢、钢板、铜板为未计价材料，其长度按设计规定计算，设计无规定时，每根长度按2.5m计算。若设计有管帽时，管帽另按加工件计算。,2024/5/3,24,2、接地母线敷设 定额中接地母线敷设分户外敷设（按母线的截面积分子目）、户内敷设和铜接地绞线（按母线的截面积分子目）敷设。工作内容包括挖沟、接地线平直、下料、测位、打眼、埋卡子、煨弯、敷设、焊接、回填土夯实、刷漆等。接地母线的工程量应根据施工图设计水平和垂直规定长度，另加3.9%的附加长度（指转弯，上下波动，搭接接头，避绕障碍物等所占长度），按,2024/5/3,25,“延长米”计算。即母线敷设工程量=施工图中水平和垂直长度（1+3.9）。接地母线为未计价材料，计算时应另增加规定的损耗率。户外接地母线的敷设定额系按自然地坪考虑的，包括挖土及回填土夯实等工作，不应另行计算土方工程量。如遇有石方、矿碴、积水、障碍物等情况可另行计算。,2024/5/3,26,3、接地跨接线安装 定额中接地跨接线安装包括接地跨接线安装、构架接地、钢铝窗接地等三项，工作内容包括：下料、钻孔、煨弯、挖填土、固定、刷漆等。在编制预算时，接地跨接线以”处”为单位计量，按规程规定凡需作接地跨接线的工程内容，每跨接一次接一处计算，户外配电装置构架均需接地，每副构架按”一处”计算。,2024/5/3,27,二、接闪器,1、避雷针制作安装 预算定额中避雷针制作定额根据避雷针的材质（钢管、圆钢）不同及避雷针高度不同分别列项以“根”计。避雷针安装定额根据安装的处所分项，以“根”计算，套用下列定额子目。（1）避雷针安装在烟囱上 避雷针安装在烟囱上，预算定额按照避雷针安装的高度，即烟囱的高度分别列,2024/5/3,28,出相应子目，工作内容包括预埋铁件、螺栓或支架、安装固定、补漆。（2）避雷针装在建筑物上 预算定额中根据针长，按在平屋面上、装在墙上分别列出相应子目，工作内容同安装在烟囱上。水塔顶的避雷针安装套用平屋面上安装定额。,2024/5/3,29,（3）避雷针安在金属容器及构筑物上。定额中根据针长、按在金属容器顶、壁和构筑物上（木杆上、水泥杆上、金属构架上）分别列项，工作内容同前。如避雷针安装在木杆或水泥杆上，定额中已包括圆钢引下线安装及材料价值。（4）独立避雷针安装。定额中，按照避雷针高度分别列项，以“基”计量。工作内容包括：组装、焊接、吊装、找正、固定、补漆。,2024/5/3,30,2、避雷网安装 定额中分别根据敷设方式不同（沿混凝土块、沿折板支架）分别列项。定额包括平直、下料，测位、埋卡子、焊接、固定、刷漆。在编制预算时，避雷网工程量根据施工图计算出避雷网的长度另加3.9%的附加长度，以“米”计，套用相应子目。作为避雷网的圆钢或扁钢，为未计价材，另行计算价值。混凝块制作另计。,2024/5/3,31,3、半导体少长针消雷装置安装 定额根据安装高度不同分别列项，以“套”计量。4、均压环敷设 均压环的敷设方式有两种，一种是利用圈梁钢筋做均压环，另一种是单独用扁钢圆钢做均压环。利用圈梁钢筋做均压环时，套用相应定额。定额按焊接两根主筋考虑，按圈梁中心线长度，以“延长米”计量。超过两根主筋时，可按比例调整。单独用扁钢、圆钢作“均压环”,2024/5/3,32,时，仍以延长米计量，用第二册第九章“户内接地母线敷设”子目。“引下线”“均压环”用柱子主筋和圈梁主筋代替时，要互相焊接成网，焊接工程量以焊接点以“处”计量，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑的，如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。需要连接的柱子主筋和圈梁钢筋“处”数按设计规定计算。用第二册、第九章相应子目。,2024/5/3,33,均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），每隔6米设一均压环。在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。,2024/5/3,34,三、引下线敷设,引下线敷设定额根据引下线敷设方式不同分为利用金属构件引下，沿建筑物、构筑物引下，利用建筑物主筋引下三个子目。安装定额包括支持卡子的制作与埋设，其中引下线为未计价材料。,2024/5/3,35,（1）沿建筑物、构筑物引下：引下线安装工程量计算，按施工图建筑物高度计算，以“延长米”计量。计量公式为：引下线长度=按图示尺寸计算垂直和水平长度（1+3.9%）（2）利用金属构件、建筑物主筋引下：按引下长度以“延长米”计。利用建筑物主筋作引下线的，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。,2024/5/3,36,（3）断接卡子的制作与安装：断接卡子制作安装以“套”计量，按设计规定装设的断接卡了数量计算。接地检查井内的断接卡子安装按每井一套计算。套应定额中的专用子目。,2024/5/3,37,四、接地装置接地电阻测试,接地装置接地电阻测试分别按第二册第十一章相应独立接地极及接地网子目进行计算。独立接地装置按6根接地极以内为一组以“组”计；接地网以“系统”计。如果测试接地电阻达不到要求，经处理后，再做测试，应另计一次费用。,2024/5/3,38,五、注意事项,1、第二册第九章不适用于采用爆破方法敷设接地极、接地线的安装，也不包括高土壤电阴率地区采用换土或化学处理的接地装置及接地电阻的测定工作 2、第二册第九章定额中，避雷针的安装，半导体少长针消雷装装置安装均已综合考虑了高空作业的因素。,2024/5/3,39,例题：某饲料厂主厂房，房顶的长和宽分别为30米和11米,层高4.5m共五层，女儿墙高度0.6m，室内外高差0.45m。女儿墙顶敷设8镀锌圆钢避雷网,8镀锌圆钢引下线自两角引下,在距室外自然地平1.8米处断开,在距建筑物3米处,设三根2.5米长L505角钢接地极，打入地下0.8米,顶部用-404镀锌扁钢连通，在引下线断接处和引下线连接。依据97版河南省安装工程单位估价表第二册及有关参考价格计算直接费及材料价格。,2024/5/3,40,第一步 依据自上而下的顺序计算工程量（1）屋顶避雷网敷设（30+11）21.039=85.2m（2）引下线敷设8（4.55+0.6+0.451.8）21.039=45.2m（3）接地母线(1.8+0.8+3+10)21.039=32.42m（4）接地极安装 23=6根（5）接地极接地电阻测试 2,2024/5/3,41,第二步 依据敷设方式、高度套用相关子目计算直接费及未计价材价格，填写预算表格，如下表所示。,2024/5/3,42,安装工程预算表,2024/5/3,43,小结：本讲学习了接地体、接闪器、引下线敷设、接地装置接地电阻的调试工程量的计算、定额应用、编制预算时应注意的问题等。是电气工程预算的重要组成部分。,2024/5/3,44,避雷带,2024/5/3,45,避雷带支架,2024/5/3,46,接地装置,2024/5/3,47,避雷针,2024/5/3,48,独立避雷针,2024/5/3,49,接地体,2024/5/3,50,2024/5/3,51,2024/5/3,52,2024/5/3,53,2024/5/3,54,2024/5/3,55,2024/5/3,56,2024/5/3,57,2024/5/3,58,2024/5/3,59,
