670教学内容： 纸上定线方法与步骤 实地放线的方法与步骤.ppt

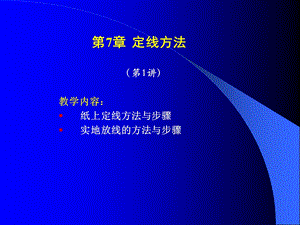

教学内容：纸上定线方法与步骤 实地放线的方法与步骤,第7章 定线方法（第1讲）,定义：定线是按照已定的技术标准，在选线布局阶段选定的“路线带”的范围内，结合细部地形、地质条件，综合考虑平、纵、横三面的合理安排，确定并实地定出道路中线的位置的过程。定线方法：直接定线：适用于标准较低的路线。（一阶段设计）纸上定线：适用于技术标准高的、地形、地物复杂的路线。（两阶段初步设计）,第7章 定线方法,纸上定线：在大比例尺（一般以1：1000为宜）地形图上确定道路中线的位置的过程。越岭线纸上定线 的方法：1.定导向线（1）确定路线方案。,7.1 纸上定线,B,高差47.5m平均纵坡15.3%,直线距离310m,纸上定线：在大比例尺（一般以1：1000为宜）地形图上确定道路中线的位置的过程。越岭线纸上定线 的方法：2.定导向线（1）确定路线方案。（2）绘均坡线。等高线间平距：a=h/i平均,7.1 纸上定线,纸上定线：在大比例尺（一般以1：1000为宜）地形图上确定道路中线的位置的过程。越岭线纸上定线 的方法：1.定导向线（1）确定路线方案。（2）绘均坡线。等高线间平距：a=h/i平均（3）定导向线。,7.1 纸上定线,（4）平面试线：穿直线：按照“照顾多数，保证重点”的原则综合考虑平面线形设计的要求，穿线交点，初定路线导线（初定出交点）。敷设曲线：按路中线计划通过部位选取且注明各弯道的圆曲线半径，缓和曲线长度等。,纸上定线：在大比例尺（一般以1：1000为宜）地形图上确定道路中线的位置的过程。越岭线纸上定线 的方法：1.定导向线（1）确定路线方案。（2）绘均坡线。等高线间平距：a=h/i平均（3）定导向线。,7.1 纸上定线,2.修正导向线,（1）点绘纵断面草图。（2）纵断面修正导向线。根据纵断面设计的填挖情况，对纵断面地面高程进行修正（挖方过大，降低地面高程；填方大，升高地面高程），在平面试线是的对应路段进行平面线位调整，称为修正导向线。,（3）横断面修正导向线（横断面校核）。检查重点横断面，必要的平面线形修正。,2.修正导向线,（1）点绘纵断面草图。（2）纵断面修正导向线。根据纵断面设计的填挖情况，对纵断面地面高程进行修正（挖方过大，降低地面高程；填方大，升高地面高程），在平面试线是的对应路段进行平面线位调整，称为修正导向线。,3.定线 经过几次修正导向线后，最终确定出满足标准、平纵线形都比较合理的路线导线，最终定出交点位置（一般由交点坐标控制）及平曲线要素。（1）直线型法：（传统法）交点位置，敷设曲线（2）曲线型法：圆曲线、直线布置，缓和曲线连接,2.修正导向线,（1）点绘纵断面草图。（2）纵断面修正导向线。根据纵断面设计的填挖情况，对纵断面地面高程进行修正（挖方过大，降低地面高程；填方大，升高地面高程），在平面试线是的对应路段进行平面线位调整，称为修正导向线。,（3）横断面修正导向线（横断面校核）。检查重点横断面，必要的平面线形修正。,7.2 实地放线,7.2.1 穿线交点法 穿线交点法是根据平面图上路线与施测地形时敷设的控制导线（以下简称导线）的关系，把纸上路线的每条边逐一而独立地放到实地上去，延伸这些直线支出交点，构成路线导线。1支距法,7.2 实地放线,7.2.1 穿线交点法 穿线交点法是根据平面图上路线与施测地形时敷设的控制导线（以下简称导线）的关系，把纸上路线的每条边逐一而独立地放到实地上去，延伸这些直线支出交点，构成路线导线。1支距法 2解析法,7.2 实地放线,7.2.1 穿线交点法 穿线交点法是根据平面图上路线与施测地形时敷设的控制导线（以下简称导线）的关系，把纸上路线的每条边逐一而独立地放到实地上去，延伸这些直线支出交点，构成路线导线。1支距法 2解析法,7.2.2 拨角法 拨角放线：根据纸上路线在平面图上的位置与导线的关系，用坐标计算每一条线的距离、方向、转向角和各控制柱的里程，放线时就按照这些资料直接拨角量距。,7.2.3 直接定交点法,在地形平坦，视线开阔，路线受限不十分严，路线位置能根据地面目标明显决定的地区；可依纸上路线和地貌地物的关系，现场直接将交点定出。,1.采用统一的坐标系统对路线导线进行坐标计算（计算导线点坐标）。2.实测地形图，进行纸上定线后，计算路线中线上各桩号的坐标（逐桩坐标）。3.坐标法放线。全站仪、双频GPS（RTK）（1）坐标放线（2）极坐标法放线,7.2.4 坐标法,至少需要两个导线点,
