[工程科技]第05章管道布置图.ppt

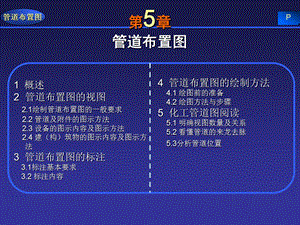

第5章管道布置图,1 概述 管道布置图的视图 2.1绘制管道布置图的一般要求 2.2 管道及附件的图示方法 2.3 设备的图示内容及图示方法 2.4 建（构）筑物的图示内容及图示方法 3 管道布置图的标注 3.1标注基本要求 3.2 标注内容,4 管道布置图的绘制方法 4.1 绘图前的准备 4.2 绘图方法与步骤5 化工管道图阅读 5.1 明确视图数量及关系 5.2 看懂管道的来龙去脉 5.3分析管道位置,管道布置图,P,5.1 概 述,管道布置图,管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。,1 图幅,管道布置图的图幅应尽量采用A0，比较简单的也可采用A1或A2。同区的图应采用同一种图幅。图幅不宜加长或加宽。,一般采用的比例为130，也可采用1：25，当仅有大管道大尺寸设备的工艺装置时，可采用150。同区的或各分层的平面图，应采用同一比例。剖视图的绘制比例应与管道平面布置图一致。,2 比例,5.2.1 绘制管道布置图的一般要求,粗线 0.91.2mm 单线管道中粗线 0.50.7mm 双线管道细线 0.150.3mm 法兰、阀门及其他图线,3 图线,图名、图标中的图号、视图符号 7号字工程名称、文字说明及轴线号、表格中的文字 5号字数字及字母、表格中的文字（格子小于6mm时）3.5号字,4 字体,5.2.1 绘制管道布置图的一般要求,5 视图的配置,对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。,各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。,若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。,如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL.平面”。,5.2.1 绘制管道布置图的一般要求,B.L表示装置边界；M.L表示接续线；COD表示接续图,5 视图的配置,管道布置图应按设备布置图或按分区索引图所划分的区域绘制。,5.2.1 绘制管道布置图的一般要求,1 管道画法,DN大于和等于400mm的管道,公称直径（DN）小于和等于350mm的管道,5.2.2 管道及附件的图示方法,地下管道,2 管道交叉,把被遮住的管道的投影断开,也可将上面的管道的投影断开,5.2.2 管道及附件的图示方法,3 管道重叠,5.2.2 管道及附件的图示方法,将上面管道的投影断开,多条管道投影重叠时，可将最上的一条用“双重断开”符号表示,也可在投影断开处注上小写字母,管道转折后投影重叠，将下面的管道画至重影处，稍留间隙断开,4 管道转折,(a)向下弯折90(b)向上弯折90(c)大于90弯折,5.2.2 管道及附件的图示方法,5 管件及阀门,5.2.2 管道及附件的图示方法,管道用三通连接的画法,常用管件的表达图例,常用管件的表达图例,常用管件的表达图例,6 传动结构,传动结构应按实物的尺寸比例画出，以免与管道或其他附件相碰。,电动式 气动式 液压或气动式,常用传动结构符号,阀门和传动结构的组合表示,5.2.2 管道及附件的图示方法,检测元件用直径为10mm的圆圈表示；用细实线将圆圈和检测点连接起来；圆圈内按PID检测元件的符号和编号填写；一般画在能清晰表达其安装位置的视图上。,7.控制点,5.2.2 管道及附件的图示方法,8 支吊架,用来支承和固定管道，其位置一般用符号表示。,固定管架,滑动管架,导向管架,弹簧支吊架,轴向止推架,5.2.2 管道及附件的图示方法,管道轴测图 一、管道轴测图的内容管道轴测图是用来表达一个设备至另一设备、或某区间一段管道的空间走向，以及管道上所附管件、阀门、仪表控制点等安装布置情况的立体图样。,管道轴测图包括以下内容。（一）图形 按轴测投影原理绘制的管道轴测图及其附属的管件、阀门等的符号和图形。（二）尺寸及标注 标注管道编号、管道所接设备的位号及其管口序号和安置尺寸等。（三）方位标 安置方位的基准。管道轴测图是按正等测投影绘制的，在画图之前首先确定其方向，如图（a）所示。要求其方向与管道布置图的方向标一致，如图（b）所示。并将管道轴测图的方向标绘制在图样的右上方。,（四）技术要求 有关焊接、试压等方面的要求。（五）材料表 列表说明管道所需要的材料名称、尺寸、规格、数量等。（六）标题栏 填写图名、图号、比例、责任者等。,（a）正等测轴测轴 管道图方位标 管段图方位标,二、管道轴测图的表达方法（一）管道轴测图的画法 1.管段图反映的是个别局部管道，原则上一个管段号画一张管段图。对于复杂的管段，或长而多次改变方向的管段，可利用法兰或焊接点作为自然点断开，分别绘制几张管段图。但需用一个图号注明页数。对比较简单，物料、材质均相同的几个管段，也可画在一张图样上，并分别注出管段号。2.绘制管段图可以不按比例，根据具体情况而定，但位置要合理整齐，图面要均匀美观，各种阀门、管件的大小及在管道中的位置、相对比例要协调。3.管道一律用粗实线单线绘制，管件（弯头、三通除外）、阀门、控制点则用细实线以规定的图形符号绘制，相接的设备可用细双点划线绘制，弯头可以不画成圆孤。4.阀门的手轮用一短线表示，短线与管道平行。阀杆中心线按所设计的方向画出。,5.管道与管件、阀门连接时，注意保持线向的一致。如图所示。,空间管道连接（线向）6.必要时，画出阀门上控制元件图示符号，传动结构、型式适合于各种类型的阀门。如图所示。,仪表控制元件表示法,例题:根据已知一段管道的平面、立面图，绘制管段图并标注尺寸。如图所示。,绘制管段图并标注尺寸,（二）偏置管的画法 为便于安装维修和操作管理，并保证劳动场所整齐美观，一般工艺管道布置大都力求平直，使管道走向同三轴测方向一致，但有时为了避让，或由于工艺、施工的特殊要求，必须将管道倾斜布置，此时称为偏置管（offset也称斜管）。在平面内的偏置管，用对角平面或轴向细实线段平面表示，如图（a）所示；对于立体偏置管，可将偏置管绘在由三个坐标组成的六面体内，如图（b）所示。,空间偏置管表示法,（三）管道轴测图的尺寸与标注 1注出管子、管件、阀门等为满足加工预制及安装所需的全部尺寸。如阀门长度、垫片厚度等细节尺寸，以免影响安装的准确性。2每级管道至少有一个表示流向的箭头，尽可能在流向箭头附近注出管段编号。3标高的尺寸单位为m，其余的尺寸均以mm为单位。4尺寸界线从管件中心线，或法兰面引出，尺寸线与管道平行。5.所有垂直管道不注高度尺寸，而以水平管道的标高“EL.”表示即可。6.对于不能准确计算，或有待施工时实测修正的尺寸，加注符号“”作为参考尺寸。对于现场焊接时确定的尺寸，只需注明“F.W”。7注出管道所连接的设备位号及管口序号。8.列出材料表说明管段所需的材料、尺寸、规格、数量等。,附有材料表的管道轴测图,三、管道轴测图的阅读,管道轴测图是针对一段管路进行表达的，相对管道布置图更为清晰明了，易读易懂，大多用在现场施工当中。只要结合方向标，材料表，就可以了解这一段管路上管件、阀门的规格、数量、安装形式及管路的走向。例题 阅读如图所示的管道轴测图。由图可以得知：（一）此段管道中包括三通管2个，弯头6个，法兰2个，阀门3个。（二）从管口A到管口B的管道走向是:从A管口开始，先向左，再向上、向后、向左、向前、向右、向下，向左可到达C管口。（三）管口A处阀门的朝向是向上，B处阀门的朝向是向前，C处阀门的朝向是向后。,管道轴测图,在管道平面布置图中，应以设备布置图所确定的位置按比例用细实线画出所有设备的简略外形和基础、平台、梯子。还应表示出吊车梁、吊杆、吊钩和起重机操作室。应按比例画出卧式设备的支撑底座，标注固定支座的位置，支座下如为混凝土基础时，应按比例画出基础的大小，不需标注尺寸。对于立式容器还应表示出裙座人孔的位置及标记符号。对于工业炉，凡是与炉子和其平台有关的柱子及炉子外壳和总管联箱的外形、风道、烟道等均应表示出。,5.2.3 设备的图示内容及图示方法,根据设备布置图按比例画出柱、梁、楼板、门、窗、楼梯、操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通道、栏杆、梯子和安全护圈等建（构）筑物。按比例用细点划线表示就地仪表盘、电气盘的外轮廓及电气、仪表电缆槽或架和电缆沟，不必标注尺寸，避免与管道相碰。对于生活间及辅助间应标出其组成和名称。,5.2.4 建（构）筑物的图示内容及图示方法,5.3 管道布置图的标注,5.3.1 标注基本要求5.3.2 标注内容,5.3.1 标注基本要求,标高、坐标以米为单位，小数点后取三位数；其余的尺寸一律以毫米为单位，只注数字，不注单位；管子公称直径一律用毫米表示；基准地平面的设计标高表示为：EL100.000m；低于基准地平面者可表示为：9.m。,2 尺寸数字,1 尺寸单位,尺寸数字一般写在尺寸线的上方中间，并且平行于尺寸线。不按比例画图的尺寸应在尺寸数字下面画一道横线。,SL1305-100 SL1305-100B1A（H）EL.BOP EL.,5.3.1 标注基本要求,标高（以管道中心线为基准）,标高（以管底为基准）,介质代号,管道编号,公称直径（HGJ35-90标准中系列）,管道等级,隔热型式,公称直径（HGJ35-90标准中系列）,3 管道的标注,4 图名,管道布置图 管道布置图 EL.平面 A-A、B-B剖视,5.3.2 标注内容,1 建（构）筑物,标注建筑物、构筑物的轴线号和轴线间的尺寸；标注地面、楼面、平台面、吊车、梁顶面的标高。,2 设备,按设备布置图标注所有设备的定位尺寸或坐标、基础面标高；标注设备管口符号、管口方位（或角度）、标高等。,工作点标高,工作点标高,管中心标高,法兰面标高,顶,底,底,3 管道,5.3.2 标注内容,标注出所有管道的定位尺寸及标高，物料的流动方向和管号；,定位尺寸以毫米为单位，而标高以米为单位；,所有管道都需要标注出公称直径、物料代号及管道编号；,异径管，应标出前后端管子的公称通径，如：DN80/50或8050；,有坡度的管道，应标注坡度（代号为i）和坡向。,4 管件,5 阀门,6 仪表控制点,5.3.2 标注内容,一般不标注定位尺寸；,对某些有特殊要求的管件，应标注出某些要求与说明。,一般不注定位尺寸，只要在立面剖视图上注出安装标高；,当管道中阀门类型较多时，应在阀门符号旁注明其编号及公称尺寸。,标注用指引线从仪表控制点的安装位置引出；也可在水平线上写出规定符号。,7 管道支架,5.3.2 标注内容,水平向管道的支架标注定位尺寸；垂直向管道的支架标注支架顶面或支承面的标高；在管道布置图中每个管架应标注一个独立的管架编号；管架编号由5个部分组成：,5.3.2 标注内容,7 管道支架,5.3.2 标注内容,7 管道支架,有管托,无管托,弯头支架或侧向支架,用一个编号表示多根管道的支架,5.3.2 标注内容,7 管道支架,P,5.4.1 绘图前的准备 5.4.2 绘图方法与步骤,管道布置图,5.4 管道布置图的绘制方法,从有关图纸资料中了解设计说明本项目工程对管道布置的要求以及管道设计的基本任务；充分了解和掌握工艺生产流程厂房建筑的基本结构设备布置情况以及管口和仪表的配置。,5.4.1 绘图前的准备,5.4.2 绘图方法与步骤,1 拟定表达方案,2 确定图幅与比例，合理布图,3 绘制管道平面布置图,4 管道剖视图的画法,5 绘制方位标,6 填写管口表,7 绘制附表、标题栏，注写说明,8 校核与审定,5.4.2 绘图方法与步骤,管口表,设备位号,管口符号,公称通径DN(mm),公称 压力 PN(MPa),密封面型式,连接法兰 标准号,长度(mm),标高(M),坐 标（m）,方位（）,N,E(W),垂直 角,水平角,5.5 化工管道图阅读,5.1 明确视图数量及关系5.2 看懂管道的来龙去脉5.3 分析管道位置,5.5 化工管道图阅读,5.5 化工管道图阅读,5.5 化工管道图阅读,5.5 化工管道图阅读,5.5 化工管道图阅读,
