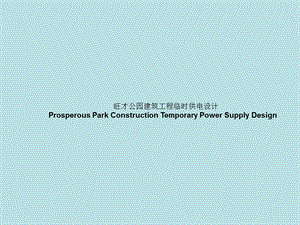

旺才公园建筑工程临时供电设计Prosperous Park Construction Temporary Power Supply Design,毕业设计任务书一、设计内容：旺才公园为新建开发项目，要求为工程作临时供电设计。二、设计依据：旺才公园地处丘陵地带，总平面图：,该项目共有三个工程，1号工程是饭店，现场用电70kW；2号工程施工供暖中心，现场用电100 kW；3号工程是望月楼，用电50 kW；为配合施工，4号为钢筋加工，用电127 kW；5号混凝土搅拌站，用电60 kW；6号木工场用电40 kW；7号预制场用电46 kW；8号生活区用电28 kW，照明总用电40kW。需要系数0.4，平均功率因数0.7。三、设计要求1确定变压器容量、型号、安装位置；2确定供电线布局，绘出供电平面图；3计算各路供电线的导线截面积（采用BLX导线）；4确定变电所主接线方案，画出主接线图，计算短路电流，选择校验变电所一次设备；,设计内容,1、负荷计算2、工厂总降压变电所的位置和主变压器的台数及容量选择3、工厂总降压变电所主结线设计 4、厂区高压配电系统设计5、工厂供、配电系统短路电流计算6、改善功率因数装置设计7、变电所高、低压侧设备选择8、继电保护及二次结线设计9、变电所防雷及接地电阻设计,电力负荷计算表,变压器台数的选择,由于该公园的供电负荷属于三级负荷，对电源的供电可靠性要求不高，且计算负荷数值较小宜采用一台变压器。由计算负荷，得知补偿后变压器的容量应选为315 kVA宜选用油浸式S9-315/10(6),联结组别为Dyn11。,变压器的位置,由设计题目要求可知施工地点为正常环境且变压器容量在315 kVA之内因此变压器可安装在杆上，且距地面至少为2.7m。变压器安装的电杆大致位置的确定：由负荷圆的半径r,确定负荷“重心”。r=P30k，取k=1/，可知变压器应装在2、4号工程之间，且靠近4号工程。,主接线图如下所示,可绘出该公园的供电平面图,如下图所示:,短路计算表,高压隔离开关,初选GN19-10/630型 高压隔离开关的选择校验表,高压断路器,初选SN10-10 I/630-300型高压断路器的选择校验表,高压熔断器,初选RN1-10/40型高压熔断器的选择校验表,电流互感器,初选LZZBJI-10/30型（支柱式浇注绝缘保护用加大容量）高压电流互感器的选择校验表,电压互感器,初选JDZ-10型（单相树脂浇注式绝缘型）高压电压互感器的选择校验表,避雷器,选为FS-10（阀型避雷器）全长380 mm，需安装在120m高处。,低压断路器,初选DW15-600型低压断路器的选择校验表,低压熔断器刀开关,初选HR5-63021型（注：H：低压刀开关；R：熔断器；5：设备序号；630：额定电流；2：级数；1：前面操作，前面检修）熔体500A。低压熔断器的选择校验表,母线,初选为LMY-404a.校验动稳定度母线在三相短路时所受的最大电力l:水平平放，档距为900 mm，档数大于2，相邻两母线的轴线距离为1600 mm.F(3)=3 ish(3)2la10-7N/A2=3(9.3103A)20.9m/0.16m10-7N/A2=84.3N校验母线短路时动稳定度母线在F(3)作用时弯曲力矩为M=F(3)l/10=84.3N0.9m/10=7.6Nm母线截面系数为W=b2h/6=(0.04m)20.004m/6=10.710-7m3故母线在三相短路时所受到的计算应力为c=M/W=7.6Nm/10.710-7m3=7.1106Pa=7.1 MPa而硬铝母线的允许应力为al=70 MPac=7.1 MPa由此可见,所选母线满足短路动稳定度的要求。b.校验热稳定度求母线满足短路热稳定度的最小允许截面，查表得C=87AJsmm2，而tima=tk+0.05=top+toc+0.05=0.06+0.2+0.05=0.75s故Amin=Ik(3)timaC=3.6103A0.7587 AJsmm2=35.8 mm2由于母线实际截面为A=404 mm2=160 mm2Amin=35.8 mm2因此所选母线满足短路热稳定度要求。,电流互感器,初选类型为LMZJ1-0.5，0.5级、5008005A低压电流互感器的选择校验表,电流互感器采用两相电流差接线，此种接线方式适用于作过电流保护之用。,可绘出该变电所主接线图，如下图所示,变电所主接线,.线路继电保护的电路图,线路的定时限过电流保护和电流速断保护电路图,变压器继电保护的电路图,变压器定时限过电流保护、电流速断保护和过负荷保护的综合电路图,结论,求出了工程总降压变电所高压侧计算负荷及总功率因数及高低压侧的短路计算；根据所求的负荷计算确定出变压器的容量、型号安装位置；确定了导线截面、确定供电线路布局，绘出供电平面CAD图；设计出变电所主接方案，绘出变电所主接线方案图；选择校验变电所一次、二次设备；通过短路计算确定了系统的适当的继电保护，绘制出过电流保护电路的CAD图。通过供电设计，使该公园各工程的供电得到保证，切实保证生产和生活用电的需要，并做好节能工作满足以下四项基本要求安全、可靠、优质、经济。在此供电设计中合理处理了局部和全局当前和长远等方面的关系，有全局观点，能顾全大局，适应发展。,
