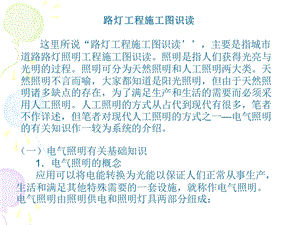

路灯工程施工图识读 这里所说“路灯工程施工图识读，主要是指城市道路路灯照明工程施工图识读。照明是指人们获得光亮与光明的过程。照明可分为天然照明和人工照明两大类。天然照明不言而喻，大家都知道是阳光照明，但由于天然照明诸多缺点的存在，为了满足生产和生活的需要而必须采用人工照明。人工照明的方式从占代到现代有很多，笔者不作详述，但笔者对现代人工照明的方式之一电气照明的有关知识作一较为系统的介绍。,（一）电气照明有关基础知识 1电气照明的概念 应用可以将电能转换为光能以保证人们正常从事生产，生活和满足其他特殊需要的一套设施，就称作电气照明。电气照明由照明供电和照明灯具两部分纽成：,(1)照明供电部分包括电能的产生、输送、分配，控制和耗用系统。该系统主要由电源、导线、控制设备和用电设备（器具）组成。(2)照明灯具部分包括光能的产生、传播、分配（反射，折射和透射）和消耗吸收系统。该系统主要由电光源、灯具、室内外空间、建筑物表面和工作面组成。电气照明供电部分和照明灯具部分既相互独立，但又紧密联系。两者所遵循的基本理论，所依据的基本物理量，设计所采用的计算方法都不相同，但两套系统又通过电光源紧密联系。电光源既是照明供电系统的末端，又是照明灯具的始端。电光源的技术参数同时采用电量(W)和光量(Ims)来表示。电气照明分为室内和室外两大部分，城市道路照明、庭院照明、广场照明等均属室外照明。,2照明的方式和种类,城市道路照明方式应根据道路和场所的特点及照明要求，选择常规照明方式或高杆照明方式。常规照明灯具的布置可分为单侧布置、双侧交错布置、中心对称布置和横向悬索布置五种基本方式（图2-23）。采用常规照明方式时，应根据道路横断面形式、宽度及照明要求进行选择，并应符合下列要求：,(1)灯具的悬挑长度不宜超过安装高度的1/4灯具的仰角不宜超过15；(2)灯具的布置方式、安装高度和问距可按表2-16经计算后确定。,表2-16中灯具的配光类型截光型、半截光型和非截光型的含义说明如下：截光型灯具是指灯具的最大光强方向与灯具向下垂直轴夹角在0 65 之间，90 角和80 角方向上的光强最大允许值分别为10cd/1000lm和30cd/1000lm的灯具。且不管光源光通量的大小，其在90 角方向上的光强最大值不得超过1000cd。,半截光型灯具是指灯具的最大光强方向与灯具向下垂直轴夹角在0 75 之间，90 角和80 角方向上的光强最大允许值分别为50cd/1000lm和100cd/1000lm的灯具.且不管光源光通量的大小，其在90 角方向上的光强最大值不得超过l000cd。非截光型灯具是指灯具的最大光强方向不受限制900角方向上的光强最大值不得超过I000cd的灯具。采用高杆照明方式时灯具及其配置方式，灯杆安装位置、高度、间距以及灯具最大光强的投射方问，应符合下列要求：(1)可按不同条件选择平面对称、径向对称和非对称三种灯具配置方式(图2-24)。布置在宽阔道路及大面积场地周边的高杆灯宜采用平面对称配置方式；布置在场地内部或车道布局紧凑的立体交叉的高杆灯宜采用径向对称配置方式；布置在多层大型立体交叉的高杆灯宜采用非对称配置方式。,(2)灯杆不得设在危险地点或维护时严重妨碍交通的地方。(3)灯具的最大光强投射方向和垂线夹角不宜超过65。(4)市区设置的高杆灯应在满足照明功能要求前提下作到与环境盼调。常规照明灯具安装在高度通常为15m以下的灯杆上，按一定间距有规律地连续设置在道路的一侧、两侧或中间分车带上进行照明的一种方式。高杆照明一组灯具安装在高度大于或等于20m的灯杆上进行大面积照明的一种照明方式。,3照明光源和灯具 国家行业标准CJJ 452006城市道路照明设计标准有关条款对道路照明光源、灯具及其附属装置选择做出了具体的规定。为此，笔者认为有必要对于光源和灯具等相关知识作如下介绍。(1)光源和灯具的概念：凡能将其他形式的能量转换为光能，从而提供光通量的设备、器具统称为光源。而其中可以将电能转换为光能，从而提供光通量的设备，器具则称为电光源。电光源是指灯泡和灯管，是提供光源的设备。灯具又称控照器，俗称灯罩，是光源的配套设备，它是用来控制与改变光源的光强分布，以满足不同场合下人们对照度的要求。电光源与灯具的组合称为电气照明器，简称“照明器”。全国统一市政工程预算定额第八册路灯工程”巾的“照明器具安装工程，就是指灯泡、灯管和灯罩的安装工程。,(2)电光源的分类及代号：按照工作原理，电光源可分为热辐射光源和气体放电光源两大类。热辐射电光源主要是利用电流的热效应，把具有耐高温、低发挥性的灯丝加热到白炽程度而产生可见光。常用的热辐射光源有白炽灯、卤钨灯等。气体放电光源主要是利用电流通过气体（蒸气）时，激发气体电离和放电而产生可见光。气体放电光源按其发光物质又可分为：金属、惰性气体和金属卤化物三种。,D.电光源型号说明举例【例2-1】PZ220100 为普通照明灯，额定电压220v，额定功率为100w。【例2-2】NG150为直筒高压钠灯，额定电压220v，额定功率为150w。注：例2-2中的NG为高压钠灯泡代号。高压钠灯是一种高压钠蒸汽放电灯泡，其放电灯管采用抗钠腐蚀半透明多晶氧化铝陶瓷管制成，工作时发出金白色光。该灯管具有发光效率高、耗电少、逾雾能力强寿命长等特点，适用于道路、机场、码头、车站、广场及工矿企业照明高压钠灯分为直筒型，漫射椭球型、直筒型及漫射椭球型显色改进型四种。高压钠灯外形及接线见图2-26(a)、（b）、(c)所示。,(3)光源的主要技术指标释义。当我们打开电气工程技术手册查阅电光源的有关资料时，总会看到在关于技术数据表格中都列有额定电压，额定电流、额定光通量、额定功率，光色，平均寿命、灯头型号等参数。而这些参数的含义是什么呢？作为一名市政工程造价员，为了正确地确定路灯工程造价，对这些参数的含义应有所了解。为此，笔者分述如下。1)额定电压和额定电流。额定电压是指电光源的规定工作电压，在额定电压下流过电光源的电流称为额定电流。2)额定功率。它是指电光源在额定工作条件下所消耗的有功功率。何谓“有功功率”，鉴于篇幅关系不作详述，仅用公式表示之，即,3)额定光通量和发光效率。额定光通量是指电光源在额定工作条件下发出的光通量，通常又简称为光通量。发光效率是指电光源每消耗1W电功率所发出的光通量。,4)寿命-寿命在这里是指电光源耐用程度电光源的寿命指标有三种：全寿命、有效寿命和平均寿命。全寿命足指电光源直到完全不能使用为止的全部时间；有效寿命是指电光源的发光效率下降到初始值的70%时为止的使用时间；平均寿命是指每批抽样试品有效寿命的平均值。通常所指的寿命为平均寿命。,5)光色，电光源的光色包含有两个方面的意义：一是人眼观看到光源所发出的光的颜色，这称为光源的色表；另一方面是光源所发出的光，照射到物体上，它对物体颜色呈现的真实程度，这称为显色性。在电气照明设计中，色表和显色性是两个很重要的技术指标。色表：色表足人眼观看到光源所发出的光的颜色，它又以色温来表示。所渭“色温”是指当黑体（能吸收全部光能的物体）被加热到某一温度，它所发出的光的颜色与某种光源所发出的光的颜色相同时，这个温度就称为该光源的颜色温度，简称色温，色温以绝对温标“k为单位。例如，ZJD 100型金属卤化灯的色温为6300k.,源的颜色温度，简称色温，色温以绝对温标“k为单位。例如，ZJD100型金属卤化灯的色温为6300k.,显色性：光源的光，对物体颜色呈现的真实程度，称为光源的显色性。在电气照明技术中，光源的显色性以一般显色指数 来表示。例如，金属钠灯的显色指数为7080。6)灯头。电光源末端的裙边称为灯头。工程设计人员在图纸中通常以E/或B/表示，其含义如下：,4城市路灯照明的分类及标准 根据道路使用功能，城市道路照明可分为主要供机动车使用的机动车交通道路照明和主要供非机动车与行人使用的人行道路照明两类。,机动车交通道路照明应按快速路与主干路、次干路、支路分为三级。机动车交通道路照明标准值、交会区照明标准值、人行道路照明标准值，分别见表2-18、表2-19、表2-20。,（二）路灯照明工程施工图的组成和特点 城市道路照明施工图是市政建设项目各类图纸的重要组成部分之一。它的任务主要是用来表明城市道路电气照明工程的构造和功能描述电气照明装置的工作原理，提供设备、线路等的安装技术数据和使用维护依据等。城市道路照明施工图，虽然属于建筑电气工程施工图，但它的组成却与建筑电气工程施工图的组成不完全相同。路灯照明施工图，一般来说仅由图纸目录，设计说明、平面图和详图等几部分组成，而没有电气照明系统图，这是路灯照明施工图组成，与建筑电气施工图组成的惟一不同点。关于路灯照明工程施工图的组成内容和特点分述如下。,1图纸目录和设计说明 图纸目录是用来表明本项市政建设项目路灯照明工程由哪些图纸所组成，各类图纸的名称、编号、张数、图幅规格等。其作用主要是为了便于查阅该项工程有关图纸。其格式见表2-13。,设计说明又称施工说明。它没有固定的内容格式，应视工程具体情况而定。但一般主要阐明工程的概貌、工程规模、设计依据、施工要求等。2施工图纸 路灯工程施工图主要是平面图和详图。(1)路灯平面图。表明照明线路，照明设备平面布置的图纸，就称为平面图。它一般是在城市道路平面图的基础上绘制出来的。它可以单独绘制，也可以与给排水管道、燃气与集中供热管道等施工图绘制在同一张图纸上。图2-28系市西八里村城中村改造工程小区管线综合平面图（见插页3）。该图中对各种管线及建（构）筑物均用下列图例及代号表示，如路灯线路及路灯以 表示。,(2)接线图。电气工程接线图可分为电气装置内部各元件之间及其与其他装置之间的连接关系等图。这里说的接,线图，主要是指路灯照明系统中的电缆（线）接线、电缆中间头接线，灯具接线、路灯控制设备接线等。这种图纸是用来指导路灯照明线路、设备安装、接线和查线的图纸，如图2-29所示。,3)详图。又称节点大样图。它主要是表明路灯照明工程中设备安装的某一部分的具体安装要求和做法的图纸。路灯照明工程详图按照使用性质的不同，有全国通用详图和非通用详图两大类。图2-30是防爆荧光灯立柱式安装全国通用详图。该详图安装所需材料及规格等，见表2-21.,3设备材料表 设备材料表，又称工程量表。根据工程规模大小不同，有设备材料明细表和综合表之分。设备材料表列出了该项电气照明工程所需要的设备和材料的名称、型号（或牌号）、规格和数量等。其用途主要是供建设单位采购材料和造价人员编制工程量清单和工程预算计算工程量时的参考。某设计单位的设备材料表格式如表2-22所示。,4.电气工程施工图的特点 掌握电气工程施工图的特点，对阅读电气工程施工图(包括路灯照明施工图)具有很重要的指导作用。电气工程施工图主要有以下几点：(1)简图是电气工程图的主要表现形式。简图是业内人员的一种专业术语，并不是内容简单，而是指形式的“简化”它是相对于严格按照几何尺寸、绝对位置、相对标高等而绘制的施工图而言。应用这一术语的目的，是为了把这种图与其他的图相区别，即仅表示电路中各设备、元件、部件及装置等的功能和连接关系的图。例如图2-31(a)是某市供电局路灯照明变电所变压器安装结构布置图，它比较真实地画出了各元件的外形结构及尺寸关系，这个图虽然与严格的机械图还有区别但仍可认为是机械图，如果只表示其中的供电关系，则可绘制如图2-31(b)所示的电气系统图。这个图采用的是电气图形符号“FU、“FV”等表示了各部分的组成,及相互关系，这样的图属于简图。因此，我们可以说，简图是用图形符号及带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系的一种图。,(2)图形符号、文字符号是构成路灯电气照明施工图的基本要素。电气工程施工图除扼要的文字说明外，主要是采用国家统一规定的图形符号并加注文字符号绘制而成。因此，可以说图形符号和文字符号就是构成电气工程施工图的语言“词汇”。因为构成电气工程的设备、元件、部件及线路很多，结构类型不一，安装方式各异，为了达到图面简沽、清晰和内容简化之目的，只有借用统一的图形符号和文字符号来表达，才能促使上述目的的实现。(3)元件和连接线是电气图描述的主要内容。大家知道，一种电气装置或系统，主要由电气元件和连接线构成，因此，无论是说明电气工作原理的电路图，表示供电关系的电气系统图，还是表明安装位置和接线关系的平面图和接线图等，都是以电气元件和连接线作为描述的主要内容。,(4)电路都必须构成闭合回路。众所周知，只有构成闭合回路的电路，电流才能够流通，电气设备才能起动和正常工作。一个电路的组成，包括四个基本要素，即：电源、导线、开关控制设备和用电设备。(5)电路、设备等构成一个整体。任何一个电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来，构成一个整体。(6)电气工程施工通常与主体工程（土建工程）及其他安装工程（水暖管道、工艺管道、通风管道、通讯线路、消防系统及机械设备安装工程等）施工相互配合进行。例如：暗设线路的穿线管敷设、开关、插座安装孔位置等都是在墙体砌筑、地（楼）而铺设的同时进行敷设和预留。,（三）路灯照明工程施工图识读的一般方法 城市道路照明施工图识读没有固定的方法。同时，路灯照明工程施工图一般来说，比工业建设项目的电气图小仅张数少，而且内容也比较简单，所以当拿到一套城市道路照明施工图时，应按照下述步骤和方法进行识读，才能获得理想的效果和达到识图的目的。1识读的步骤(1)查看图纸目录。了解工程项目图纸组成内容、张数、图号及名称等。(2)阅读设计总说明。了解工程总体概况及设计依据和标准。了解图纸中未能表达清楚的各有关事项，如供电电源的来源、电压等级、线路敷设方式、设备安装高度，安装方式及施工应注意的事项等。有些分项局部问题是在各分项工程图纸上说明的，所以阅读分项工程图纸时，也要先看图纸中的设计说明。,(3)阅读系统图。在关于“路灯照明工程施工图的组成和特点”一题中已说明路灯照明施工图一般没有系统图，但根据工程项目规模大小的不同，有些照明供电电源部分也有系统图，如变配电工程的供电系统图等。阅视系统图的目的是了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号，有关参数等，掌握该系统的基本概况。(4)阅读电路图和接线图。由电气工程图的特点得知任何一个电路都必须由四个基本要素构成一个整体的闭合回路，路灯照明电路也是由电源，开关，导线和光源构成的闭合回路。因此，在识读路灯照明施工图时，要了解各系统中的供电设备、用电设备的电气自动控制原理，以便指导设备的安装和控制系统的调试工作。因为路灯照明工程的电路图设计人员一般是采用功能布局法绘制的，所以识读时应依据其功能关系从左至右或从上至下一个回路一个回路地进行阅读。但笔者在工怍巾的阅读方法是从电源的引入处开始，沿着电,路走过的路线，一个回路一个回路地阅读。存这一一过程巾，对电路中所采用的设备、器具、元件的性能、特点、型号、规格等也应同时有所了解，以便为下一步计算工程数量打好基础。造价人员识图的同的，就是为了提高工程量计算的基本功和保证工程量的计算质量。(5)阅读平面布置图。平面布置图是电气设备安装工程图纸中的重要图纸之一，各类电气平面图，都是用来表示设备安装位置、线路敷设部位、敷设方式及所用导线型号、规格、数量、管径大小的，是安装施工、编制工程最清单及工程预算的主要依据，必须具有熟练的阅读功能。(6)阅读安装大样图（详图）。安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工、计算工程量和编制工程材料计划的重要依据。特别是对于初学者更显重要，甚至可以说是不可缺少的。,(7)阅读设备材料表。设备材料表提供了该工程所需要的设备、材料的型号、规格和数量，是编制设备、材料采购计划的重要依据，也是编制工程量清单及工程预算计算工程量的重要参考依据。总之，阅读电气工程施工图不像阅读建筑工程施工图那样先左后右，先上后下先内后外地阅读。为了更好地利用图纸指导施工和编制好电气上程工程量清单和工程预算，对路灯照明施工图的阅读，应根据各人的实际情况，自己灵活掌握并应有所侧重。2识读的方法 城市路灯照明工程施工的识读方法，概括起来是：从电源来源处起，沿电能输送电路的方向，分系统，分道路，分街巷至用电设备（主要是指“电光源”），一条线一条线地阅读。这种方法可用程序式表达为电源起点 配电设备 控制设备用电设备（电光源）。,3识图注意事项(1)注意从粗到细，循序看图，切忌粗糙，杂乱无章，无头无绪地看。(2)注意相互对照综合看图。(3)注意南整体到局部及重点看图。(4)注意在施工现场和日常生活中，结合实际看图。(5)泣意图中说明或附注。(6)注意索引标志和详图标志。(7)注意标高和比例。(8)注意材料规格、数量和做法。,（四）路灯照明工程施工图识读举例 这里以前述图2-28（见插页3）为例介绍一下路灯照明施T图的识读。该图是 市西八里村城中村改造工程XX小区管线综合平而图。该图以图例 等共标明了六种线路，|其中有直埋电力线、直埋路灯线及路灯、直埋弱电电缆。该图仅为各种管线综合平面图，没有系统图和设备材料表，所以对图中所标注的设备材料规格、型号等无法知晓，若欲知晓，必须另行阅读相关专业设计施工图。由于各有关专业施工图本书编写组工作人员尚未收集到，故仅就图2-28中标明的内容做以介绍。,第一，该小区室外照明线路采用铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV22395SC100FC型由两处埋地引入，第一处从视图方向的左下侧引入；第二处从视图方向的右下侧引入。,第二，从第一处引入的电缆由图幅区E2处向右拐全图幅分区E4处后分为两条支线，一条斜向引至图幅区D7处的电气装置DM;另一条由E4处向下拐至F4处后，再向右拐去，主要为小区道路照明线，其符号为 此符号中“LD”，表示直埋路灯线，“”表示路灯，但含义很不确切，即：到底是路灯还是路灯杆如果足表示灯具，则应以灯的符号 表示。第三，从第二处引入的电缆由图幅分区G9处引至图幅分区B7、四号楼外侧的电气设备，什么设备，图中未作交待。第四，该图右下侧活动广场照明电路由图幅区D7之间的电气装置DM引来，照明灯具为，此符号代表什么灯，从图面中难以知晓，应通过阅读该小区路灯照明专业设计图纸才能解决，但本书编写组工作人员未能收集到该专业设计图纸，所以广场照明选用的是什么灯具问题解决不了。,第五，为使读者对路灯照明灯具的了解，这里兹将高压汞柱灯、高压钠柱灯、大玉兰路灯、中玉兰路灯、圆球路灯的型号说明及技术数据介绍于下、,
