[高等教育]阴影透视第一章 建筑阴影的基本知识.ppt

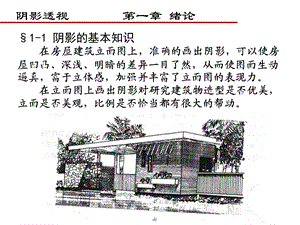

,阴影透视 第一章 绪论,1-1 阴影的基本知识 在房屋建筑立面图上，准确的画出阴影，可以使房屋凹凸、深浅、明暗的差异一目了然，从而使图面生动逼真，富于立体感，加强并丰富了立面图的表现力。在立面图上画出阴影对研究建筑物造型是否优美，立面是否美观，比例是否恰当都有很大的帮助。,阴影透视 第一章 绪论,阴影透视 第一章 阴影的基本知识,一 建筑阴影的基本概念与术语 建筑物在光线照射下，一些表面向着光线，被照亮，称为阳面；另一些表面则背着光线，光线照射不到，显得阴暗，称为阴面。阳面和阴面的分界线称为阴线。照射在阳面上的光线，由于被建筑物挡住而形成了一些暗区。这些暗区与建筑物另一些表面或地面也交得黑暗的区域，这个区域称为影子或影，影的轮廓线称为影线，影所在的面称为承影面，阴面和影子合称为阴影。,阴影透视 第一章 绪论,呈现阴影的三要素：光线、物体、承影面。,二 习用光线 为了作图简捷和度量方便，常采用一种特殊的平行光线，称为习用光线。习用光线在空间的方向为平行于各投影面的正立方体的体对角线的方向，它与三个投影面的倾角均相等，=35。,阴影透视 第一章 绪论,光线的V、H、W投影l、l、l与相应投影轴的夹角为45。选用了习用光线，在画建筑图的阴影时，可用45三角板作图。同时，在立面图上画出来的影，可以直接反映阴线距承影面的距离和建筑物某些部位的深度。,阴影透视 第一章 绪论,1-2 点的影一 点在投影面上的落影 光线迹点法 1.点在一个投影面上的落影 如图所示，求点B的影，其实质是过点B作直线与习用光线平行，然后求出该直线与承影面的交点即为点B的影BO。在投影面上的点A，它的影A0与自身重合。,实质：点在承影面上的影，是过该点的光线延长后，与承影面的交点。,阴影透视 第一章 绪论,2.点在两个投影面上的落影点的真影：过该点的光线与某投影面先交得的点。点的虚影：过该点的光线与某投影面相交后，再与另一投影面交得的点。点的影用该点的字母加上该承影面的名称作下标来标志。虚影还应加上括弧来表示。,阴影透视 第一章 绪论,例1 求点B落在投影面上的影。,分析：点B的V投影距投影轴的距离小于H投影距投影轴的距离，所以点B在H面上的落影为真影。,阴影透视 第一章 绪论,二 点在投影面垂直面和一般位置平面上的落影 线面交点法 1.点在投影面垂直面上的落影 首先过点A的投影a、a 分别作光线投影，l、l。因铅垂面有积聚性，故l与PH的交点ap即为落影AP的水平投影由ap作铅垂线与l 相交，即得落影的正面投影a p。,点A在P面上的落影AP的V面投影,阴影透视 第一章 绪论,2.点在一般位置平面上的落影,实质：求过A点习用光线L与一般位置平面的交点。由于A点在平面上的落影的两个投影都不在投影轴上，所以都应该标注。,阴影透视 第一章 绪论,1-3 阴影的基本特性一 直线在承影面上的落影一般仍然是直线,二 直线平行于习用光线时，直线在承影面上的落影是一个点,阴影透视 第一章 绪论,三 直线平行于承影面时，其落影与直线的同名投影平行且相等,阴影透视 第一章 绪论,四 两直线互相平行，它们在同一承影面上的落影仍相互平行,阴影透视 第一章 绪论,五 两直线相交，它们在同一承影面上的落影必相交，落影的交点，即为空间相交两直线的交点的落影。,阴影透视 第一章 绪论,1-4 直线在投影面上的落影一 一般位置直线的落影 1.一般情况下，在投影面上作直线的落影时，可分别作出直线两端点的落影，连接两端点的同面落影（同一承影面上的落影），即为该直线的落影。例2 求直线CD在投影面上的落影。,阴影透视 第一章 绪论,2.特殊情况下，在投影面上作直线的落影时，可分别作出直线两端点的落影，如果两端点的落影不在同一承影面上时，则不能直接连接两端点的落影，而是要首先求出转折点，再相连。求转折点的方法：（1）求出一点在某一投影面上的虚影，把同一投影面上的真影与虚影相连，与OX轴的交点即为转折点。,阴影透视 第一章 绪论,（2）在直线上任选一点，求出该点在投影面上的真影，把在同一投影面上的真影相连，与OX轴的交点即为转折点。,（3）当直线平行于某一投影面是，可用平行性求得转折点。,阴影透视 第一章 绪论,例3 求直线AB、CD在投影面上的落影。,阴影透视 第一章 绪论,二 投影面垂直线的落影 1.铅垂线在H面上的落影与光线的H投影平行，即为与OX轴成45的直线；在V面上的落影与铅垂线V面投影平行，即OX轴垂直。铅垂线在V面上的落影与铅垂线的V面投影的距离等于直线与V面的距离。,阴影透视 第一章 绪论,2.正垂线在V面上的落影与光线的V投影平行，即为与OX轴成45的直线；在H面上的落影与正垂线H面投影平行，即OX轴垂直。正垂线H面上的落影与正垂线的H投影的距离等于直线H面的距离。,阴影透视 第一章 绪论,3.侧垂线在V面上的落影与直线的V投影平行且等长，V面投影与落影的间距等于直线与V面的距离。,阴影透视 第一章 绪论,1-5 直线在其它面上的落影一 一般位置直线在铅垂面上的落影,总结：直线AB的落影落在V面和P面上，C点为转折点。在V面上的落影需借助于虚影求出。,阴影透视 第一章 绪论,二 一般位置直线在一般位置平面上的落影 求一般位置直线在一般位置平面上的落影，只要求出通过该直线上各点所组成的光平面与一般位置平面的交线即可。实际上，可以先求出直线两端点在平面上的落影，再连接。,阴影透视 第一章 绪论,三 一般位置直线在两相交平面上的落影 一般位置直线在两相交平面上的落影是一条折线，折线的转折点必然在两相交平面的交线上。,阴影透视 第一章 绪论,1-6 直线在立体表面上的落影的几个性质1.铅垂线在凹凸不平的侧垂承影面上的落影，与承影面W投影面上的积聚投影成对称图形,阴影透视 第一章 绪论,2.正垂线在起伏不平的侧垂承影面上的落影，其V投影始终与光线的V投影平行，即与X轴成45，落影的H投影与承影面在W投影面上的积聚投影成对称形状,阴影透视 第一章 绪论,3.侧垂线在凹凸不平的铅垂承影面上的落影V投影与承影面H投影面上的积聚投影成对称图形。,阴影透视 第一章 绪论,4.一直线在两相互平行的台阶踏面上的落影必然互相平行,阴影透视 第一章 绪论,1-7 平面的落影一 平面在投影面上的落影1.平面上各顶点的落影在同一个投影面上这时，平面图形在投影面上的落影是由组成平面图形的各边线的影所围成的。当平面图形为多边形时，只要求出多边形各顶点的同面落影，并依次以直线连接，即为所求。,阴影透视 第一章 绪论,2.平面各顶点的落影不在同一个投影面上这时，则必须求出边线落影的转折点，按同一承影面上落影的点才能相连的原则，依次连接各点，即得平面的落影。,阴影透视 第一章 绪论,二 平面图形的阴面和阳面的判断 假定平面是不透明的，因此，在光线的照射下，平面就会产生阴面和阳面。受光的面称为阳面，背光的面称为阴面。平面的投影有可能是阳面或阴面的投影，在正投影图中加绘阴影时，需要判断平面图形的各个投影是阳面投影，还是阴面投影。1.特殊位置平面的阴阳面投影的判断,当平面垂直于投影面时，可在有积聚性的投影图中，直接利用光线的同名投影来判断。当平面平行于投影面时，可直接根据左、前、上三个方向判断。,阴影透视 第一章 绪论,2.一般位置平面的阴阳面投影的判断 当平面处于一般位置时，若平面的两投影各顶点的旋转方向相同，则两投影同是阳面或同是阴面的投影；反之，则一为阴面的投影，一为阳面的投影。判断方法：先求出平面的落影，若平面的某一投影各顶点与其同面落影各顶点字母旋转方向相同，则该投影是阳面投影；若旋转方向相反，则该投影是阴面投影。,阴影透视 第一章 绪论,三 平面在立体表面上的落影 作平面在立体表面上的落影，只需作出平面各点在平面立体表面上的落影，然后依次连接同一承影面上各影点。,阴影透视 第一章 绪论,1-8 圆的落影1.当圆平面平行于某一投影面时，在该投影面上的落影仍为圆。,阴影透视 第一章 绪论,2.一般情况下，圆平面在一个承影面上的落影是椭圆，圆心的落影是椭圆的中心。,阴影透视 第一章 绪论,3.紧靠在正平墙面的水平半圆的落影,要点：求出半圆上五个特殊点A、B、C、1、2的落影，然后相连。,阴影透视 第一章 绪论,1-9 基本形体的阴影一 形体阴线的确定 在习用光线照射下，长方体的左、前、上为阳面，右、后、下为阴面。求作立体的阴影时，应先分析阴面、阳面和阴线。一般可在V、H、W投影图上，作光线的V、H、W投影与相应轮廓线相切，过切点的积聚投影，必为形体阴线的积聚投影，然后求出阴线的落影即可。或者先求出形体上各顶点的落影，连接影点即得立体上各顶点的落影，影子的最外轮廓线即为形体上阴线的落影。,阴影透视 第一章 绪论,阴影透视 第一章 绪论,二 平面立体的阴影1.长方体的阴影 建筑细部，如出檐、雨蓬、阳台、窗台在墙面上的落影，都可看作是长方体在V面上的落影，为此先研究长方体对投影面即处于对V面(或墙面)不同位置时的阴影。,长方体全部落影在H 面上,长方体全部落影在V 面上,阴影透视 第一章 绪论,求平面立体阴影的步骤：（1）判断阴线；（2）求出阴线上各顶点的落影；（3）判断有无转折点，如有则需求出；（4）连接各点的落影，完成作图。例4 完成下面长方体在投影面上的落影。,阴影透视 第一章 绪论,靠在投影面上的长方体的阴影：,左图所示长方体靠在V面，阴线BCD在V面落影与BCD的V投影重合，现只要求出A、E、F三点的落影即可。右图所示长方体靠在V面又放在H面上的落影、这时阴线BCD落影在V面与BCD的V投影重台，阴线DEF落影在H面上时，又与def 重合，现只要求出阴点A的落影即可。,阴影透视 第一章 绪论,2.切割形体的阴影,方法：判断阴面和阴线，求出落影。,阴影透视 第一章 绪论,3.组合形体的阴影（1）左右组合长方体的阴影,阴影透视 第一章 绪论,（2）上下组合长方体的阴影,阴影透视 第一章 绪论,阴影透视 第一章 绪论,例4 求折板形屋面出檐的阴影,
