《土木工程施工》助学图片混凝土工程课件.ppt

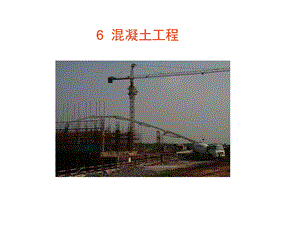

6 混凝土工程,混凝土工程施工工艺流程,制备,运输,浇筑,养护,混凝土制备要做混凝土配合比设计，根据不同的混凝土施工对象，编制混凝土施工方案。工地上零星使用的混凝土常用自落式搅拌机生产。,采用商品化供应的混凝土质量更能保证。商品混凝土在搅拌站集中生产，用计算机控制各混合料的掺量。,搅拌站生产的混凝土采用搅拌输送车运输，搅拌筒容量为67m3混凝土，运输过程中能转动，防止混凝土离析。,搅拌筒,在地下结构和一些高度不高的混凝土结构施工中，也可直接利用混凝土移动泵车进行混凝土浇筑，泵车的臂长一般在30m以内。,为了提高楼面混凝土的浇筑速度，减轻工人劳动强度，可采用混凝土布料机浇筑混凝土。,混凝土布料机,泵管,施工缝,浇筑,抹平,覆盖塑料膜保湿,覆盖草袋保温,泵送混凝土施工时应注意观察泵管出料口的混凝土的粘稠性，石子应被水泥砂浆包裹良好。夏季应用潮湿麻袋覆盖泵管，降低混凝土入模温度。,混凝土振捣棒直径一般为50mm，振捣影响范围在500mm左右。对于梁柱钢筋密集区可采用预留振捣棒插入口等措施，便于振捣密实。,振捣棒,大体积或大面积混凝土浇筑完毕，分两次收水，用木蟹将表面搓毛，防止表面的收缩裂纹。,为了减小混凝土表面的毛细张力，防止混凝土龟裂，也可采用在混凝土浇筑二次收浆后，对混凝土表面用扫帚扫毛处理。,扫毛,用混凝土抹平机对大面积混凝土浇筑后进行抹平，既能密实混凝土表面，也能防止混凝土表面开裂。抹平机分电动和汽油机两类，汽油机抹平机的功率大，效率高。,南京玄武隧道底板混凝土浇筑后覆盖土工布进行保温保湿养护。,一般春秋天施工大面积混凝土，在混凝土浇筑后，可覆盖塑料薄膜，保证其表面不失水，薄膜下可浇水养护。,冬天浇筑大体积混凝土后应注意及时覆盖保温。,保温麻袋片,大体积混凝土施工时，需要对混凝土的内外温差进行控制，一般控制在25以内。可在混凝土浇筑前，埋入电子测温的温度探头。,温度探头线,大体积混凝土浇筑后，用测温仪直接测量混凝土厚度中部、上表面及底面的混凝土内部温度，以便及时控制混凝土的内外温差和日降温速率。,将测定的混凝土内外温差及升温和降温规律及时记录并整理成图表，以便直观地进行大体积混凝土施工温控。,混凝土楼板裂缝,混凝土浇筑后，若混凝土配合比不合理、浇筑后养护不及时、内外温差过大等均会造成混凝土收缩过大形成裂缝。,施工缝表面凿毛处理,施工缝一般应留设在剪力较小的部位。施工缝表面应凿毛处理，浇筑前充分浇水湿润。水平施工缝一般浇筑一层与混凝土同配比的砂浆，后浇筑上部混凝土。,后浇带一般按结构设计要求留设，并保留一段时间。后浇带处理同施工缝，一般浇筑微膨胀混凝土。,地下室墙后浇带,混凝土板后浇带,
