【土木建筑】第六章屋顶3.ppt

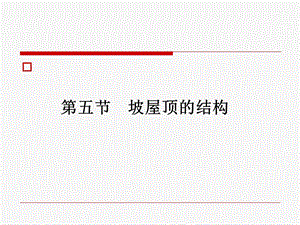

,第五节 坡屋顶的结构,一、坡屋顶的承重结构类型,1.硬山搁檀 即山墙承重 住宅等建筑横墙间距较小，可以把横墙上部砌成三角形，直接搁置檀条以支承屋顶荷载，叫做硬山搁檀。这种承重方式一般适合于多数开间相同且并列的房屋，如住宅、旅馆、宿舍等。,2.屋架 常用的屋架形式为三角形桁架，屋架承重是指利用建筑物的外纵墙或柱支承屋架，然后在屋架上搁置檩条来承受屋面重量的一种承重方式。见图6.28。屋架承重系统和硬山搁檀相比，可以省去承重的横墙，使房屋内部空间划分的灵活性增大，能有一个较大的使用空间。这种承重方式多用于要求有较大空间的建筑，如食堂、教学楼等。,一、坡屋顶的屋面做法,(一)平瓦屋面 平瓦有水泥瓦与土瓦两种.在坡屋顶中,平瓦应用广泛。常用的平瓦屋面构造有以下三种：1.冷摊瓦屋面 冷摊瓦屋面是在屋架上弦上或椽木、椽条上直接钉挂瓦条，在挂瓦条上挂瓦。这种作法的缺点是瓦缝容易渗漏，屋顶的保温效果差。但由于构造简单，造价低，省木材，故采用较为广泛。,2.屋面板平瓦屋面 屋面板平瓦屋面在檀条或椽条上钉屋面板，屋面板上钉顺水条和挂瓦条挂瓦的屋面。3.钢筋混凝土挂瓦板平瓦屋面 用钢筋混凝土挂瓦板搁置在横墙或屋架上，可以代替檀条、屋面板和挂瓦条，并能得到平整的底面。,冷摊瓦,平瓦屋面,屋面板平瓦屋面,草泥窝瓦,（二）波形石棉水泥瓦屋面 波形瓦包括石棉水泥瓦、木质纤维瓦、钢丝网水泥瓦等，其中石棉水泥瓦应用较广。（三）小青瓦屋面 小青瓦屋面在我国传统房屋中采用较多，目前有些地区仍然采用。,二、坡屋顶的细部构造,(1)山墙 双坡屋顶的山墙有悬山和硬山两种作法硬山檐口是指山墙高出屋面的构造做法，在山墙与屋面交接处应做好泛水处理，如图6.35所示。悬山檐口是指屋面挑出山墙的构造做法，其构造一般是将檩条挑出山墙，再用木封檐板（也称博风板）封住檩条端部，如图6.37所示。,二、平瓦屋面细部构造 平瓦屋面应做好檐口、天沟、屋脊等部位的细部处理。1.檐口构造 檐口分为纵墙檐口和山墙檐口。纵墙檐口 纵墙檐口根据造型要求做成挑檐或封檐。,挑檐,(2)斜脊与斜天沟 坡屋面两协屋面相交形成的阳角叫斜脊，阴角叫斜天沟。斜天沟一般用镀锌铁皮固定在天沟屋面板上作为防水层，铁皮的边缘卷起钉在木条或挂瓦条上，卷起的作用是防止溢水。,
