【房屋建筑学】第9章 变形缝.ppt

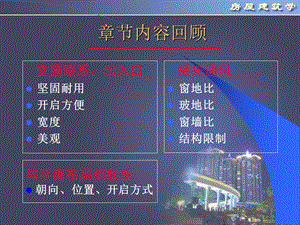

章节内容回顾,交通联系、出入口坚固耐用开启方便宽度美观,采光通风窗地比玻地比窗墙比结构限制,与平面布局相联系 朝向、位置、开启方式,CH9 变形缝,9.1 温度缝9.2 沉降缝9.3 地震缝,CH9 变形缝,建筑变形的主要原因:1.温度变化2.地基沉降 使结构内部产生应力和变形3.地震作用,CH9 变形缝,解决建筑变形的方法:1.加强建筑的整体性 2.预留变形缝 温度变化伸缩缝地基沉降沉降缝地震作用防震缝,9.1 伸缩缝,什么是伸缩缝?热胀冷缩温度应力当建筑物长度超过一定限度建筑平面变化较多结构类型变化较大建筑物会因热胀冷缩变形较大而产生开裂沿建筑物长度方向每隔一定的距离或结构变形较大处预留缝隙,将建筑物断开。,9.1 伸缩缝,9.1.1 伸缩缝的设置要求伸缩缝之间的最大间距根据建筑材料结构形式而定,9.1 伸缩缝,9.1.1 伸缩缝的设置要求伸缩缝设置的特点除基础外地面以上部分全部断开。伸缩逢的宽度一般在2040mm。,9.1.2伸缩缝的处理方式,1.伸缩缝处结构布置的方式砖混结构单墙承重方案也可采用双墙承重方案变形缝设在平面图形有变化处,9.1.2伸缩缝的处理方式,1.伸缩缝处结构布置的方式框架结构悬臂梁方案双梁双柱方式,9.1.2伸缩缝的处理方式,2.伸缩缝的节点构造伸缩缝的墙体节点构造墙体伸缩缝截面形式一般做成平缝错口缝企口缝凹缝,9.1.2伸缩缝的处理方式,2.伸缩缝的节点构造伸缩缝的墙体节点构造外墙采用沥青麻丝或木丝板及泡沫塑料、橡胶条、油膏等有弹性的防水材料盖缝,当缝口较宽时,缝口可用镀芯铁皮、泡沫塑料条等有弹性的防水材料盖缝;内墙用一定装饰效果的金属片、塑料片或木盖缝条覆盖。,9.1.2伸缩缝的处理方式,2.伸缩缝的节点构造楼地板层伸缩缝节点构造 位置与缝宽大小应与墙体、屋顶变形缝一致 缝内采用弹性材料做封缝处理,上铺活动盖板。,9.1.2伸缩缝的处理方式,2.伸缩缝的节点构造屋顶伸缩缝节点构造 不上人屋面一般可在伸缩缝处加砌矮墙,并做好屋面防水和泛水处理,基本同屋顶的泛水构造;上人屋面则用嵌缝油膏嵌缝并做好泛水处理。,9.2 沉降缝,什么是沉降缝?为了预防建筑物各部分由于不均匀沉降引导的破坏而设置的变形缝,9.2.1 沉降缝的设置,1.沉降缝设置必备条件(1)同一建筑物相邻部分的高度,荷载相差悬殊(2)建筑各部分相邻基础的形式,宽度相差较大。(3)建筑建造在不同基地上。(4)建筑体型复杂,连接处较薄弱。(5)新旧建筑紧相毗连。,9.2.1 沉降缝的设置,2.沉降缝设置要求(1)设置特点从屋顶到基础全部断开(2)设置宽度根据基地情况和建筑物高度而定,9.2.2 沉降缝的构造处理,墙体中的沉降缝节点构造墙体沉降缝盖缝条应满足水平伸缩和垂直沉降变形的要求,屋顶上的沉降缝节点构造应充分考虑不均匀沉降对屋面防水和泛水带来的影响,9.2.2 沉降缝的构造处理,9.2.2 沉降缝的构造处理,基础上的沉降缝处理应该断开避免因不均匀沉降造成的相互干扰。常见的砖墙条形基础处理方法有双墙偏心基础、挑梁基础和交叉式基础等三种方案。,9.2.3 沉降缝与伸缩缝的区别,1.二者的作用不同沉降缝是为了避免由于地基的不均匀沉降,结构内将产生附加的应力,使建筑物某些薄弱部位发生竖向错动造成开裂而设置的缝隙。伸缩缝是为了避免当建筑物长度超过一定限度时,因温度变化造成开裂而设置的缝隙。,9.2.3 沉降缝与伸缩缝的区别,2.二者在构造上也有所不同。沉降缝要求从基础到屋顶所有构件均须设缝分开,使沉降缝两侧建筑物成为独立的单元,各单元在竖向能自由沉降,不受约束。伸缩缝要求将建筑物的墙体、楼层、屋顶等地面以上构件全部断开,基础因受温度变化影响较小,不必断开。,9.3 防震缝,1.防震缝设置原则(1)砌体结构建筑 地震烈度为89度地区,有下列情况之一时宜设防震缝:建筑竖向高差6M;建筑标高有错层式,错层较大;建筑物相邻的建筑刚度,质量截然不同。防震缝的宽度一般为50100mm。,9.3 防震缝,1.防震缝设置原则(2)钢筋混凝土结构建筑 一般尽量不设防震缝,必须设置时宽度满足:建筑物高度15M时,采用70mm。当高度15M时,按不同设防烈度增加缝宽。6度地区,建筑每增高5M,缝宽增加20mm。7度地区,建筑每增高4M,缝宽增加20mm。8度地区,建筑每增高3M,缝宽增加20mm。9度地区,建筑每增高2M,缝宽增加20mm。,9.3 防震缝,2.防震缝设置的其他要求 防震缝应沿建筑全高设置,缝的两侧应布置双墙或双柱、或一墙一柱。防震缝应与伸缩缝、沉降缝统一布置。一般情况下防震缝基础可不分开。平面复杂,相邻建筑刚度相差大,应将屋顶至基础全部分开。,9.3 防震缝,4.防震缝的构造处理,抗震设计要点,震级:表示地震本身强度的大小烈度:某一地区的地面和各种建筑物遭受一次地震影响的强弱程度M=0.58I+1.5武汉市除黄陂区为六度以下不设防外,其他各区地震基本烈度为六度。(建筑抗震设防分类标准),1995年日本阪神大地震,汶川大地震,建筑选址,尽量选择在开阔、平坦的地方建房,密实、均匀的土层和稳定基岩上建房对抗震有利。避开可能发生滑坡、崩塌、地陷、地裂、泥石流以及有活动断裂、地下溶洞的地段。软弱土、液化土、陡坡、河岸以及古河道、暗埋的塘浜沟谷、半填半挖的地基上建房,地震时容易引起地基失效,从而造成墙身开裂、房屋损坏,属对抗震不利地段。在这类地段上建房时应先处理地基,后建房。,地基处理,如在地基开挖时遇到以下情况,应对地基进行处理:地基为:淤泥、饱和黄土、新近堆积土、杂填土;在古河道、古湖泊、旧池塘的边缘及半填半挖的地方建房;容易出现砂土液化的地基(比较疏松的饱和砂土,在地震强烈震动下,有可能形成悬浮状态而失去承载力,叫砂土液化)。,换土法:把需要处理的土挖除后,用素土或2:8(或3:7)灰土分层回填夯实就是换土法。宽度:按基础宽度每边再外放30厘米。深度:一般按基础宽度的115倍。如果以下还有空洞、墓穴、松软土时,则需加深。,限制建筑总高度和层数,建筑高度与层数的限制 P201表101建筑高宽比 P202表102限制建筑的结构体系设防震缝限制横墙最大间距限制建筑的细部尺寸,圈梁,墙身连接要牢固楼板最好用现浇圈梁好似木桶箍整体防震效果好,构造柱,构造柱加设原则构造柱构造尺寸构造柱的构造要点 施工顺序 墙体处理 端部做法 拉接处理 特殊部位处理,
