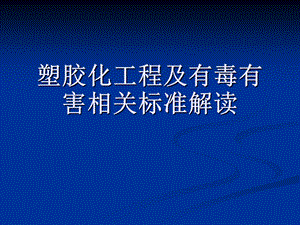

中小学运动场地塑胶化工程1.ppt

塑胶化工程及有毒有害相关标准解读,提 纲,塑胶化工程合成材料面层标准解读有害物质标准解读,提 纲,塑胶化工程合成材料面层标准解读有害物质标准解读,塑胶化工程,塑胶化运动场地,塑胶跑道铺设结构,人造草坪铺设结构,塑胶跑道,混合型 又称传统型，基层为双组分聚氨酯和不超过一定比例的橡胶黑颗粒混合铺设，表面为双组分聚氨酯胶和表面粘结的颜色颗粒。复合型 又称三明治型，基层为黑橡胶颗粒，加入一定比例的聚氨酯（多为单组分胶浆），表面为双组分聚氨酯胶和表面粘结的颜色颗粒；或者基层为双组分聚氨酯胶和不超过一定比例的橡胶黑颗粒，表面为预制卷材粘结铺设；也有基层为预制卷材的。透水（气）型 底层为黑橡胶颗粒，加入一定数量的聚氨酯（多为单组分胶浆），表面喷涂色浆。由于基层颗粒粒径24mm，形成大量空隙，表面色浆稀薄，面层具有一定的透水能力。,塑胶跑道的优点,全天候使用：任何季节及温差，均能维持高水准的品质，雨后更能立即使用，增加利用时间，提高场地使用率。弹性：具有适度的弹性及反弹力，可减少体力的消耗，增进竞赛成绩。冲击力吸收：适度吸收脚部冲击力，减少运动伤害，长期练习及比赛均适宜。耐候性：不会因紫外线、臭氧、酸雨的污染而褪色、粉化或软化，并能长期保持其鲜艳的色彩。耐磨性：耐磨耗性小于2.5%，满足各级学校长时间，高使用频率的需要。耐压缩性：不会因为田径器材的重压而无法恢复弹性。,塑胶跑道的优点,抗钉力：在受力最大使用最频繁的百米起跑点，也不会受到钉鞋或起跑架破坏。耐冲击性：具有强韧的弹性层及缓冲层，可吸收强劲的冲击，表面不会受损。平坦性：施工时使用自流平材料，表面平坦，能符合特别平坦的比赛场地要求。粘接性：特殊施工处理，粘接力强，可压制水份上升，无起泡、剥离等现象。安全性：可防止跌倒所发生的运动伤害。经济：维护方便、节省管理费用。色彩：专用高弹性EPDM和PU颗粒，表面颜色柔和，颗粒状表层，防止刺眼光线的反射，美观耐久，并可采用多色彩搭配。,人造草,将仿草叶状的合成纤维，植入在机织的基布上，背面涂上起固定作用涂层的具有天然草运动性能的化工制品。按材质分为PE和PP两种材料。PP材料为聚丙烯，是目前我国主要引进的产品或者草丝材料，PP质地的柔软度好于PE材料，可以有效减少倒地摩擦引起的擦伤。PE材料为聚乙烯，是我国早期引进的产品。,人造草,天然草,人造草坪的优点,不像天然草坪一样需要消耗生长必需的肥料、水等资源养护简单、排水迅速、场地均一性出色，场地平整度优秀。能满足全天24小时高强度的运动需要可以充分避免因气候、养护等因素造成的场地状况不良，从而影响比赛。,提 纲,塑胶化工程合成材料面层标准解读有害物质标准解读,塑胶跑道标准,GB/T 14833-1993塑胶跑道GB/T 14833-2011 合成材料跑道面层新标准2012年5月1日正式实施,GB/T 14833-1993塑胶跑道,GB/T 14833-2011 合成材料跑道面层,新旧标准变化比较,增加：增加了产品耐久性的要求及测定方法 增加了产品的冲击吸收、垂直变形和抗滑值指标要求及测定方法 增加了环保性能要求及测定方法删除：取消了外观与尺寸 取消了产品的硬度、回弹性和压缩复原率指标要求变化：调整了产品的拉伸性能指标 调整了标准的适用范围,GB/T 14833-1993塑胶跑道适用于以聚氨酯为主要材料的混合型塑胶跑道。GB/T 14833-1993合成材料跑道面层适用于由合成材料铺设的跑道面层。,电子拉力机,用于塑胶跑道、人造草力学性能试验,垂直变形测试仪,用于塑胶跑道垂直变形测定试验,冲击吸收测试仪,用于塑胶跑道冲击吸收测定试验,摆式摩擦系数测定仪,用于塑胶跑道抗滑值测定试验,阻燃性试验,
