井身结构设计.ppt

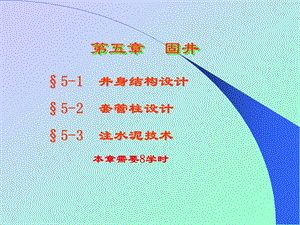

第五章 固井,5-1 井身结构设计5-2 套管柱设计5-3 注水泥技术 本章需要8学时,5-1 井身结构设计,一、套管的分类作用二、井身结构设计的原则三、井身结构设计的基础数据四、裸眼井段应满足的力学平衡条件五、井身结构设计方法六、设计举例七、套管尺寸与钻头尺寸的选择,主要包括套管层次和每层套管的下深，各层套管外水泥返高，以及套管和井眼尺寸的配合。一、套管的分类作用1、表层套管主要用途：封隔地表浅水层及浅部疏松和复杂地层；安装井口、悬挂和支撑后续各层套管。下深位置：根据钻井的目的层深度和地表状况而定，一般为上百米甚至上千米,第五章 固井5-1 井身结构设计,2、生产套管（油层套管）主要用途：用以保护生产层，提供油气生产通道。下深位置：由目的层位置及完井方式而定。3、中间套管（技术套管）在表层套管和生产套管之间由于技术要求下入的套管，可以是一层、两层或更多层。主要用来封隔不同地层压力层系或易漏、易塌、易卡等井下复杂地层。4、尾管（衬管）是在已下入一层技术套管后采用，即在裸眼井段下套管、注水泥，而套管柱不延伸到井口。减轻下套管时钻机的负荷和固井后套管头负荷；节省套管和水泥。一般深井和超深井。,第五章 固井5-1 井身结构设计,二、井身结构设计的原则1、有效地保护油气层；2、有效避免漏、喷、塌、卡等井下复杂事故的发生，保证安全、快速钻进；3、钻下部地层采用重钻井液时产生的井内压力，不致压裂上层套管鞋处最薄弱的裸露地层；4、下套管过程中，井内钻井液液柱压力和地层压力间的压差不致于压差卡套管；5、当实际地层压力超过预测值而发生井涌时，在一定压力范围内，具有压井处理溢流的 能力。,第五章 固井5-1 井身结构设计,三、井身结构设计的基础数据地层岩性剖面、地层孔隙压力剖面、地层破裂压力剖面、地层坍塌压力剖面。6个设计系数：抽吸压力系数Sb；0.024 0.048 g/cm3 激动压力系数Sg；0.024 0.048 g/cm3 压裂安全系数Sf；0.03 0.06 g/cm3 井涌允量Sk；：0.05 0.08 g/cm3 压差允值p；PN:1518 MPa，PA：2123 MPa,第五章 固井5-1 井身结构设计,四、裸眼井段应满足的力学平衡条件（1）dmaxpmax+Sb 防井涌（2）(dmax-pmin)Dpmin0.00981P 防压差卡钻（3）dmax+Sg+Sf fmin 防井漏（4）dmax+Sf+Sk Dpmax/Dc1fc1 防关井井漏其中：dmax-裸眼井段内使用的最大钻井液密度，g/cm3；pmax-裸眼井段钻遇的最大地层压力的当量泥浆密度，g/cm3；Dpmax-最大地层孔隙压力所处的井深，m；pmin-裸眼井段钻遇的最小地层压力的当量泥浆密度，g/cm3；Dpmin-最小地层孔隙压力所处的最大井深，m；fmin-裸眼井段最小地层破裂压力的当量泥浆密度，g/cm3；Dc1-套管下入深度，m；fc1-套管鞋处地层破裂压力的当量泥浆密度，g/cm3；,第五章 固井5-1 井身结构设计,五、井身结构设计方法1、求中间套管下入深度的假定点（1）不考虑发生井涌 由 f=pmax+Sb+Sg+Sf dmax 计算出f，在破裂压力曲线上查出f 所在的井深D21，即为中间套管下深假定点。（2）考虑可能发生井涌 由 f=pmax+Sb+Sf+Sk Dpmax/D21 用试算法求 D21；先试取一个D21，计算f；将计算出的f 与D21处查得的f 进行比较，若计算值与实际值相差不大且略小于实际值，可以确定D21为中间套管假定点。否则，重新进行试算。一般情况下，在新探区，取以上（1）、（2）两种条件下D21较大的值。,第五章 固井5-1 井身结构设计,2、验证中间套管下到深度D21是否有被卡的危险首先求出裸眼中可能存在的最大静压差：P=(pmax1+Sb-pmin)Dmin0.00981pmax1-钻进至D21遇到的最大地层压力当量密度，g/cm3。Dmin-最小地层孔隙压力所对应的井深，m；（当有多个最小 地层压力点时，取最大井深。）若P PN，则中间套管深度应小于假定点深度。需根据压差卡钻条件确定中间套管下深。求在压差PN 下所允许的最大地层压力：在地层压力曲线上找出pper 所在的深度即为中间套管下深D2。,第五章 固井5-1 井身结构设计,3、求钻井尾管下入深度的假定点D31 根据中间套管鞋处的地层破裂压力当量密度f2，求出继续向下钻进时裸眼井段所允许的最大地层压力当量密度：用试算法求D31。试取一个D31，计算出pper，与D31处的实际地层压力当量密度比较，若计算值与实际值接近，且略大于实际值，则确定为尾管下深假定点；否则，另取D31进行试算。4、校核尾管下入到D31是否有被卡的危险 校核方法与中间套管的校核方法相同。只是将压差允值PN 变为PA。,第五章 固井5-1 井身结构设计,5、计算表层套管下入深度D1 根据中间套管鞋处的地层压力当量密度p2，计算出若钻进到深度D2发生井涌关井时，表层套管鞋D1处所承受的井内压力的当量密度：根据上式，用试算法确定D1。试取一个D1，计算fE，计算值与D1处的地层破裂压力当量密度值比较；若计算值接近且小于地层破裂压力值，则确定D1为表层套管下深。否则，重新试取D1进行试算。,第五章 固井5-1 井身结构设计,五、设计举例 某井设计井深为 4400 m，地层孔隙压力梯度和地层破裂压力梯度剖面如图7-2。给定设计系数：Sb=0.036；Sg=0.04；Sk=0.06；Sf=0.03；PN=12 MPa；PA=18 MPa，试进行该井的井身结构设计。解：由图上查得，pmax=2.04 gcm3，Dpmax=4250 m（1）确定中间套管下深初选点D21 由：f=pmax+Sb+Sf+Sk Dpmax/D21 试取D21=3400m并代入上式得：f=2.04+0.036+0.03+0.06 4250/3400=2.181 g/cm3由破裂压力曲线上查得f3400=2.19 g/cm3，f f3400且相近。故确定D21=3400m。,第五章 固井5-1 井身结构设计,第五章 固井5-1 井身结构设计,（2）校核中间套管是否会被卡由地层压力曲线上看出，钻进到深度D21=3400m时，遇到的最大地层压力就在3400m处。查得：p3400=1.57g/cm3，pmin=1.07g/cm3，Dmin=3050m。由 P=(pmax1+Sb-pmin)Dmin0.00981P=（1.57+0.036-1.07）30500.00981=16.037 MPa因 P PN=12MPa，故中间套管下深应浅于初选点。由：,第五章 固井5-1 井身结构设计,在地层压力曲线上查得对应pper=1.435的深度为3200m。最后确定中间套管下深为D2=3200m。,（3）确定尾管下入深度初选点D31由破裂压力曲线上查得：f3200=2.15g/cm3；由：试取D31=3900m，代入上式算得：pper=2.011g/cm3；由地层压力曲线查得p3900=1.94 pper=2.011 g/cm3，且相差不大，故确定初选点D31=3900m。（4）校核是否会卡尾管计算压差：P=（1.94+0.036-1.435）32000.00981=16.98 MPa因为P PA，故确定尾管下深为D3=D31=3900m。,第五章 固井5-1 井身结构设计,（5）确定表层套管下深D1由试取D1=850m，代入上式计算得：fE=1.737 g/cm3。由破裂压力曲线查得f850=1.74 g/cm3，fE f850，且相近，故确定D1=850m。最后设计结果：,第五章 固井5-1 井身结构设计,七、套管尺寸与钻头尺寸的选择 目前我国使用最多或者说是唯一的套管钻头系列是：（26）20（17 1/2）13 3/8（12 1/4）9 5/8（8 1/2）7（5 7/8）4 1/2 套管和井眼尺寸的确定一般是由内到外进行，首先根据采油工程等方面的要求确定油层套管的尺寸，然后确定与油层套管相匹配的钻头。-。套管与井眼之间的间隙与井身质量、固井水泥环强度要求、下套管时的井内波动压力、套管尺寸等因素有关。最小间隙为9.5mm，最大间隙达76mm。每次开钻钻头直径与上层套管最小内径之间保持6.413mm（1/41/2英寸）的间隙。目前，根据套管层次不同，已基本形成了较稳定的系列。,第五章 固井5-1 井身结构设计,5-2 套管柱设计,一、套管和套管柱二、套管柱受力分析及套管强度三、套管柱强度设计,一、套管和套管柱套管：优质无缝钢管。一端为公扣，直接车在管体上；一端为带母扣的套管接箍。套管的尺寸系列：API标准套管：4 1/2，5，5 1/2，6 5/8，7，7 5/8，8 5/8，9 5/8，10 3/4，11 3/4，13 3/8，16，18 5/8，20；共14种。壁厚：5.2116.13 mm。小直径的套管直径小一些，大直径的套管直径大一些。另外有非标准的钢级和壁厚。,第五章 固井5-2 套管柱设计,套管的钢级API标准：H-40，J-55，K-55，C-75，L-80，N-80，C-90，C-95，P-110，Q-125。（数字1000为套管的最小屈服强度 kpsi）。1kpsi=6.8947MPa其中，H-40，J-55，K-55，C-75，L-80，C-90是抗硫的。连接螺纹的类型API标准：短圆（STC）、长圆（LTC）、梯形（BTC）、直连型（XL）套管柱：由同一内径、不同钢级、不同壁厚的套管用接箍连接组成的管柱。特殊情况下也使用无接箍套管柱。,第五章 固井5-2 套管柱设计,二、套管柱受力分析及套管强度套管柱在井内所受外载复杂。在不同时期（下套管过程中、注水泥时、后期开采等过程中）套管柱的受力也不同。在分析和设计中主要考虑基本载荷：轴向拉力、外挤压力及内压力。套管柱设计时按最危险情况考虑。1、轴向拉力及套管的抗拉强度（1）套管的轴向拉力 自重产生的拉力、弯曲产生的附加拉力、注水泥时产生的附加力、动载、摩阻等。,第五章 固井5-2 套管柱设计,自重引起的拉力 kNqmi-第I种套管在钻井液中的单位长度重力，N；Li-第I种套管的长度，m；n-组成套管柱的套管种类（钢级、壁厚）。套管弯曲引起的附加拉力 经验公式：kN 在为定向井、水平井以及狗腿度严重的直井中设计套管柱时，应考虑弯曲引起的附加拉力。,第五章 固井5-2 套管柱设计,注水泥引起的附加拉力 kN其它附加拉力上提或下放套管时的动载、井壁摩擦力等。一般在安全系数中考虑。（2）套管的抗拉强度套管所受轴向拉力一般在井口最大。由拉应力引起的破坏形式：本体被拉断、脱扣。通常用套管的抗滑扣力表示套管的抗拉强度。,第五章 固井5-2 套管柱设计,2、外挤压力及套管的抗挤强度（1）外挤压力主要载荷：管外液柱的压力、地层中流体的压力、高塑性岩石（盐膏层、泥岩层）的侧向挤压力等。常规情况下按套管全淘空时的管外压力计算：kPa有大段盐膏层的特殊情况下，有时将上式中的钻井液密度替换为上覆岩层压力的当量密度进行计算。（2）套管的抗挤强度外挤载荷作用下的破坏形式：径厚比较大时，失稳破坏（失圆、挤扁）；径厚比较小时，强度破坏。根据现有套管尺寸，绝大部分是失稳破坏。其抗挤强度可以在钻井手册或套管手册中查到。,第五章 固井5-2 套管柱设计,（3）双向应力下的套管强度 从套管内部取一微小单元，分析可知，在外载作用下产生三个方向的应力t、r、z，对于薄壁管，t r,r 可以忽略。变为双向应力问题。由第四强度理论：z2+t2-zt=s2 变换为椭圆方程：按拉为正、压为负，根据以上方程可画出椭圆图形。,第五章 固井5-2 套管柱设计,在椭圆图上，t/s 的百分比为纵坐标，z/s 的百分比为横坐标。由强度条件的双向应力椭圆可以看出：第一象限：拉伸与内压联合作用，轴向拉力的存在下使套管的抗内压强度增加。第二象限：轴向压缩与内压联合作用。在轴向受压条件下套管抗内压强度降低。第三象限：轴向压应力与外挤压力联合作用。在轴向受压条件下套管抗外挤强度增加。第四象限：轴向拉应力与外挤压力联合作用。轴向拉力的存在使套管的抗挤强度降低。由于这种情况在套管柱中是经常出现的。因此在套管柱设计中应当考虑轴向拉力对抗挤强度的影响。,第五章 固井5-2 套管柱设计,考虑轴向拉力影响时的抗外挤强度公式推导：由双向应力椭圆方程，当z=0时：t2=s2根据上式，则有：将t和s的表达式代入双向应力椭圆方程，并进行适当简化，即可得到考虑轴向拉力影响时的抗外挤强度近似公式：,第五章 固井5-2 套管柱设计,3、内压力及抗内压强度（1）内压力 考虑到套管外的平衡压力，一般情况下，套管在井口所受的内压力最大。计算时，考虑三种最危险的情况。套管内完全充满天然气并关井时的内压力；以井口装置的承压能力作为套管在井口所受的内压力；以套管鞋处的地层破裂压力值确定井口内压力：实际设计时，通常按套管内完全充满天然气时进行计算。,第五章 固井5-2 套管柱设计,（2）套管的抗内压强度内压载荷下的主要破坏形式：爆裂、丝扣密封失效。抗内压强度可由钻井手册或套管手册查到。4、套管的腐蚀原因：在地下与腐蚀性流体接触。破坏形式：管体有效厚度减少，套管承载力降低；钢材性质变化。引起套管腐蚀的主要介质有：气体或液体中的硫化氢、溶解氧、二氧化碳。抗硫套管：API套管系列中的H级、K级、J级、C级、L级套管。,第五章 固井5-2 套管柱设计,三、套管柱强度设计 目的：确定合理的套管钢级、壁厚、以及每种套管的井深区间。1、设计原则满足强度要求，在任何危险截面上都应满足下式：套管强度外载安全系数应能满足钻井作业、油气层开发和产层改造的需要；在承受外载时应有一定的储备能力；经济性要好。安全系数：抗外挤安全系数 Sc=1.0；抗内压安全系数 Si=1.1；套管抗拉力强度（抗滑扣）安全系数 St=1.8。,第五章 固井5-2 套管柱设计,2、常用套管柱设计方法（1）等安全系数法 该方法基本的设计思路是使各个危险截面上的最小安全系数等于或大于规定的安全系数。（2）边界载荷法（拉力余量法）在抗拉设计时，套管柱上下考虑同一个拉力余量。另外还有最大载荷法、AMOCO法、西德BEB方法及前苏联的方法等。3、各层套管柱的设计特点表层套管：主要考虑内压载荷。技术套管：既要有较高的抗内压强度，又要有抗钻具冲击磨损的能力。油层套管：上部抗内压、抗拉，下部抗外挤。,第五章 固井5-2 套管柱设计,4、套管柱设计的等安全系数法（1）基本设计思路计算本井可能出现的最大内压力，筛选符合抗内压强度的套管；下部套管段按抗挤设计，上部套管段按抗拉设计，各危险断面上的最小安全系数要大于或等于规定安全系数；通式：套管强度外载安全系数水泥面以上套管强度要考虑双向应力的影响；轴向拉力通常按套管在空气中的重量计算；当考虑双向应力时，按浮重计算。,第五章 固井5-2 套管柱设计,（2）设计步骤例题：某井177.8mm（7英寸）油层套管下至3500m，下套管时的钻井液密度为1.30g/cm3，水泥返至2800m，预计井内最大内压力35MPa，试设计该套管柱（规定最小段长500m）。解：规定的安全系数：Sc=1.0，Si=1.1，St=1.8。计算最大内压力，筛选符合抗内压要求的套管，抗内压强度Pimax Si=38500 kPa筛选套管：C-75，L-80，N-80，C-90，C-95，P-110。按成本排序：N-80 C-75 L-80 C-90 C-95 P-110,第五章 固井5-2 套管柱设计,按抗挤设计下部套管段，水泥面以上进行双向应力校核；1）计算最大外挤力，选择第一段套管；查表：N-80，t1=10.36 mm，q1=0.4234kN/m，pc1=48401kPa，Fs1=3007 kN，Fst1=2611.1 kN。2）选择第二段套管；（选择强度低一级的套管；确定第一段套管的长度，进行第一段的抗拉强度校核）查表：N-80，t2=9.19 mm，q2=0.3795kN/m，pc2=37301kPa，Fs2=2686.7 kN，Fst2=2308.6 kN。计算第二段套管可下深度D2,确定第一段套管长度L1；,第五章 固井5-2 套管柱设计,双向应力强度校核，最终确定D2，L1；D2=2900m 2800m，超过水泥面，考虑双向应力影响；危险截面：水泥面2800m处解决办法：将第一段套管向上延伸至水泥面以上。预定：D2=2700m，L1=800m。,第六章 固井6-2 套管柱设计,重新进行双向应力强度校核：（按照以上同样的方法进行）套管1：危险截面为2800m处，Sc=1.29 1.0 安全 套管2：危险截面为2700m处，Sc=1.02 1.0 安全计算套管抗拉安全系数：最终结果：D2=2700m，L1=800m。3）选择第三段套管，确定第二段套管长度查表：N-80，t3=8.05 mm，q3=0.3358kN/m，pc3=26407kPa，Fs3=2366.5 kN，Fst3=1966.1 kN。,第六章 固井6-2 套管柱设计,考虑双向应力影响，确定第三段套管可下深度；由：采用试算法，取D3=1700m，计算得：Sc=1.03，安全。计算第二段顶部的抗拉安全系数最终结果：D3=1700m，L2=1000m。,第六章 固井6-2 套管柱设计,还有上部1700m的套管需进行设计，转为抗拉设计；1）计算第三段套管按抗拉要求的允许使用长度L3；实取：L3=1100m，则：Fm3=718+1100 0.3357=1087 kN2）确定第四段套管的使用长度查表：应比第三段套管的抗拉强度高，N-80，t4=10.36 mm，q4=0.4234kN/m，pc4=48401kPa，Fs4=3007 kN，Fst4=2611.1 kN。与第一段所用套管相同。,第六章 固井6-2 套管柱设计,计算第四段套管的许用长度：实际距井口还有600m，取L4=600m。校核第四段下部的抗挤强度：最终确定L4=600m，D4=600m。最终设计结果,第六章 固井6-2 套管柱设计,5-3 注水泥技术,一、油井水泥二、水泥浆性能与固井工程的关系三、前置液四、提高注水泥质量的措施,固井目的：固定套管、有效封隔井内的油气水层。固井：在已打好的井眼内下入套管，并在套管与井壁之间注水泥封固的工作。,一、油井水泥 油井水泥是波特兰水泥（硅酸盐水泥）的一种。对油井水泥的基本要求：（1）水泥能配成流动性良好的水泥浆，且在规定的时间内，能始终保持这种流动性。（2）水泥浆在井下的温度及压力条件下保持性能稳定性；（3）水泥浆应在规定的时间内凝固并达到一定的强度；（4）水泥浆应能和外加剂相配合，可调节各种性能；（5）形成的水泥石应有很低的渗透性能等。,第五章 固井5-3 注水泥技术,1、油井水泥的主要成分（1）硅酸三钙3CaOSiO2。（简称C3S）水泥的主要成份，一般的含量为 4065。对水泥的强度，尤其是早期强度有较大的影响。高早期强度水泥中含量可达6065，缓凝水泥中含量在4045。（2）硅酸二钙2CaOSiO2（简称C2S），含量一般在2430之间；水化反应缓慢，强度增长慢；对水泥的最终强度有影响。,第五章 固井5-3 注水泥技术,（3）铝酸三钙3CaOAl2O3（简称C3A）促进水泥快速水化；其含量是决定水泥初凝和稠化时间的主要因素；对水泥浆的流变性及早期强度有较大影响；对硫酸盐极为敏感；对于有较高早期强度的水泥，其含量可达15。（4）铁铝酸四钙4CaOAl2O3Fe2O3（简称C4AF），对强度影响较小，水化速度仅次于C3A，早期强度增长较快，含量为812。除了以上四种主要成份之外，还有石膏、碱金属的氧化物等。,第五章 固井5-3 注水泥技术,2、水泥的水化水泥与水混合成水泥浆后，与水发生化学反应，生成各种水化产物。逐渐由液态变为固态，使水泥硬化和凝结，形成水泥石。（1）水泥的水化反应 水泥的主要成分与水发生的水化反应为：3CaO SiO22H2O2CaO SiO2 H2O十Ca(OH)22CaO SiO2H2O 2CaO SiO2 H2O3CaO Al2O36H2O 3CaO Al2O3 6H2O4CaOAl2O3Fe2O36H2O 3CaOAl2O36H2OCaOFe2O3H2O 除此之外还发生其他二次反应，生成物中有大量的硅酸盐水化产物及氢氧化钙等。在反应的过程中，各种水化产物均逐渐凝聚，使水泥硬化。,第五章 固井5-3 注水泥技术,（2）水泥凝结与硬化溶胶期：水泥与水混合成胶体液，开始发生水化反应，水化产物的浓度开始增加，达到饱和状态时部分水化物以胶态或微晶体析出，形成胶溶体系。此时水泥浆仍有流动性。凝结期：水化反应由水泥颗粒表面向内部深入，溶胶粒子及微晶体大量增加，晶体开始互相连接，逐渐絮凝成凝胶体系。水泥浆变绸，直到失去流动性。硬化期：水化物形成晶体状态，互相紧密连接成一个整体，强度增加，硬化成为水泥石。（3）水泥石组成无定性物质（水泥胶），它具有晶体的结构，颗粒尺寸大体在0lmm左右，互相连接成一个整体。氢氧化钙晶体，是水化反应的产物。未水化的水泥颗粒。,第五章 固井5-3 注水泥技术,3、油井水泥的分类（1）API水泥的分类A级：深度范围 01828.8 m，温度76.7。B级：深度范围 01828.8 m，属中热水泥，温度至 76.7，有中抗硫和高抗硫两种。C级：深度范围01828.8 m，温度至 76.7，高早期强度水泥，分普通、中抗硫及高抗硫三种。D级：深度范围1828.83050 m，温度76127，用于中温、中压条件，分为中抗硫及高抗硫两种。E级：深度范围 30504270 m，温度76143，用于高温、高压条件，分为中抗硫及高抗硫两种。F级：深度范围为 30504880 m，温度 110160，用于超高温和超高压条件，分为中抗硫及高抗硫两种。G级及H级：深度范围为 02440 m，温度093，分为中抗硫及高抗硫两种。J级：深度范围为 36604880 m，温度49160。,第五章 固井5-3 注水泥技术,（2）国产以温度系列为标准的油井水泥,第五章 固井5-3 注水泥技术,二、水泥浆性能与固井工程的关系1、水泥浆性能水泥浆密度干水泥密度 3.053.20 gcm3，水泥完全水化需要的水为水泥重量的20左右；使水泥浆能流动加水量应达到水泥重量的4550；水泥浆密度1.80 1.90 gcm3之间。水灰比：水与干水泥重量之比。水泥浆的稠化时间水泥浆从配制开始到其稠度达到其规定值所用的时间。API标准：从开始混拌到水泥浆调度达到 100 BC（水泥稠度单位）所用的时间。API标准中规定在初始的 1530 min时间内，稠化值应当小于 30 BC。好的稠化情况是在现场总的施工时间内，水泥浆的稠度在50 BC以内。,第五章 固井5-3 注水泥技术,水泥浆的失水 一般用30分钟的失水量表示。水泥浆的凝结时间从液态转变为固态的时间。对于封固表层及技术套管，希望水泥能有早期较高的强度。以便于尽快开始下一道工序。通常希望固完井候凝 8 左右，水泥浆开始凝结成水泥石，其抗压强度可达2.3MPa以上即可开始下一次开钻。水泥石强度能支撑和加强套管。能承受钻柱的冲击载荷。能承受酸化、压裂等增产措施作业的压力。水泥石的抗蚀性C3A3%，C4AF+2C3A 24%加入矿渣、石英砂等提高抗硫能力。,第五章 固井5-3 注水泥技术,2、水泥的外加剂（1）加重剂：重晶石、赤铁粉等。可使水泥浆密度达到 2.3 gcm3。（2）减轻剂：硅藻土、粘土粉、沥青粉、玻璃微珠、火山灰等。可使水泥浆的密度降到l 45 gm3。（3）缓凝剂：丹宁酸钠、酒石酸、硼酸、铁铬木质素磺酸盐、羧甲基羟乙基纤维素等。（4）促凝剂：氯化钙、硅酸钠、氯化钾等。（5）减阻剂：奈磺酸甲醛的缩合物、铁铬木质素磺酸盐、木质素磺化钠等。（6）降失水剂：羧甲基羟乙基纤维素、丙烯酸胺、粘土等。（7）防漏失剂：沥青粒、纤维材料等。,第五章 固井5-3 注水泥技术,3、特种水泥（1）触变性水泥：当水泥浆静止时，形成胶凝状态，但在流动时，胶凝状态被破坏，它的流动性是良好的。（2）膨胀水泥：水泥浆凝固时，体积略有膨胀。一般用于高压气井。（3）防冻水泥：用于地表温度较低地区的表层套管固井。（4）抗盐水泥（5）抗高温水泥（6）轻质水泥,第五章 固井5-3 注水泥技术,三、前置液 将水泥浆与钻井液隔开，起到隔离、缓冲、清洗的作用，可提高固井质量。1、冲洗液：低粘度、低剪切速率、低密度。用于有效冲洗井壁及套管壁，清洗残存的钻井液及泥饼。2、隔离液：有效隔开钻井液与水泥浆，以便形成平面推进型的顶替效果。通常为粘稠液体。,第五章 固井5-3 注水泥技术,四、提高注水泥质量的措施1、对注水泥质量的基本要求（l）对固井质量的基本要求水泥浆返高和水泥塞高度必须符合设计要求；注水泥井段环空内的钻井液顶替干净；水泥石与套管及井壁岩石胶结良好；水泥凝固后管外不冒油、气、水，不互窜；水泥石能经受油、气、水长期的侵蚀。（2）在固井中常出现的固井质量问题井口有冒油、气、水的现象。不能有效地封隔各种层位，开采时各种压力互窜。因固结质量不良在生产中引起套管变形，使井报废等。,第五章 固井5-3 注水泥技术,2、影响注水泥质量的因素（1）顶替效率低，产生窜槽。注水泥段：注水泥段任一截面：窜槽：由于水泥浆不能将环空中的钻井液完全替走，而使环形空间局部出现未被水泥浆封固住的这种现象。形成窜槽的原因：套管不居中；井眼不规则；水泥浆性能及顶替措施不当。接触时间、顶替速度及流态、水泥浆流变性等。,第五章 固井5-3 注水泥技术,（2）水泥浆凝结过程中油气水上窜引起油气水上窜的原因：水泥浆失重：水泥浆柱在凝结过程中对其下部或地层所作用的压力逐渐减小的现象。桥堵引起失重，从而引起油气水上窜；水泥浆凝结后体积收缩；收缩率小于0.2%。套管内原来有压力，放压后使套管收缩。泥饼的存在，影响地层水泥间（第二界面）的胶结。,第五章 固井5-3 注水泥技术,3、提高注水泥质量的措施（1）提高顶替效率，防止窜槽；采用套管扶正器，改善套管居中条件；注水泥过程中活动套管，增大水泥浆流动的牵引力调整水泥浆性能，使其容易顶替钻井液；注水泥过程中使水泥浆在环空的流动形成紊流或塞流，有利于水泥浆的顶替；在注水泥前，打入一定量的隔离液或清洗液，增加二者的密度差，形成有利的“漂浮”。（2）防止油气水上窜采用多级注水泥或两种凝速（上慢下快）的水泥；注完水泥后及时使套管内卸压，并在环空加回压；使用膨胀性水泥，防止水泥收缩；使用刮泥器，清除井壁泥饼。,第五章 固井5-3 注水泥技术,1、井身结构包括的内容？2、套管的类型及作用？3、井身结构设计的原则？4、套管尺寸与钻头尺寸的选择？5、套管的统称尺寸？6、套管的性能规范？7、常用套管柱设计方法？8、固井的目的？9、对油井水泥性能的基本要求？10、API水泥的类型？11、水泥浆密度？12、水泥浆的稠化时间？13、水泥的外加剂的种类14、前置液的类型及作用？15、对固井质量的基本要求？16、固井中常出现的固井质量问题？17、提高注水泥质量的措施？18、顶替效率？,复 习 思 考 题,
