公路工程施工定额课件ppt.ppt

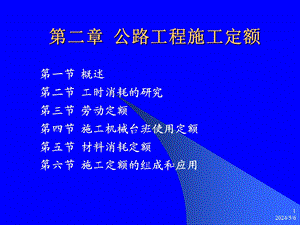

2024/5/6,1,第二章 公路工程施工定额,第一节 概述第二节 工时消耗的研究第三节 劳动定额第四节 施工机械台班使用定额第五节 材料消耗定额第六节 施工定额的组成和应用,2024/5/6,2,第一节 概述,一、施工定额的性质和作用（一）施工定额的性质具有企业定额的性质（二）施工定额的作用 企业计划管理的依据 组织和指挥施工生产的有效工具 计算工人劳动报酬的依据 企业激励工人的条件 有利于推广先进技术 编制施工预算，加强企业成本管理和经济核算的基础 编制工程建设定额体系的基础,2024/5/6,3,第一节 概述,二、施工定额的编制原则和依据（一）编制原则 平均先进性原则简明适用性原则以专家为主编制定额的原则 独立自主的原则（二）编制依据国家的有关规定 施工技术及验收规范技术测定和经验统计资料,2024/5/6,4,第二节 工时消耗的研究,一、施工过程的分解（一）施工过程的含义在建筑工地范围内所进行的生产过程,其最终结果是获得一定的产品。（二）施工过程的分解工序操作动作,2024/5/6,5,第二节 工时消耗的研究,示例：,2024/5/6,6,第二节 工时消耗的研究,二、工作时间分析（一）工人工作时间分析,有效工作时间,辅助工作时间,基本工作时间,2024/5/6,7,（二）机械工作时间分析,第二节 工时消耗的研究,2024/5/6,8,三、工时研究的方法,计时观察法,第二节 工时消耗的研究,2024/5/6,9,第二节 工时消耗的研究,计时观察法的工作步骤：1.确定计时观察的施工过程2.划分施工过程的组成部分3.选择正常施工条件4.选择观察对象5.观察测时6.整理和分析观察资料7.编制定额,2024/5/6,10,第二节 工时消耗的研究,（一）测时法 按记录时间的方法不同分选择测时法和连续测时法。1、记录时间的方法（1）选择测时法 方法：当被观察的某一循环工作的组成部分开始，观察者立即开动秒表，当该组成部分终止，则立即停止秒表,记录时间，并把秒针拨回到零点。下一组成部分开始，再开动秒表，如此依次观察下去，并依次记录下延续时间（见下表2-1）。,2024/5/6,11,2024/5/6,12,（2）连续测时法 方法：在工作进行中和非循环组成部分出现之前一直不停止秒表，秒针走动过程中，观察者根据各组成部分之间的定时点，记录它的终点时间；由于这个特点，在观察时，要使用双针秒表，以便使其辅助针停止在某一组成部分的结束时间上。连续法测时的记录见表2-2。,第二节 工时消耗的研究,2024/5/6,13,2024/5/6,14,第二节 工时消耗的研究,2、测时法的观察次数 测时法观察次数表 表2-3,表中：,其中：xmax最大观测值；xmin最小观测值。,2024/5/6,15,第二节 工时消耗的研究,3、测时数据的整理 观测所得数据的算术平均值，即为所求延续时间。为使算术平均值更加接近于各组成部分延续时间的正确值，必须删去那些显然是错误的以及误差极大的值。清理方法：首先，从测得的数据中删去人为因素的影响而出现的偏差极大的数据，然后，再从留下的测时数据中删去偏差极大的可疑数据，用误差极限式及误差调整系数表求出最大极限和最小极限之外的偏差极大的可疑数值。,2024/5/6,16,2024/5/6,17,第二节 工时消耗的研究,（二）写实记录法 1、记录时间的方法（1）数示法 测定时直接用数字记录时间的方法。这种方法可同时对2个以内的工人进行测定，适应于组成部分较少而且较稳定的施工过程。记录时间的精确度为510s。观察的时间应记录在数示法写实记录表中（表2-5）。（2）图示法 用图表的形式记录时间（见表2-6）。记录时间的精确度可达0.51min。适用于观察3个以内的工人共同完成某一产品的施工过程。此种方法记录时间与数示法比较有许多优点，因此，在实际工作中，图示法较数示法的使用更为普遍。,2024/5/6,18,2024/5/6,19,2024/5/6,20,（3）混合法,2024/5/6,21,2、写实记录法的延续时间,2024/5/6,22,【例2-2】木工小组5人，观测过程为混凝土矩形板木模板制作这一施工过程，确定写实记录法所需的总延续时间。解：查表28：5人小组，则至少应测定2个相同组织的木工小组；总延续时间的最小值是8h；测定完成产品的最低次数是4次；参照一般工效水平：5人小组每天完成三套6m长的混凝土矩形板的模板制作，每套需2.5h左右；故：在8h内，可完成8/2.5=3.2次4次 所以，应延长其延续时间为2.54=10h；并且应对两个相同组织的木工小组进行二份写实记录方能取得较完善、准确、可靠的测定资料。,2024/5/6,23,第二节 工时消耗的研究,3、汇总整理汇总整理就是将写实记录法所取得的若干原始记录表记载的工作时间消耗和完成产品数量进行汇总，并根据调查的有关影响因素加以分析研究，调整各组成部分不合理的时间消耗，最后确定出单位产品所必须的时间消耗量。这是技术测定过程中很重要的环节。搞好汇总整理，才能完成对某一施工过程的技术测定。摘要整理表如表29。,2024/5/6,24,2024/5/6,25,第二节 工时消耗的研究,（三）工作日写实法 特点：是一种研究整个工作班内的各种工时消耗的方法。目的：一是取得编制定额的基础资料；二是检查定额的执行情况，找出缺点，改进工作。分类：按写实对象不同，分个人工作日写实、小组工作日写实和机械工作日写实。1、基本要求：（1）因素登记（2）时间记录（3）延续时间（4）观察次数2、工作日写实结果的整理 采用专门的工作日写实结果表，见表2-10。,2024/5/6,26,2024/5/6,27,3、写实结果的汇总工作日写实结果汇总，应按实际需要进行，见表211。如为了掌握某工种的工时利用和实际工效情况，或者为制定标准工时规范等，可进行汇总（同工种不同施工过程也可汇在一起），其他可不汇总。汇总时，各类时间消耗栏均应按时间消耗的百分数填写。表中“加权平均值“的计算方法为,式中：加权平均值所测各小组的工人数所测各小组各类工时消耗的百分比,第二节 工时消耗的研究,2024/5/6,28,2024/5/6,29,第三节劳动定额,一、劳动定额的概念 劳动定额是在一定的生产（施工）组织和生产（施工）技术条件下，为完成单位合格产品所必需的劳动消耗标准。劳动定额是人工的消耗定额，有称人工定额。（一）时间定额,2024/5/6,30,第三节 劳动定额,（二）产量定额,（三）时间定额与产量定额的关系 时间定额产量定额1,2024/5/6,31,第三节 劳动定额,二、劳动定额的编制办法 编制劳动定额包括拟定施工的正常条件和拟定时间（产量）定额两部分工作。（一）拟定施工的正常条件 1拟定工作地点的组织 2拟定工作组成 3拟定施工人员编制,2024/5/6,32,第三节 劳动定额,（二）拟定时间定额和产量定额 时间定额和产量定额是劳动定额的两种表现形式。拟定出时间定额，也就可以计算出产量定额；反之亦然。制定时间定额的方法主要有技术测定法、比较类推法、经验估工法和统计分析法等。1、技术测定法技术测定法也就是计时观察法。确定的基本工作时间、辅助工作时间、准备与结束工作时间、不可避免中断时间和休息时间之和，就是劳动定额的时间定额。,2024/5/6,33,2024/5/6,34,2、比较类推法比较类推法又称典型定额法，是以同类或相似类型的产品或工序的典型定额项目的定额水平为标准，经过分析比较，类推出同一级定额中相邻项目的定额水平的方法。,第三节 劳动定额,2024/5/6,35,【例2-3】已知人工挖运松土（运距20m）的时间定额及普通土、硬土和松土耗用工时的比例关系（见表2-12），试推算普通土和硬土的时间定额。表2-12,2024/5/6,36,解：按比例系数推算普通土和硬土在相应条件下的时间定额：挖槽外普通土：1.50.1580.237工日/m3 挖槽内普通土：1.50.1770.266工日/m3 挖槽外硬土：2.120.1580.335工日/m3 挖槽内硬土：2.120.1770.375工日/m3,2024/5/6,37,第三节 劳动定额,3、经验估工法 经验估工法是定额专业人员、工程技术人员和工人，根据施工图纸、技术规范、工艺操作规程，分析所使用的工具、设备、原材料及其施工技术组织条件和操作方法的繁简、难易等情况，凭实践经验估定劳动定额的一种方法。,2024/5/6,38,【例2-5】已知完成某项任务得先进工时消耗4h，保守得工时消耗为9h，一般得工时消耗为6h，问（1）如果要求在7h内完成，其完成任务得可能性有多少？（2）要使完成任务得可能性P（）70，则下达的工时定额应是多少？解：（1）已知t7h，求P（）,查表2-13，则P（）0.84，即当估工定额为7h，能完成的可能 性为84。（2）已知P（）0.70，求t：查表2-13，0.5，则,即概率为70的工时定额为6.7h。,2024/5/6,39,第三节 劳动定额,4、统计分析法统计分析法是利用过去同类工程项目或生产同类产品的实际工时消耗的资料，经过分析整理，结合当前的施工（生产）技术组织条件的变化因素制定劳动定额的一种方法。,2024/5/6,40,2024/5/6,41,（2）概率测算法 如果把统计分析法和经验估工法的概率估计方法结合起来，可以帮助我们更加科学地掌握定额水平，使之先进合理，这种方法叫做概率测算法。概率测算法的步骤是：1）确定有效统计数据 对取得的某一生产活动的若干个工时消耗数据进行整理和分析，把明显的偏高或偏低的数据删掉。,第三节 劳动定额,2024/5/6,42,第三节 劳动定额,2）计算工时消耗的平均值：3）计算工时消耗数据的均方差：4）运用正态分布确定时间定额：,2024/5/6,43,【例2-7】已知由统计得来得公式消耗数据资料为：40、60、70、70、60、50、50、60、60（同例2-6），（1）试用概率测算法确定欲使35得工人能够达到或超过得平均先进值；（2）如果将52.84作为时间定额，能达到概率得是多少？解：（1）由例2-6已算出,查表2-12，当P（）0.35时，-0.375 则：t59+（-0.375）9.4355.46（2）由例2-5求出得平均先进值为52.84。能达到此值得概率为：,查表2-13得 P（-0.65）0.255即只有25.5得工人能达到此水平。,2024/5/6,44,第四节 施工机械台班使用定额,一、机械台班使用定额的概念（一）定义在合理使用机械和合理的施工组织条件下，完成单位合格产品所必须消耗的机械台班数量的标准，称为机械台班消耗定额，也称为机械台班使用定额。（二）表现形式 1、机械时间定额2、机械台班产量定额 3、机械和人工共同作用时的人工定额,2024/5/6,45,2024/5/6,46,第四节 施工机械台班使用定额,二、机械台班使用定额的编制方法（一）拟定机械工作的正常条件（二）确定机械时间利用系数（三）确定机械小时生产率（四）计算施工机械定额,2024/5/6,47,三、施工机械台班使用定额编制示例 1.推土机的定额概算（1）推土机的小时生产率,式中：d小时生产率（m3/h）；q刀片容量，理论上计算的松散体积（m3）；rs土最初的松散系数，指土经挖掘后的松散体积与原自然体积之比；Kp坡度影响系数，平地取1.0，上坡（坡度510）取0.50.7，下坡（坡度515）取1.32.3；t每一循环的延续时间（min）；,其中：L1推（切）土长度（m）；L2松土长度（m）；V1推土时推土机的行驶速度（m/min）；,2024/5/6,48,V2送土时推土机的行驶速度（m/min）；V3回程时推土机的行驶速度（m/min）；ta推土机转向时间（min）；tb推土机换档时间（min）。（2）台班产量定额 Dcd8Kb（m3/台班）式中：Dc台班产量定额（m3/台班）；d小时生产率（m3/台班）Kb时间利用系数（取0.80.85）。2.铲运机的定额测算（1）铲运机的小时生产率,式中：d小时生产率（m3/h）；q 铲斗的几何容积（m3）；rs土最初的松散系数；,2024/5/6,49,K0铲斗的充盈系数，指装入铲斗内土的体积与铲斗几何容积之比，一般砂土为0.75，其他土为0.851.0，最高可达1.3；t没循环的延续时间（min）；,其中：L1、L2、L3、L4分别为铲土、运土、卸土、空回的行驶长度（m）；v1、v2、v3、v4分别为铲土、运土、卸土、空回行驶速度（m/min）；ta推土机转向时间（min）；tb推土机换档时间（min）。（2）台班产量定额 Dcd8Kb（m3/台班）式中：Dc台班产量定额（m3/台班）；d小时生产率（m3/h）；Kb时间利用系数（取0.750.80）。3.挖掘机的定额测算（1）挖掘机的小时生产率,2024/5/6,50,式中：d小时生产率（m3/h）；q 挖斗的几何容积（m3）；rs土最初的松散系数；Kc挖斗挖土的充盈系数；t每一循环的延续时间（min）。（2）台班产量定额 Dcd8Kb（m3/台班）式中：Dc台班产量定额（m3/台班）；d小时生产率（m3/h）；Kb时间利用系数（取0.750.80）。4.自卸汽车的定额测算（1）自卸汽车的小时生产率,式中：d小时生产率（m3/h）；m每车定额容量，即平均装载量；,2024/5/6,51,其中：q自卸汽车车箱几何体积（m3），对于车箱无后挡板的，应根据车箱有关尺寸和土的自然倾角进行计算；rs土最初的松散系数；Kc车箱装载的充盈系数；q0自卸汽车的设计载重量（kg）；p土的密度（kg/m3）；Kd自卸汽车载重量利用系数（0.951）；t每一循环的延续时间（min）。t可以用下式计算：,式中:L装车地点至卸料点的路程；v平均行驶速度（m/min）；指重车平均行驶速度与空车行驶速度的算术平均速度；ta调位时间（min）；tb卸车时间（min）；tc装车时间（min）；td候车时间（min）。,2024/5/6,52,（2）台班产量定额 Dcd8Kb（m3/台班）式中：Dc台班产量定额（m3/台班）；d小时生产率（m3/h）；Kd时间利用系数（一般在0.8左右）。5.混凝土搅拌机的定额测算（1）混凝土搅拌机的小时生产率,式中：d小时生产率（m3/h）；m搅拌机的设计容积（m3）；KA混凝土出料系数（混凝土出料体积与搅拌机设计容积之比）；t每一循环的延续时间（min）。（2）台班产量 Dcd8Kb（m3/台班）式中:Dc台班产量定额（m3/台班）；d小时生产率（m3/h）；Kb时间利用系数。,2024/5/6,53,6.沥青混合料摊铺机的定额测算（1）沥青混合料摊铺机的小时生产率 dhBvP（t/h）或 dhBv（m3/h）式中：d摊铺机生产效率（m3/h或t/h）；h铺层厚度（m）；B摊铺带宽度（m）；v摊铺工作速度（m/h）；P沥青混合料密度（t/m3）（2）台班产量定额 Dcd8Kb（m3/台班或t/台班）式中：Dc台班产量定额（m3/台班或t/台班）；d小时生产率（m3/h或t/h）；Kd时间利用系数（一般取0.75）。,2024/5/6,54,7.起重机的定额测算（1）起重机的小时生产率,式中：ta起重机独立工作的循环组成部分的延续时间（min）；tb起重机和安装工人协同工作的循环组成部分的延续时间（min）；tc每一循环重不可避免的中断时间。（2）台班产量定额 Dcd8Kd（m3/台班或t/台班)式中：Dc台班产量定额（t/台班）；d小时生产率（t/h）；Kd时间利用系数（一般取0.850.90）。,2024/5/6,55,第五节 材料消耗定额,一、材料消耗定额的概念 材料消耗定额是指在合理使用材料的条件下，生产单位合格产品所必须消耗的一定品种、规格的原材料、燃料、半成品、配件和水、电、动力等资源（统称为材料）的数量标准。（一）工程材料的种类主要材料周转材料辅助材料低值易耗品,2024/5/6,56,（二）材料消耗的性质 施工中材料的消耗，可分为必须的材料消耗和损失的材料两类性质。（三）材料消耗定额的组成 完成单位合格建筑产品所必须的材料消耗量由两部分组成：即单位合格产品生产中所必须的净用量及其合理损耗量。材料消耗量=材料净用量+材料损耗量=材料净用量（1+损耗率）,第五节 材料消耗定额,2024/5/6,57,第五节 材料消耗定额,二、材料消耗定额的制定方法（一）直接性消耗材料定额的制定 编制材料消耗定额的基本方法有：观察法、试验法、统计法和计算法。1、观察法 亦称施工实验法，就是在施工现场，对生产某一产品的材料消耗量进行实际测算。观察法主要适用于制定材料损耗定额。2、试验法 也称为实验室试验法，是在实验室内进行观察和测定工作。适用于研究材料强度与各种材料消耗的数量关系，以获得多种配合比，并以此为基础计算出各种材料的消耗数量。,2024/5/6,58,3、统计法 也称统计分析法。它是以现场积累的分部分项工程拨付材料数量，完成产品数量、完成工作后材料的剩余数量的统计资料为基础，经过分析，计算出单位产品的材料消耗量的方法。4、计算法 也称理论计算法，是根据施工图纸和建筑构造要求，用理论公式算出产品的净耗材料数量，从而制定材料的消耗定额。计算法有三种具体方法，即：直数法、样板裁截法、运筹下料法。,第五节 材料消耗定额,2024/5/6,59,（二）周转性材料的消耗量 周期性材料的消耗量，应按照多次使用、分次摊销的方法进行计算。周转性材料的摊销量与周转次数有直接关系。各种材料的周转及摊销定额，可按下式进行计算：,第五节 材料消耗定额,2024/5/6,60,第六节 施工定额的组成和应用,一、公路工程施工定额的组成（一）文字说明部分 1、总说明 2、章说明（二）定额表部分定额表又可分为表头、表格和表注，其中表格又包括劳动定额表和机械定额表两部分。（三）附录部分 附录中列了部分材料消耗定额。,2024/5/6,61,第六节 施工定额的组成和应用,二、公路工程施工定额的应用（一）直接套用 当工程项目的设计要求、施工条件及施工方法与定额项目的内容、条件及规定完全一致时，可直接套用。其具体应用见例2-9，2-10（二）换算调整 当工程项目的设计要求：施工条件、施工方法与定额项目的内容及规定不完全一致时，应当按定额总说明、章说明或表注有关规定换算调整。具体方法有系数调整和增减调整等。其具体应用见例2-11，2-12,2024/5/6,62,2024/5/6,63,2024/5/6,64,2024/5/6,65,2024/5/6,66,【例2-12】某桥梁基础工程需浇筑混凝土20m3，拟采用手推车运输、扒杆吊运、人工捣固的施工方法，试确定需劳动工日数。解:（1）查公路工程施工定额第11章混凝土及钢筋混凝土工程、第4节卷扬机或扒杆吊运浇筑混凝土。定额表如下页所示。（2）计算劳动工日数 本施工的定额为1141 根据11章说明中关于“定额中混凝土捣固除注明者外，均为机械捣固。如需人工捣固时，每m3混凝土增加0.1工日”的规定，则有：（0.559+0.1）2013.18（工日）,2024/5/6,67,11-4 卷扬机或扒杆吊运浇筑混凝土工作内容：浇筑混凝土：卷扬机或扒杆配吊斗浇筑混凝土、震捣、抹平等。管道压浆：拌合水泥浆，安移压浆机，接管压浆，清洗机具。混凝土凿毛：修钎，凿毛，清扫，搭拆脚手架等。凿桩头：凿除混凝土，扒出钢筋，清理工具每1m3的劳动定额,
