公路工程施工组织与概预算高职模块五施工平面图设计.ppt.ppt

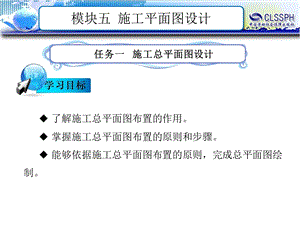

了解施工总平面图布置的作用。掌握施工总平面图布置的原则和步骤。能够依据施工总平面图布置的原则，完成总平面图绘制。,任务一 施工总平面图设计,某高速公路项目上建工的第X合同段，技术标准为高速公路，工程项目包括路基工程、桥涵工程以及沿线设施，试根据工程实际情况设计安置施工总平面图。,根据施工过程空间组织的原则，对施工过程所需工艺流程、施工设备、原材料堆放、动力供应、场内运输、半成品生产、仓库料场、生活设施等项进行空间、特别是平面的规划和设计，并以平面图的形式加以表达，这项工作叫做施工平面图设计。施工平面图设计是施工组织设计最主要的内容之一。,一、施工总平面图的作用1.确定生产要素的空间位置及为施工服务的各种设施的位置。2.确保在施工过程中，各施工队伍间互不干扰，有秩序地进行施工作业。3.确保在施工过程中，有效地组合利用各种资源和服务设施并使其安全运行。4.减少施工场地内物、料的二次转运费，降低施工成本。5.施工现场平面布置图是现场平面管理的依据、现场调度指挥的标准。6.是施工单位进行统筹组织与施工的主要依据。,二、施工总平面图布置的原则和依据1.施工平面图布置的原则（1）施工平面布置紧凑合理，在保证顺利施工的前提下，充分利用原有地形、地物，尽量减少施工用地以利于降低工程成本。（2）充分考虑水文、地质、气象等自然条件的影响，慎重考虑避免自然灾害的措施。（3）合理组织运输的形式和路线的布设，保证运输方便通畅，减少二次搬运和运输距离，力求材料直达工地.,（4）施工管理机构位置布置必须有利于全面指挥，临时房屋及设施的布置可以充分利用各种原有建筑物、构筑物。（5）施工区域的划分和场地的确定，既要与施工进度、施工方法、工艺流程和机械设备等相适应，也要满足方便施工和生活的要求。（6）如果工程需要分期施工，施工平面布置要符合施工方案中安排的施工顺序。（7）施工平面布置图必须符合安全生产、文明生产的规定和要求。（8）合理、科学地规划，使平面布置准备工作的投资最经济。,2.施工平面图布置的依据（1）建设地区的自然条件和技术经济条件。（2）各种设计资料。（3）建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。（4）建设项目施工总资源需要量计划和施工设施计划，以便规划工地内部的储放场地和运输线路。（5）各构件加工厂规模、仓库及其他临时设施的性质、形式、面积等。（6）其他相关资料。,三、施工总平面图布置的内容（1）公路建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。（3）选择对外交通运输方案，选择场内运输方式。（4）布置各种施工辅助设施，布置仓库堆场、布置办公及生活福利设施。（5）施工供水、供电、供风、通讯系统的规模及站网位置，布置干管、干线。,（6）规划出弃渣线路、安排弃渣场地、堆料场地等，做好场地土石方平衡以及开挖土石方调配。（7）建设项目施工必备的安全、防火和环境保护设施布置。四、施工总平面图的设计步骤1.场外交通道路的引入的设计（1）铁路运输（2）水路运输（3）公路运输,2.确定仓库与材料堆场的位置通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。区别不同材料、设备和运输方式来设置。（1）当采用铁路运输时，仓库通常沿铁路线布置，并且要留有足够的装卸前线。（2）当采用水路运输时，一般应在码头附近设置转运仓库，以缩短船只在码头上的停留时间。（3）当采用公路运输时，仓库的布置较灵活。一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近于外部交通连接处。,3.确定各类加工厂位置各种加工厂布置，应以方便使用、安全防火、运输费用最少、不影响建筑安装工程施工的正常进行为原则;一般应将加工厂集中布置在同一个地区，且多处于工地边缘。（1）混凝土搅拌站。（2）顸制加工厂。（3）钢筋加工厂。（4）木材加工厂。（5）砂浆搅拌站。（6）金属结构、锻工、电焊和机修等车间。,4.布置内部运输道路（1）合理规划临时道路与地下管网的施工程序。（2）保证运输通畅。道路应有两个以上进出口，道路末端应设置回车场地，且尽量避免临时道路与铁路交叉。（3）选择合理的路面结构。5.布置行政与生活临时设施根据工地施工人数，可计算这些临时设施的建筑面积。应尽量利用建设单位的生活基地或其他永久建筑，不足部分另行建造。一般全工地性行政管理用房宜设在全工地入口处，以便对外联系；也可设在工地中间，便于全工地管理。,6.布置临时水电管网及其他动力设施当有可以利用的水源、电源时，可以将水电从外面接入工地，沿主要干道布置干管、主线，然后与各用户接通。临时总变电站应设置在高压电引入处，不应放在工地中心;临时水池应放在地势较高处。临时配电线路布置与水管网相似。工地电力网，一般31OkV的高压线采用环状，沿主干道布置；380/220V低压线采用枝状布置。工地上通常采用架空布置，距路面或建筑物不小于6m。,某高速公路项目上建工的第X合同段，主线起止桩号为：K0+000K75+979，路线全长76.262公里，其中利用原一级公路拓宽改建27.08公里，新建49.2公里。技术标准为高速公路，路基宽度26米，路面宽度24.5米，计算设计行车速度100 kmh，全线设置辅道长82.634公里，新建36.63公里，辅道按三级公路标准建设；，；本项目位于第YHTJ-2+000合同段，起止桩号为K14+000K28+000，全长7.622公里。,本合同段包含下列工程项目。路基工程：清理现场、临时工地、土石方工程、排水工程和防护工程；桥涵工程：中、小桥、互通式和分离式立交桥、通道、涵洞、人行天桥等；沿线设施：改路、改渠、改沟和接线工程。1.施工便道设计及施工路基范围内拉通一条纵向施工便道，便道宽7m，采用挖掘机、推土机、平地机、压路机和自卸汽车施工。当有河沟、渠道横穿主线时，安装临时过水圆管涵来保证农田用水和泄洪的需要。,2.施工驻地的设置计划将项目部驻地设置在K22+200的路基左侧。3.水泥砼拌和站及预制场的设置根据招标文件的要求，结合实际情况，计划在K28+000合同终点处路基右侧设置一个水泥砼拌和站及预制场，在K22+200的路基右侧设置一个水稳拌和站以及料场。,4.施工用电和施工用水本合同段沿线电力资源十分丰富，能满足本施工用电的需要，生活、施工用电将以外电输送为主。施工中，将准备3台发电机作为备用电源。沿线水系发达，水源丰富，水质洁净，施工用水可直接就近取用，生活用水采取打井取水。如遇旱季或供水困难时，计划用水车运输来保证生活及施工用水。,5.施工通信本合同段所在的村镇都开通了程控电话，移动网络也基本覆盖了全线。施工中，将以对讲机、程控电话和移动电话作为主要的施工通信工具。另外项目驻地还将配置传真机、开通互联网，以加强与业主和外界的联络。6.临时工程总体布置与数量,了解单位工程施工平面图布置的意义和作用。掌握单位工程施工平面图布置的原则和步骤。,任务二 单位工程施工平面图设计,根据任务一给出的工作任务，在施工总平面图设计完成的基础上，根据单位工程施工平面图设计原则，对项目经理部及沥青拌和场、水泥砼拌和站、预制场和水稳拌和站进行平面设计，初步掌握单位工程施工平面图设计方法。,单位工程施工平面图是对一个建筑物或构筑物的施工现场的平面规划和空间布置图，它以总施工总平面图为依据，比施工总平面图更加深入，更加具体。它是根据工程规模、特点和施工现场的条件，按照一定的设计原则，来正确地解决施工期间所需的各种暂设工程和其他业务设施等同永久性建筑物和拟建工程之间的合理位置关系。单位工程施工平面图的绘制比例一般为1:500 1:2000。,一、单位工程施工平面图的设计内容1.建筑总平面图上已建和拟建的地上地下的一切房屋、构筑物以及其他设施（道路和各种管线等）的位置和尺寸。2.测量放线标桩位置、地形等高线和土方取弃场地。3.自行式起重机械开行路线、轨道式起重机的轨道布置和固定式垂直运输设备位置。4.各种加工厂、搅拌站、材料，加工半成品、构件、机具的仓库或堆场。5.生产和生活性临时设施的布置。,6.场内道路的布置和引人的铁路、公路和航道位置。7.临时给排水管线、供电线路、蒸汽及压缩空气管道等布置。8.一切安全及防火设施的位置。二、单位工程施工平面图的设计依据1.拟建工程施工图及有关资料：包括一切地上地下拟建和已建的房屋和构筑物。2.一切已有和拟建的地下、地上管道位置。在设计施工平面图时，可考虑利用这些管道或需考虑提前拆除或迁移，并需注意不得在拟建的管道位置上面建临时建筑物。3.建筑区域的竖向设计和土方平衡图。,4.自然条件调查资料。气象、地形、水文及工程地质资料。主要用于布置地表水和地下水的排水沟，确定易燃、易爆及有碍人体健康的设施的布置，安排冬雨季施工期间所需设施的地点。5.技术经济条件调查资料。6.单位工程施工方案和进度计划。7.各种材料、构件、半成品等资源需要量计划，以便确定仓库和堆场的面积、形式和位置。8.其他需要掌握的有关资料和特殊要求。,三、单位工程施工平面图的设计原则1.在满足施工条件下，要紧凑布置，尽可能减少施工用地，不占用农田。在市区改建工程中，只能在规定时间内占用公路或人行街道。2.最大限度缩短工地内部运距，尽量减少场内的二次搬运。3.临时设施的布置，应便于工人的生产和生活，使工人休息室距施工地点距离最近，往返节省时间。4.要符合劳动保护、技术安全及防火的要求。,四、单位工程施工平面图的设计步骤1.垂直运输机械的布置垂直运输机械的位置直接影响搅拌站、加工厂及各种材料和构件等的位置及道路和水电线路的布置，因此，它是施工现场布置的核心，必须首先确定。以下是几种常见起重设备布置方式：（1）固定式垂直运输设备的布置 固定式起重运输设备中卷扬机的位置与井架、门架等距离要适中，以使司机能够看到整个升降过程。,（2）自行杆式起重机的布置 布置自行杆式起重机时，要考虑其起重高度、构件的重量、回转半径、吊装方法、建(构)筑物的平面形状等。（3）塔式起重机的布置 1）轨道式塔式起重机的布置。布置塔式起重机的轨道时要结合建(构)筑物的平面形状和四周的场地条件综合考虑，要使建(构)筑物平面尽量处于塔臂的活动范围之内，避免出现“死角”，要使构件、成品及半成品、堆放位置及搅拌站前台尽量处于塔臂的活动范围之内。通常，轨道布置方式有以下三种布置。,单侧布置。当建筑物宽度较小，构件重量不大，选择起重力矩在450kN m 以下时，可采用单侧布置方案。其优点是轨道长度较短，且有较为宽敞的场地堆放构件和材料。此时起重半径应满足下式要求：R B+A 双侧布置或环形布置。当建筑物宽度较大，构件重量较重时，应采用双侧布置或环形布置，此时，起重半径应满足下式要求：RB/2A,跨内单行布置。由于建筑物周围场地狭窄，不能在建筑物外侧布置轨道，或由于建筑物较宽、构件较重时，塔式起重机只有采用跨内单行布置，才能满足技术要求，此时最大起重半径应满足下式：R B/2 2）固定式塔式起重机的布置。固定式塔式起重机不需铺设轨道，但其作业范围比有轨式塔式起重机小。附着式塔式起重机占地面积小，且起重高度大，可自升高，但对建(构)筑物作用有附着力。,2.确定搅拌站、仓库、材料和构件堆场以及加工厂的位置根据施工阶段、施工部位和起重机械的类型不同，材料、构件等堆场位置一般应遵循以下几点要求：（1）当采用固定式垂直运输设备时，施工材料宜布置在垂直运输机械附近首层、基础和地下室所有的砖、石等材料宜沿建筑物四周布置，并距坑、槽边不小于0.5m，以免造成槽、坑土壁的塌方事故，二层以上的材料、构件布置时，对大宗的重量大的和先期使用的材料，应尽可能靠近使用地点或起重机附近布置，而少量的、轻的和后期使用的材料，则可布置稍远一点。,（2）多种材料同时布置时，对大宗的、重量大的和先期使用的材料尽可能靠近使用地点或起重机附近布置；而少量的、轻的、后期使用的材料则可布置得稍远一些。如砂、石、水泥等大宗材料的布置，可尽量布置在搅拌站附近，使搅拌材料运至搅拌机的运距尽量短。（3）按不同的施工阶段、材料的特点，在其相同的位置上可布置不同的材料。3.确定现场运输道路的布置 现场道路必须满足材料、构件等物品的运输及消防要求。,4.确定各类临时设施的位置 临时设施分为生产性临时设施，如砂浆搅拌棚和水泵房、木工加工房；非生产性临时设施，如办公室、工人休息室、警卫室、食堂、厕所等。（1）木工棚的位置，宜布置在建(构)筑物四周稍远一点的位置，且有一定的材料、成品堆放场地；（2）易燃易爆品仓库应远离锅炉房等；（3）现场的生活福利设施也为非生产性临时设施，应尽量少设；必须设置的临时设施应考虑使用方便，但又不妨碍施工，并要符合防火、保卫的规定。,5.布置水电管网（1）施工水网的布置 现场用水包括生产、生活、消防用水三大类。1）施工用的临时给水管，一般由建设单位的干管或自行布置的干管接到施工现场。2）供水管网应按防火要求布置室外消防栓。3）为了排除地面水和地下水，应及时修通下水道，最好与永久性排水系统相结合并结合现场地形在建筑物周围设置地面水和地下水的沟渠。,（2）施工供电布置l）为了维修方便，施工现场一般采用架空配电线路，且要求现场架空线与施工建筑物水平距离不小于10m，与地面距离不小于6m，跨越建筑物或临时设施时，垂直距离不小于2.5m。2）现场线路应尽量架设在道路的一侧，且尽量保持线路水平，以免电杆受力不均，在低压线路中，电杆间距应为2540m，分支线及引人线均应由电杆处接出，不得由两杆之间接线。3）单位工程施工用电应在全工地性施工总平面图中一并考虑。,一、项目经理部以及沥青搅拌场的平面设计项目经理部及沥青搅拌场在第一批人员进出场后，首先做好“四通一平”工作，然后进行临时房屋建设。临时房屋建设包括办公室、宿舍、工地实验室、会议室、食堂、浴室、卫生间、仓库、机修车间和污水处理池。根据初步估算修建临时房屋面积共计2113。,二、水泥砼拌和站及预制场的设计水泥砼拌和站及预制场在总平面图确定其位置的基础上根据现场任务量计算进行合理布置，确定各预制场、加工场以及拌合站的平面位置和面积大小，具体布置见图5-2-3。三、施工用电、施工用水、施工通讯方案施工用电、施工用水、施工通讯方案同模块五任务一。,
