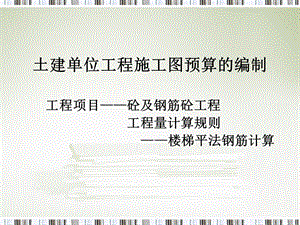

土建单位工程施工图预算的编制：楼梯平法钢筋计算.ppt
土建单位工程施工图预算的编制,工程项目砼及钢筋砼工程 工程量计算规则 楼梯平法钢筋计算,4.9 钢筋工程,2,4.9.12 楼梯平法施工图,概念：楼梯平法施工图系在楼梯平面布置图上采用平面注写方式表达楼梯结构信息的图形。,！,4.9 钢筋工程,3,4.9.12 楼梯平法施工图,楼梯类型代号的识读：第一组代号：AT、BT、CT、DT、ET；（以此为主）第二组代号：FT、GT、HT、JT、KT、LT。3、代号ATET的含义AT梯板全部由踏步段组成；BT由低端平板和踏步段组成；CT由踏步段和高端平板组成；DT由低端平板、踏步段和高端平板组成；ET由低端踏步段、中位平板和高端踏步段组成。第二组楼梯类型代号,4.9 钢筋工程,4,4.9.12 楼梯平法施工图楼梯类型示意图,4.9 钢筋工程,5,4.9.12 楼梯平法施工图楼梯类型示意图,4.9 钢筋工程,6,4.9.12 楼梯平法施工图楼梯类型示意图,4.9 钢筋工程,7,4.9.12 楼梯平法施工图楼梯类型示意图,4.9 钢筋工程,8,4.9.12 楼梯平法施工图楼梯类型示意图,4.9 钢筋工程,9,4.9.12 楼梯平法施工图的识读,AT,平法施工图,梯板配筋详图,平法施工图示例,BT,平法施工图,梯板配筋详图,DT,平法施工图,梯板配筋详图,CT,平法施工图,梯板配筋详图,4.9 钢筋工程,10,4.9.12 AT楼梯平法施工图,4.9 钢筋工程,11,4.9.12 AT平法施工图示例,梯板下部纵向钢筋,梯板的分布钢筋注写在楼梯平面图的图名下方,4.9 钢筋工程,12,4.9.12 AT配筋示意图,上部纵向钢筋自支座边缘向跨内延伸的水平投影长度统一取1/4梯板净跨,梯板支座端上部纵向钢筋按梯板下部纵向钢筋的1/2配置，且不小于8200,4.9 钢筋工程,13,4.9.12 BT平法施工图,4.9 钢筋工程,14,4.9.12 BT配筋示意图,4.9 钢筋工程,15,4.9.12 CT平法施工图,4.9 钢筋工程,16,4.9.12 CT配筋示意图,4.9 钢筋工程,17,4.9.12 DT平法施工图,4.9 钢筋工程,18,4.9.12 DT配筋示意图,4.9 钢筋工程,19,4.9.12 楼梯平台板钢筋构造,4.9 钢筋工程,20,4.9.12 无踏步区楼层平板钢筋构造,4.9 钢筋工程,21,4.9.12 楼梯第一跑与基础连接构造,4.9 钢筋工程,22,4.9.12 楼梯平法施工图,楼梯平法示例,4.9 钢筋工程,23,4.9.12 楼梯平法施工图,楼梯平法示例,4.9 钢筋工程,24,4.9.12 楼梯平法施工图,平法楼梯钢筋计算示例,图中梯板砼强度等级为C25,试计算梯板内钢筋的下料长度。,4.9 钢筋工程,25,4.9.12 楼梯平法施工图,11、平法楼梯钢筋计算示例,1、板底钢筋：12=(3.081.1345+20.12+26.250.012)(1.60.0152)/0.125+1120.888579.47,4.9 钢筋工程,26,4.9.12 楼梯平法施工图,11、平法楼梯钢筋计算示例,2、支座负筋：单根长度3.08/41.1345+0.324+6.250.012+(0.120.0152)1.7530.012=1.339m121.3392(1.60.0152)/0.25+1120.888199.763、分布筋：单根长度 1.60.01521.57m根数(3.083.08/42)1.13450.28+3 3.081.51.13450.28+32281.5722120.395163.72统计：12579.47+199.76779.23 8163.72,4.9 钢筋工程,27,4.9.12 楼梯平法施工图,总结：1.ATET的含义；2.楼梯平法施工图的识读；3.楼梯板底钢筋伸入支座内的长度；4.楼梯支座负筋的配置方法，负筋伸入支座内的长度规定。5.楼梯分布筋的计算方法。,
