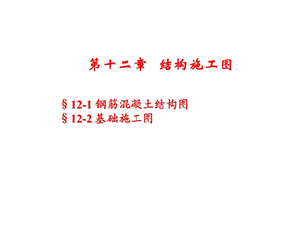

第十二章 结构施工图 12-1 钢筋混凝土结构图12-2 基础施工图,12-1 钢筋混凝土结构图,钢筋混凝土构件房屋建筑、桥梁建筑等工程，由各种受力构件组成结构系统，承担自重和加在建筑物上的各种荷载由钢筋混凝土制成的构件，如钢筋混凝土梁、柱、基础、桥墩、桥台等表达构件的图称为构件图表达结构系统的图称为结构布置图 两者统称为结构图。,单层厂房结构,一般建筑结构,12-1 钢筋混凝土结构图,12-1 钢筋混凝土结构图,结构构件种类多，为便于绘图、读图，在结构施工图中常用代号来表示构件的名称,B:板 WB:屋面板 KB:空心板 L:梁 GL:过梁 T:梯 YT:阳台,12-1 钢筋混凝土结构图,钢筋混凝土构件的制作过程：下料：不同直径的钢筋按照需要的长度截断。钢筋加工：根据设计要求进行弯曲成型。钢筋安装：成型钢筋绑扎或焊接形成钢筋骨架。浇注：将钢筋骨架置于模板内，浇注混凝土 养护：保持构件湿润，待混凝土凝固后拆模即成。预应力钢筋混凝土构件：对钢筋预先张拉，预加给混凝土一定的压力 以提高构件的强度和抗裂性能。,12-1 钢筋混凝土结构图,一、钢筋混凝土构件图的内容 模板图：即构件的外形图 配筋图：配筋平面图、配筋立面图、配筋断面图.钢筋详图（也称成型图）钢筋表。,12-1 钢筋混凝土结构图,在混凝土中各钢筋用钢丝绑扎或焊接成钢筋骨架或网片。受力钢筋：承受构件内力的主要钢筋。架立钢筋：起架立作用，构成钢筋骨架。箍筋：固定各钢筋的位置并承受剪力。,12-1 钢筋混凝土结构图,二、配筋图中钢筋的表示方法 1.图线 钢筋单线条表示。可见的钢筋应用粗实线绘制；钢筋的横断面用涂黑的圆点表示；不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘制。,12-1 钢筋混凝土结构图,2.钢筋的编号 钢筋应予编号，以便识别。编号用阿拉伯数字 写在直径为6mm的细线圆圈中。,12-1 钢筋混凝土结构图,3.钢筋的种类与代号 普通钢筋分四类，有自己的符号，图中标钢筋代号。,12-1 钢筋混凝土结构图,4.钢筋的标注 钢筋的编号、符号、直径及该编号钢筋在该构件中的根数或间距等，可直接标注在钢筋线上。,如果注写的位置不够，可以用引出线引出来注写。,12-1 钢筋混凝土结构图,5.钢筋的保护层 防止钢筋锈蚀 增加钢筋与混凝土的 粘结力 增加钢筋抗焚能力 梁.柱最小保护层25 板最小保护层10-25,12-1 钢筋混凝土结构图,6.钢筋图例,12-1 钢筋混凝土结构图,三、钢筋混凝土图的表示方法 由模板图,配筋图.预埋件详图及钢筋明细表组成1.模板图 表示构件外形尺寸.预埋件.预留孔的大小及位置,2.配筋图表示构件内部钢筋形状,大小,数量,级别,排放位置.平面图.立面图.断面图.钢筋详图.钢筋表,12-1 钢筋混凝土结构图,：立面图 细实线绘制梁的轮廓线 粗实线绘钢筋及位置,12-1 钢筋混凝土结构图,：钢筋详图 钢筋详图一般画在立面图下方,12-1 钢筋混凝土结构图,断面图.断面轮廓用细实线绘制 断面内不再画混凝土的材料图例,12-1 钢筋混凝土结构图,为了便于统计用料，画出钢筋表,弯钩及保护层的大小，可估计画出。,12-1 钢筋混凝土结构图,3.钢筋图的尺寸标注（1）构件外形尺寸、构件轴线的定位尺寸、钢筋的 定位尺寸，采用前述的尺寸标注方式标注。,12-1 钢筋混凝土结构图,（2）钢筋数量、品种、直径.钢筋间距 与钢筋编号集中在一起用引出线标注。,12-1 钢筋混凝土结构图,（3）钢筋成型的分段长度尺寸直接注写在钢筋一旁；钢筋的弯起角度按分量形式注写，注出水平及竖 向的分量长度。,12-1 钢筋混凝土结构图,（4）弯起钢筋，其下料长度为外包尺寸。钢筋两端半圆形弯钩长度按6.25倍直径计算。箍筋详图反映其成型尺寸，一般指内缘尺寸。,12-1 钢筋混凝土结构图,分布钢筋：用于板式结构 将板面承力分给受力筋，防混凝土开裂和固定受力钢筋位置的作用。其他钢筋：吊环.预埋件等。,12-1 钢筋混凝土结构图,现浇钢筋混凝土板可用一个配筋平面图表达。、受力钢筋（平面图上弯钩向上或向左表示钢筋位于底层）,12-1 钢筋混凝土结构图,号钢筋在板的上层 号钢筋是中间支座的负弯矩钢筋，在板的上层,12-1 钢筋混凝土结构图,阅读钢筋混凝土构件图的要点是：(1)弄清构件名称、绘图比例及施工、材料等方面的技 术要求。(2)弄清构件的外形和尺寸。(3)弄清构件中各号钢筋的位置、形状、尺寸、品种、直径和数量。(4)弄清各钢筋间的相对位置及钢筋骨架在构件中的 位置。,12-1 钢筋混凝土结构图,四.现浇楼面结构布置图,用重合断面表示板 厚和梁的断面形状 每种规格钢筋只画一根 中实线画墙体可见轮廓 中虚线画被现浇板遮盖住的墙体不可见轮廓线 粗实线画受力筋 注明各种钢筋的编号、规格、直径、间距,12-1 钢筋混凝土结构图,五、楼层结构布置图 楼层结构布置图主要表示每层楼面梁、板、柱、墙及楼面下层的门窗过梁、大梁、圈梁的布置以及现浇板的构造与配筋等情况。粗实线表示梁和门窗过梁。可见的墙身轮廓线用中实线表示。不可见的墙身轮廓线用中虚线表示。,12-1 钢筋混凝土结构图,GL-2,3KB36-9A-1,XB2,XB1,结构布置图,12-1 钢筋混凝土结构图,楼层结构布置图,12-2 基础施工图,基础图 基础是建筑物地面以下承受建筑物全部荷载的构件。基础下面承受基础传递荷载的地层叫地基。,条型基础,杯型柱墩式基础,12-2 基础施工图,基础图包括基础平面图、基础断面详图和文字说明,基础平面图 假想用一水平剖切平面，沿室内地面0与防潮层之间将房屋剖开，移去剖切平面以上的房屋和基础回填土后所作的水平投影。,12-2 基础施工图,12-2 基础施工图,基础平面图的特点：表示基础的平面布置,基础底宽,轴线位置.是施工放样的重要依据.图的比例与建筑平面图相同,150、1100、1150、1200 粗实线画剖切到的墙身轮廓,细实线画基础底部边线。配合设备施工图,用细虚线表示出地沟及基础预留管 洞的位置,并注明其定形、定位尺寸和洞底标高。标注轴线编号和轴间尺寸.,12-2 基础施工图,2.基础断面详图 基础断面详图表示基础的截面形状、尺寸、材料和做法,应尽可能与基础平面图画在同一张图纸上。,
