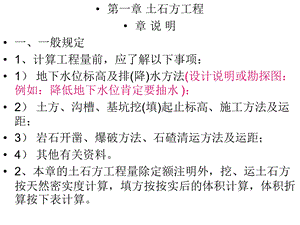

第一章 土石方工程章 说 明一、一般规定1、计算工程量前，应了解以下事项：1）地下水位标高及排(降)水方法(设计说明或勘探图：例如：降低地下水位肯定要抽水)；2）土方、沟槽、基坑挖(填)起止标高、施工方法及运距；3）岩石开凿、爆破方法、石碴清运方法及运距；4）其他有关资料。2、本章的土石方工程量除定额注明外，挖、运土石方按天然密实度计算，填方按按实后的体积计算，体积折算按下表计算。,3、土石方工程土壤及岩石列别的划分，依据工程勘测资料与“土壤及岩石(普氏)分类表”（详见附表）对比确定。（五）土壤及岩石(普氏)分类表见表四。表四略,4、平整场地、沟槽、基坑和一般土石方划分规定：1）建筑场地挖、填土、运、找平土方厚度在30cm以内未平整场地。2）图示底宽在3m以内，且长大于宽3倍以上的为沟槽；3）图示底3m以内，且底面积20m2以内的为基坑；4）超过上述范围的，按一般土石方计算。5、本章未包括地下水位以下施工的排水费用及地表水排除费用。6、本章的土石方运输子目适用于运距在30KM以内的运输，超过部分按每增加1KM相应定额乘以系数0.65计算。,7、本章的汽车运土、石方的运输道路是按不同道路等级综合确定的，已考虑了运输过程道路清理的人工，如需要铺筑材料时，另行计算。汽车、人力车运输重上坡降效因素，除定额规定外，已综合在相应的运输子目中，不另行计算。8、推土机推土，推石渣，铲运机铲运土重车上坡时，如果坡度大于5%时，其运距按坡度区段斜长乘以下表系数计算：,二、土方1、人工土方定额是按干土编制的，如挖湿土时，人工消耗量乘以系数1.18。机械挖土按相应定额子目人工、机械台班消耗量乘以系数1.10。干湿土的划分，首先应以地质勘测资料为准，含水率25%为干土、含水率25%为湿土；或以地下常水位为准划分，地下常水位以上为干土，以下为湿土，如采用降水措施的，应以降水后的水位为地下常水位，降水措施费用另计。2、挖淤泥、流砂工程量，按挖土方工程量计算规则计算；未考虑涌砂、涌泥，发生时按实计。,3、挖桩间土不扣除桩芯直径60CM以内的桩或类似尺寸障碍物所占体积。人工挖桩间土方，人工挖桩间土方时，按相应子目的人工乘以系数1.30；机械挖桩间土方时，按定额相应子目的工、料、机械台班消耗量乘以系数1.10。4、在有挡土板支撑下采用人工挖土方时，人工消耗量乘以系数1.2。5、机械挖土人工辅助开挖，按施工组织设计的规定计算工程量；如施工组织设计无规定时，按机械挖土方94%计，人工挖土方6%计算。6、挖掘机在垫板上进行作业时，人工、机械台班消耗量乘以系数1.25，定额内不包括垫板铺设所需的工、料、机械消耗。,10、地下室土方大开发挖后再挖地槽、地坑，其深度按大开挖后土面至槽、坑底标高计算，加垂直运输和水平运输；如室外 发生水平运输，则另计一次水平运输。11、推土机推土或铲运机铲土土层平均厚度小于300mm时，推土机台班用量乘以系数1.25；铲运机台班用量乘以系数1.17。12、推土机、铲运机、推铲未经压实的积土时，按定额子目乘以系数0.73。13、淤泥、流沙开挖后必须立即清运的，按第二章泥浆运输子目的70%计算。,三、石方1、石方爆破子目是按炮眼法松动爆破编制的，不分明炮，闷炮，但闷炮的覆盖材料(石方控制爆破子目除外)另行计算。2、定额中的爆破子目是按炮孔中无地下渗水、积水编制的，炮孔中若出现地下渗水、积水时，其处理费用另行计算。3、定额中的爆破子目(石方控制爆破子目除外)未计爆破所需覆盖的安全设施、架设安全屏障等，发生时另行计算。4、凿桩头运输按石方运输子目计算。,四、人工挖孔桩如遇淤泥、流砂需要插钢筋的，钢筋数量按实计算，套桩头插筋相应子目。五、支挡土板定额子目分为密板和疏板，密板是指满支挡土板，板距不大于30cm；疏板是指间隔支挡土板，板距不大于150cm，实际间距不同时，不作调整。六、软基处理及支护加固1、地基强夯分满夯和点夯子目，子目内不包括夯填料，夯填料按如下规定计算：1）坑填料应根据夯沉量计算后乘以系数1.3或按实计填入量计算。2）填料场内运输按实计算。,2、如夯条形基础、管沟，项目人工、材料、机械台班数量乘以系数1.1。3、地基强夯子目表内每100m2夯点数是点夯的最终点数。4、地基强夯子目不包括机下垫板，如需垫板时，每100m2增加松杂板材0.05m35、整平包括夯前、夯中、夯后的整平。6、夯击能量单每tm按每10KNm换算。7、袋装沙井直径按7CM考虑，实际直径不同时按沙井面积比例调整砂用量，其他不变。七、盖挖法（逆作法）,1、盖挖法是指先施工地下室某层楼板结构，然后再该楼板结构以下开挖土方的施工方法。2、盖挖法挖土方时，按室内实际净面积乘以挖土方深度以体积计算。3、人工开挖全部土方时，按人工挖土方相应项目的人工乘以系数1.8。机械开挖土方为主，人工开挖土方为辅时，人工挖土方按相应项目的人工乘以系数1.6；机械挖土方按相应项目的人工、机械乘以系数1.3。机械挖土方人工配合挖时，有施工组织设计规定时，按规定计算。施工组织设计无规定时，机械挖土方按总土方量的94%计，人工挖土方按总土方量的6%计算。4、以上系数未考虑洞内、暗室施工及土方的垂直提土运输、水平运输。,工 程 量 计 算 规 则1.1、挖运土方1.1.1 平整场地工程量，按设计图示尺寸以建筑物首层外墙外边线，包括落地阳台、地下室出入口、采光进和通风坚所占面积。原土夯实按设计图纸尺寸以面积计算。1.1.2 挖土方工程量，按设计图示尺寸（包括基础工作面、放坡）以体积计算。设计对基础施工工作面、放坡没有规定的分别按下表（表一、表二）取定。,1、土方开挖深度，按基础垫层底至交付施工场地标高确定。2、土方开挖宽度，按基础垫层底宽度加工作面宽度确定。3、挖沟槽长度按下列情况分别确定：1）、墙基沟槽：外墙按图示中心线长度计算；内墙按图示基础底面之间净长线长度(即基础垫层底之间净长度)计算；内外突出部分(垛、附墙烟囱等)体积并入沟槽土方工程量内计算。2）、管道沟槽：按设计图示中心长度计算。4、各种井类及管道接口处需要增加宽度增加的土方量，区分不同类管道按折算系数折算体积后并入挖沟槽土方体积计算，折算系数见下表：,1.1.3 土方运输量，按挖、填土方结合施工组织设计按实以体积计算。土方运输距离按施工组织设计以挖方区重心至填方区重心或弃土区重心之间最短距离确定。其中确定：1、铲运机运土运距，按挖方区重心至卸方区重心加转向距离45m计算。2、采用人力垂直运土运距折合水平运距7倍计算。1.1.4 截(凿)桩头：1 桩头钢筋截断工程量，按设计数量以根计算。,2 机械切割预制桩桩头按桩头个数计算。人工凿桩头工程量，除另有规定外，按设计要求以体积计算。设计没有要求的，预算时其长度从桩头顶面标高计至桩承台底以上100mm；结算时按实调整。凿灌注桩、钻(冲)孔桩的工程量，按凿桩头长度乘桩设计截面面积再乘1.2计算。凿人工挖孔桩护壁的工程量应扣除桩芯体积计算。3 人工凿深层搅拌桩桩头工程量，按设计数量以个计算。,1.2、挖运石方1.2.1 开凿、爆破岩石工程量按设计图示尺寸以体积计算：允许超挖量并入岩石挖方量内计算。平基、沟槽，基坑开凿、爆破岩石，其开凿和爆破宽度及深度允许超挖量为：普坚石和次坚石为200mm、特坚石为200mm。1.2.2 石方运输量工程量，按挖、填石土方结合施工组织设计按实以体积计算。石方运输距离按施工组织设计以挖方区重心至填方区重心或弃土区重心之间最短距离确定。,1.3 人工挖孔桩挖土(石)方工程1.3.1 人工挖孔桩挖土(石)方工程量按桩长乘以设计截面面积(含护壁)以体积计算。扩大头预算工程量按设计尺寸以体积计算，并入人工挖孔桩挖土(石)方工程量。结算按实际体积计算。1.3.2 挖孔桩挖淤泥流砂增加费工程量，按该层实际厚度乘以截面积以体积计算。挖孔桩入岩增加增加费工程量，按入岩厚度乘以截面积以体积计算。,1.4 土(石)方回填工程1.场地回填：回填面积乘以平均回填厚度；2.室内回填：主墙间净面积乘以回填厚度；3.基础回填：基础回填工程量区分以下两种情况分别计算。1）交付施工场地标高高于室外地坪时，按设计室外地坪以下体积减去埋设的基础体积计算(包括基础垫层及其他构筑物)；2）交付施工场地标高低于室外地坪时，按高差填方体积与挖方体积之和减去埋设的基础体积计算(包括基础垫层及其他构筑物)；,4.管沟回填：按挖方体积减去管沟及基础所占体积计算。余土或取土工程量，按以下规定计算：5 余(取)土工程量按计算公式：余（取）土体积=挖土总体积-回填土总体积式中计算结果为正值时为余土外运体积，负值时为须取土体积 1.5 档土板工程量，按槽、坑垂直支撑面以面积计算。1.6 软基处理1.6.1、强夯工程量按设计图示包面积计算。1.6.2、塑料排水板工程量，按照设计图示尺寸以长度计算,1.6.3、掺灰土、片石、干土工程量，按照设计图示尺寸以体积计算。1.6.4、填砂、石屑、砂（碎）石工程量，按照设计图示尺寸以体积计算。1.6.5、水泥稳定土、机械翻晒工程量，按设计图示面积以平方米计算。1.6.6 抛石挤淤工程量，按设计抛石量以体积计算。1.6.7 铺设土工布工程量，按设计图示尺寸以面积计算。1.6.8、袋装砂井工程量，按设计图示以长度计算。,部分工程计算规则解释,2 土石方工程(A.1),人工土石方工程,平整场地,机械土石方工程,挖土,回填土,土方运输,挖基槽,挖基坑,挖土方,30cm挖、填土方及找平,室外设计地面 以下的挖土,基础回填土,房心回填土,余土外运,亏土内运,推土机推土|铲运机铲运土|挖掘机挖土|载重汽车运土,1.有关规定 1）土石方工程的计量单位 平整场地、碾压、地基强夯：m2 挖土、填土、运土：m3,表4.1 土方体积折算表,2）天然密实体积 指未经动的自然土体积,挖土方、运土方、回填土方都必须折算为天然密实体积计算。,3）挖填土方的起点标高,挖土深度是以自然地面标高以下的挖土深度计算的。填土深度是以设计室外地坪以下的填土深度计算的。,挖土深度,填土深度,自然地面标高,设计室外地坪,4）土壤类别的划分（普氏分类法 8类、16级 P13）,不同类别土壤的人工挖土、石方预算基价比较表 单位：元/100m3 A1-5、6、7 A1-65、66、67、68,土壤岩石预算定额分类与工程分类的对应关系,5）挖土施工方法 指人工挖土方或机械挖土方 A1-6 人工挖三类土：1557.56 元/100m3 A1-19 挖土机挖三类土：2745.09 元/100m3 6）干土与湿土的划分 应该根据地质勘测资料按地下常水位划分，地下常水位以上为干土，以下为湿土。例：人工土方定额是按干土编制的，如挖湿土时，人工乘以系数1.18。,7）放坡,（1）土壤的类别和挖土的深度决定是否放坡；（2）土壤的类别和施工方法决定放坡坡度的大小；,D,H,放坡系数：K=D/H 坡度通常用1：K表示 边坡上口一侧放坡宽度：D=KH,人工挖三类土：H:D=1:0.33 D=0.33H,表4.3 挖土放坡系数表,无垫层的放坡起点位置,放坡起点位置,放坡起点位置：,灰土垫层的从垫层上表面放坡,8）挡土板 由于施工场地狭窄等因素的原因不能放坡时，可采用支档土板的方式保护土方边坡。计算土方工程量时，单面支挡土板的加宽10cm。双面支挡土板的加宽20cm。放坡不再计算挡土板工程量，支挡土板不再计算放坡的工程量。,挡土板的支撑形式,（a）断续支挡土板,（b）连续支挡土板,支档土板地槽示意图,100,100,H,c,c,a,图示地槽的底宽=a2c0.2,挡土板,挡土板,9）工作面：指工人在施工中所需的工作空间 砖基础：每边增加200mm；浆砌毛石、条石基础：每边加150mm；混凝土基础垫层支模板：每边加300mm；混凝土基础需支模板的：每边加300mm;基础垂直面做防水层：每边增加800mm。,工作面,工作面,工作面位置,2.工程量计算规则 1）平整场地 定义：是指建筑场地以内，以设计室外地坪为准，30cm挖、填土方及找平。工程量计算方法：按设计图示尺寸以建筑物底层面积计算，包括有基础的底层阳台面积。,例4.1如下图所示，试求该建筑物的平整场地工程量及定额分部分项工程费（直接费工程费）。,解：平整场地工程量计算如下：工程量24.2411.04（36-0.24）3.3 209.00 2 套定额：A1-1 定额基价 217.36元/1002 定额分部分项工程费：209.00217.36100=454.28元,单位工程预算表,2）土方开挖 包括挖地槽、挖地坑、挖土方三种类型 均按体积计算工程量,(1)地槽：,(2)地坑：,(3)土方：,8,2,2,地 槽,5,地 坑,4,8,土 方,沟槽、基坑划分（1）凡图示沟槽底宽在3m以内，且沟槽长大于槽宽三倍以上的为沟槽，见上图,（2）凡图示基坑底面积在20m2以内为基坑，见下图（3）沟槽底宽3m以外，坑底面积20m2以外，平整场地挖土厚度在30cm以外，均按挖土方计算。,A1-6 人工挖土方三类土1.5m内：1557.56元/100m3 A1-8 人工挖沟槽、基坑三类土2m内：2836.81元/100m3 土方开挖（包括回填）一律以挖掘前的天然密实体积为准计算。如为虚方体积、夯实体积和松填体积必须折算成天然密实体积。如：天然密实体积为1；虚方体积：1.30；夯实后体积：0.87；松填体积：1.08 见表P9 土方体积折算表,（1）挖地槽（沟槽）定义：槽底宽度3m，槽长3槽宽的挖土。工程量计算方法：按地槽的横截面面积槽长，以m3计算，地槽中内外凸出部分（垛、附墙烟囱）体积并入地槽工程量内计算。地槽深度h室外自然地坪至地槽底面。地槽长度L外墙按 内墙按,外墙按图示中心线长L中,内墙按图示基础底面之间净长线（即基础垫层底之间净长度）L内槽,外墙沟槽中心线长度,内墙沟槽净长线,内槽的净长,外墙中心线L,外墙中心线L,地槽放坡时交接处所产生的重复工程量不予扣除，如图所示。,一组重要的基本转换,内周长：L内=2(ab),内面积：S内=ab 外面积：S外=(a2c)(b2c)=abc(2a2b)4c2=S内cL内4c2,外周长：L外=2(a2cb2c)=2(ab)8c=L中4c=L内8c,中心线长：L中=2(a0.5c2b0.5c2)=2(ab)4c=L内4c,上述两个基本转换对于不规则的多边形同样适用,挖地槽工程量计算式 不设工作面、不放坡、不设挡土板时：V=aH（L中+L内槽）设工作面、不放坡、不设挡土板时：V=（a+2C）H（L中+L内槽）,由垫层下表面放坡时 V=（B+2C+kH）H（L中+L内槽）由垫层上表面放坡时 V=【BH1+（B+kH2）H2】（L中+L内槽）,支设双面挡土板时：V=（B+2C+0.2）H（L中+L内槽）一面放坡，一面支挡土板时：V=（B+2C+0.1）H+0.5kHH（L中+L内槽）,例1-2某工程如图16、17所示，土质为三类土，试计算条形基础土方工程量，并计算直接工程费。,图16 基础平面图,1)开挖深度:H=0.7+0.35+0.35+0.35+0.15=1.90m 2)放坡深度：h=1.9-0.15=1.75m1.50m 所以需要放坡 3)沟槽断面积S=1.540.15(1.540.331.75)1.75=3.938m2 4)沟槽长:L中（7.2+14.4+5.413.7）281.40 L净9.6-1.549.6+2.1-1.5418.22 5)V挖工程量(81.4+18.22)3.938392.3033 人工挖沟槽,三类土深2m内 套A1-9 定额基价1591.50元/1003,（2）挖地坑（按体积计算）凡图示基坑底面积在20m2以内，且坑底的长与宽之比小于或等于3的挖土工程。,矩形放坡地坑（见图）计算公式:V挖（a2cK h）（b2cKh）h 1/3 K 2h3 式中:a基础垫层宽度 c 工作面宽度 b基础垫层长度 K放坡系数,矩形不放坡地坑 计算公式:V=abH,圆形不放坡地坑 计算公式：V=r2h 圆形放坡地坑（见图）计算公式:V=1/3h（r2+rR2+rR)式中:r坑底半径（含工作面）R=r+Kh,(3)挖土方(按体积计算)凡设计图示槽底宽度在3m以外，坑底面积在20m2以外，挖土厚度超过 30cm的挖土，均称为挖土方。分为人工挖土方和机械挖土方两种，挖土方均以14类土为准，按照天然密实体积（自然方）计算。计算方法同挖地坑。,VV挖土V室外设计地坪以下被埋设的基础和垫层等,3）回填土 分为夯实填土和松散填土两类，按m3计算工程量（1）基础回填土 以挖方体积减去设计室外地坪以下埋设的基础体积（包括基础垫层、及其他构筑物等）计算。,（2）室内（房心）回填土 室内回填土系为形成室内外高差，而在室外设计地面上、地面垫层以下，房心的部位填设的土体。按主墙间的净面积乘以回填土厚度计算。工程量计算式为 V室内主墙间净面积回填土厚度h（S底L中外墙厚L内主内墙厚）室内外高差地面垫层厚地面面层厚）主墙：墙厚120mm的墙,基础回填土 VV挖土V室外设计地坪以下被埋设的基础和垫层,基础回填土,4）运 土,运土包括余土外运和取土。当回填土方量小于挖方量时，需余土外运，反之，需取土。计算公式：运土体积=总挖方量总回填量 式中计算结果为正值时，为余土外运体积；负值时，为取土体积 运土的工程量以天然密实体积计算。,土方运距按下列规定计算：推土机运距：按挖方区重心至回填区重心之间的直线距离计算。铲运机运土距离：按挖方区重心至卸土区重心加转向距离45m计算。自卸汽车运距：按挖方区重心至填土区（或堆放地点）重心的最短距离计算。,3.其他相关规定（1）人工挖湿土时，人工应乘以系数1.18。在同一槽坑内有干、湿土时，应分别计算。（2）在有挡土板支撑下挖土方时，应按实挖体积确定工程量，套定额时人工乘以系数1.2。（3）人工挖桩间土方时，按实挖体积（扣除桩体所占体积）确定工程量，套定额时人工乘以系数1.3。（4）机械挖不到的地方，按施工组织设计的规定计算工程量；如施工组织设计无规定时，可按以下规定计算工程量 挖地下室土方，按机械挖土方95计，人工挖土方5%计算，挖非地下室土方，按机械挖土方93计，人工挖土方7%计算,B垫层宽度 H挖土深度 C工作面宽度 K放坡系数,（5）挖地槽工程量计算式（5.1）不放坡、不设挡土板时：V=（B+2C）H（L中+L内）,不放坡、不支挡土板 不留工作面,不放坡、不支挡土板 留工作面,（5.2）由垫层上表面放坡时：V=BH1+（B+kH2）H2（L中+L内）,（5.3）由垫层下表面放坡时：V=（B+2C+kH）H（L中+L内）,（5.4）支设双面挡土板时：V=（B+2C+0.2）H（L中+L内）,计算例题,【例1】某工程外购黄土用于室内回填，已知室内回填土工程量300m3，试求买土的数量。房心回填土工程量=主墙间净面积填土厚度。主墙指结构厚度在120mm以上(不含120mm)的各类墙体。回填土有松填和夯填两种形式。,解:室内回填土按人工夯实（或夯实机夯实）考虑 工程量=300m3套定额：A1-145（146）计费价格：1402.76元10 m3买土体积按虚方计算 买土数量=3001.49=447m3,【例6-2】某建筑物的一层平面图如图6-7所示，试求该建筑物的人工场地平整工程量。解:人工场地平整工程量：V=24.2411.04-(36-0.24)3.3=250。4 m2套定额：A1-1 计费价格：217.36元10m2平整场地指为方便对施工现场进行放样、定线和施工等需要而做的O.3m内挖填找平及小量障碍物清理的工作。已计算过场地竖向布置挖填土方后，不再计场地平整。,如果是带挡土板工程，不得再计算放坡工程量，挖土工程量按图示底宽尺寸每边各加O.1m计算。凡挖土工程，放坡部分不得再计算挡土板工程量。挖方出现流砂、淤泥时，可根据实际情况由发包人与承包人双方认证。,例6-3,土石方工程定额工程量计量,【例64】某多层砖混住宅土方工程，三类土，基础为砖大放脚带形基础，垫层宽度为1000mm，挖土深度为1.8m，弃土运距4km。试帮助业主编制工程量清单；代表投标人编制投标报价。解：(1)经业主根据基础施工图计算：基础挖土截面积为11.8m=1.8m2基础总长度为：1000m土方挖方总量为：1800m3,(2)经投标人根据地质资料和施工方案计算：1)基础挖土体积为(1+0.22+0.331.8)1.81000=3589m3式中，工作面宽度各边取0.2m，放坡系数为O.33。基础总长度为：1000m，土方挖方总量为3589m3。2)人工挖土方量为3589m3，根据施工方案除沟边堆土外，现场堆土2000m3、运距15m，采用人工运输。装载机装，自卸汽车运，运距4km、土方量1589m3。,作 业,1.某工程基础平面图、剖面图如图1所示，（外墙基为J1，内墙基为J2）该工程所处地质条件为：室外坪以下1米范围内为二类土，室外坪以下1米以下为四类土，砌筑砂浆为M5.0水泥砂浆，垫层为C15砼，基础圈梁为C20砼，试计算该工程人工挖土、垫层、基础、基础圈梁等分项工程的工程量并套定额计算计费价格。,图1 某工程基础平面图,(a)基础平面图,4500,4500,4500,4500,6000,3000,解：1.挖土工程量,L外中=（9+4.54）2=54mL内净=4.54-1.49+6-（1.64+1.49）/23=29.82mS外=1.690.1+1.790.8=1.60m2S内=1.840.1+1.940.8=1.74m2V外=1.6054=86.40m3V内=1.7429.82=51.89m3V=86.40+51.89=138.29m3 套定额：A1-9（人工挖沟槽2米以内，二类土）,解：2.垫层工程量,V外墙垫=540.11.49=8.05（m3）V内墙垫=29.820.11.64=4.89（m3）V垫层=V外墙垫+V内墙垫=8.05+4.89=12.94（m3）套定额：?,解：3.毛石基础工程量（砖基础无）,L外中=（9+4.54）2=54mL内净=4.54-0.24+（6-0.24）3=35.04mS外=（1.29+0.89+0.54）0.35=0.95m2S内=（1.44+1.04+0.64）0.35=1.09m2V外=0.9554=51.30m3V内=1.0935.04=38.19m3V=51.30+38.19=89.49m3套定额：?,
