    土石方工程教学课件PPT.ppt

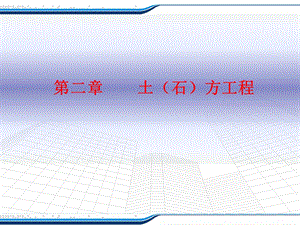

    第二章 土(石)方工程,通过本章应掌握人工土方工程工程量计算方法及综合单价的使用方法;熟悉机械土方工程量计算方法及综合单价的使用方法。,通过本章的学习,能结合施工图纸,计算土方工程的综合单价费。,2.1 计算土方工程量前应明确的资料 2.1.1土壤类别划分 2.1.2其他需要明确的问题 2.2 平整场地及碾压、夯实 2.2.1 人工平整场地 2.2.2 原土打夯 2.2.3 场地机械碾压,2.3 挖土方 2.3.1 人工挖土方 2.3.2 机械挖土方 2.3.3 其他 2.4 土方回填 2.4.1 综合单价使用 2.4.2 工程量计算 2.5 综合应用案例,第二章 土石方工程,2.1 计算土方工程量前应明确的资料,2.1.1 土壤类别划分 河南省建设工程工程量清单综合单价()中的土壤岩石分类,是按照“土壤及岩石(普氏)分类表”综合取定,表中的类为定额中的一般土;IV类为定额中的砂砾坚士;类为定额中的松石;类为定额中的次坚石;、类为定额中的普坚石;类为定额中的特坚石。,第二章 土石方工程,2.1.2 其他需要明确的问题,1施工方法 按照施工方法的不同,土方工程分为人工土方工程和机械土方工程两种。在编制预算时,应根据已批准的施工组织设计规定的施工方法计算,或根据工程实际选择经济合理的施工方法。2开挖深度 挖土方平均厚度应按自然地面测量标高至设计地坪标高间的平均厚度确定。基础土方、石方开挖深度应按基础垫层底表面标高至交付施工场地标高确定,无交付施工场地标高时,应按自然地面标高确定。,第二章 土石方工程,2.1.2 其他需要明确的问题,3工作面C,基础施工工作面规定宽度,第二章 土石方工程,2.1.2 其他需要明确的问题,4放坡起点和放坡系数(1)放坡起点放坡起点,是指某类别土壤边壁竖直立不加支撑开挖的最大深度。(2)放坡系数k土方边坡的坡度,以高度H与边坡宽度B之比来表示,如图所示。,坡度系数的意义,第二章 土石方工程,2.1.2 其他需要明确的问题,4放坡起点和放坡系数,设,则土方坡度=1:k,称K为坡度系数。,第二章 土石方工程,2.1.2 其他需要明确的问题,4放坡起点和放坡系数,土方工程放坡系数表,第二章 土石方工程,2.1.2 其他需要明确的问题,【应用案例2-1】如图所示,己知开挖深度(无垫层)H20m,槽底宽度A180m,基础土质为一般土,采用人工开挖。试确定其开挖断面积是多少?,第二章 土石方工程,2.1.2 其他需要明确的问题,【解】,则B=KH,第二章 土石方工程,2.1.2 其他需要明确的问题,5堆、弃土地点及运距的确定。6运土方的工具、方式。运土方可采用人工运输和机械运输两种方式。人工运土方执行双轮车运土方子目,如运距超过400m者,执行机械运土子目。7是否存在开挖桩间土方的情况。开挖钻孔灌注桩、预制桩桩间土方时(不包括空桩部分),以实挖体积计算,按相应挖土定额项目,人工挖土者乘以系数1.50;机械挖土者其人工及机械(不包括自卸及洒水汽车)乘以系数1.30;。,第二章 土石方工程,2.2 平整场地及碾压、夯实,2.2.1 人工平整场地 平整场地是指建筑物场地厚度在30cm以内的挖、填、找平。平整场地按设计图示尺寸以建筑物首层面积计算。其中,落地阳台计算全面积,悬挑阳台不计算面积。地下室和半地下室的采光井等不计算建筑面积的部位也应计入平整场地工程量。竖向布置挖土和管道支架、下水道、化粪池、窨井等零星工程不计算平整场地。围墙、地沟、水塔、烟囱按基础垫层面积计算平整场地。,第二章 土石方工程,2.2.1 人工平整场地,【应用案例2-2】某建筑平、剖面如图所示,计算其人工平整场地工程量。,某建筑平面图、剖面图,第二章 土石方工程,2.2.1 人工平整场地,【解】平整场地工程量=(3.32+0.24)(5.4+0.24)+(3.3-0.12+0.12)(4.8+0.24)=55.21,第二章 土石方工程,2.2.2 原土打夯,原土打夯在施工图纸上以“素土夯实”表示。打夯前要进行碎土、平土。找平、洒水等工序,而散水、坡道、台阶、平台、底层地面等部位,垫层底的底部夯实均未包括在相应子目内,应另列项计算,套用原士打夯子目。槽、坑底打夯工程量=图示垫层底面积,第二章 土石方工程,2.2.3 场地机械碾压,场地机械碾压主要用于建筑施工前期“三通一平”工程和运动场、露天堆放场等工程开工前的场地平整碾压。建筑场地原土碾压工程量=设计要求碾压的面积填土碾压工程量=设计要求碾压的面积填土厚度,第二章 土石方工程,2.3 挖土方,2.3.1 人工挖土方1挖土项目名称划分 凡图示基底面积在20m2以内(不包括加宽工作面)的为地坑。凡图示基底宽在3m以内(不包括加宽工作面),且基底长大于基底宽3倍以上的,为沟槽。凡图示基底宽在3m以上,基底面积在20m2以上(不包括加宽工作面)的石方,为平基。凡图示基底宽在3m以上,基底面积在20m2以上(不包括加宽工作面),平整场地挖方厚度在30cm以上者,均为挖土方。,第二章 土石方工程,2.3.1 人工挖土方,2综合单价使用(1)08综合单价中人工挖土子目是按干土编制的,如挖湿土时,对应子目中“人工”乘以系数1.18。干、湿土的划分,应根据地质资料提供的地下常水位为界。(2)人工挖土方项目,综合单价中有各种深度的子目,可以直接选取。但人工挖沟槽、地坑的最大深度只有4m,深度超过4m时,以相应的4m深子目综合单价为基础,分别乘以系数:6m以内为1.10,8m以内为1.15,10m以内为1.20,l0m以上为1.25。同时每100m3土方另增加少先吊3.25个台班,(少先吊的单价为66.76元/台班)。,第二章 土石方工程,2.3.1 人工挖土方,(3)人工运土方执行双轮车运土方子目,运距超过400m者,执行机械运土子目。(4)定额子目内未考虑挖土工作面和放坡应增加的费用。如施工组织设计要求增加工作面和放坡时,增加土方工程量可依据本分部计算规则的相应规定计算。增加土方工程量的费用可考虑在综合单价内。,第二章 土石方工程,2.3.1 人工挖土方,【应用案例2-3】某地槽全深2.6m,其中干土1.6m,湿土1.0m厚。一般土,采用人工放坡开挖、集水坑降水。试套用综合单价计算人工挖地槽干、湿土的综合单价。如经计算,其干土工程量为400m3,湿土工程量为200m3,试计算人工挖地槽的综合单价费。【解】干土:综合单价(1-20)=1744.37元/100m湿土:综合单价(1-20)换=原单价+人工费(1.18-1)=1744.37+1383.91(1.18-1)=1993.47元/100 m3挖干土综合单价费=1744.37400/100=6977.48元挖湿土综合单价费=1993.47200/100=3986.94元合计:10964.42元,第二章 土石方工程,2.3.1 人工挖土方,【应用案例2-4】试确定下列各条件下的人工挖地坑综合单价。开挖深度280m,一般土,干土,放坡开挖;开挖深度280m,一般土,湿土,放坡开挖;开挖深度660m,一般土,干土,放坡开挖;开挖深度660m,一般土,湿土,放坡开挖;,第二章 土石方工程,2.3.1 人工挖土方,【解】(1-28)=1939.99元/100 m3(1-28)换=(1-28)+人工费(1.18-1)=1939.99+1539.100.18=2217.03元/100 m3(1-29)换=(1-29)1.15+3.2566.76=2186.811.15+3.2566.76=2731.80元/100 m3(1-29)换=(1-29)+人工费(1.18-1)1.15+3.2566.76=(2186.81+1734.920.18)1.15+3.2566.76=3090.92元/100 m3,第二章 土石方工程,2.3.1 人工挖土方,4工程量计算及案例(1)土方体积应按挖掘前天然密实体积计算。(2)挖土方包括带型基础、独立基础、满堂基础(包括地下室基础)及设备基础等的挖方。带型基础应按不同底宽和深度,独立基础、满堂基础应按不同底面面积和深度分别列项。其工程量均按设计图示尺寸以基础垫层底面积乘以挖土深度计算。(3)建筑物挖沟槽长度,外墙按图示中心线长度计算;内墙按图示基础垫层底面之间净长线长度计算;内外突出部分(垛、附墙烟囱等)体积并入沟槽土方工程量内计算。,第二章 土石方工程,2.3.1 人工挖土方,4工程量计算及案例 挖方形地坑(或土方)工程量:V=abH 考虑工作面和四边放坡时,所挖方形基坑是一四棱台,如图所示,第二章 土石方工程,2.3.1 人工挖土方,4工程量计算及案例挖沟槽工程量:V=aHL 考虑工作面和放坡时,如图所示,第二章 土石方工程,2.3.1 人工挖土方,4工程量计算及案例其中:a 基坑基础垫层底面长边设计尺寸;b 基坑基础垫层底面短边设计尺寸;c 工作面尺寸;H基坑深度;K坡度系数 L沟槽长度。外墙沟槽按“中心线”计算;内墙沟槽按“净长线”计算。,第二章 土石方工程,2.3.1 人工挖土方,【应用案例2-5】某工程有现浇混凝土独立基础20个,平面图和断面图如图所示。已知土质为一般土,设计室外地坪标高-0.6m,C10混凝土垫层施工时需支模板,求挖土的综合单价费。,某工程独立基础示意图,第二章 土石方工程,2.3.1 人工挖土方,分析:垫层长宽尺寸a=b=0.12+1.452=3.1m垫层底面积即基底面积S=ab=3.13.1=9.61m220 m2为地坑深度H=(0.6)(2.2)+0.1=1.7m1.35 m施工时需放坡开挖,查表知K=0.43混凝土垫层支模板,查表知C=300mm。,第二章 土石方工程,2.3.1 人工挖土方,【解】工程量V=abH20=3.13.11.720=326.74m3考虑工作面和放坡时 放坡增加土方工程量的费用考虑在综合单价内 综合单价费=326.742252.59/100=7360.11元,第二章 土石方工程,2.3.2 机械挖土方,1综合单价使用(1)机械挖土方工程量,按机械挖土方90%、人工挖土方10%计算;人工挖土部分执行相应子目,人工乘以系数2。(2)机械土方子目以土壤天然含水率为准划分,含水率大于25时,定额子目人工、机械乘以系数1.15。若天然含水率大于40时,另行处理。(3)机械挖土方深度按5m取定,如深度超过5m时,相应子目中的挖掘机台班数量乘以系数I.09。,第二章 土石方工程,2.3.2 机械挖土方,1综合单价使用(4)机械挖土方,单位工程土方量小于2000 m3时,相应子目乘以系数1.1。(5)机械挖土方子目,未考虑工作面和放坡应增加的费用。施工组织设计要求增加工作面和放坡时,增加土方工程量的费用可考虑在综合单价内。,第二章 土石方工程,2.3.2 机械挖土方,2计算机械土方工程前需确定的数据(1)土壤的类别;(2)土壤的地下水位及其含水量,降水方式;(3)单位工程量是否小于2000m3;(4)挖方深度是否超过5m;(5)开挖深度是否超过放坡起点深度;(6)机械类型及其配套施工方案;(7)挖土机械是在坑内作业还是在坑上作业;(8)基础施工所需加宽工作面(9)堆、弃土地点、距离;,第二章 土石方工程,2.3.2 机械挖土方,3工程量计算及案例 机械土方的工程量,均以挖掘前的天然密实体积计算,计算方法同人工挖土。【应用案例2-6】某工程大型基坑采用反铲挖掘机挖土、机动翻斗车运土方。砂砾坚土,开挖深度5.8m,土方总量为5000m3,运土距离为160m。试确定其土方工程费用。【解】5000 m32000 m3,不属于小型工程,H=5.8 m5.0 m,增加挖掘机台班量,第二章 土石方工程,2.3.2 机械挖土方,1、挖掘机挖土综合单价(1-39)换=3090.16+2.713(1.09-1)964.88=3325.75(元/1000m3)工程量=500090%=4500(m3)综合单价费(1)=3325.754500/1000=14965.88元2、人工挖土综合单价(1-15)换=(1-15)+人工费(2-1)=3484.52+2764.47(2-1)=6248.99(元/100m3)工程量=500010%=500(m3)综合单价费(2)=6248.99500/100=31244.95元,第二章 土石方工程,2.3.2 机械挖土方,3、翻斗车运土综合单价(1-51)=1868.79(元/100m3)工程量=5000(m3)综合单价费(3)=1868.795000/100=93439.50(元)4、合计综合单价费=(1)+(2)+(3)=139650.33(元),第二章 土石方工程,2.3.2 机械挖土方,【应用案例2-7】某工程大型基坑采用反铲挖掘机挖土自卸汽车运土。四类土,基础混凝土垫层(厚100mm)双向尺寸为15m40m,底标高为-4.5m,室外地坪标高为-0.600m,采用坑上挖土,土方运距5400m,人工挖土方部分,采用装载机装土自卸汽车运土。试计算(l)各分项工程量;(2)综合单价费。分析:垫层长宽尺寸a=15m b=40m H=(0.6)(4.5)=3.9 m2.0m 施工时需放坡开挖,查表知K=0.43 混凝土垫层支模板,查表知C=300mm,第二章 土石方工程,2.3.2 机械挖土方,【解】各分项工程量总挖土量V=15403.9=2340 m3 反铲挖掘机挖土自卸汽车运土5400m工程量V1=234090%=2106 m3 人工挖土工程量V2=234010%=234m3 装载机装土自卸汽车运土5400m工程量V3=V2=234m3,第二章 土石方工程,2.3.2 机械挖土方,(2)综合单价费考虑工作面和放坡时,,反铲挖掘机挖土自卸汽车运土5400m工程量V1/=2760.8090%=2484.72 m3人工挖土工程V2/=2760.8010%=276.08m3装载机装土自卸汽车运土5400m工程量V3/=V2=276.08m3增加土方工程量的费用考虑在综合单价内,第二章 土石方工程,2.3.2 机械挖土方,反铲挖掘机挖土自卸汽车运土5400m,综合单价费(1)=2106 21876.99/1000=46072.94元,第二章 土石方工程,2.3.2 机械挖土方,人工挖土,综合单价费(2)=234 6346.36/100=14850.48元,第二章 土石方工程,2.3.2 机械挖土方,装载机装土自卸汽车运土5400m,综合单价费(3)=17771.85234/1000=4158.61(元),第二章 土石方工程,2.3.2 机械挖土方,装载机装土自卸汽车运土5400m,综合单价费(3)=17771.85234/1000=4158.61(元),小计综合单价费=(1)+(2)+(3)=65082.03(元),第二章 土石方工程,2.3.3 其他,1基坑换土 基坑换土=设计图示换土体积2凿、截桩 工程量均按“根”计算。3基底钎探 工程量按设计图示基底尺寸以面积计算。,第二章 土石方工程,2.4 土方回填,2.4.1 综合单价使用 根据施工方法和质量要求不同,回填土分为松填和夯填两种情况。松填(1-126)夯填(1-127),第二章 土石方工程,2.4.2 工程量计算,基槽、基坑回填是指室外地坪以下的回填,也称为基础回填;房心回填是指室外地坪以上至室内垫层之间的回填,也称为室内回填,如图所示。,回填土示意图,第二章 土石方工程,2.4.2 工程量计算,回填土工程量按设计图示尺寸以体积计算。1房心回填工程量:主墙间净面积乘以回填厚度。2基础回填工程量:挖方体积减去设计室外地坪以下埋设的基础体积(包括基础垫层及其他构筑物)。3运土运土工程量=挖土总(部分)体积或余土外运工程量=挖土总体积回填土总体积,第二章 土石方工程,2.5 综合应用案例,【综合应用案例】某建筑物基础平面及剖面如图所示。已知设计室外地坪以下砖基础体积为15.85m3,混凝土垫层体积为2.86m3,室内地面厚度为200mm,类土,要求挖出的土堆在槽边,回填土分层夯实,回填后余下的土外运。试对土方工程相关项目进行列项,并计算各分项工程量。,第二章 土石方工程,2.5 综合应用案例,某建筑基础平面及剖面图(a)平面图(b)基础1-1剖面图,第二章 土石方工程,2.5 综合应用案例,【解】1、列项 本工程完成的与土方工程有关的内容有:平整场地、挖土、槽底打夯、回填土、运土。由图知,垫层宽b=0.8m3m,槽长大于3倍槽宽,故挖土为挖沟槽。因此本题与土方工程相关的列项为:平整场地、挖沟槽、槽底打夯、基础回填土、房心回填土、运土。2、工程量计算 平整场地 工程量S=(3.52+0.24)(3.32+0.24)=49.52m2,第二章 土石方工程,2.5 综合应用案例,挖沟槽工程量V1=aHL=0.8((-0.45)-(-1.95))(3.52+3.32)2+(3.32-0.8+3.5-0.8)=0.81.535.7=42.84m3 槽底打夯 工程量S1=aL=0.8(3.52+3.32)2+(3.32-0.8+3.5-0.8)=28.56m2,第二章 土石方工程,2.5 综合应用案例,基础回填土工程量V2=挖方体积设计室外地坪以下埋设的基础体积=42.84-15.85-2.86=24.13 m3 房心回填房心回填土V3=主墙间净面积回填厚度=(3.5-0.24)(3.3-0.24)2+(3.5-0.24)(3.32-0.24)(0.45-0.20)=10.17 m3 运土工程量=挖土总体积回填土总体积=42.84(24.13+10.17)1.15=3.40 m3,1土壤岩石分类,按土壤及岩石普氏分类表综合取定,普氏分类表中表中的类为定额中的一般土;IV类为定额中的砂砾坚士。2平整场地是指建筑物场地厚度在30cm以内的挖、填、找平,工程量按设计图示尺寸以建筑物首层面积计算。3槽、坑底打夯按图示尺寸以垫层底面积计算。,4人工挖土时,凡图示基底面积在20m2以内(不包括加宽工作面)的为地坑;凡图示基底宽在3m以内(不包括加宽工作面),且基底长大于基底宽3倍以上的,为沟槽;凡图示基底宽在3m以上,基底面积在20m2以上(不包括加宽工作面),平整场地挖方厚度在30cm以上者,均为挖土方。,5土方体积应按挖掘前天然密实体积计算。挖基础土方,其工程量均按设计图示尺寸以基础垫层底面积乘以挖土深度计算。6挖土方平均厚度应按自然地面测量标高至设计地坪标高间的平均厚度确定。基础土方、石方开挖深度应按基础垫层底表面标高至交付施工场地标高确定,无交付施工场地标高时,应按自然地面标高确定。,708综合单价中人工挖土子目是按干土编制的,如挖湿土时,对应子目中“人工”乘以系数1.18。8人工挖沟槽、地坑深度超过4m时,以相应的4m深综合单价为基础,分别乘以以下系数:6m以内为1.10,8m以内为1.15,10m以内为1.20,l0m以上为1.25。同时每100m3土方另增加少先吊3.25个台班,(少先吊的单价为66.76元/台班)。,9机械挖土方工程量,按机械挖土方90%、人工挖土方10%计算;人工挖土部分执行相应子目,人工乘以系数2。10机械土方子目以土壤天然含水率为准划分,含水率大于25时,定额子目人工、机械乘以系数1.15。若天然含水率大于40时,另行处理。11机械挖土方深度按5m取定,如深度超过5m时,相应子目中的挖掘机台班数量乘以系数I.09。,12机械挖土方,单位工程土方量小于2000 m3时,相应子目乘以系数1.1。13挖土方子目,未考虑工作面和放坡应增加的费用。施工组织设计要求增加工作面和放坡时,增加土方工程量的费用可考虑在综合单价内。14回填土工程量按设计图示尺寸以体积计算。15余土外运工程量=挖土总体积回填土总体积,1、某建筑平、剖面如图所示,计算其人工平整场地工程量。,某建筑平面图、剖面图,2、某工程有现浇混凝土独立基础30个,平面图和断面图如图所示,已知土质为II类土,设计室外地坪标高-0.6m,C10混凝土垫层施工时需支模板,求挖土的综合单价费。,某工程独立基础示意图,3、某建筑物基础平面及剖面如图所示。已知设计室外地坪标高-0.3m,垫层底标高-1.8m,室外地坪以下砖基础体积为5.83m3,混凝土条形基础体积为9.95 m3,混凝土垫层厚100mm,体积为3.31m3,室内地面厚度为150mm,I类土,要求挖出的土堆在槽边,回填土分层夯实,回填后余下的土外运。试计算平整场地、挖沟槽、槽底打夯、基础回填土、房心回填土、运土的工程量。,某建筑基础平面及剖面图(a)平面图(b)基础1-1剖面图,4、某工程大型基坑采用反铲挖掘机挖土自卸汽车运土。类土,基础混凝土垫层(厚100mm)双向尺寸为16m45m,底标高为-4.8m,室外地坪标高为-0.600m,采用坑上挖土,土方运距3000m,人工挖土方部分,采用装载机装土自卸汽车运土,试计算各分项工程量的综合单价费。,
