土石方工程计量教学课件PPT.ppt

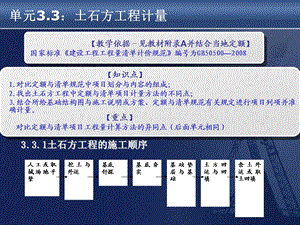

单元3.3：土石方工程计量,【教学依据见教材附录A并结合当地定额】国家标准建设工程工程量清单计价规范编号为GB505002008,【知识点】1.对比定额与清单规范中项目划分与内容的组成；2.找出土石方工程中定额与清单项目计量方法的不同点；3.结合所给基础结构图与施工说明或方案、定额与清单规范有关规定进行项目列项并准确计量。,【重点】对比定额与清单项目工程量计算方法的异同点（后面单元相同）,3.3.1土石方工程的施工顺序,3.3.2土石方工程的项目划分 1.定额项目与清单项目点划分 2两种项目划分异同3.2.3计算工程量有关资料 1土壤类别。不同的土壤类别计量时分别确定。土壤类别划分详见各地建筑工程预算定额土石方工程中的有关规定。2明确地下水位标高及施工组织设计采取的排（降）水方法。3掌握土方、沟槽、基坑挖（填）起止高度，采用的施工方法及运输距离。如：采用人工开挖还是机械开挖，机械开挖的机型选择；基坑支护方式是放坡、支挡土板还是其它形式等相关内容。4岩石开凿、爆破方法、石渣清运方法及运输等。5基础开挖工作面的大小。6其它有关规定。,单元3.3：土石方工程计量,3.3.4土石方工程计量,1.定额项目与清单项目计量规则异同点 2土石方工程项目计量,【案例3.3-1】试计算下图所示工程的平整场地工程量（尺寸标注为外墙外边线长）。,定额项目:平整场地=340+29216540 m2,清单项目:平整场地=340 m2,单元3.3：土石方工程计量,【案例3.3-2】,某建筑物基础的平面图、剖面图如下图所示。已知室外设计地坪以下各工程量：垫层体积2.4 m3，砖基础体积16.24m3。试求该建筑物定额与清单项目的平整场地、基础挖土方。已知放坡系数K=0.33，工作面宽度c=300mm。,单元3.3：土石方工程计量,基坑回填:指设计室外地坪以下的回填,房心回填：指室外地坪和室内地坪之间的回填,室外地坪,室内地坪,定额项目土方回填示意图,单元3.3：土石方工程计量,单元3.3：土石方工程计量,单元3.3：土石方工程计量,
